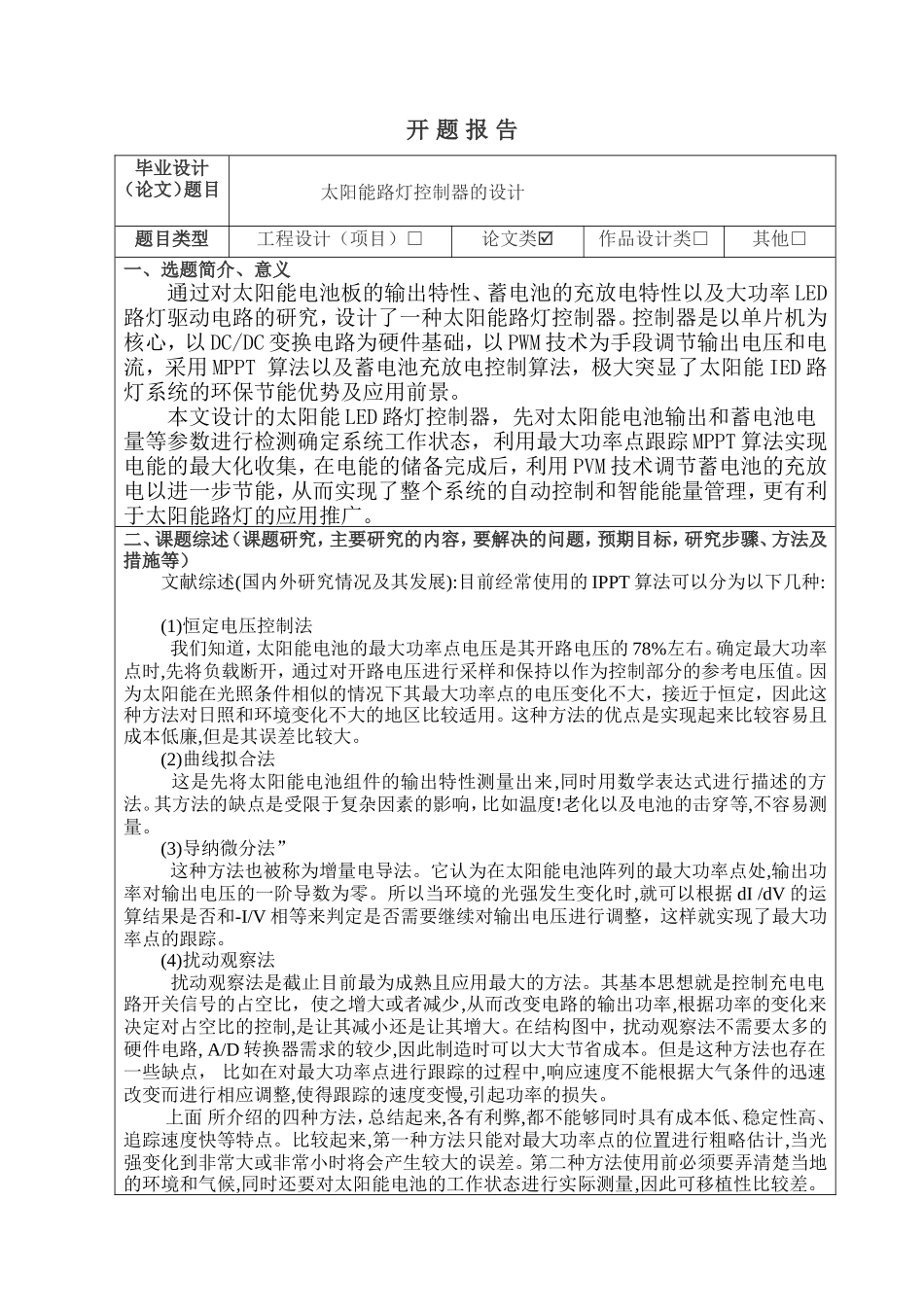

开 题 报 告毕业设计(论文)题目 太阳能路灯控制器的设计题目类型工程设计(项目)□论文类作品设计类□其他□一、选题简介、意义通过对太阳能电池板的输出特性、蓄电池的充放电特性以及大功率 LED路灯驱动电路的研究,设计了一种太阳能路灯控制器。控制器是以单片机为核心,以 DC/DC 变换电路为硬件基础,以 PWM 技术为手段调节输出电压和电流,采用 MPPT 算法以及蓄电池充放电控制算法,极大突显了太阳能 IED 路灯系统的环保节能优势及应用前景。本文设计的太阳能 LED 路灯控制器,先对太阳能电池输出和蓄电池电量等参数进行检测确定系统工作状态,利用最大功率点跟踪 MPPT 算法实现电能的最大化收集,在电能的储备完成后,利用 PVM 技术调节蓄电池的充放电以进一步节能,从而实现了整个系统的自动控制和智能能量管理,更有利于太阳能路灯的应用推广。二、课题综述(课题研究,主要研究的内容,要解决的问题,预期目标,研究步骤、方法及措施等)文献综述(国内外研究情况及其发展):目前经常使用的 IPPT 算法可以分为以下几种:(1)恒定电压控制法 我们知道,太阳能电池的最大功率点电压是其开路电压的 78%左右。确定最大功率点时,先将负载断开,通过对开路电压进行采样和保持以作为控制部分的参考电压值。因为太阳能在光照条件相似的情况下其最大功率点的电压变化不大,接近于恒定,因此这种方法对日照和环境变化不大的地区比较适用。这种方法的优点是实现起来比较容易且成本低廉,但是其误差比较大。(2)曲线拟合法 这是先将太阳能电池组件的输出特性测量出来,同时用数学表达式进行描述的方法。其方法的缺点是受限于复杂因素的影响,比如温度!老化以及电池的击穿等,不容易测量。(3)导纳微分法” 这种方法也被称为增量电导法。它认为在太阳能电池阵列的最大功率点处,输出功率对输出电压的一阶导数为零。所以当环境的光强发生变化时,就可以根据 dI /dV 的运算结果是否和-I/V 相等来判定是否需要继续对输出电压进行调整,这样就实现了最大功率点的跟踪。(4)扰动观察法 扰动观察法是截止目前最为成熟且应用最大的方法。其基本思想就是控制充电电路开关信号的占空比,使之增大或者减少,从而改变电路的输出功率,根据功率的变化来决定对占空比的控制,是让其减小还是让其增大。在结构图中,扰动观察法不需要太多的硬件电路, A/D 转换器需求的较少,因此制造时可以大大节省成本。但是这种方法也存在一些缺点, 比如在对最...
