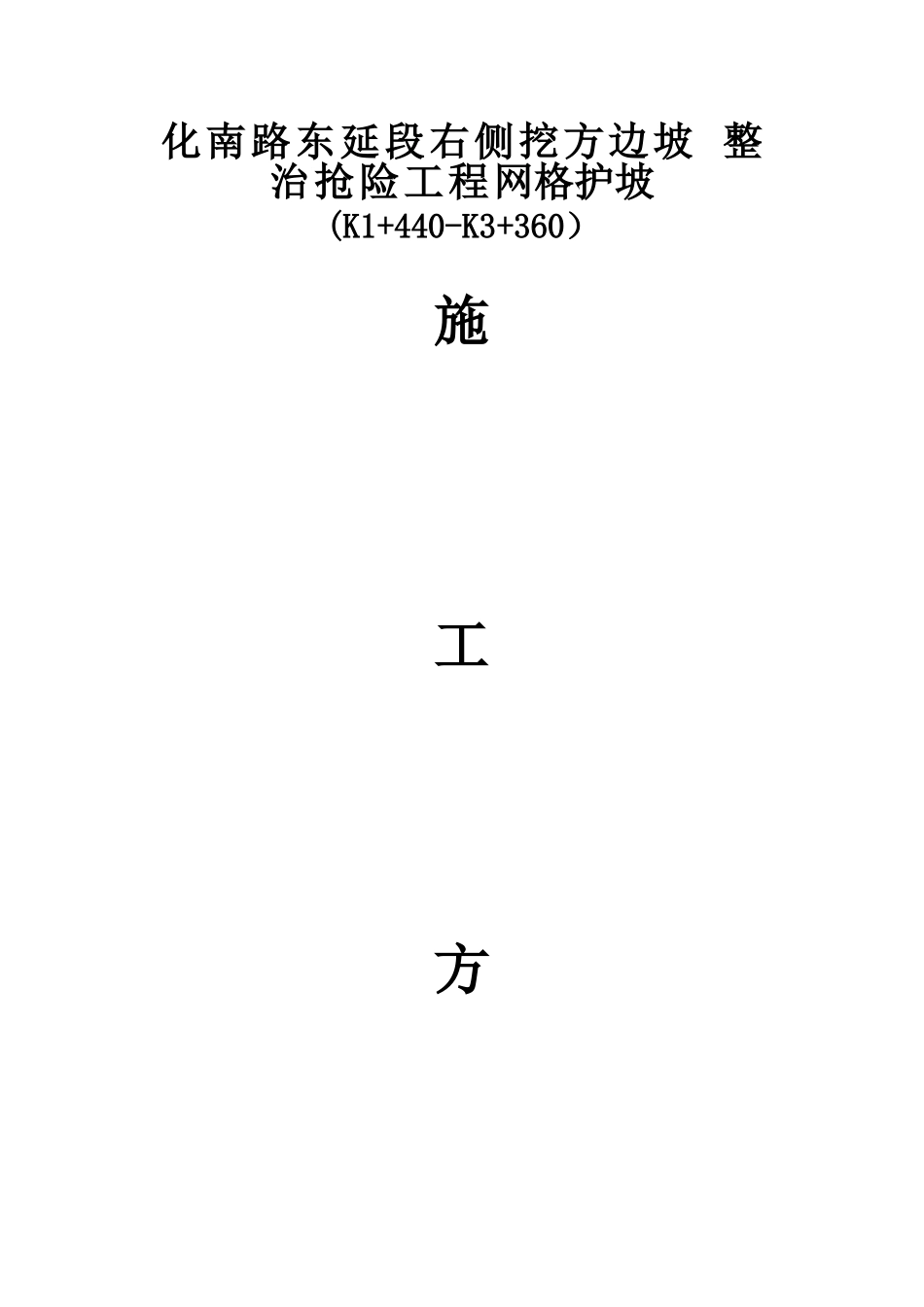

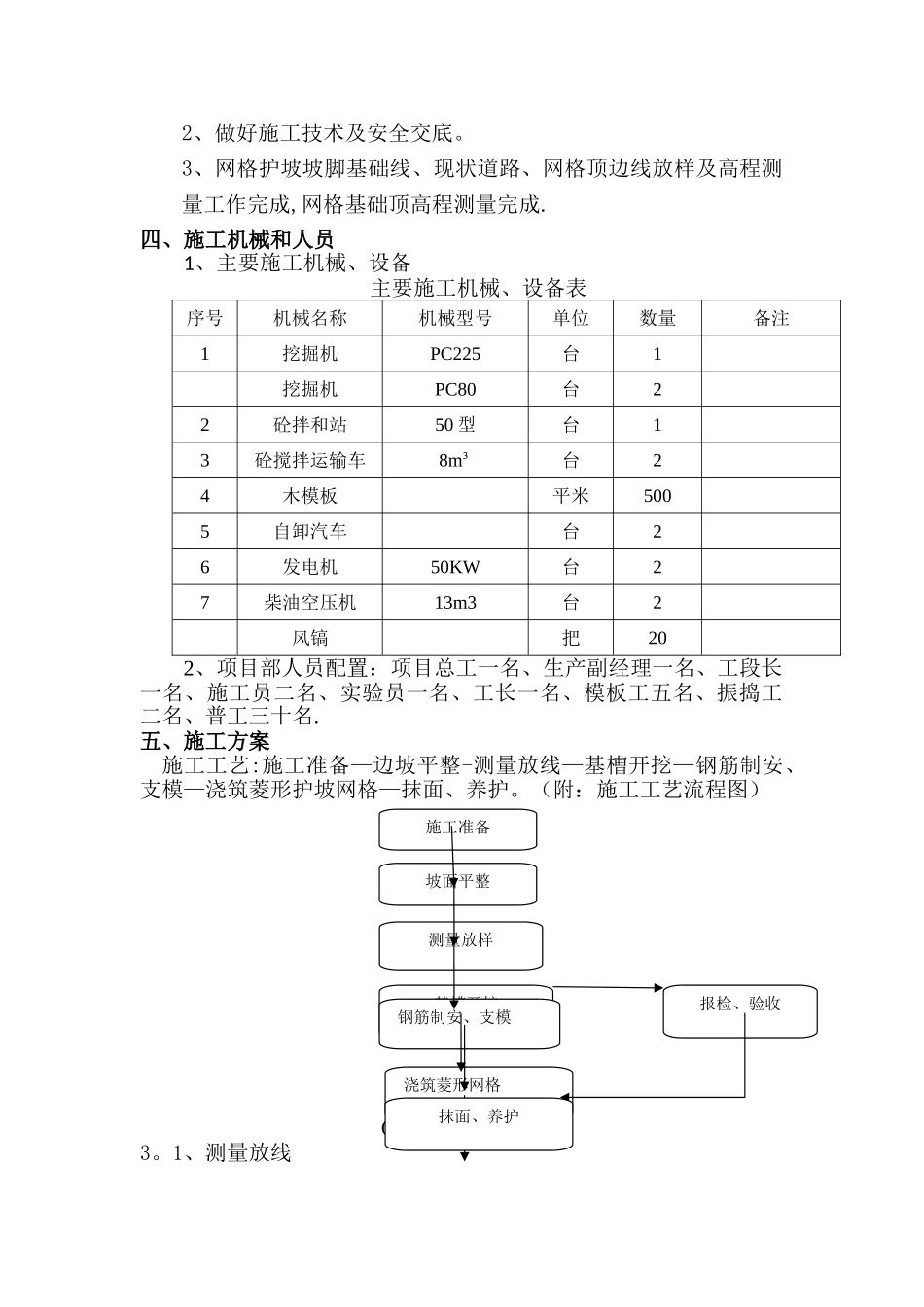

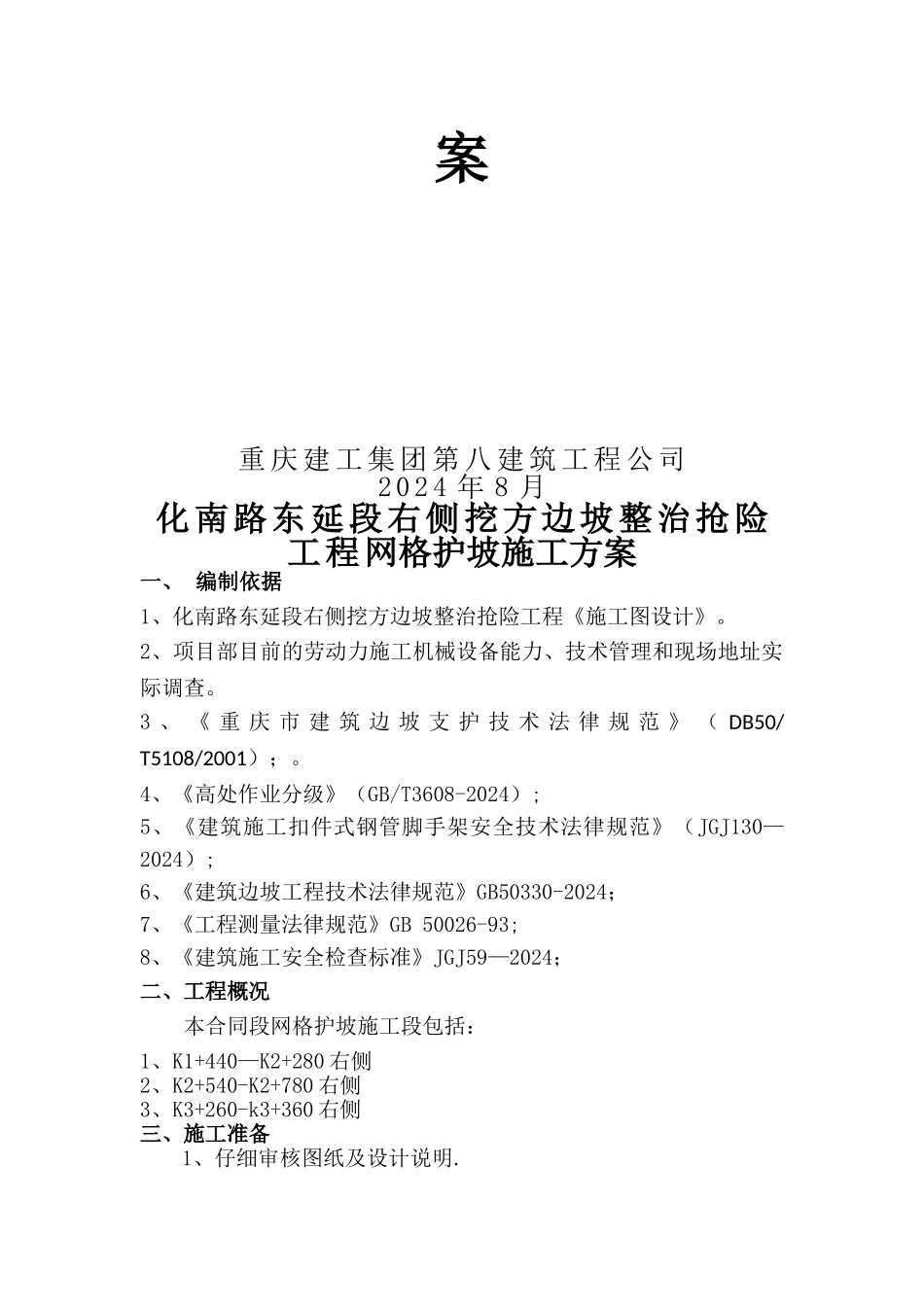

化南路东延段右侧挖方边坡 整治抢险工程网格护坡(K1+440-K3+360）施工方案重 庆 建 工 集 团 第 八 建 筑 工 程 公 司2 0 2 4 年 8 月化南路东延段右侧挖方边坡整治抢险工程网格护坡施工方案一、 编制依据1、化南路东延段右侧挖方边坡整治抢险工程《施工图设计》。2、项目部目前的劳动力施工机械设备能力、技术管理和现场地址实际调查。3 、 《 重 庆 市 建 筑 边 坡 支 护 技 术 法 律 规 范 》 （ DB50/T5108/2001）；。4、《高处作业分级》（GB/T3608-2024）;5、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2024）;6、《建筑边坡工程技术法律规范》GB50330-2024；7、《工程测量法律规范》GB 50026-93;8、《建筑施工安全检查标准》JGJ59—2024；二、工程概况本合同段网格护坡施工段包括：1、K1+440—K2+280 右侧2、K2+540-K2+780 右侧3、K3+260-k3+360 右侧三、施工准备1、仔细审核图纸及设计说明.2、做好施工技术及安全交底。3、网格护坡坡脚基础线、现状道路、网格顶边线放样及高程测量工作完成,网格基础顶高程测量完成.四、施工机械和人员1、主要施工机械、设备主要施工机械、设备表序号机械名称机械型号单位数量备注1挖掘机PC225台1挖掘机PC80台22砼拌和站50 型台13砼搅拌运输车8m³台24木模板平米5005自卸汽车台26发电机50KW台27柴油空压机13m3台2风镐把202、项目部人员配置：项目总工一名、生产副经理一名、工段长一名、施工员二名、实验员一名、工长一名、模板工五名、振捣工二名、普工三十名.五、施工方案 施工工艺:施工准备—边坡平整-测量放线—基槽开挖—钢筋制安、支模—浇筑菱形护坡网格—抹面、养护。（附：施工工艺流程图）（施工工艺流程图)3。1、测量放线施工准备坡面平整测量放样基槽开挖钢筋制安、支模浇筑菱形网格报检、验收抹面、养护施工放样前,由测量人员对放样数据进行仔细计算并复核。经监理工程师审批后进行现场测量. 依据设计图纸采纳全站仪进行精确测量定位，上报测量监理工程师进行复测审批认可，最终确定线位。。 3.2、削坡及刷坡 边坡修整分两步进行，第一步:根据测量所确定上坡角线人工用坡度尺、水平尺等在路基边坡上挖削坡度槽,施工时从上而下进行,边削坡边进行测量,坡度槽宽度在 40cm 左右;第二步：用人工以坡度槽为基准采纳风镐进行大面积削坡，人工进行整修时，挂线绳控制坡面平整度.所削多余土方采纳人工装车及时用自卸汽车运走,确保施...
