落地式双排脚手架施工技术交底

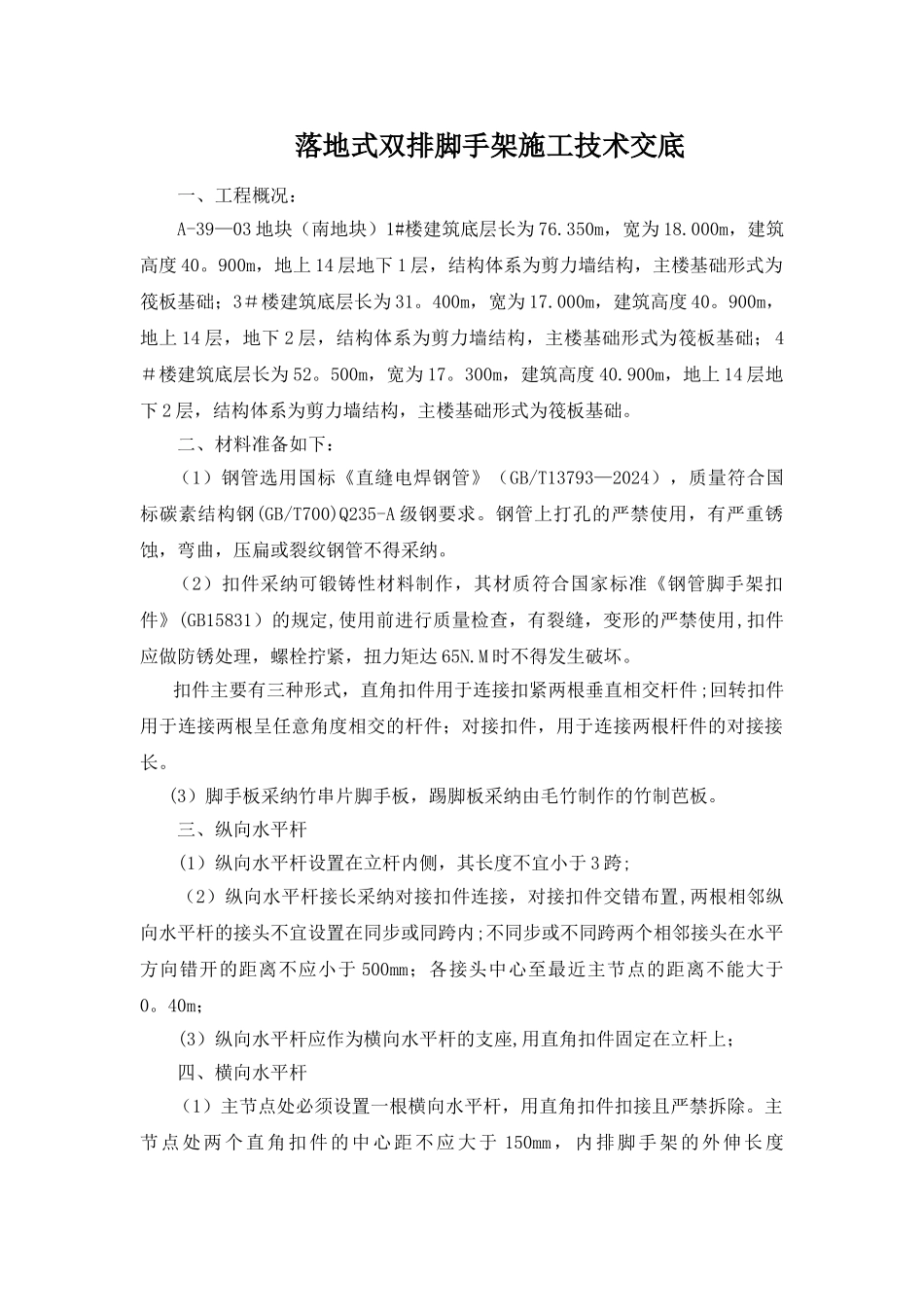

落地式双排脚手架施工技术交底_第1页
1/9

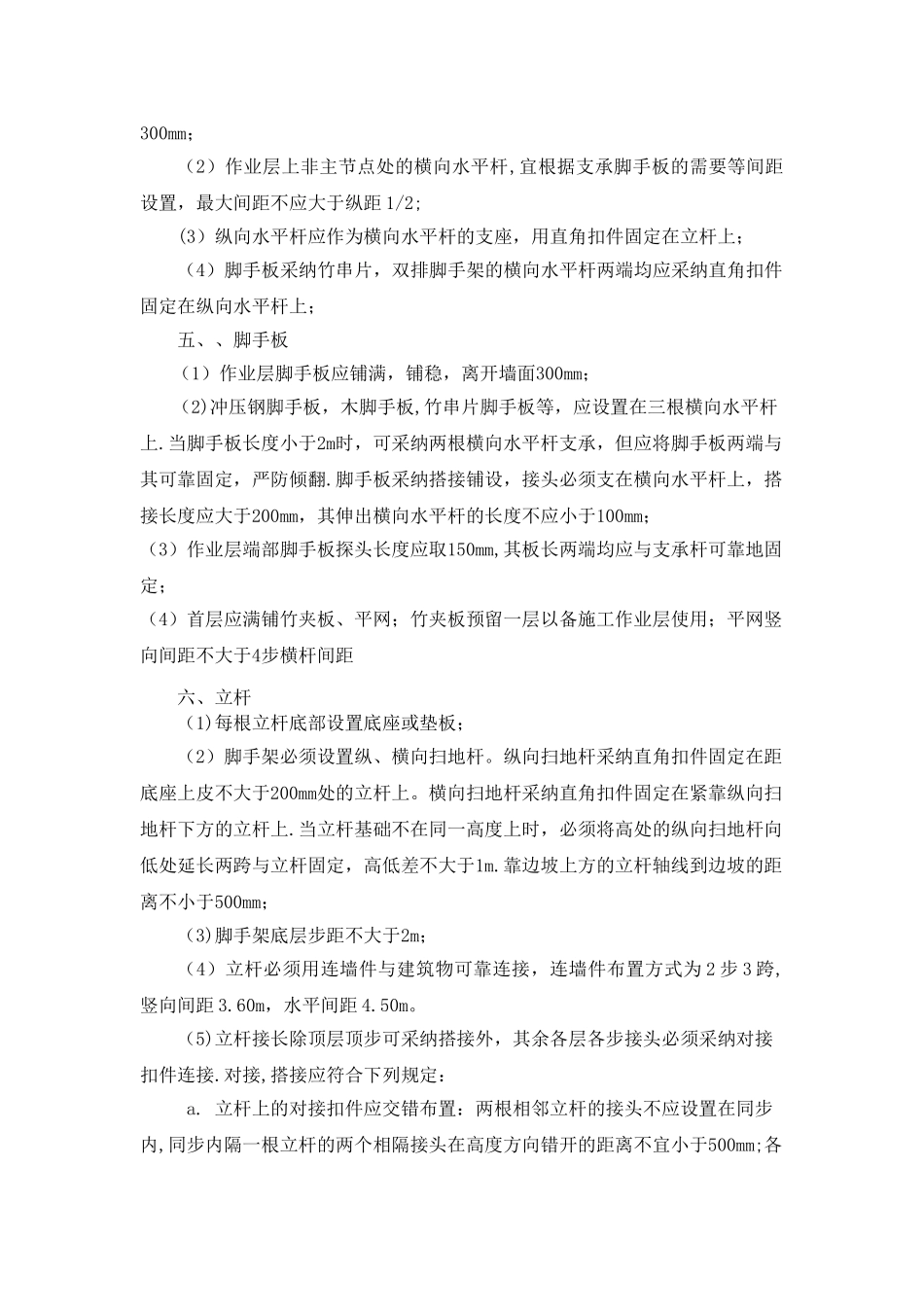

落地式双排脚手架施工技术交底_第2页
2/9

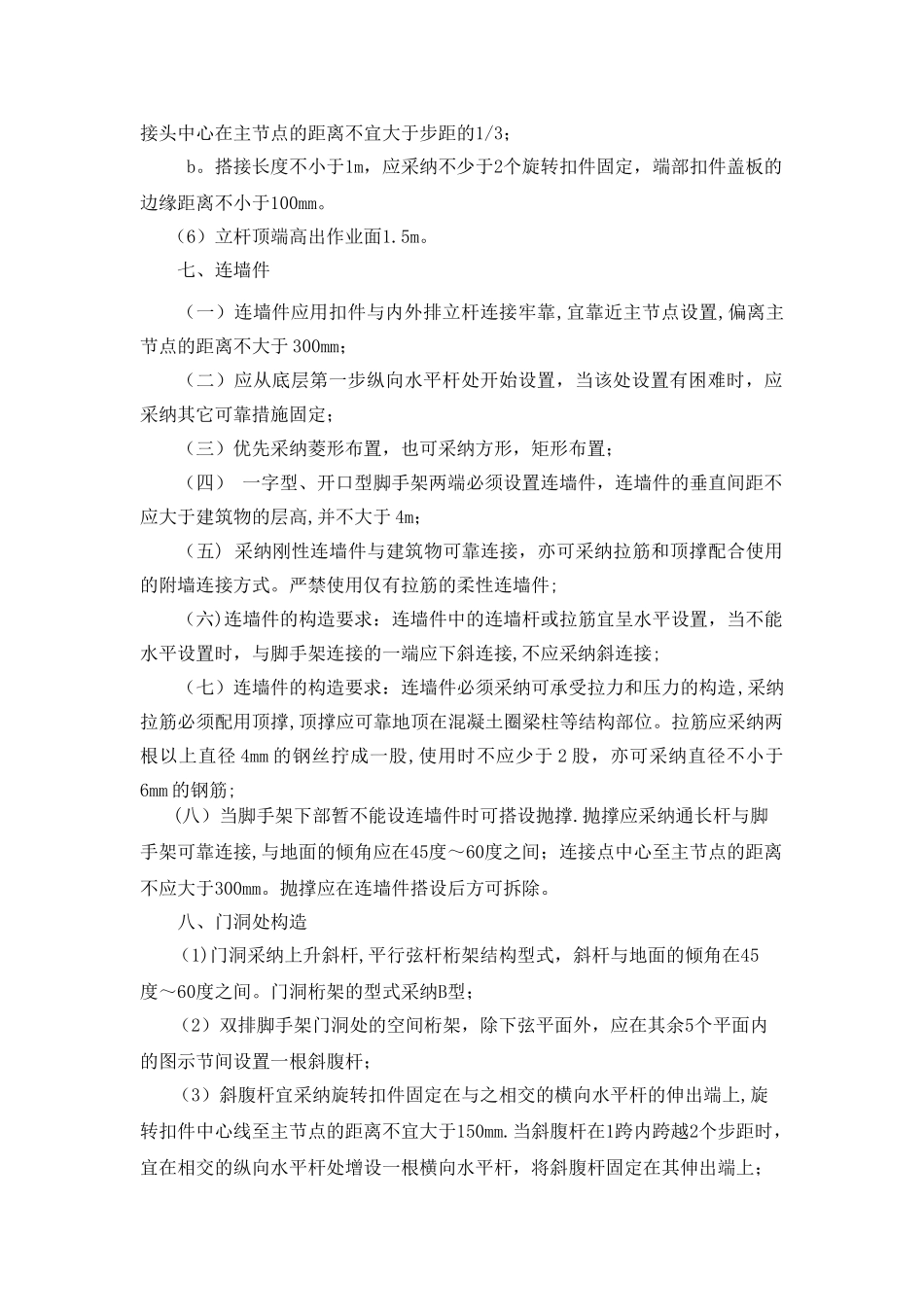

落地式双排脚手架施工技术交底_第3页
3/9
落地式双排脚手架施工技术交底一、工程概况:A-39—03 地块(南地块)1#楼建筑底层长为 76.350m,宽为 18.000m,建筑高度 40。900m,地上 14 层地下 1 层,结构体系为剪力墙结构,主楼基础形式为筏板基础;3#楼建筑底层长为 31。400m,宽为 17.000m,建筑高度 40。900m,地上 14 层,地下 2 层,结构体系为剪力墙结构,主楼基础形式为筏板基础;4#楼建筑底层长为 52。500m,宽为 17。300m,建筑高度 40.900m,地上 14 层地下 2 层,结构体系为剪力墙结构,主楼基础形式为筏板基础。二、材料准备如下:(1)钢管选用国标《直缝电焊钢管》(GB/T13793—2024),质量符合国标碳素结构钢(GB/T700)Q235-A 级钢要求。钢管上打孔的严禁使用,有严重锈蚀,弯曲,压扁或裂纹钢管不得采纳。(2)扣件采纳可锻铸性材料制作,其材质符合国家标准《钢管脚手架扣件》(GB15831)的规定,使用前进行质量检查,有裂缝,变形的严禁使用,扣件应做防锈处理,螺栓拧紧,扭力矩达 65N.M 时不得发生破坏。扣件主要有三种形式,直角扣件用于连接扣紧两根垂直相交杆件;回转扣件用于连接两根呈任意角度相交的杆件;对接扣件,用于连接两根杆件的对接接长。 (3)脚手板采纳竹串片脚手板,踢脚板采纳由毛竹制作的竹制芭板。三、纵向水平杆(1)纵向水平杆设置在立杆内侧,其长度不宜小于 3 跨;(2)纵向水平杆接长采纳对接扣件连接,对接扣件交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm;各接头中心至最近主节点的距离不能大于 0。40m; (3)纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上;四、横向水平杆 (1)主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于 150mm,内排脚手架的外伸长度 300mm;(2)作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距 1/2;(3)纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上; (4)脚手板采纳竹串片,双排脚手架的横向水平杆两端均应采纳直角扣件固定在纵向水平杆上;五、、脚手板(1)作业层脚手板应铺满,铺稳,离开墙面300mm;(2)冲压钢脚手板,木脚手板,竹串片脚手板等,应设置在三根横向水平杆上.当脚手板长度小于2m时,可采纳两根横向水平杆支承,但应将脚手板两端与其可靠固定,严防倾翻.脚手...
