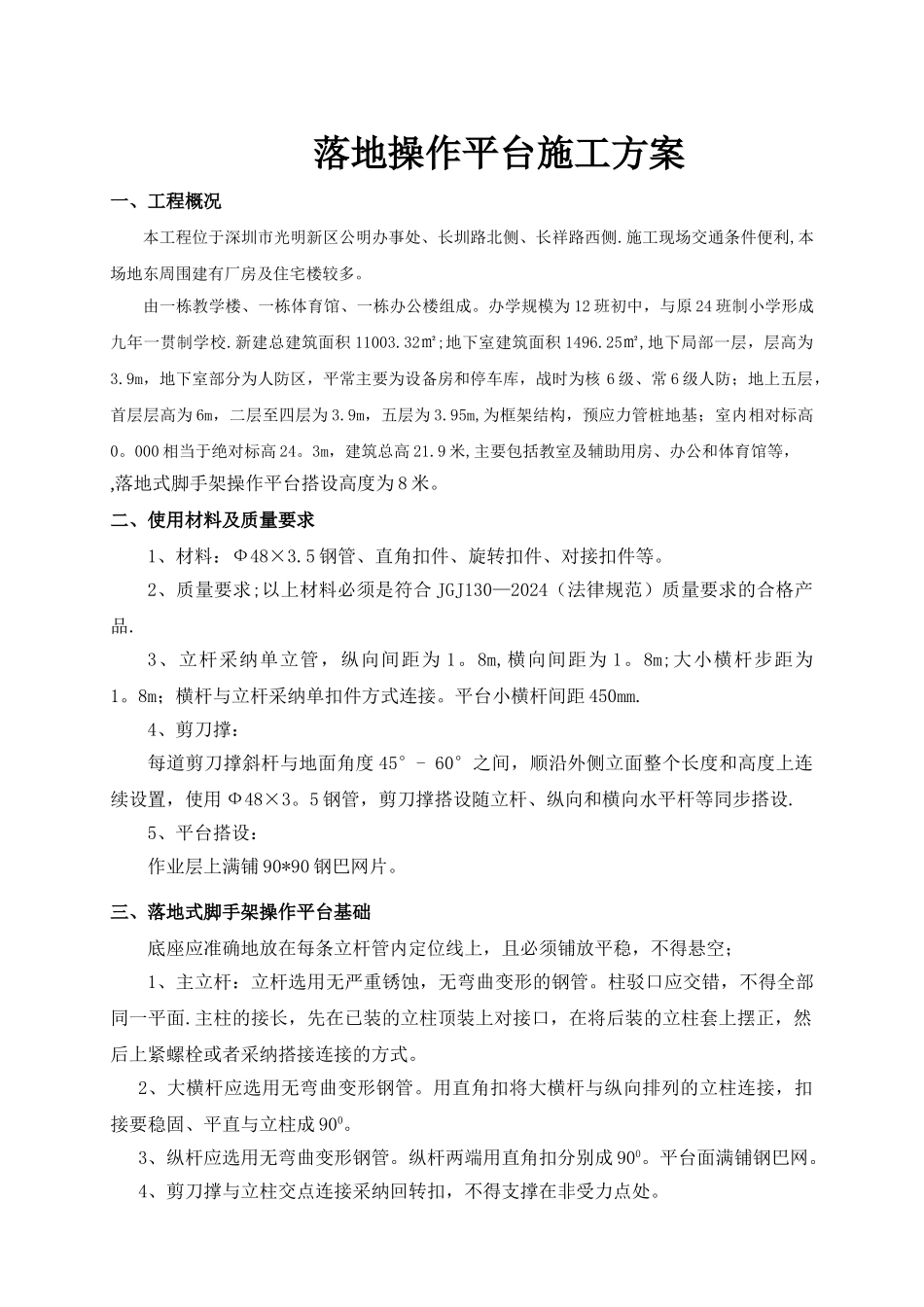

落地操作平台施工方案_第1页
1/7

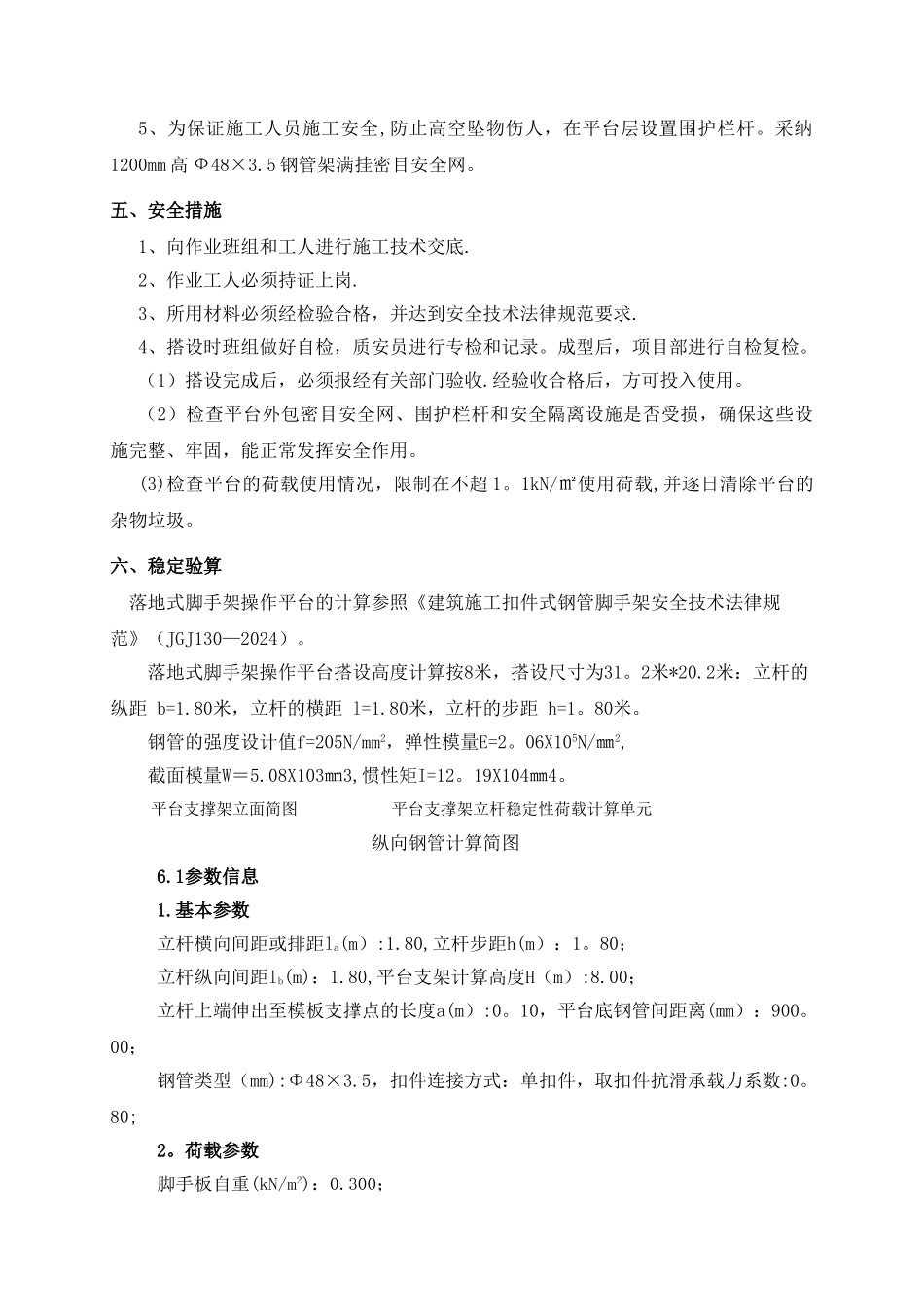

落地操作平台施工方案_第2页
2/7

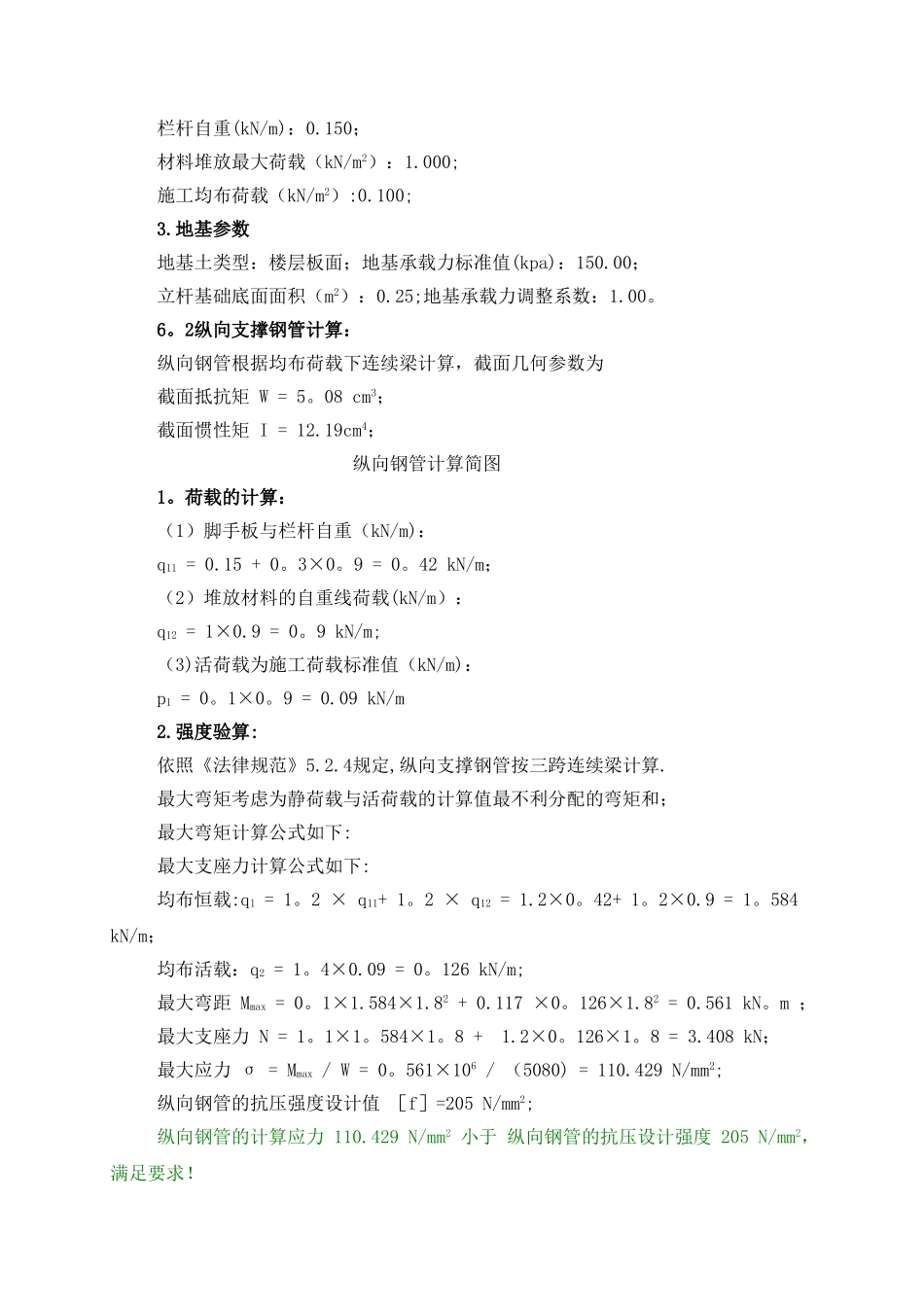

落地操作平台施工方案_第3页
3/7
落地操作平台施工方案一、工程概况本工程位于深圳市光明新区公明办事处、长圳路北侧、长祥路西侧.施工现场交通条件便利,本场地东周围建有厂房及住宅楼较多。由一栋教学楼、一栋体育馆、一栋办公楼组成。办学规模为 12 班初中,与原 24 班制小学形成九年一贯制学校.新建总建筑面积 11003.32㎡;地下室建筑面积 1496.25㎡,地下局部一层,层高为3.9m,地下室部分为人防区,平常主要为设备房和停车库,战时为核 6 级、常 6 级人防;地上五层,首层层高为 6m,二层至四层为 3.9m,五层为 3.95m,为框架结构,预应力管桩地基;室内相对标高0。000 相当于绝对标高 24。3m,建筑总高 21.9 米,主要包括教室及辅助用房、办公和体育馆等,,落地式脚手架操作平台搭设高度为 8 米。二、使用材料及质量要求1、材料:Ф48×3.5 钢管、直角扣件、旋转扣件、对接扣件等。2、质量要求;以上材料必须是符合 JGJ130—2024(法律规范)质量要求的合格产品.3、立杆采纳单立管,纵向间距为 1。8m,横向间距为 1。8m;大小横杆步距为1。8m;横杆与立杆采纳单扣件方式连接。平台小横杆间距 450mm.4、剪刀撑:每道剪刀撑斜杆与地面角度 45°- 60°之间,顺沿外侧立面整个长度和高度上连续设置,使用 Ф48×3。5 钢管,剪刀撑搭设随立杆、纵向和横向水平杆等同步搭设.5、平台搭设:作业层上满铺 90*90 钢巴网片。三、落地式脚手架操作平台基础底座应准确地放在每条立杆管内定位线上,且必须铺放平稳,不得悬空;1、主立杆:立杆选用无严重锈蚀,无弯曲变形的钢管。柱驳口应交错,不得全部同一平面.主柱的接长,先在已装的立柱顶装上对接口,在将后装的立柱套上摆正,然后上紧螺栓或者采纳搭接连接的方式。2、大横杆应选用无弯曲变形钢管。用直角扣将大横杆与纵向排列的立柱连接,扣接要稳固、平直与立柱成 900。3、纵杆应选用无弯曲变形钢管。纵杆两端用直角扣分别成 900。平台面满铺钢巴网。4、剪刀撑与立柱交点连接采纳回转扣,不得支撑在非受力点处。5、为保证施工人员施工安全,防止高空坠物伤人,在平台层设置围护栏杆。采纳1200mm 高 Ф48×3.5 钢管架满挂密目安全网。五、安全措施1、向作业班组和工人进行施工技术交底.2、作业工人必须持证上岗.3、所用材料必须经检验合格,并达到安全技术法律规范要求.4、搭设时班组做好自检,质安员进行专检和记录。成型后,项目部进行自检复检。(1)搭设完成后,必须报经有关部门验收.经验收合格后,...
