落地脚手架方案(高度>24m)

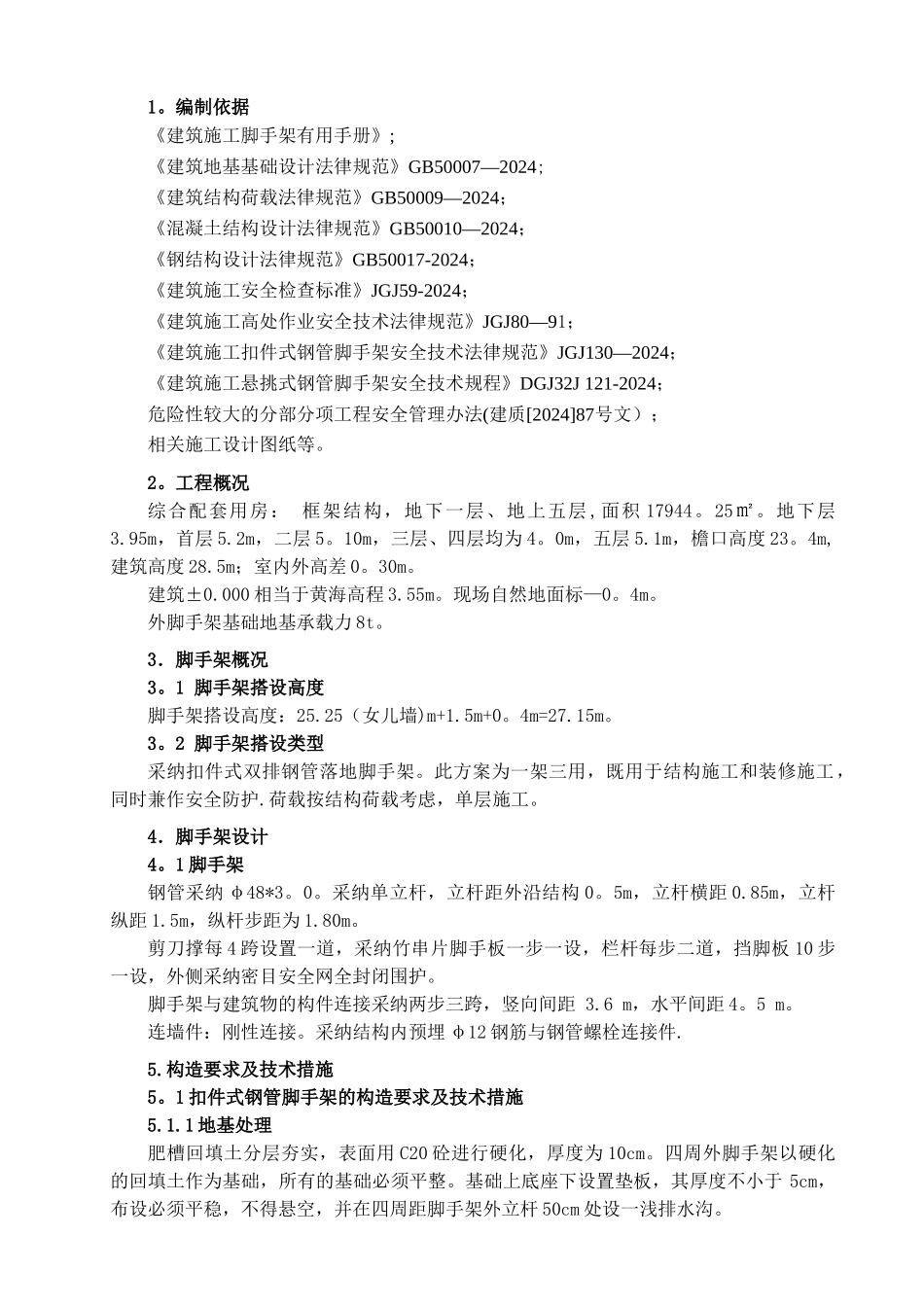

落地脚手架方案(高度>24m)_第1页
1/21

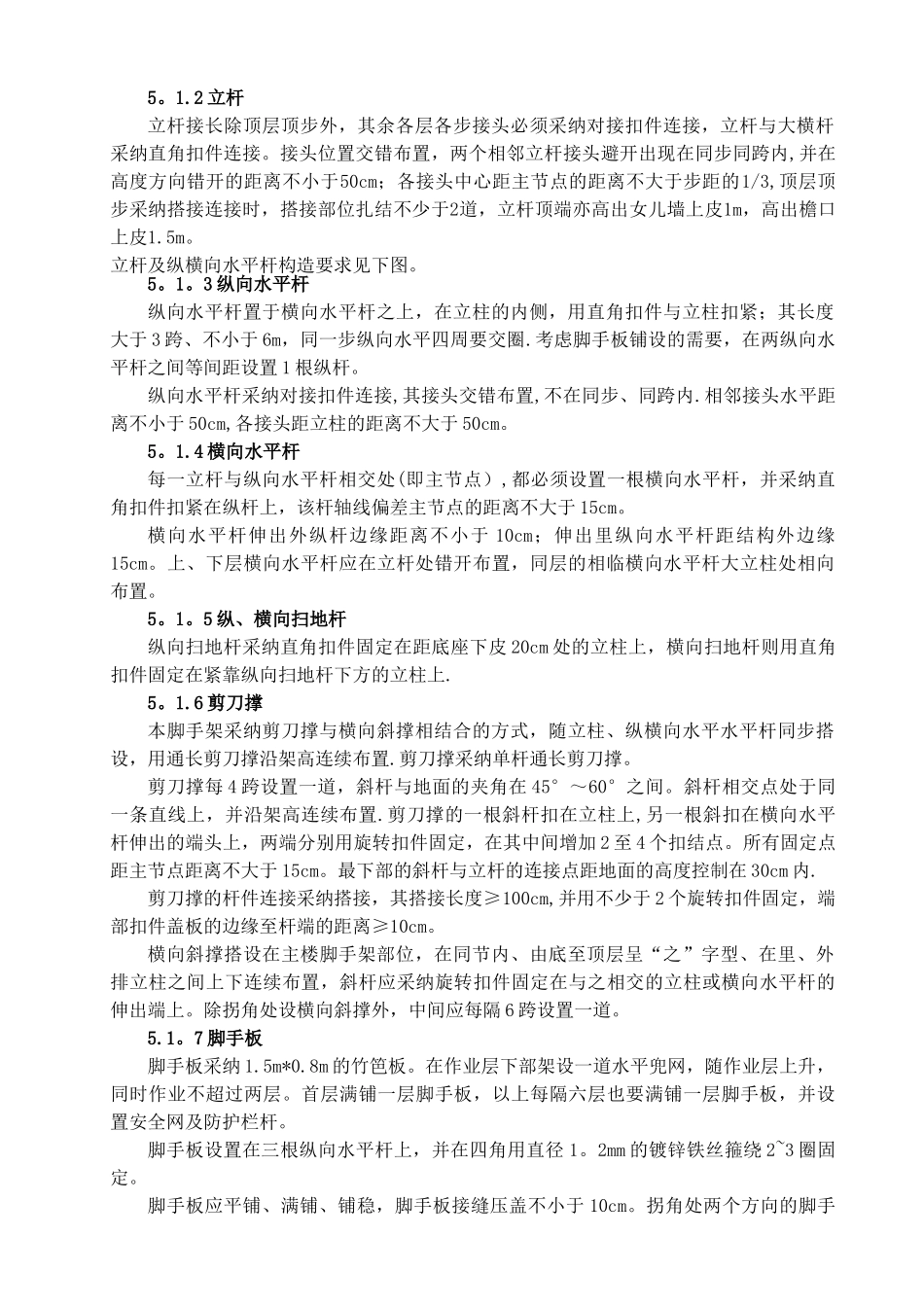

落地脚手架方案(高度>24m)_第2页
2/21

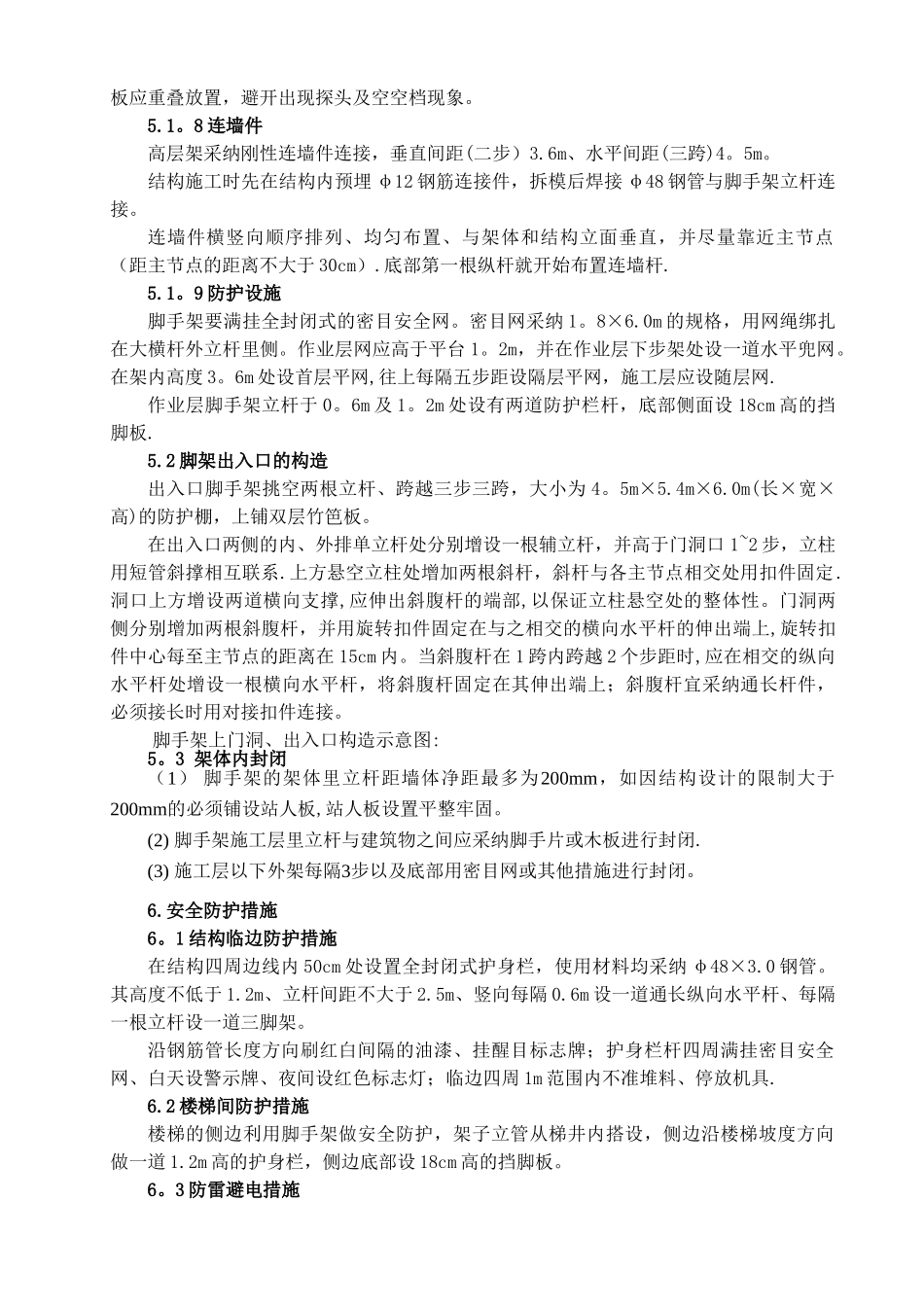

落地脚手架方案(高度>24m)_第3页
3/21
1。编制依据《建筑施工脚手架有用手册》;《建筑地基基础设计法律规范》GB50007—2024;《建筑结构荷载法律规范》GB50009—2024;《混凝土结构设计法律规范》GB50010—2024;《钢结构设计法律规范》GB50017-2024;《建筑施工安全检查标准》JGJ59-2024;《建筑施工高处作业安全技术法律规范》JGJ80—91;《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024;《建筑施工悬挑式钢管脚手架安全技术规程》DGJ32J 121-2024;危险性较大的分部分项工程安全管理办法(建质[2024]87号文);相关施工设计图纸等。 2。工程概况综合配套用房: 框架结构,地下一层、地上五层 ,面积 17944。25㎡。地下层3.95m,首层 5.2m,二层 5。10m,三层、四层均为 4。0m,五层 5.1m,檐口高度 23。4m,建筑高度 28.5m;室内外高差 0。30m。建筑±0.000 相当于黄海高程 3.55m。现场自然地面标—0。4m。外脚手架基础地基承载力 8t。3.脚手架概况3。1 脚手架搭设高度 脚手架搭设高度:25.25(女儿墙)m+1.5m+0。4m=27.15m。3。2 脚手架搭设类型采纳扣件式双排钢管落地脚手架。此方案为一架三用,既用于结构施工和装修施工,同时兼作安全防护.荷载按结构荷载考虑,单层施工。4.脚手架设计4。1 脚手架钢管采纳 φ48*3。0。采纳单立杆,立杆距外沿结构 0。5m,立杆横距 0.85m,立杆纵距 1.5m,纵杆步距为 1.80m。剪刀撑每 4 跨设置一道,采纳竹串片脚手板一步一设,栏杆每步二道,挡脚板 10 步一设,外侧采纳密目安全网全封闭围护。脚手架与建筑物的构件连接采纳两步三跨,竖向间距 3.6 m,水平间距 4。5 m。连墙件:刚性连接。采纳结构内预埋 φ12 钢筋与钢管螺栓连接件.5.构造要求及技术措施5。1 扣件式钢管脚手架的构造要求及技术措施5.1.1 地基处理肥槽回填土分层夯实,表面用 C20 砼进行硬化,厚度为 10cm。四周外脚手架以硬化的回填土作为基础,所有的基础必须平整。基础上底座下设置垫板,其厚度不小于 5cm,布设必须平稳,不得悬空,并在四周距脚手架外立杆 50cm 处设一浅排水沟。5。1.2 立杆立杆接长除顶层顶步外,其余各层各步接头必须采纳对接扣件连接,立杆与大横杆采纳直角扣件连接。接头位置交错布置,两个相邻立杆接头避开出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于步距的1/3,顶层顶步采纳搭接连接时,搭接部位扎结不少于2道,立杆顶端亦高出女儿墙上皮1m,高出檐口上...
