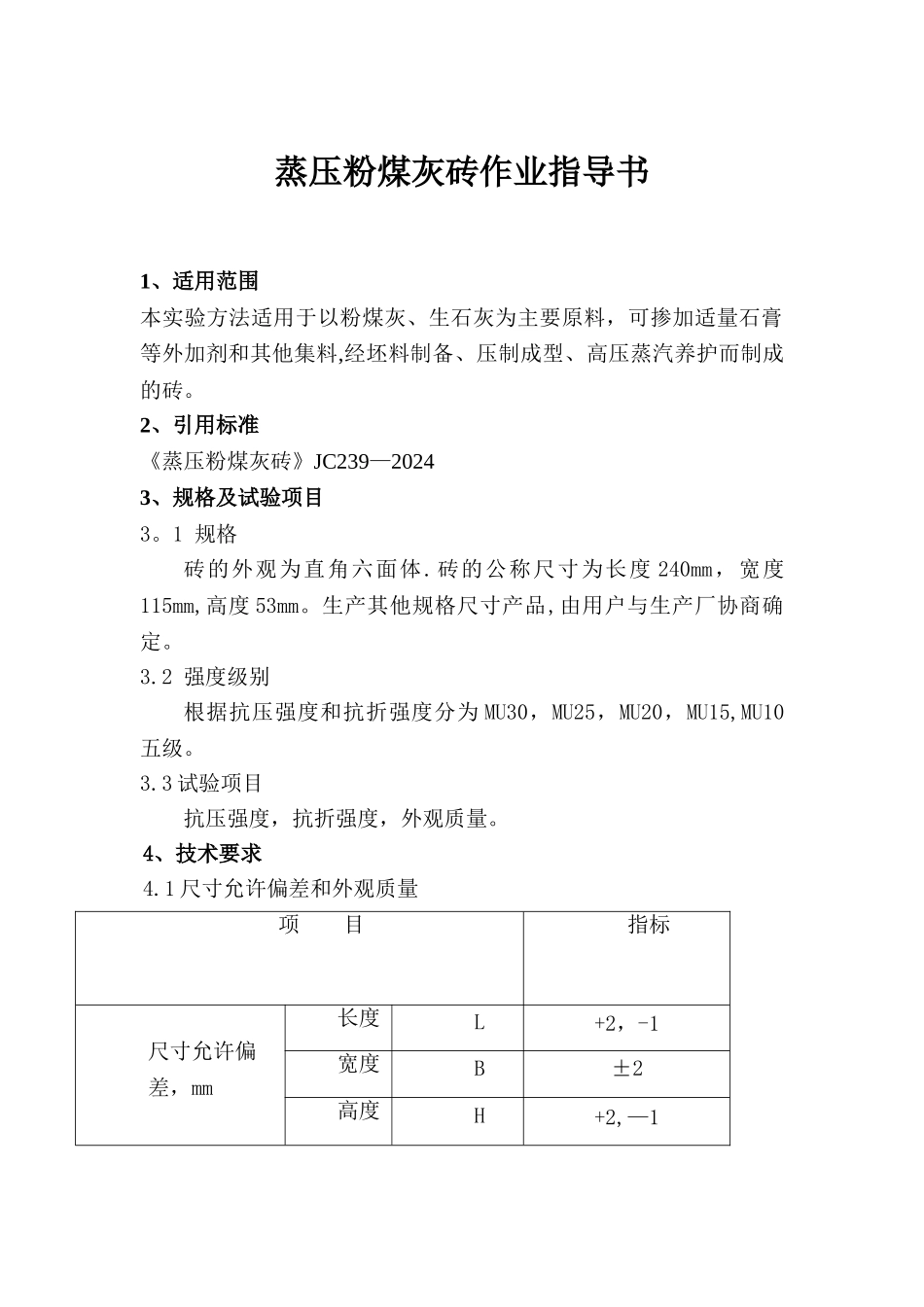

蒸压粉煤灰砖作业指导书

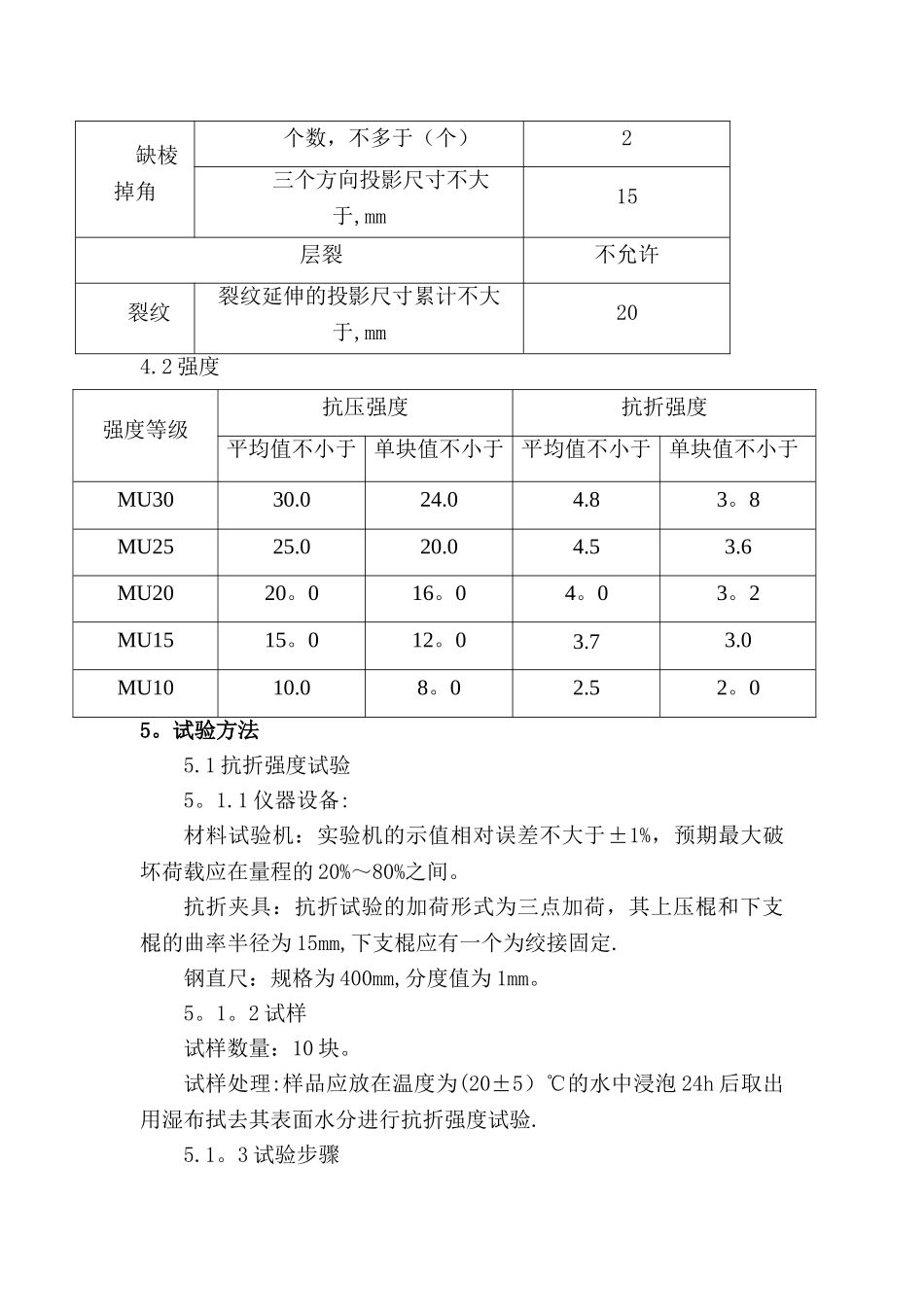

蒸压粉煤灰砖作业指导书1、适用范围本实验方法适用于以粉煤灰、生石灰为主要原料，可掺加适量石膏等外加剂和其他集料,经坯料制备、压制成型、高压蒸汽养护而制成的砖。2、引用标准《蒸压粉煤灰砖》JC239—20243、规格及试验项目3。1 规格砖的外观为直角六面体.砖的公称尺寸为长度 240mm，宽度115mm,高度 53mm。生产其他规格尺寸产品,由用户与生产厂协商确定。3.2 强度级别根据抗压强度和抗折强度分为 MU30，MU25，MU20，MU15,MU10五级。3.3 试验项目抗压强度，抗折强度，外观质量。4、技术要求4.1 尺寸允许偏差和外观质量项 目指标尺寸允许偏差，mm长度L+2，-1宽度B±2高度H+2,—1缺棱掉角个数，不多于（个）2三个方向投影尺寸不大于,mm15层裂不允许裂纹裂纹延伸的投影尺寸累计不大于,mm204.2 强度强度等级抗压强度抗折强度平均值不小于 单块值不小于 平均值不小于 单块值不小于MU3030.024.04.83。8MU2525.020.04.53.6MU2020。016。04。03。2MU1515。012。03.73.0MU1010.08。02.52。05。试验方法5.1 抗折强度试验5。1.1 仪器设备:材料试验机：实验机的示值相对误差不大于±1%，预期最大破坏荷载应在量程的 20%～80%之间。抗折夹具：抗折试验的加荷形式为三点加荷，其上压棍和下支棍的曲率半径为 15mm,下支棍应有一个为绞接固定.钢直尺：规格为 400mm,分度值为 1mm。5。1。2 试样试样数量：10 块。试样处理:样品应放在温度为(20±5）℃的水中浸泡 24h 后取出用湿布拭去其表面水分进行抗折强度试验.5.1。3 试验步骤5.1。3。1 样品测量:测量试样宽度 B 和高度 H,分别测量两次取平均值，精确至 1mm.5。1.3。2 调整抗折夹具下支棍的跨距为砖规格长度减去40mm。但规格长度为 190mm 的砖，其跨距为 160mm。5.1.3。3 将试样大面平放在下支棍上,试样两端面与下支棍的距离应相同，当试样有裂缝或凹陷时，应使有裂缝或凹陷的大面朝下，以(50～150）N/S 的速度均匀加荷,直至试样断裂，记录最大破坏荷载 P。5.1。3.4 结果计算与评定每块试样的抗折强度（Rc）按式（1）计算，精确至 0.01MPa。 fz=3Pl/2BH2（1）式中:fz——抗折强度，单位为兆帕(MPa）；P—-最大破坏荷载,单位为牛顿（N）；l——跨距，单位为毫米(mm）；B-—试样宽度,单位为毫米（mm);H—-试样高度，单位为毫米（mm）.实验结果以试样抗折强度的算术平均值和单块最小值表示,精确至 0.01MPa。5.2 抗压强度试验5.2。1 仪器设备:材料试验机:实验机的示值相对...
