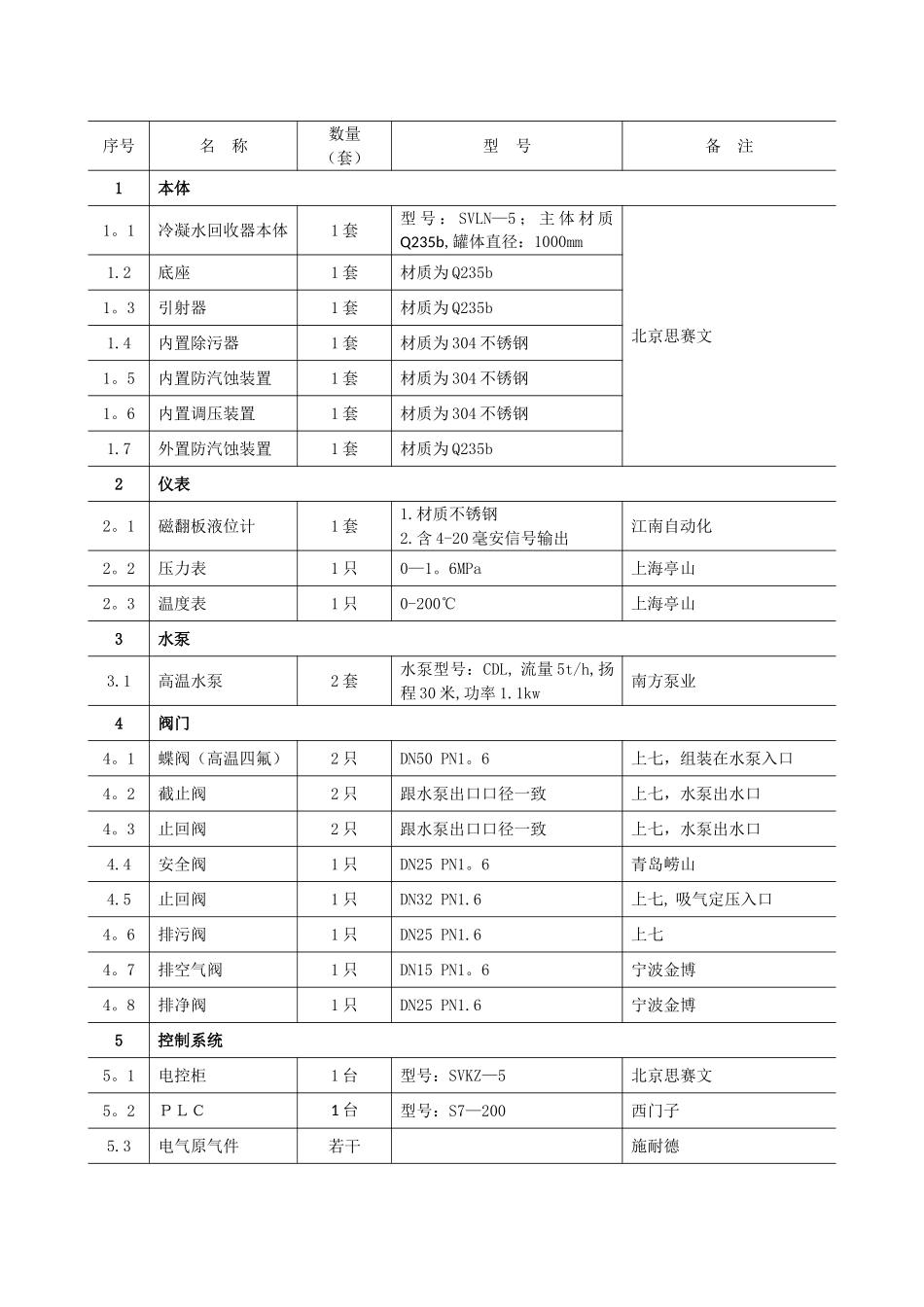

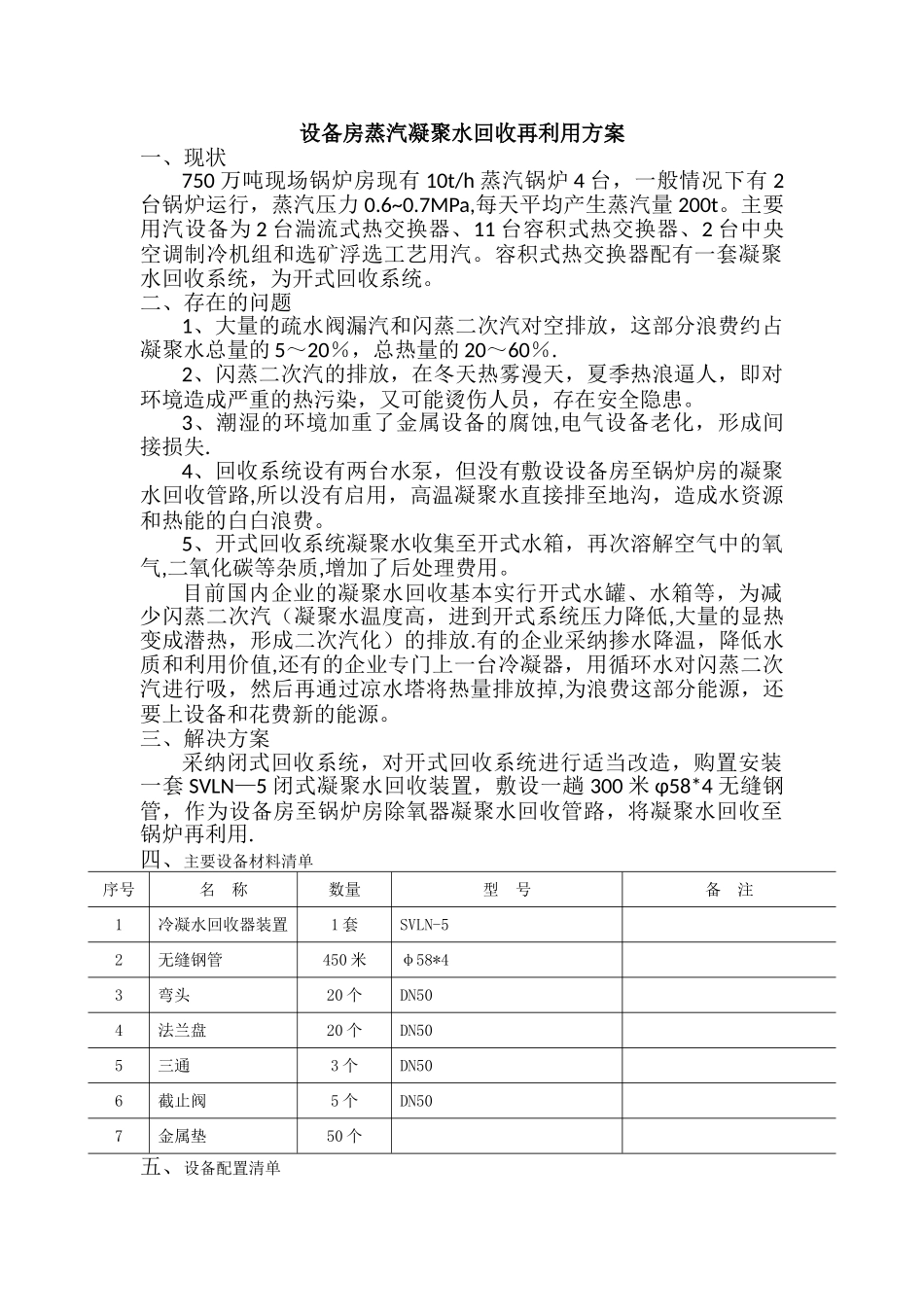

设备房蒸汽凝聚水回收再利用方案一、现状750 万吨现场锅炉房现有 10t/h 蒸汽锅炉 4 台，一般情况下有 2台锅炉运行，蒸汽压力 0.6~0.7MPa,每天平均产生蒸汽量 200t。主要用汽设备为 2 台湍流式热交换器、11 台容积式热交换器、2 台中央空调制冷机组和选矿浮选工艺用汽。容积式热交换器配有一套凝聚水回收系统，为开式回收系统。二、存在的问题1、大量的疏水阀漏汽和闪蒸二次汽对空排放，这部分浪费约占凝聚水总量的 5～20％，总热量的 20～60％.2、闪蒸二次汽的排放，在冬天热雾漫天，夏季热浪逼人，即对环境造成严重的热污染，又可能烫伤人员，存在安全隐患。3、潮湿的环境加重了金属设备的腐蚀,电气设备老化，形成间接损失.4、回收系统设有两台水泵，但没有敷设设备房至锅炉房的凝聚水回收管路,所以没有启用，高温凝聚水直接排至地沟，造成水资源和热能的白白浪费。5、开式回收系统凝聚水收集至开式水箱，再次溶解空气中的氧气,二氧化碳等杂质,增加了后处理费用。目前国内企业的凝聚水回收基本实行开式水罐、水箱等，为减少闪蒸二次汽（凝聚水温度高，进到开式系统压力降低,大量的显热变成潜热，形成二次汽化）的排放.有的企业采纳掺水降温，降低水质和利用价值,还有的企业专门上一台冷凝器，用循环水对闪蒸二次汽进行吸，然后再通过凉水塔将热量排放掉,为浪费这部分能源，还要上设备和花费新的能源。三、解决方案采纳闭式回收系统，对开式回收系统进行适当改造，购置安装一套 SVLN—5 闭式凝聚水回收装置，敷设一趟 300 米 φ58*4 无缝钢管，作为设备房至锅炉房除氧器凝聚水回收管路，将凝聚水回收至锅炉再利用.四、主要设备材料清单序号名 称数量型 号备 注1冷凝水回收器装置1 套SVLN-52无缝钢管450 米φ58*43弯头20 个DN504法兰盘20 个DN505三通3 个DN506截止阀5 个DN507金属垫50 个五、设备配置清单序号名 称数量（套）型 号备 注1本体1。1冷凝水回收器本体1 套型 号 ： SVLN—5 ； 主 体 材 质Q235b,罐体直径：1000mm北京思赛文1.2底座1 套材质为 Q235b1。3引射器1 套材质为 Q235b1.4内置除污器1 套材质为 304 不锈钢1。5内置防汽蚀装置1 套材质为 304 不锈钢1。6内置调压装置1 套材质为 304 不锈钢1.7外置防汽蚀装置1 套材质为 Q235b2仪表2。1磁翻板液位计1 套1.材质不锈钢2.含 4-20 毫安信号输出江南自动化2。2压力表1 只0—1。6MPa上海亭山2。3温度表1 只0-200℃上海亭山3...
