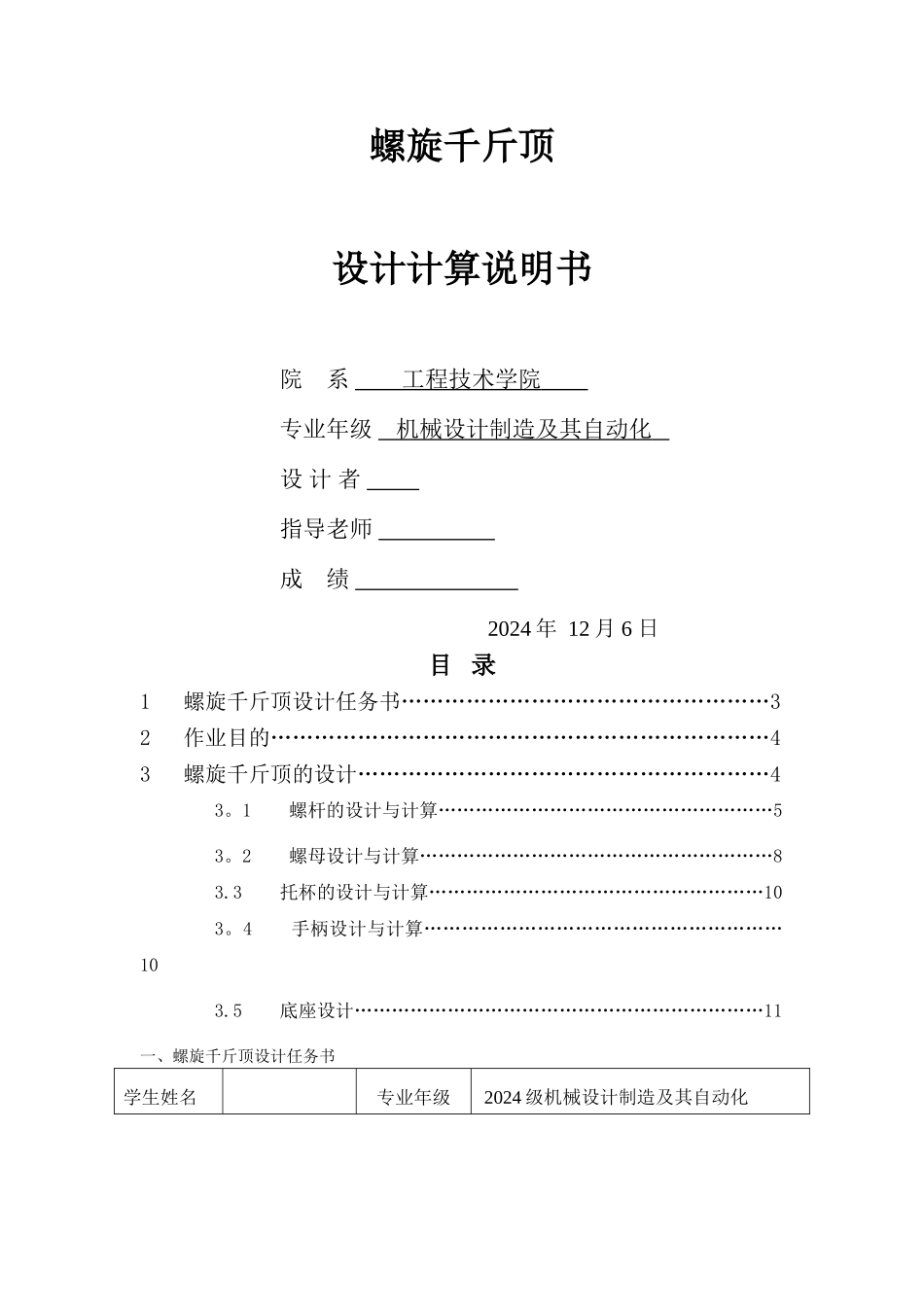

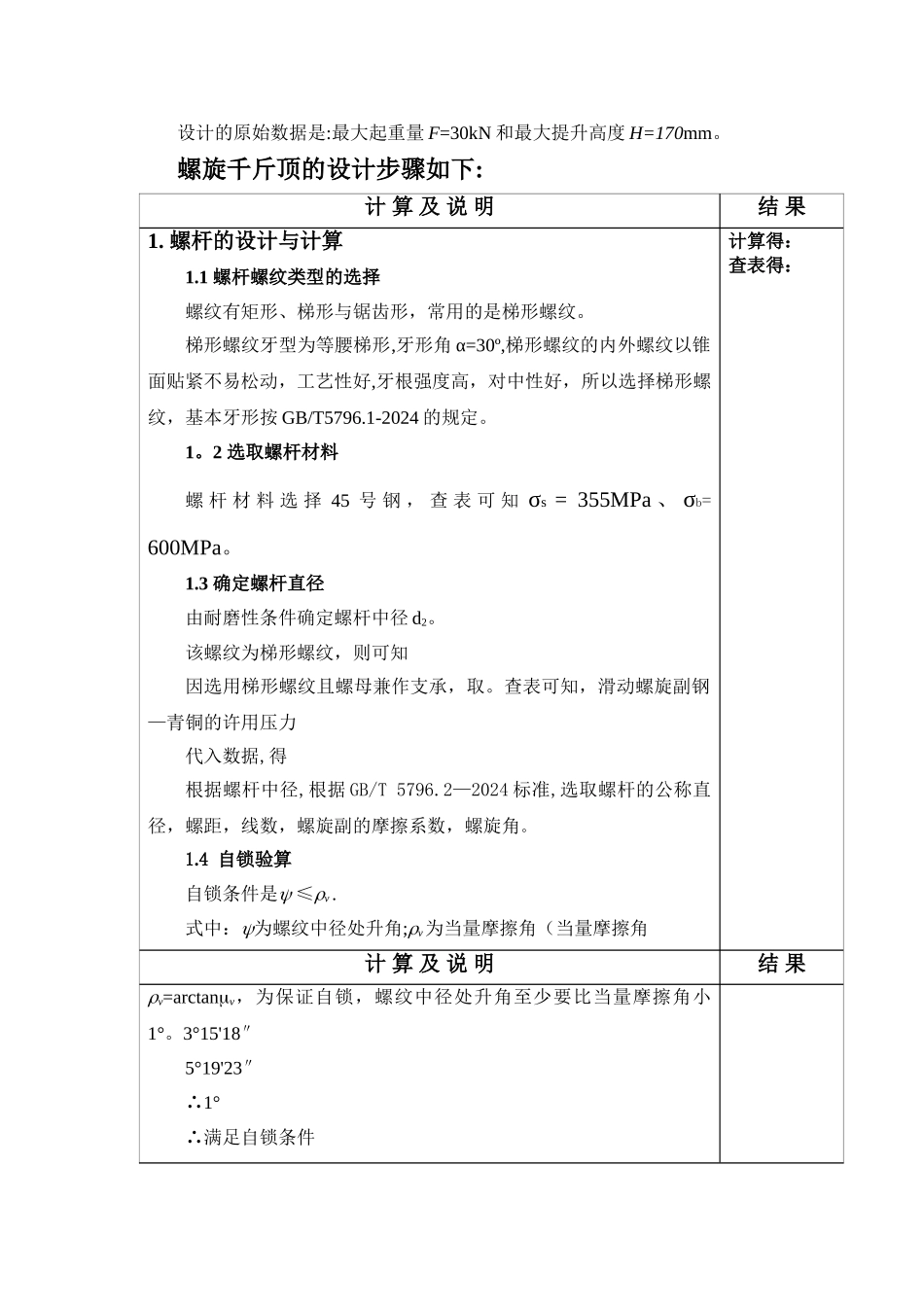

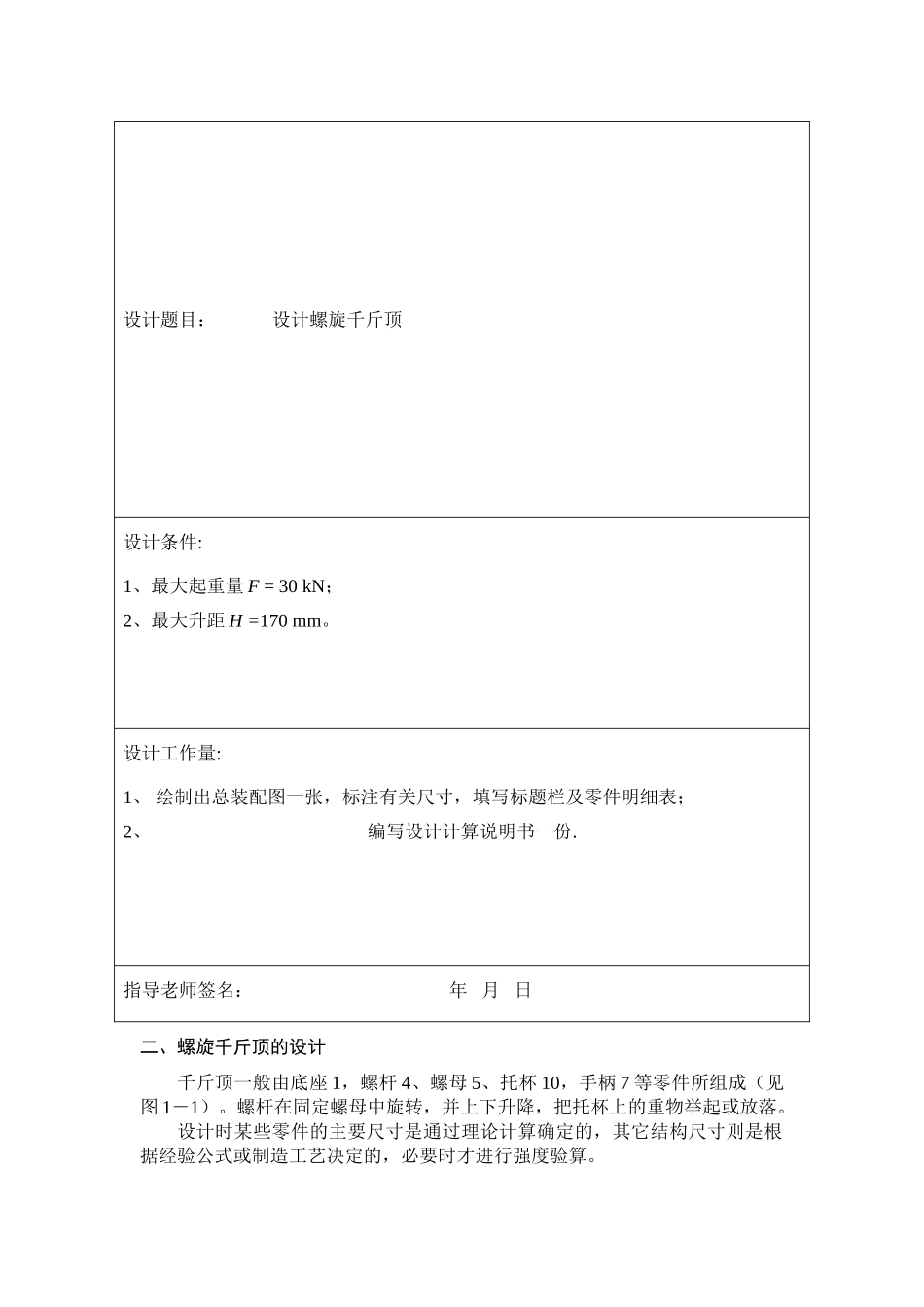

螺旋千斤顶设计计算说明书院 系 工程技术学院 专业年级 机械设计制造及其自动化 设 计 者 指导老师 成 绩 2024 年 12 月 6 日目 录1 螺旋千斤顶设计任务书……………………………………………32 作业目的……………………………………………………………43 螺旋千斤顶的设计…………………………………………………43。1 螺杆的设计与计算………………………………………………53。2 螺母设计与计算…………………………………………………83.3 托杯的设计与计算………………………………………………103。4 手柄设计与计算…………………………………………………103.5 底座设计…………………………………………………………11一、螺旋千斤顶设计任务书学生姓名专业年级 2024 级机械设计制造及其自动化设计题目： 设计螺旋千斤顶设计条件:1、最大起重量 F = 30 kN；2、最大升距 H =170 mm。设计工作量:1、 绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；2、编写设计计算说明书一份.指导老师签名： 年 月 日二、螺旋千斤顶的设计千斤顶一般由底座 1，螺杆 4、螺母 5、托杯 10，手柄 7 等零件所组成（见图 1―1）。螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造工艺决定的，必要时才进行强度验算。设计的原始数据是:最大起重量 F=30kN 和最大提升高度 H=170mm。螺旋千斤顶的设计步骤如下:计 算 及 说 明结 果1. 螺杆的设计与计算1.1 螺杆螺纹类型的选择螺纹有矩形、梯形与锯齿形，常用的是梯形螺纹。梯形螺纹牙型为等腰梯形,牙形角 α=30º,梯形螺纹的内外螺纹以锥面贴紧不易松动，工艺性好,牙根强度高，对中性好，所以选择梯形螺纹，基本牙形按 GB/T5796.1-2024 的规定。1。2 选取螺杆材料螺 杆 材 料 选 择 45 号 钢 ， 查 表 可 知 σs = 355MPa 、 σb= 600MPa。1.3 确定螺杆直径由耐磨性条件确定螺杆中径 d2。 该螺纹为梯形螺纹，则可知因选用梯形螺纹且螺母兼作支承，取。查表可知，滑动螺旋副钢—青铜的许用压力代入数据,得 根据螺杆中径,根据 GB/T 5796.2—2024 标准,选取螺杆的公称直径，螺距，线数，螺旋副的摩擦系数，螺旋角。1.4 自锁验算自锁条件是 ≤v .式中：为螺纹中径处升角;v为当量摩擦角（当量摩擦角计算...
