螺旋起重器设计说明书

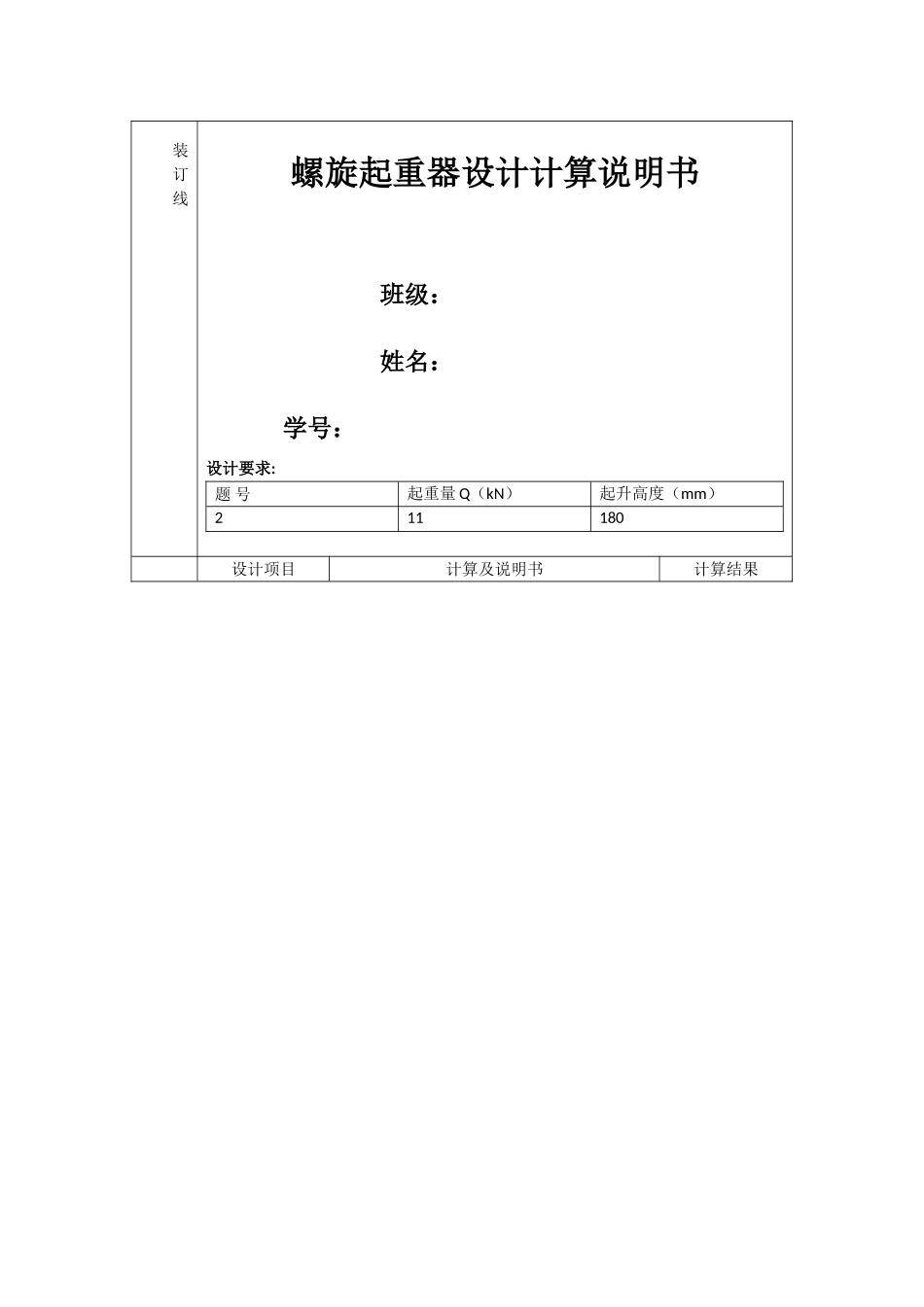

螺旋起重器设计说明书_第1页
1/7

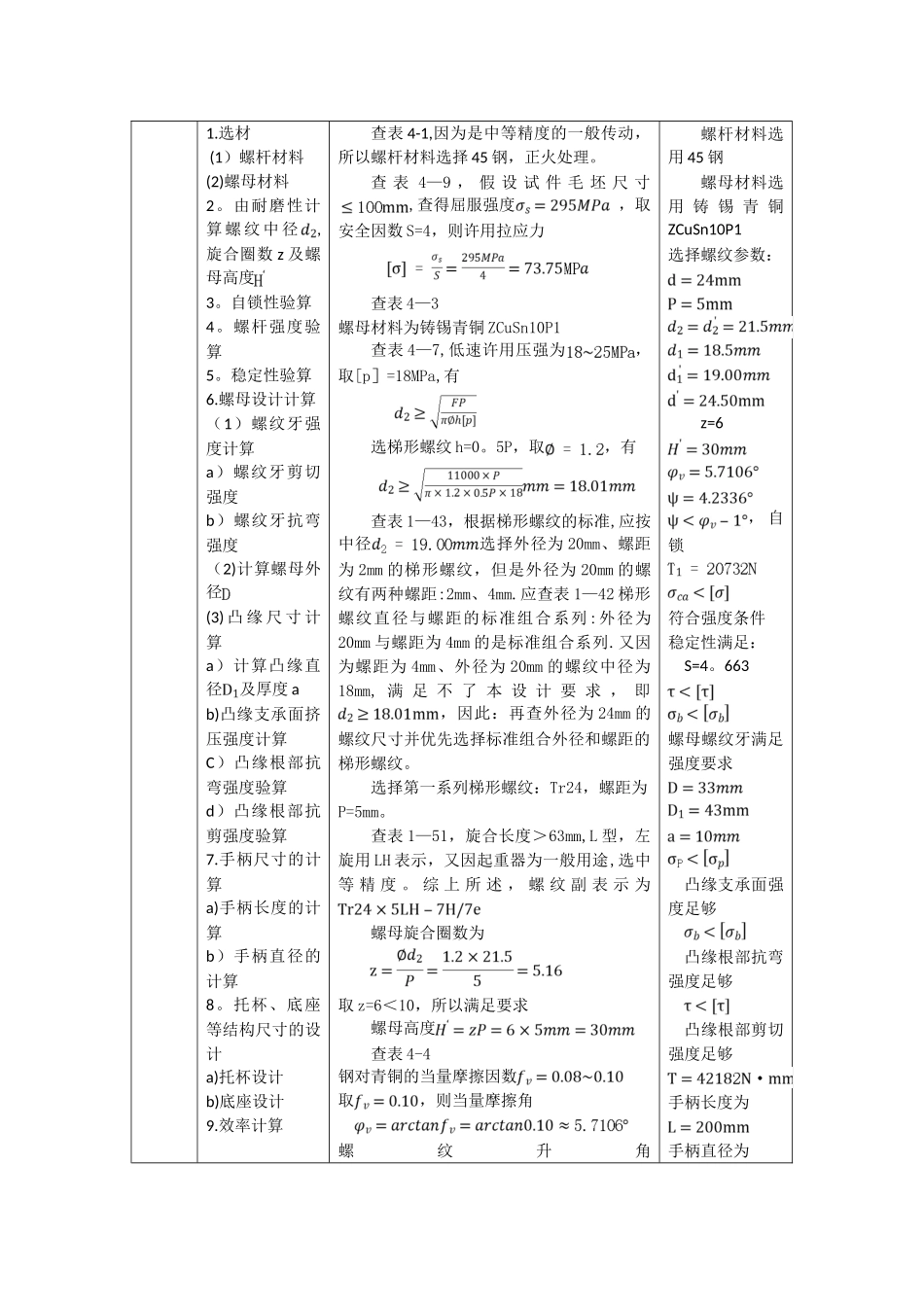

螺旋起重器设计说明书_第2页
2/7

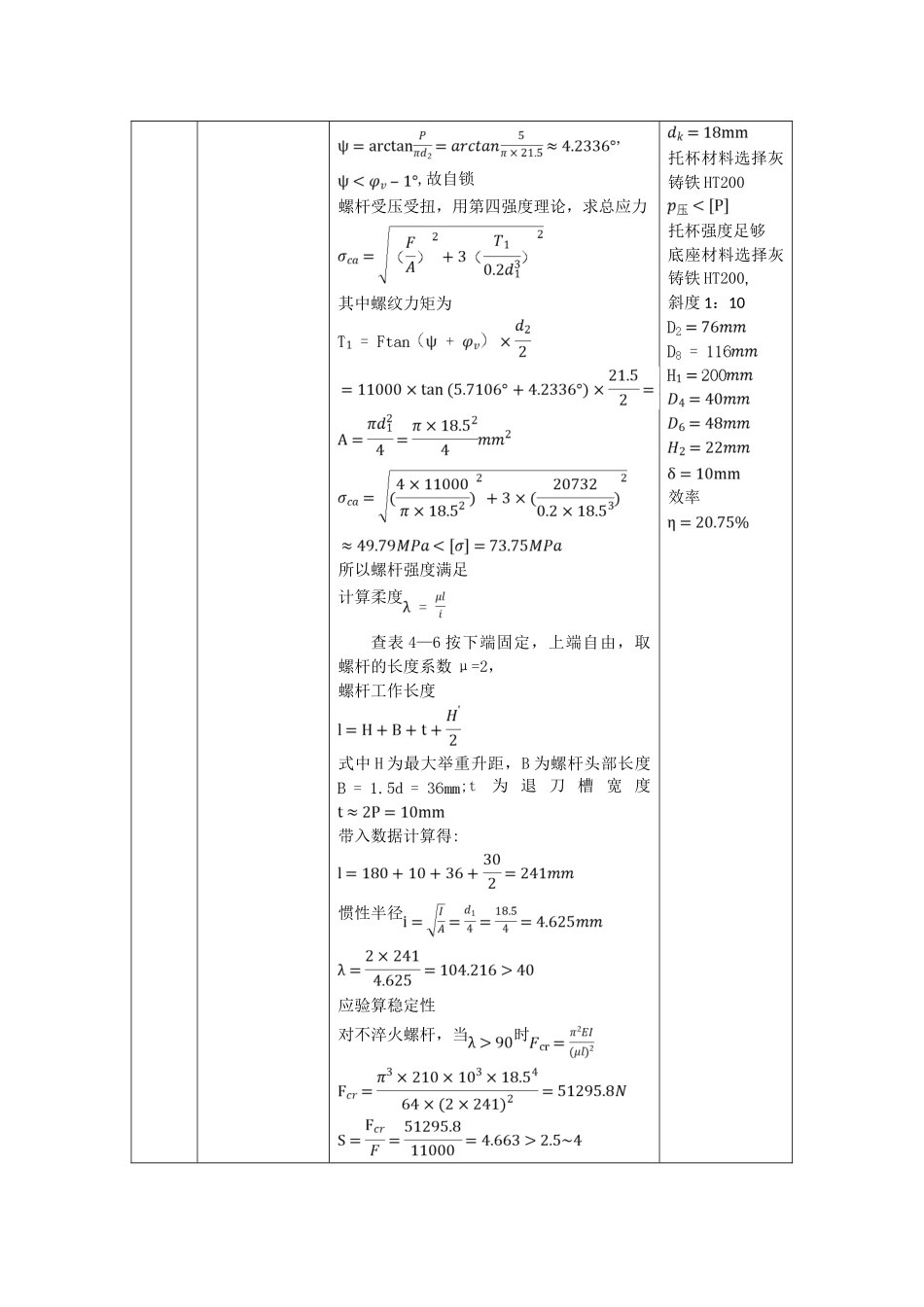

螺旋起重器设计说明书_第3页
3/7
装订线 螺旋起重器设计计算说明书班级:姓名: 学号:设计要求:题 号起重量 Q(kN)起升高度(mm)211180设计项目计算及说明书计算结果1.选材 (1)螺杆材料(2)螺母材料2。由耐磨性计算 螺 纹 中 径,旋合圈数 z 及螺母高度3。自锁性验算4。螺杆强度验算5。稳定性验算6.螺母设计计算(1)螺纹牙强度计算a)螺纹牙剪切强度b)螺纹牙抗弯强度(2)计算螺母外径(3) 凸 缘 尺 寸 计算a)计算凸缘直径及厚度 ab)凸缘支承面挤压强度计算C)凸缘根部抗弯强度验算d)凸缘根部抗剪强度验算7.手柄尺寸的计算a)手柄长度的计算b)手柄直径的计算8。托杯、底座等结构尺寸的设计a)托杯设计b)底座设计9.效率计算查表 4-1,因为是中等精度的一般传动,所以螺杆材料选择 45 钢,正火处理。查 表 4—9 , 假 设 试 件 毛 坯 尺 寸,查得屈服强度 ,取安全因数 S=4,则许用拉应力 查表 4—3螺母材料为铸锡青铜 ZCuSn10P1查表 4—7,低速许用压强为,取[p]=18MPa,有 选梯形螺纹 h=0。5P,取,有 查表 1—43,根据梯形螺纹的标准,应按中径选择外径为 20mm、螺距为 2mm 的梯形螺纹,但是外径为 20mm 的螺纹有两种螺距:2mm、4mm.应查表 1—42 梯形螺纹直径与螺距的标准组合系列:外径为20mm 与螺距为 4mm 的是标准组合系列.又因为螺距为 4mm、外径为 20mm 的螺纹中径为18mm, 满 足 不 了 本 设 计 要 求 , 即,因此:再查外径为 24mm 的螺纹尺寸并优先选择标准组合外径和螺距的梯形螺纹。选择第一系列梯形螺纹:Tr24,螺距为P=5mm。查表 1—51,旋合长度>63mm,L 型,左旋用 LH 表示,又因起重器为一般用途,选中等 精 度 。 综 上 所 述 , 螺 纹 副 表 示 为螺母旋合圈数为取 z=6<10,所以满足要求螺母高度查表 4-4钢对青铜的当量摩擦因数取,则当量摩擦角 螺纹升角螺杆材料选用 45 钢螺母材料选用 铸 锡 青 铜ZCuSn10P1选择螺纹参数:z=6, 自锁符合强度条件稳定性满足:S=4。663螺母螺纹牙满足强度要求凸缘支承面强度足够凸缘根部抗弯强度足够凸缘根部剪切强度足够手柄长度为手柄直径为,,故自锁螺杆受压受扭,用第四强度理论,求总应力其中螺纹力矩为所以螺杆强度满足计算柔度查表 4—6 按下端固定,上端自由,取螺杆的长度系数 μ=2,螺杆工作长度式中 H 为最大举重升距,B 为螺杆头部长度;t为 退 刀 槽 宽 度 带入数据计算得:惯性半径应验算稳定性对不淬火...
