各类沉淀池设计参数设计计算(平流沉淀池,辐流沉淀池、斜管沉淀池)

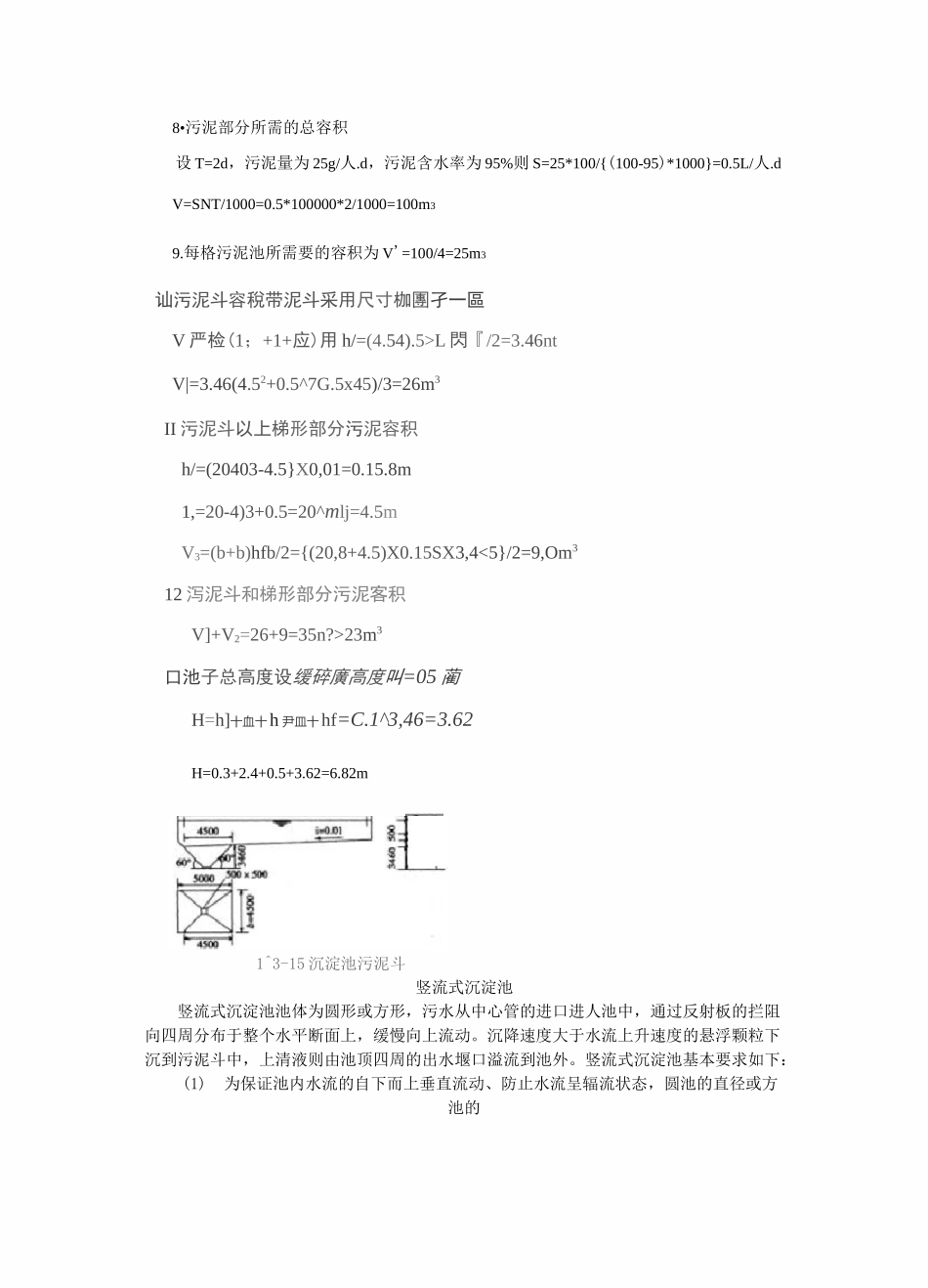

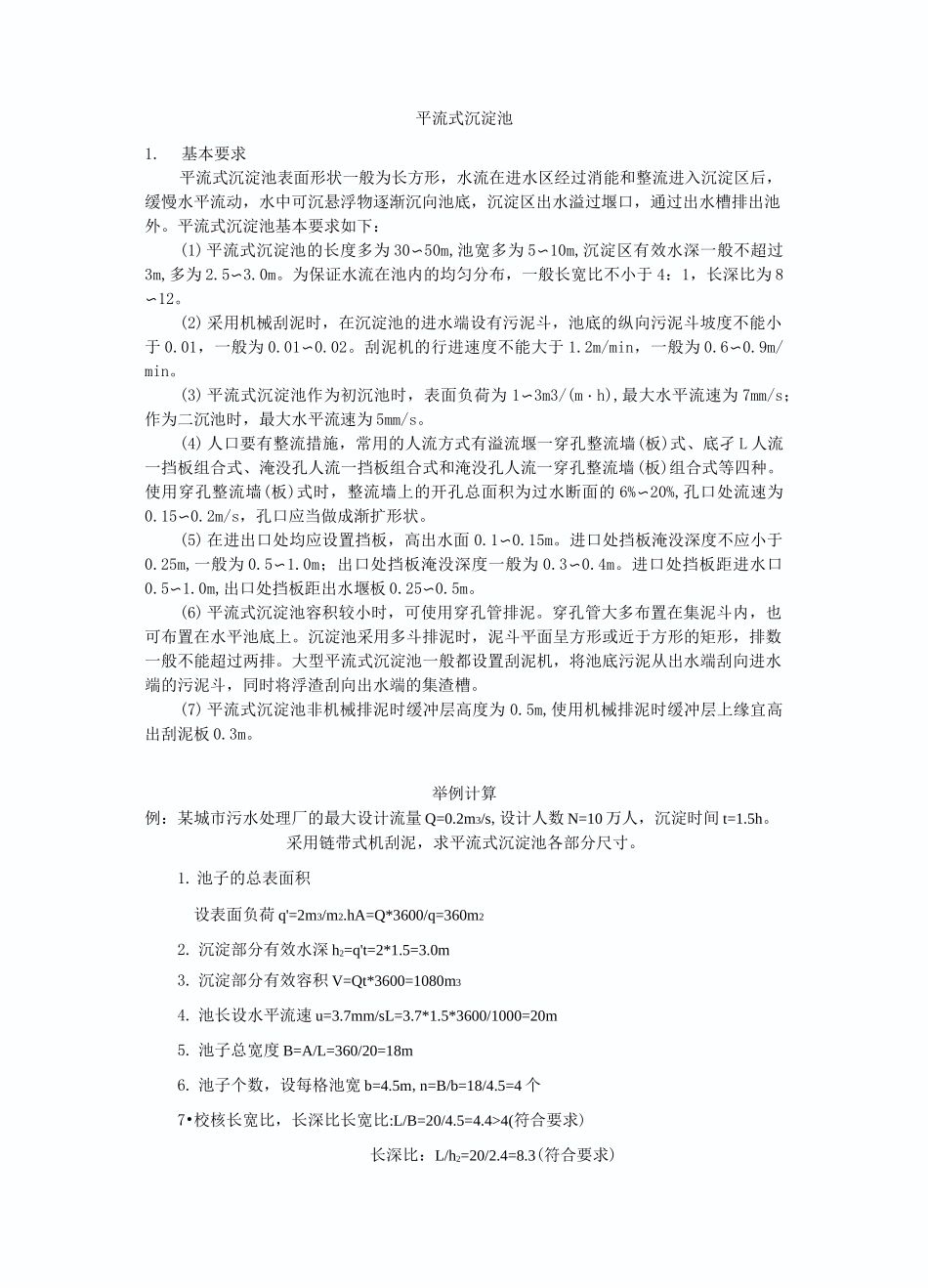

平流式沉淀池1.基本要求平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。平流式沉淀池基本要求如下：(1)平流式沉淀池的长度多为 30〜50m,池宽多为 5〜10m,沉淀区有效水深一般不超过3m,多为 2.5〜3.0m。为保证水流在池内的均匀分布，一般长宽比不小于 4：1，长深比为 8〜12。(2) 采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于 0.01，一般为 0.01〜0.02。刮泥机的行进速度不能大于 1.2m/min，一般为 0.6〜0.9m/min。(3) 平流式沉淀池作为初沉池时，表面负荷为 1〜3m3/(m・h),最大水平流速为 7mm/s；作为二沉池时，最大水平流速为 5mm/s。(4) 人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑 L 人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的 6%〜20%,孔口处流速为0.15〜0.2m/s，孔口应当做成渐扩形状。(5) 在进出口处均应设置挡板，高出水面 0.1〜0.15m。进口处挡板淹没深度不应小于0.25m,一般为 0.5〜1.0m；出口处挡板淹没深度一般为 0.3〜0.4m。进口处挡板距进水口0.5〜1.0m,出口处挡板距出水堰板 0.25〜0.5m。(6) 平流式沉淀池容积较小时，可使用穿孔管排泥。穿孔管大多布置在集泥斗内，也可布置在水平池底上。沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。(7) 平流式沉淀池非机械排泥时缓冲层高度为 0.5m,使用机械排泥时缓冲层上缘宜高出刮泥板 0.3m。举例计算例：某城市污水处理厂的最大设计流量 Q=0.2m3/s,设计人数 N=10 万人，沉淀时间 t=1.5h。采用链带式机刮泥，求平流式沉淀池各部分尺寸。1. 池子的总表面积设表面负荷 q'=2m3/m2.hA=Q*3600/q=360m22. 沉淀部分有效水深 h2=q't=2*1.5=3.0m3. 沉淀部分有效容积 V=Qt*3600=1080m34. 池长设水平流速 u=3.7mm/sL=3.7*1.5*3600/1000=20m5. 池子总宽度 B=A/L=360/20=18m6. 池子个数，设每格池宽 b=4.5m,n=B/b=18/4.5=4 个7•校核长宽比，长深比长宽比:L/B=20/4.5=4.4>4(符合要求)长深比：L/h2=20/2.4=8.3(符合要求)8•污泥部分所需的...
