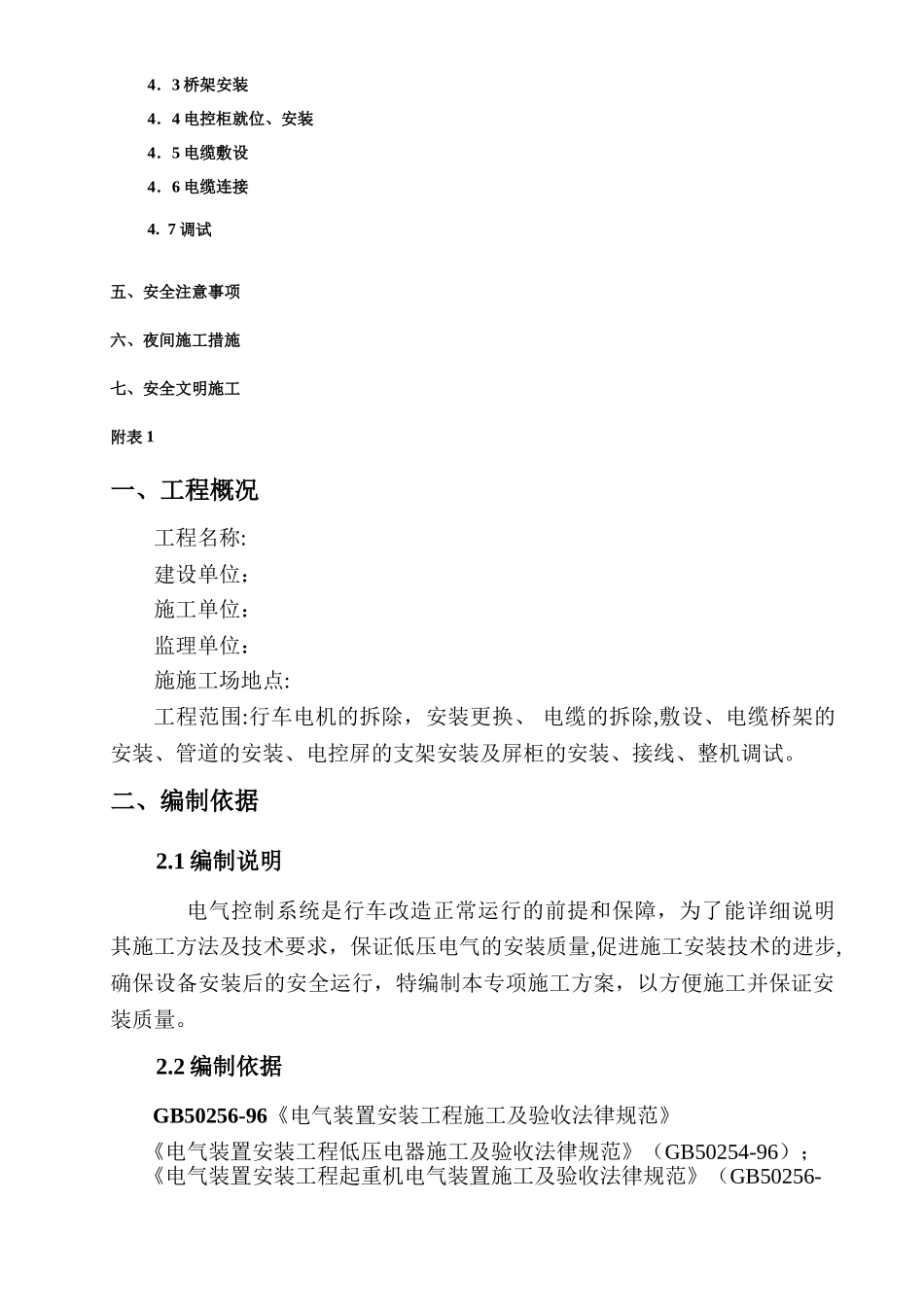

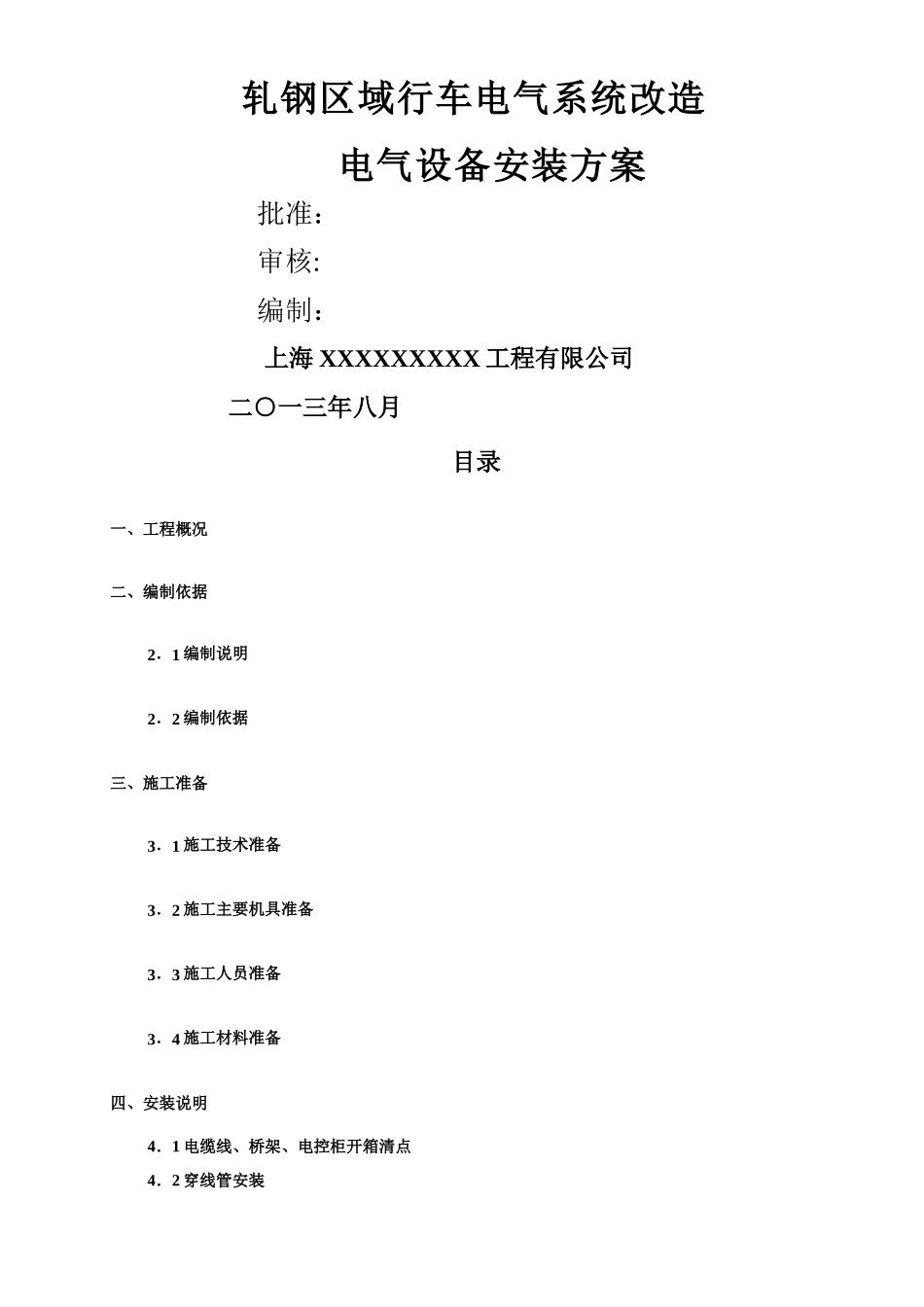

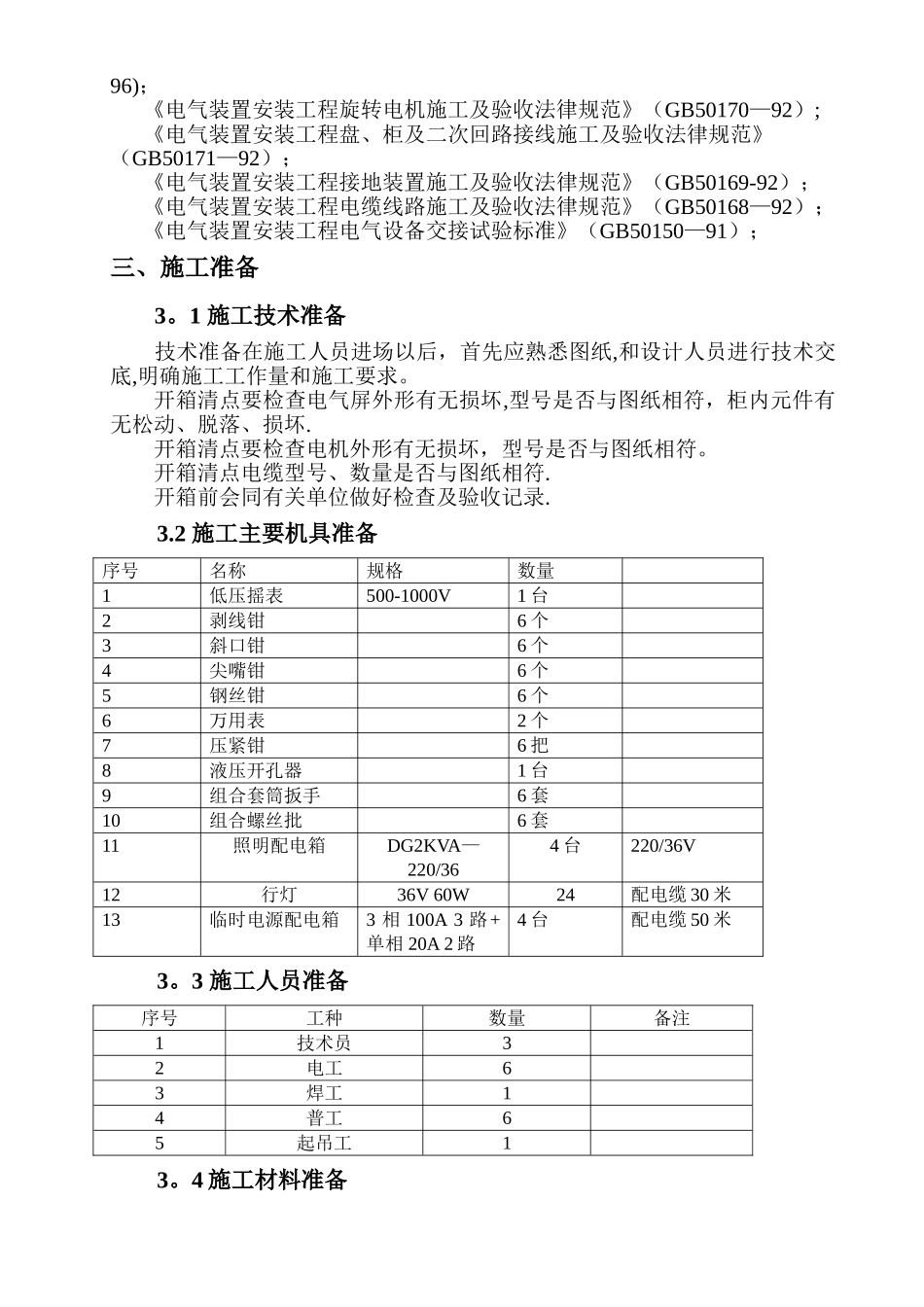

轧钢区域行车电气系统改造电气设备安装方案 批准： 审核: 编制： 上海 XXXXXXXXX 工程有限公司 二○一三年八月 目录一、工程概况二、编制依据2．1 编制说明2．2 编制依据三、施工准备3．1 施工技术准备3．2 施工主要机具准备3．3 施工人员准备3．4 施工材料准备四、安装说明4．1 电缆线、桥架、电控柜开箱清点4．2 穿线管安装4．3 桥架安装4．4 电控柜就位、安装4．5 电缆敷设4．6 电缆连接4. 7 调试五、安全注意事项六、夜间施工措施七、安全文明施工附表 1一、工程概况工程名称: 建设单位：施工单位： 监理单位：施施工场地点: 工程范围:行车电机的拆除，安装更换、 电缆的拆除,敷设、电缆桥架的安装、管道的安装、电控屏的支架安装及屏柜的安装、接线、整机调试。二、编制依据2.1 编制说明电气控制系统是行车改造正常运行的前提和保障，为了能详细说明其施工方法及技术要求，保证低压电气的安装质量,促进施工安装技术的进步,确保设备安装后的安全运行，特编制本专项施工方案，以方便施工并保证安装质量。2.2 编制依据GB50256-96《电气装置安装工程施工及验收法律规范》《电气装置安装工程低压电器施工及验收法律规范》（GB50254-96）；《电气装置安装工程起重机电气装置施工及验收法律规范》（GB50256-96)；《电气装置安装工程旋转电机施工及验收法律规范》（GB50170—92）;《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》（GB50171—92）；《电气装置安装工程接地装置施工及验收法律规范》（GB50169-92）；《电气装置安装工程电缆线路施工及验收法律规范》（GB50168—92）；《电气装置安装工程电气设备交接试验标准》（GB50150—91）； 三、施工准备3。1 施工技术准备技术准备在施工人员进场以后，首先应熟悉图纸,和设计人员进行技术交底,明确施工工作量和施工要求。开箱清点要检查电气屏外形有无损坏,型号是否与图纸相符，柜内元件有无松动、脱落、损坏.开箱清点要检查电机外形有无损坏，型号是否与图纸相符。开箱清点电缆型号、数量是否与图纸相符.开箱前会同有关单位做好检查及验收记录.3.2 施工主要机具准备序号名称规格数量1低压摇表500-1000V1 台2剥线钳6 个3斜口钳6 个4尖嘴钳6 个5钢丝钳6 个6万用表2 个7压紧钳6 把8液压开孔器1 台9组合套筒扳手6 套10组合螺丝批6 套11照明配电箱DG2KVA—220/364 台220/36V12行灯36V 60W24配电缆 30 米13临时电源配电箱3 相 100A 3 路...
