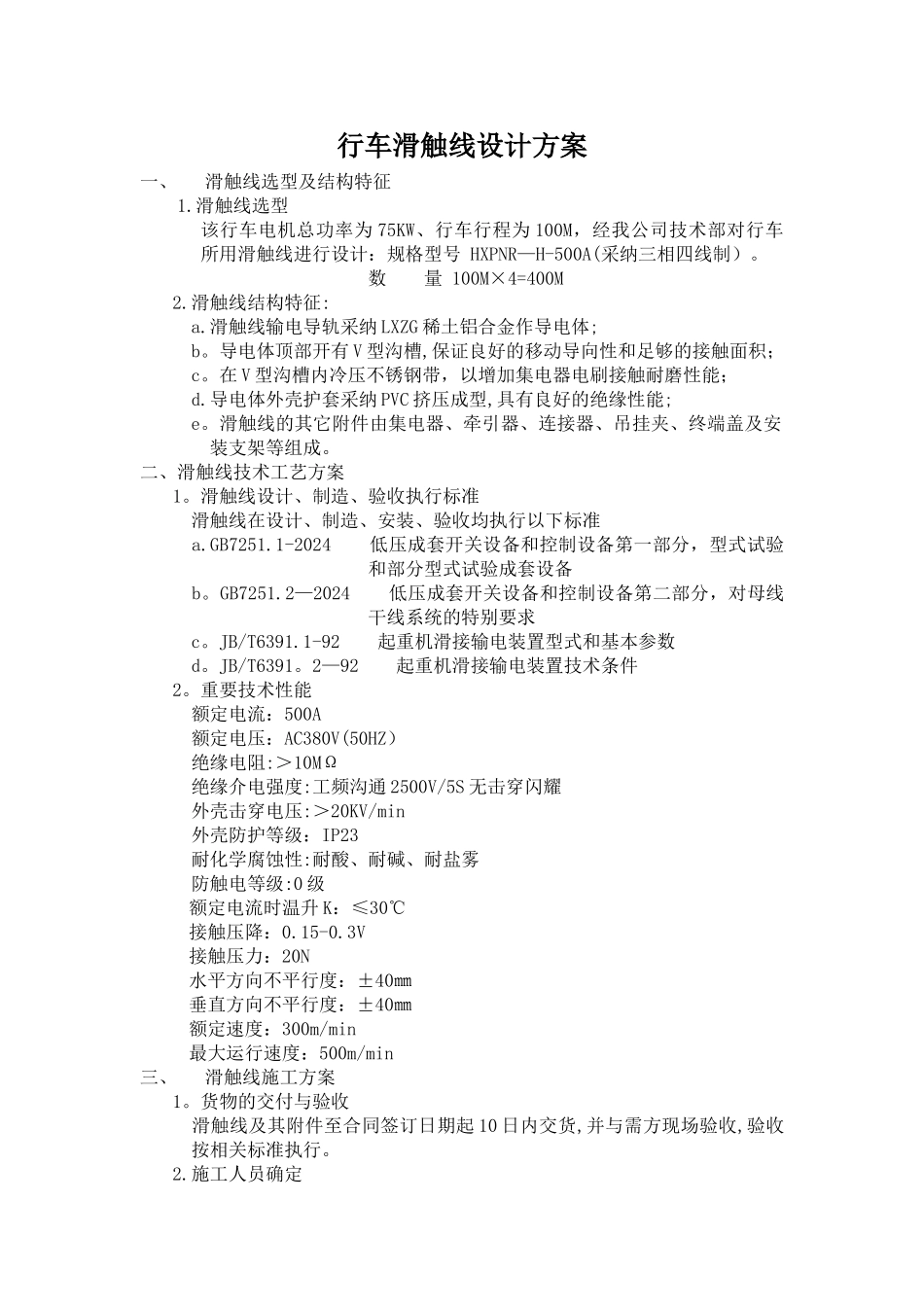

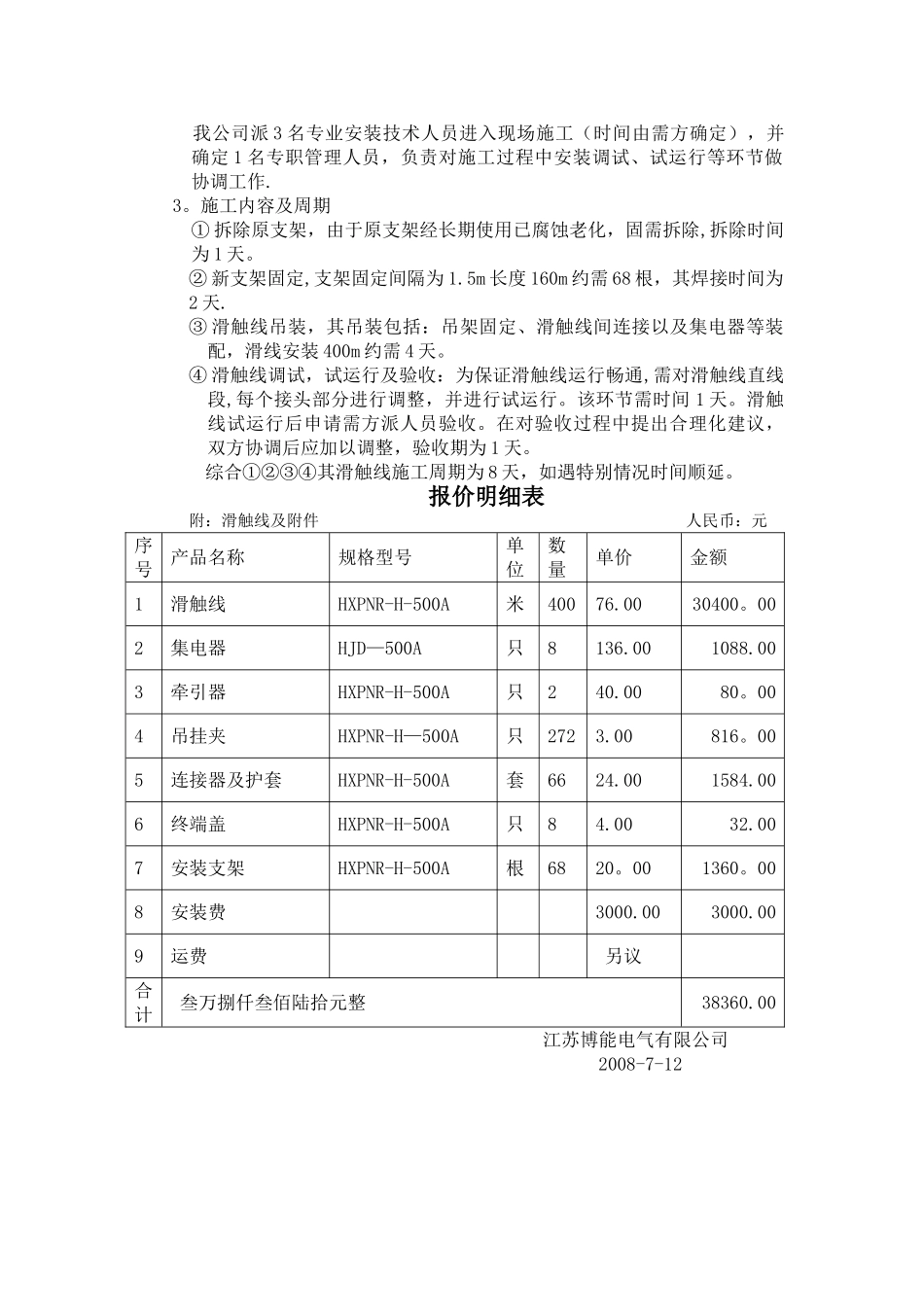

行车滑触线设计方案一、滑触线选型及结构特征1.滑触线选型该行车电机总功率为 75KW、行车行程为 100M，经我公司技术部对行车所用滑触线进行设计：规格型号 HXPNR—H-500A(采纳三相四线制）。 数 量 100M×4=400M2.滑触线结构特征:a.滑触线输电导轨采纳 LXZG 稀土铝合金作导电体;b。导电体顶部开有 V 型沟槽,保证良好的移动导向性和足够的接触面积；c。在 V 型沟槽内冷压不锈钢带，以增加集电器电刷接触耐磨性能；d.导电体外壳护套采纳 PVC 挤压成型,具有良好的绝缘性能;e。滑触线的其它附件由集电器、牵引器、连接器、吊挂夹、终端盖及安装支架等组成。二、滑触线技术工艺方案1。滑触线设计、制造、验收执行标准 滑触线在设计、制造、安装、验收均执行以下标准 a.GB7251.1-2024 低压成套开关设备和控制设备第一部分，型式试验和部分型式试验成套设备 b。GB7251.2—2024 低压成套开关设备和控制设备第二部分，对母线干线系统的特别要求 c。JB/T6391.1-92 起重机滑接输电装置型式和基本参数 d。JB/T6391。2—92 起重机滑接输电装置技术条件2。重要技术性能 额定电流：500A 额定电压：AC380V(50HZ） 绝缘电阻:＞10MΩ 绝缘介电强度:工频沟通 2500V/5S 无击穿闪耀 外壳击穿电压:＞20KV/min 外壳防护等级：IP23 耐化学腐蚀性:耐酸、耐碱、耐盐雾 防触电等级:0 级额定电流时温升 K：≤30℃ 接触压降：0.15-0.3V接触压力：20N水平方向不平行度：±40㎜垂直方向不平行度：±40㎜额定速度：300m/min最大运行速度：500m/min三、滑触线施工方案1。货物的交付与验收 滑触线及其附件至合同签订日期起 10 日内交货,并与需方现场验收,验收按相关标准执行。2.施工人员确定 我公司派 3 名专业安装技术人员进入现场施工（时间由需方确定），并确定 1 名专职管理人员，负责对施工过程中安装调试、试运行等环节做协调工作.3。施工内容及周期 ① 拆除原支架，由于原支架经长期使用已腐蚀老化，固需拆除,拆除时间为 1 天。② 新支架固定,支架固定间隔为 1.5m 长度 160m 约需 68 根，其焊接时间为2 天.③ 滑触线吊装，其吊装包括：吊架固定、滑触线间连接以及集电器等装配，滑线安装 400m 约需 4 天。④ 滑触线调试，试运行及验收：为保证滑触线运行畅通,需对滑触线直线段,每个接头部分进行调整，并进行试运行。该环节需时间 1 天。滑触线试运行后申请需方派人员验收。在对验收过程中提出合理化建议，双...
