110KV变电站电气主接线设计论文

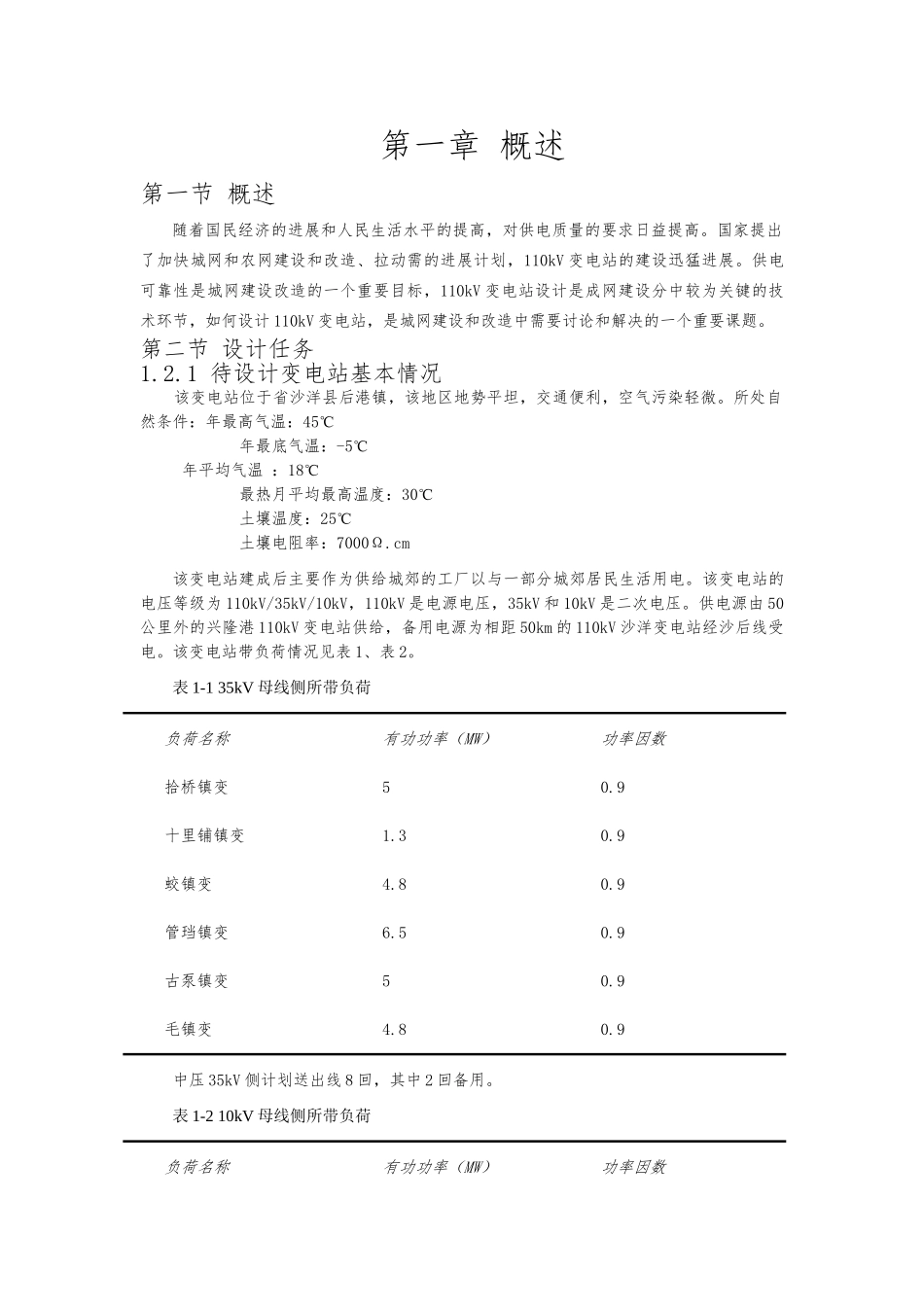

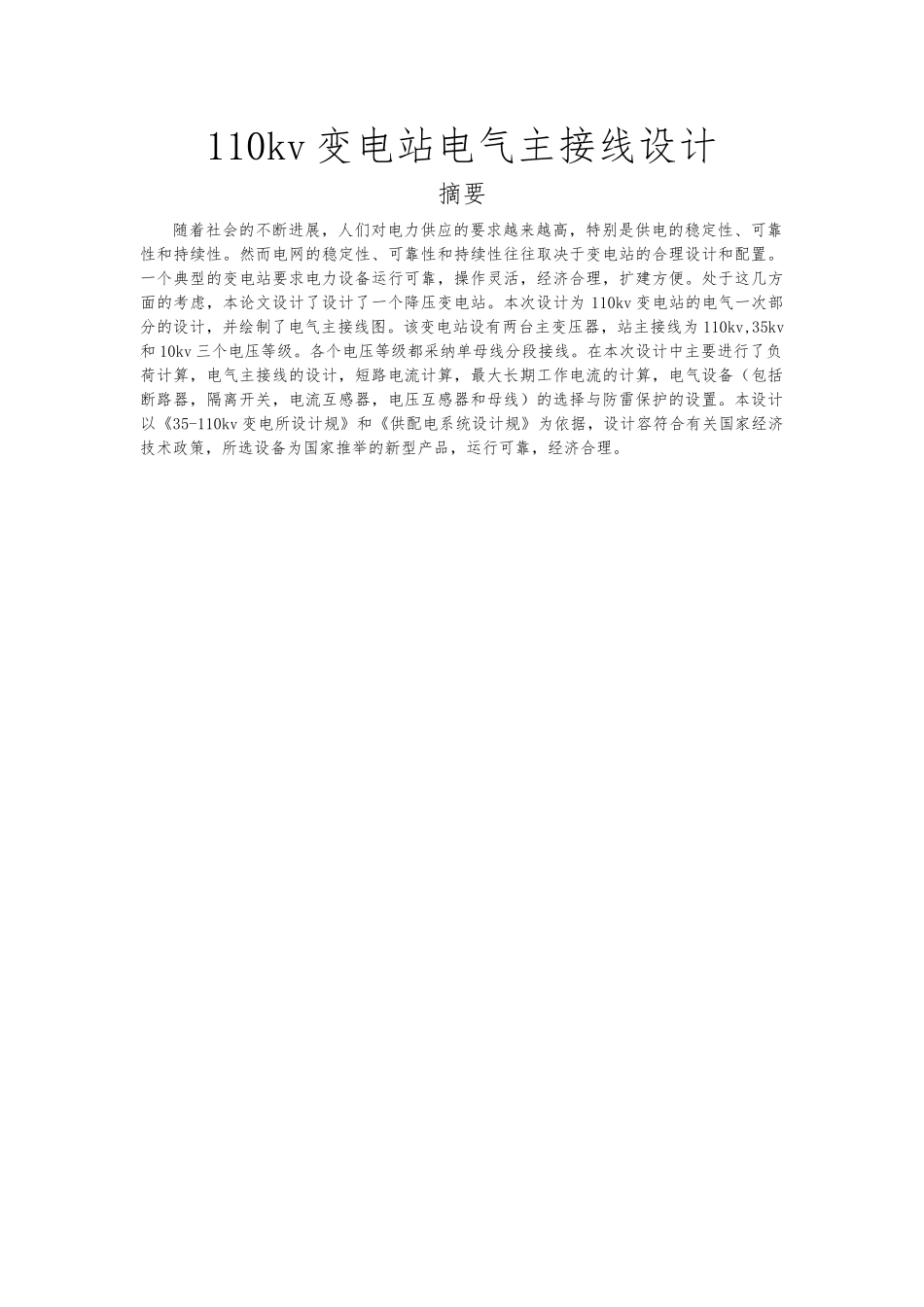

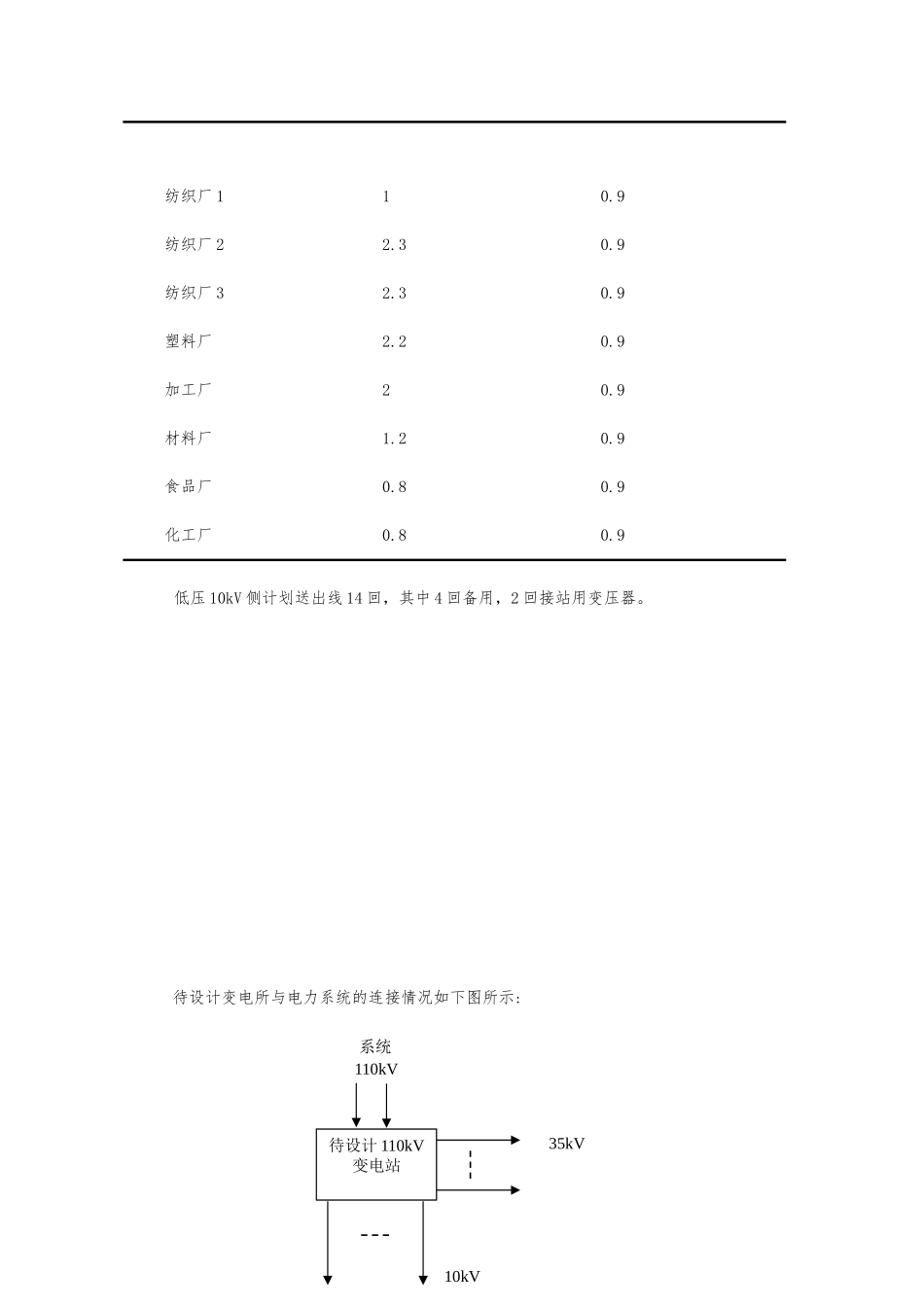

110kv 变电站电气主接线设计摘要随着社会的不断进展，人们对电力供应的要求越来越高，特别是供电的稳定性、可靠性和持续性。然而电网的稳定性、可靠性和持续性往往取决于变电站的合理设计和配置。一个典型的变电站要求电力设备运行可靠，操作灵活，经济合理，扩建方便。处于这几方面的考虑，本论文设计了设计了一个降压变电站。本次设计为 110kv 变电站的电气一次部分的设计，并绘制了电气主接线图。该变电站设有两台主变压器，站主接线为 110kv,35kv和 10kv 三个电压等级。各个电压等级都采纳单母线分段接线。在本次设计中主要进行了负荷计算，电气主接线的设计，短路电流计算，最大长期工作电流的计算，电气设备（包括断路器，隔离开关，电流互感器，电压互感器和母线）的选择与防雷保护的设置。本设计以《35-110kv 变电所设计规》和《供配电系统设计规》为依据，设计容符合有关国家经济技术政策，所选设备为国家推举的新型产品，运行可靠，经济合理。第一章 概述第一节 概述随着国民经济的进展和人民生活水平的提高，对供电质量的要求日益提高。国家提出了加快城网和农网建设和改造、拉动需的进展计划，110kV 变电站的建设迅猛进展。供电可靠性是城网建设改造的一个重要目标，110kV 变电站设计是成网建设分中较为关键的技术环节，如何设计 110kV 变电站，是城网建设和改造中需要讨论和解决的一个重要课题。第二节 设计任务1.2.1 待设计变电站基本情况该变电站位于省沙洋县后港镇，该地区地势平坦，交通便利，空气污染轻微。所处自然条件：年最高气温：45℃ 年最底气温：-5℃ 年平均气温 ：18℃ 最热月平均最高温度：30℃ 土壤温度：25℃ 土壤电阻率：7000Ω.cm该变电站建成后主要作为供给城郊的工厂以与一部分城郊居民生活用电。该变电站的电压等级为 110kV/35kV/10kV，110kV 是电源电压，35kV 和 10kV 是二次电压。供电源由 50公里外的兴隆港 110kV 变电站供给，备用电源为相距 50km 的 110kV 沙洋变电站经沙后线受电。该变电站带负荷情况见表 1、表 2。表 1-1 35kV 母线侧所带负荷负荷名称有功功率（MW）功率因数拾桥镇变50.9十里铺镇变1.30.9蛟镇变4.80.9管珰镇变6.50.9古泵镇变50.9毛镇变4.80.9中压 35kV 侧计划送出线 8 回，其中 2 回备用。表 1-2 10kV 母线侧所带负荷负荷名称有功功率（MW）功率因数系统110kV待设计 110kV变电站35kV10kV纺织厂 110.9纺织厂 22.30.9纺织厂 32.30.9塑...
