1350顶管掘进机说明书----通用时才用

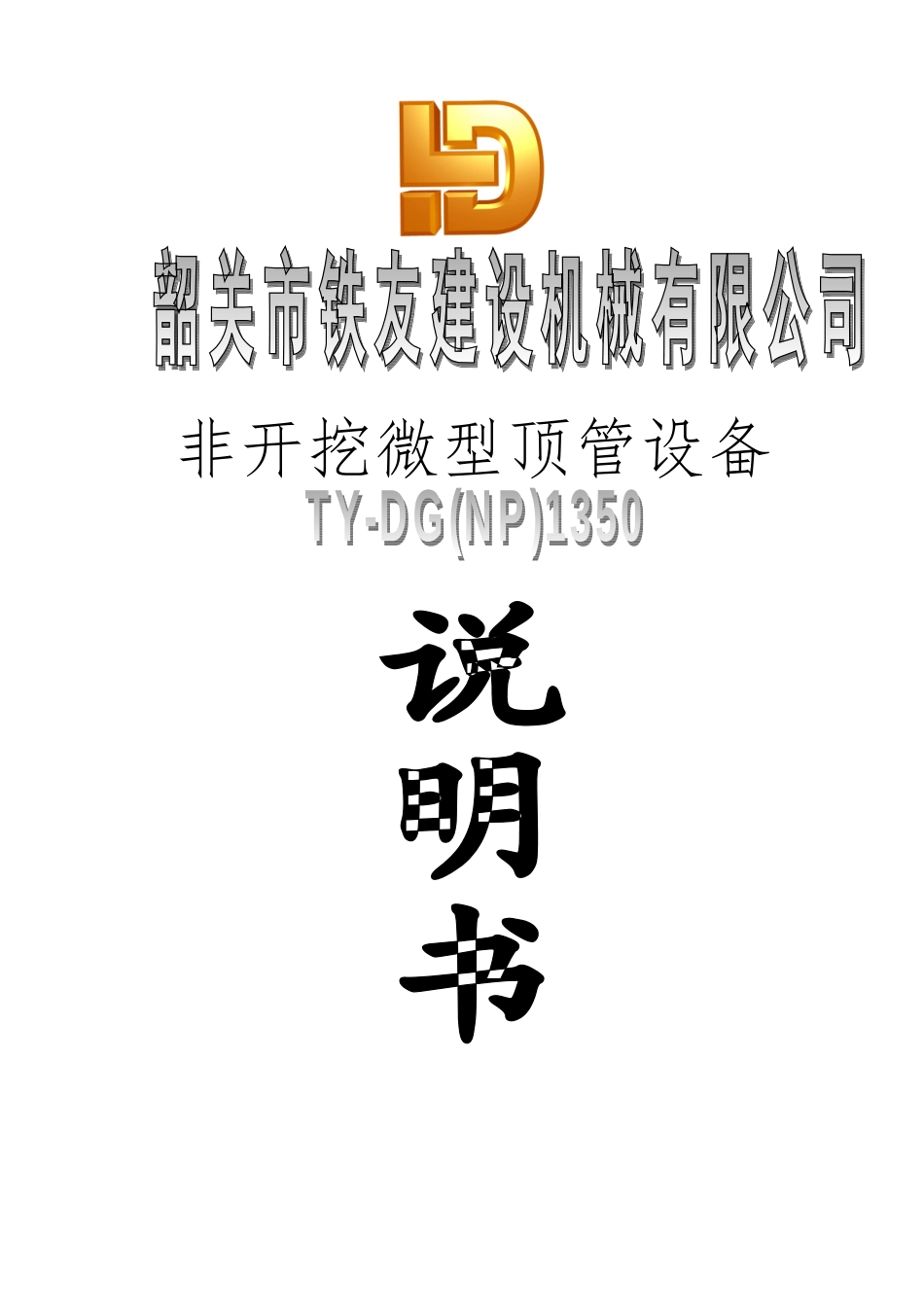

1350顶管掘进机说明书----通用时才用_第1页
1/12

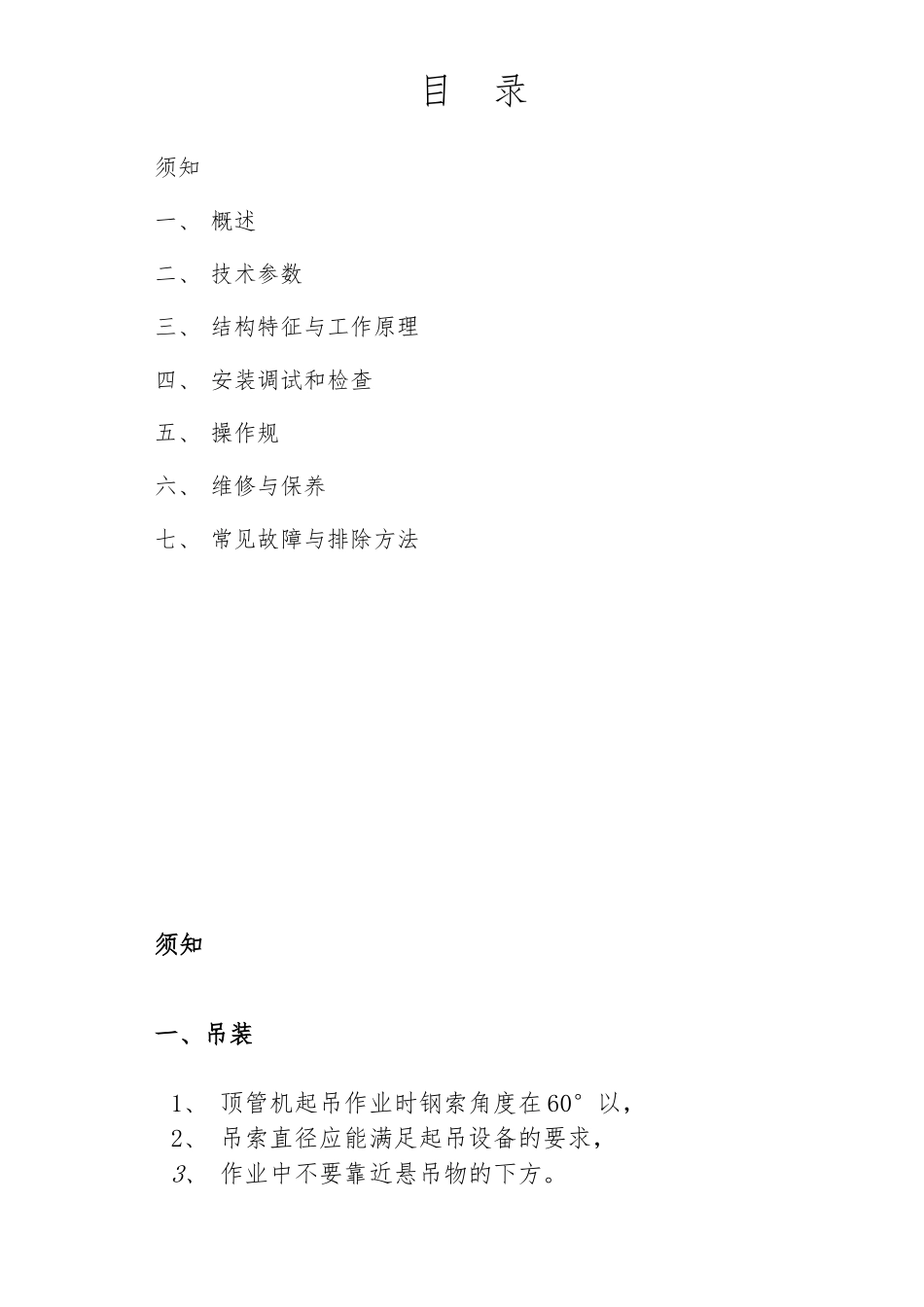

1350顶管掘进机说明书----通用时才用_第2页
2/12
1350顶管掘进机说明书----通用时才用_第3页
3/12
非开挖微型顶管设备目 录须知一、 概述二、 技术参数三、 结构特征与工作原理四、 安装调试和检查五、 操作规六、 维修与保养七、 常见故障与排除方法须知一、吊装1、 顶管机起吊作业时钢索角度在 60°以,2、 吊索直径应能满足起吊设备的要求,3、 作业中不要靠近悬吊物的下方。二、用户供电电源必须安装漏电、触电保护装置,否则严禁使用。三、本机电气系统,非专业电工禁止、操作维修。四、本机机严禁进水,特别是电器部分。五、本机刀盘有延时启动功能,电机正转(反转)时禁止直接切换为反转(正转),须停止后再切换。一、概述1、产品特点NP1350 型泥水平衡顶管机适用土质围广,适用于 N 值:0~15 的粘土。施工的最小覆土厚度必须大于 2 倍的管外径,且其中要有一定厚度的不透水层,施工后地面沉降小,开在浅土层中施工。操作简单,可广泛用于城市市政、通讯等管道埋设工程,该设备可在河流、公路、建筑物下穿越,保护地面设施。使用该设备施工对环境影响小,工期短,投资回收快。2、 型号的组成与含义TY-(NP)1350水泥管径N 泥水式 P 平衡 铁友二、技术参数1、顶进速度:0~150 mm/min 2、切削刀盘:转速: 2.77r/min转矩: 151KN.m电机功率:22×2KW3、纠偏系统 纠偏油缸推力:500 KN 纠偏油缸拉力:375KN 纠偏油缸数量:4 纠偏角度:(上、下、左、右) 2.5°纠偏额定压力:25MPa 旁通截止额定压力 15 MPa 排量:2ml /r 电机功率:1.5 KW4、进排浆管道直径:Φ100 mm5、顶管机外径:Φ1640mm6、液压油为 46#抗磨液压油。7、对抗土压力: 最大 30T/m2三、结构特征与工作原理TY-DG(NP) 1350 顶管掘进机(图 1)主要由切削搅拌系统、动力系统、纠偏系统、进排泥系统、电气系统与监控系统组成。(一)、切削搅拌系统本机的切削功能由刀盘完成,刀盘由刀盘面板、中心刀、主切削刀、边缘刀、搅拌板组成。(二)、刀盘动力系统。本机的刀盘由两台 11KW 四极电动机驱动,两台电动机联接两个意大利进口减速机,带动动力箱小齿轮,再驱动大齿轮旋转,大齿轮通过主轴带动刀盘旋转,进行切削。(三)、纠偏系统本机纠偏由动力仓、纠偏仓、纠偏油缸、纠偏泵站、纠偏操纵阀组成,动力仓与纠偏仓之间通过四条纠偏油缸连接,为了防止纠偏过程中动力仓、纠偏仓之间的发生偏转,在动力仓设有防偏转卡,而在纠偏仓设有防偏转舌。纠偏时启动纠偏泵站,操纵纠偏操纵阀,通过纠偏油缸的行程变化,使动力仓与纠偏...
