2024年测量学实习报告

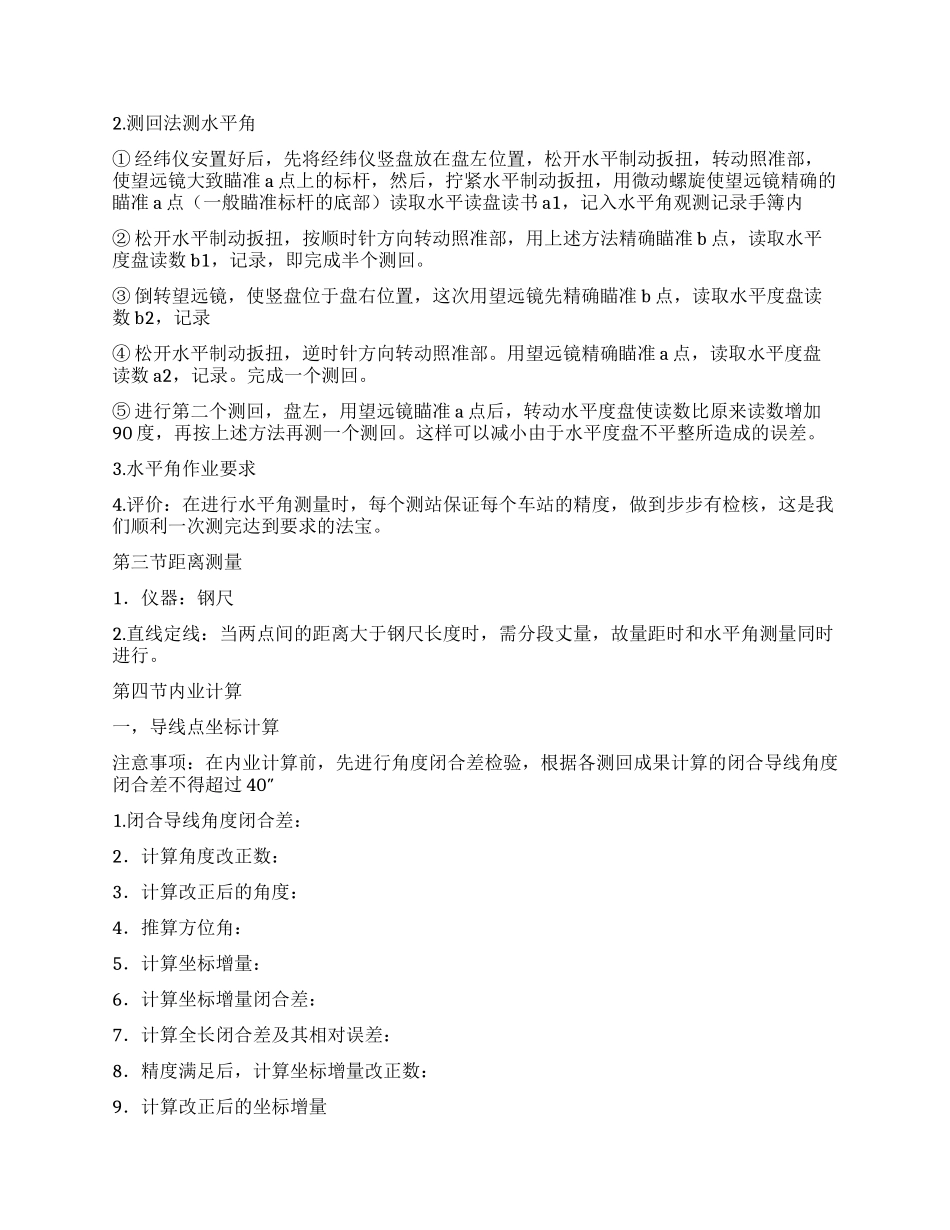

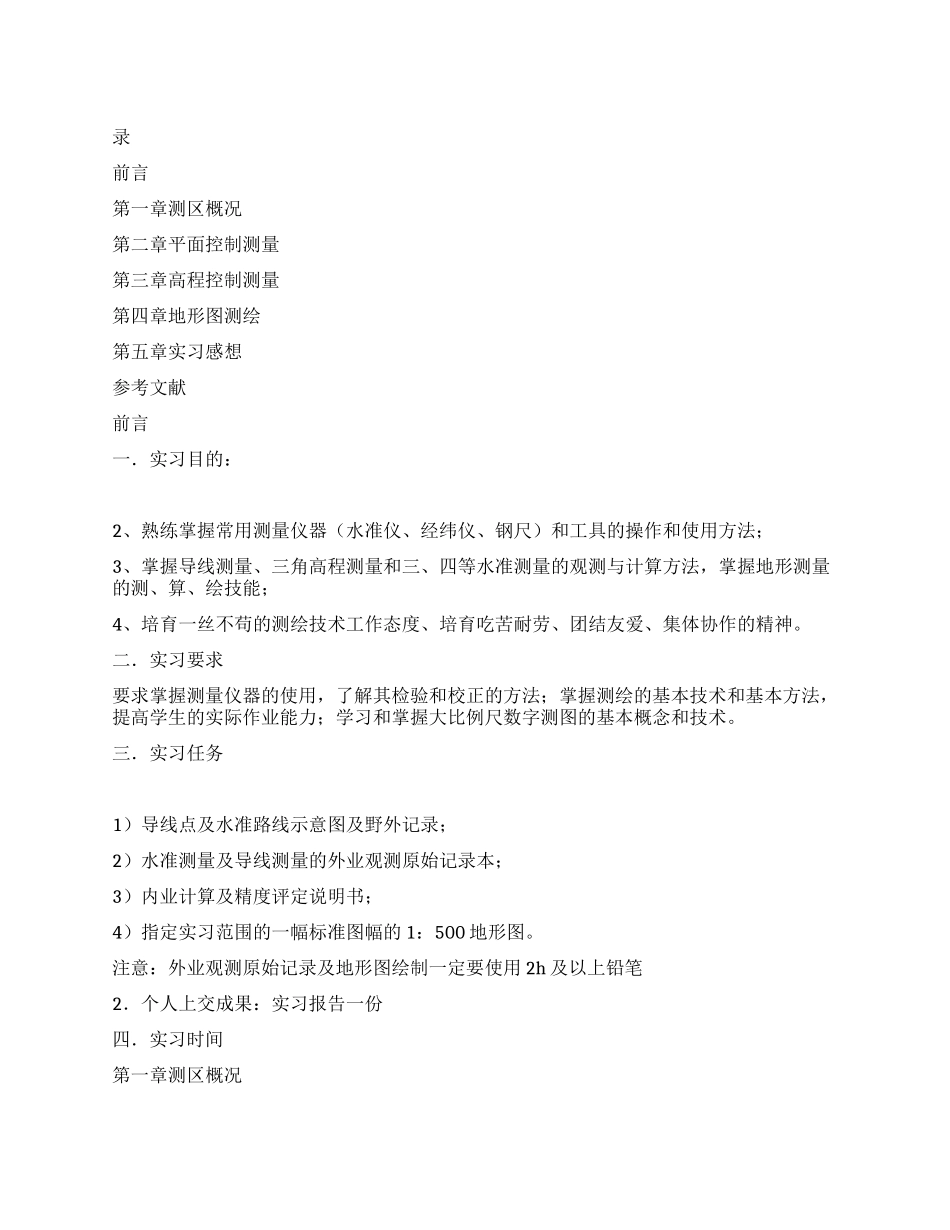

录前言第一章测区概况第二章平面控制测量第三章高程控制测量第四章地形图测绘第五章实习感想参考文献前言一．实习目的：2、熟练掌握常用测量仪器（水准仪、经纬仪、钢尺）和工具的操作和使用方法；3、掌握导线测量、三角高程测量和三、四等水准测量的观测与计算方法，掌握地形测量的测、算、绘技能；4、培育一丝不苟的测绘技术工作态度、培育吃苦耐劳、团结友爱、集体协作的精神。二．实习要求要求掌握测量仪器的使用，了解其检验和校正的方法；掌握测绘的基本技术和基本方法，提高学生的实际作业能力；学习和掌握大比例尺数字测图的基本概念和技术。三．实习任务1）导线点及水准路线示意图及野外记录；2）水准测量及导线测量的外业观测原始记录本；3）内业计算及精度评定说明书；4）指定实习范围的一幅标准图幅的 1：500 地形图。注意：外业观测原始记录及地形图绘制一定要使用 2h 及以上铅笔2．个人上交成果：实习报告一份四．实习时间第一章测区概况一．测区地理位置：**省**市**区**科技大学测图实习基地之场地三。位于**科技大学校园内，东以 j6-5 教学楼东侧的南北路的东边界，东大约至 j3 楼西边的南北路，北大约到j1 教学楼南侧的墨水河二．测区气候特点：**属于海洋性季风气候年平均气温 12.3℃降雨量年平均值680.5mm，全年雨量集中在 7、8 两个月，终年多东南和西北两个风向。年平均风速4.9m/s,各月平均风速以 3 月最强为 5.6m/s,9 月最弱为 4.1m/s。第二章选点一．选点要求l 安全性。便于安置仪器，考虑地面湿滑、来往车辆等对人身和仪器安全的影响。l 有用性。点位间通视良好、便于测角量距。l 便利性。导线点选好后须做好标记，便于寻找。二．导线布设以已知点 i116 点为 1 号点，导线边在 80~150 米范围内，均匀分布各区，便于控制整个测区。并使相邻边长之比小于 3：1三导线布设示意图第二章平面控制测量第一节仪器工具dj6 经纬仪一台，脚架 1 个，花杆 1 根，测钎 1 副，钢尺 1 把，皮尺 1 把第二节水平角测量1．经纬仪的安置经纬仪的安置，包括对中和整平两个内容安置方法：① 用三角架架腿对中使架头大致水平，架头中心大致对准测站标志，先在适当位置踩实一条架腿，两手分别握另外两条架腿，在移动架腿的同时，从光学对中器的目镜中观察，使对中器的十字丝中心对准测站标志为止。② 用三角架腿粗平伸缩三角架的架腿，在移动架腿的同时，使基座圆水准泡居中，使照准部大致水平。③ 脚...
