2024超大电容综合测试仪

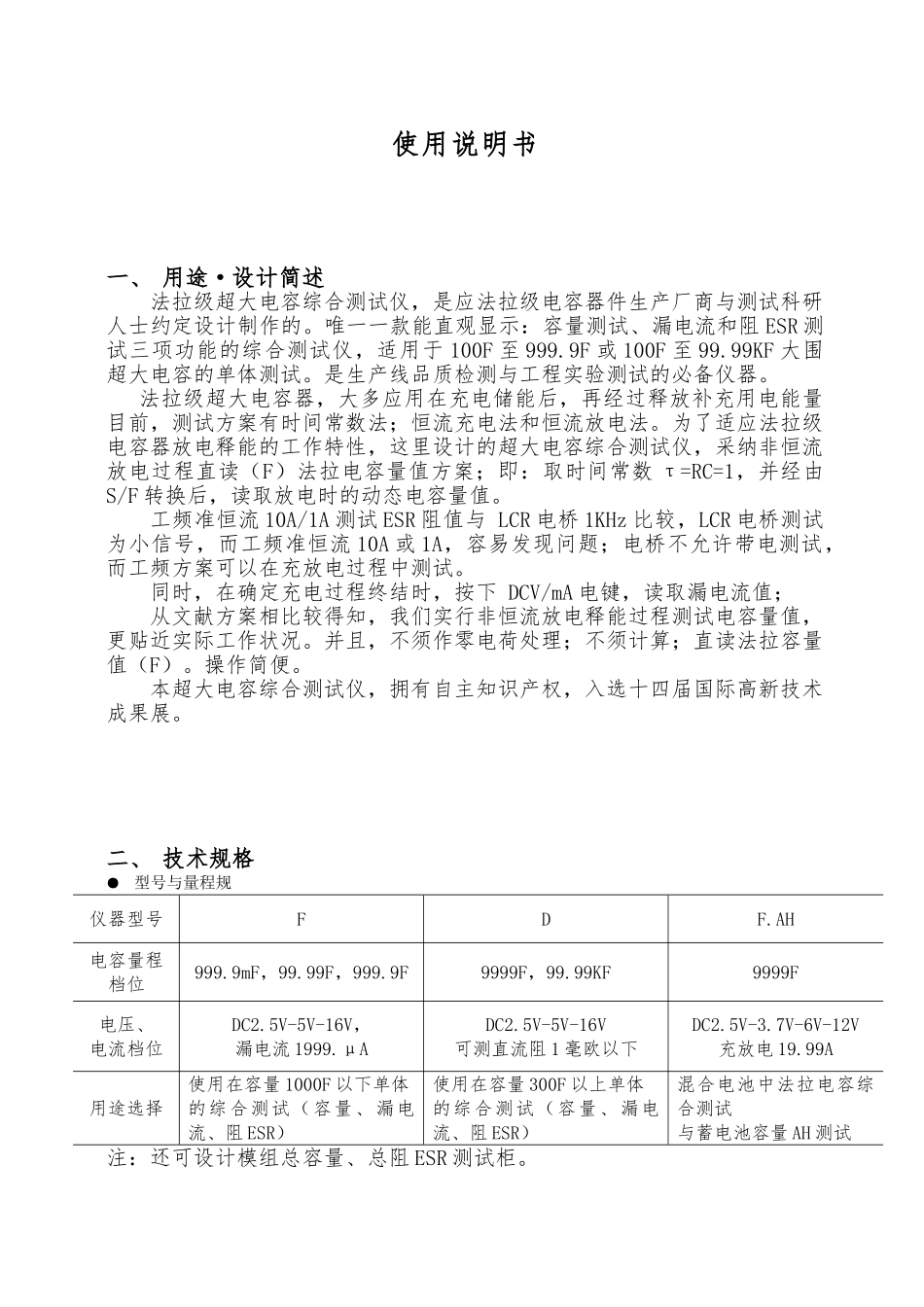

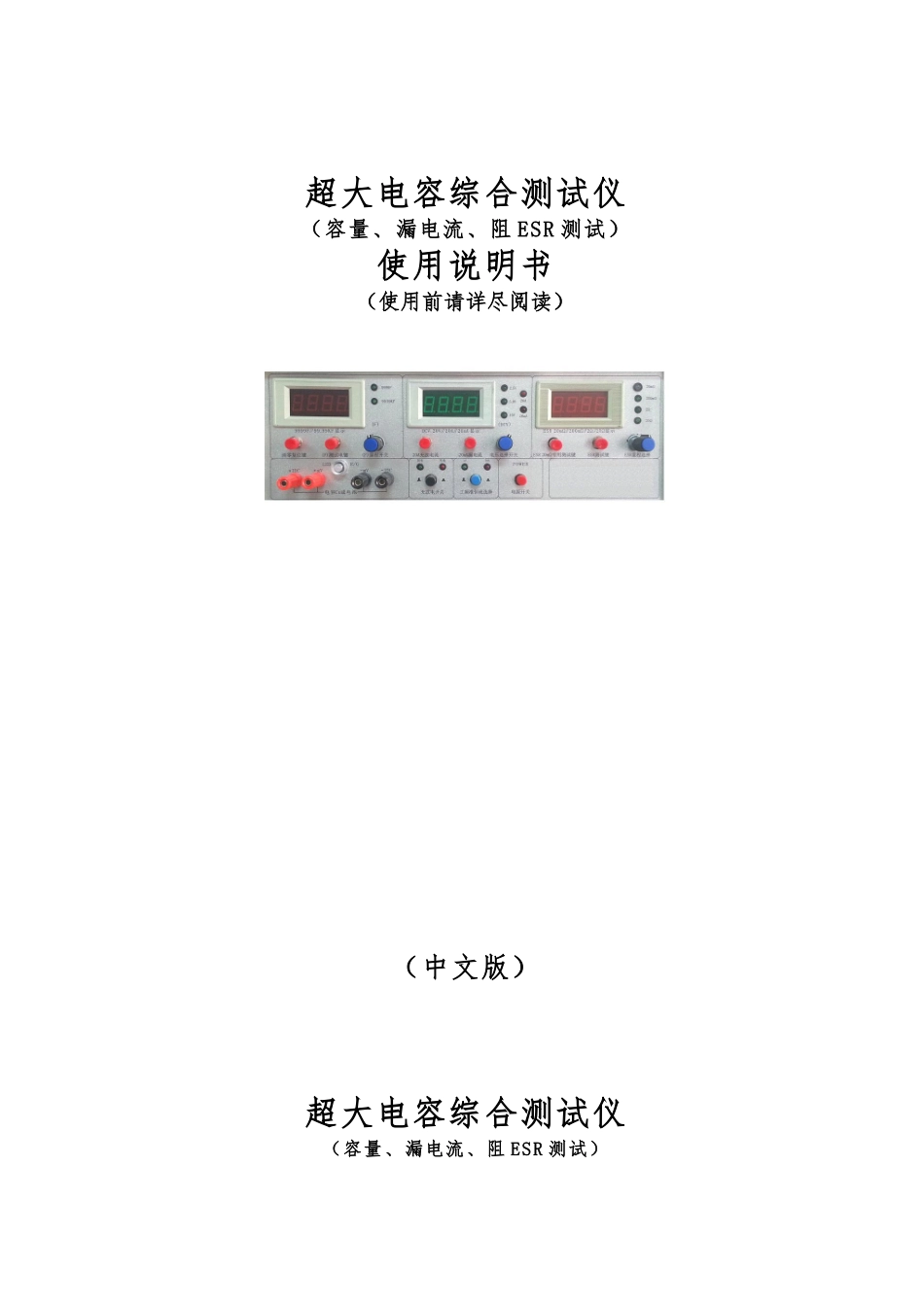

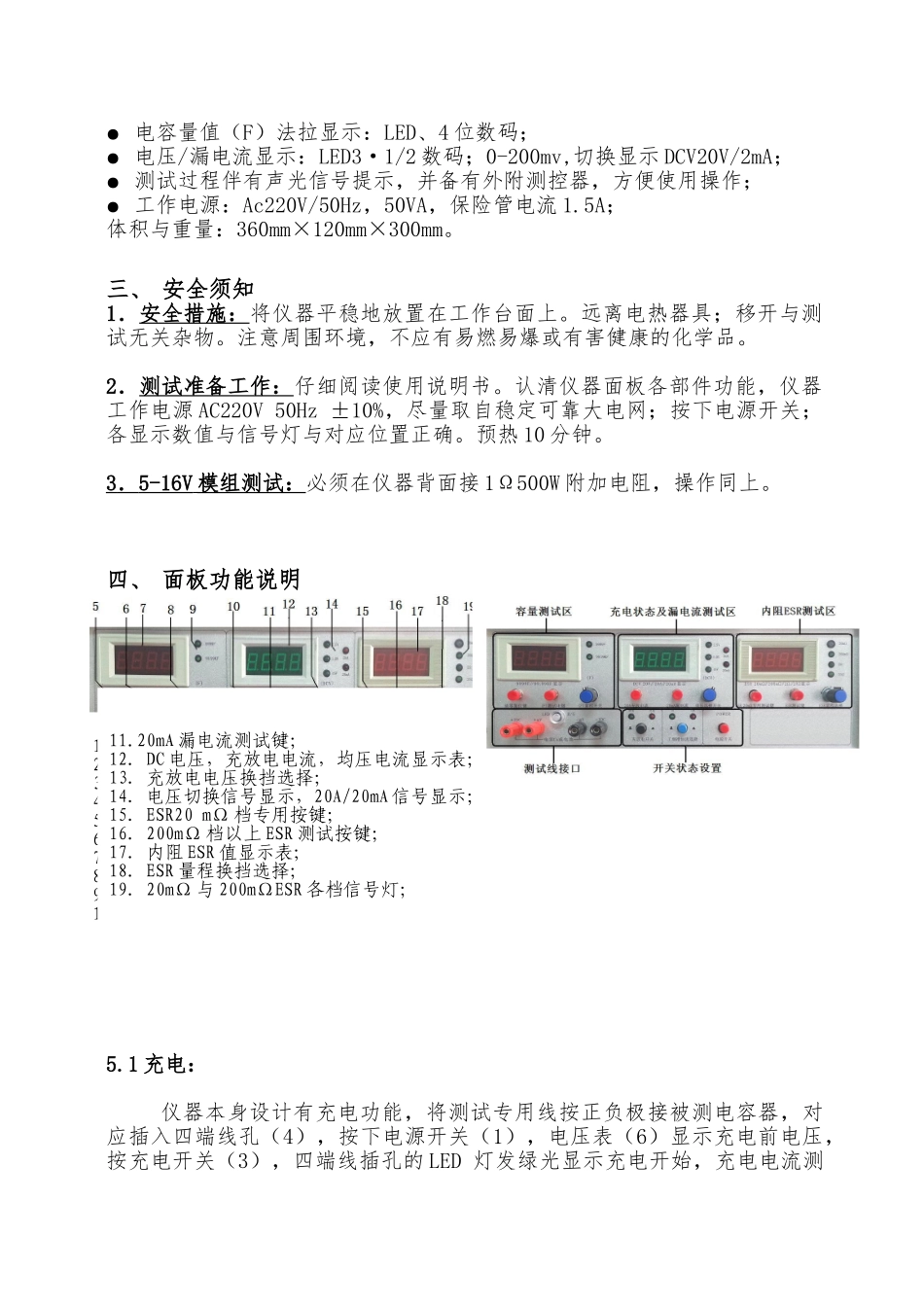

超大电容综合测试仪（容量、漏电流、阻 ESR 测试）使用说明书（使用前请详尽阅读）（中文版）超大电容综合测试仪（容量、漏电流、阻 ESR 测试）使用说明书一、 用途·设计简述法拉级超大电容综合测试仪，是应法拉级电容器件生产厂商与测试科研人士约定设计制作的。唯一一款能直观显示：容量测试、漏电流和阻 ESR 测试三项功能的综合测试仪，适用于 100F 至 999.9F 或 100F 至 99.99KF 大围超大电容的单体测试。是生产线品质检测与工程实验测试的必备仪器。法拉级超大电容器，大多应用在充电储能后，再经过释放补充用电能量目前，测试方案有时间常数法；恒流充电法和恒流放电法。为了适应法拉级电容器放电释能的工作特性，这里设计的超大电容综合测试仪，采纳非恒流放电过程直读（F）法拉电容量值方案；即：取时间常数 τ=RC=1，并经由S/F 转换后，读取放电时的动态电容量值。工频准恒流 10A/1A 测试 ESR 阻值与 LCR 电桥 1KHz 比较，LCR 电桥测试为小信号，而工频准恒流 10A 或 1A，容易发现问题；电桥不允许带电测试，而工频方案可以在充放电过程中测试。同时，在确定充电过程终结时，按下 DCV/mA 电键，读取漏电流值；从文献方案相比较得知，我们实行非恒流放电释能过程测试电容量值，更贴近实际工作状况。并且，不须作零电荷处理；不须计算；直读法拉容量值（F）。操作简便。本超大电容综合测试仪，拥有自主知识产权，入选十四届国际高新技术成果展。二、 技术规格●型号与量程规仪器型号FDF.AH电容量程档位999.9mF，99.99F，999.9F9999F，99.99KF9999F电压、电流档位DC2.5V-5V-16V，漏电流 1999.μADC2.5V-5V-16V可测直流阻 1 毫欧以下DC2.5V-3.7V-6V-12V充放电 19.99A用途选择使用在容量 1000F 以下单体的综合测试（容量、漏电流、阻 ESR）使用在容量 300F 以上单体的综合测试（容量、漏电流、阻 ESR）混合电池中法拉电容综合测试与蓄电池容量 AH 测试注：还可设计模组总容量、总阻 ESR 测试柜。● 电容量值（F）法拉显示：LED、4 位数码；● 电压/漏电流显示：LED3·1/2 数码；0-200mv,切换显示 DCV20V/2mA；● 测试过程伴有声光信号提示，并备有外附测控器，方便使用操作；● 工作电源：Ac220V/50Hz，50VA，保险管电流 1.5A；体积与重量：360mm×120mm×300mm。三、 安全须知1．安全措施：将仪器平稳地放置在工作台面上。远离电热器具；移开与测试无关杂物。注意周围环境，不应有易...
