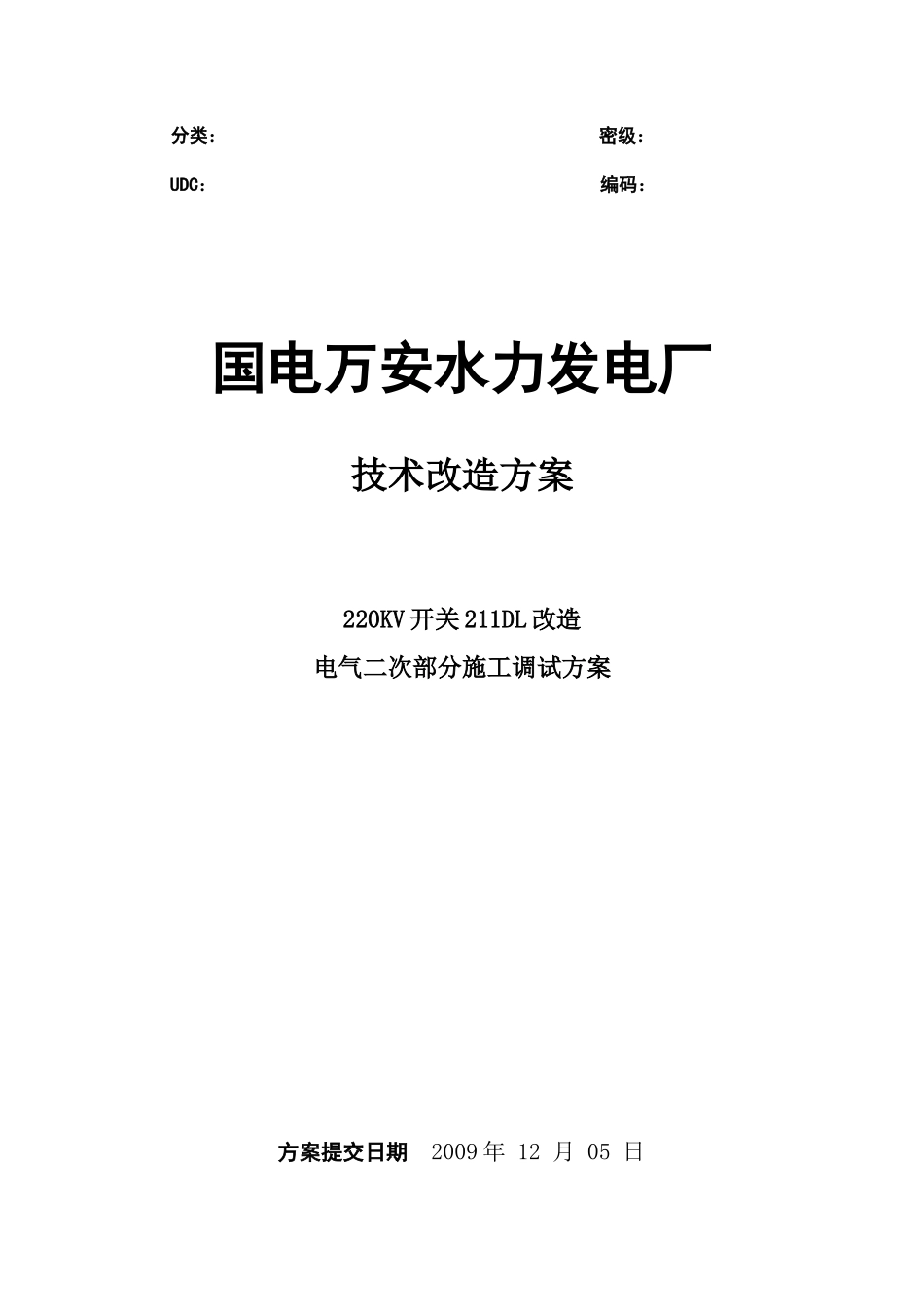

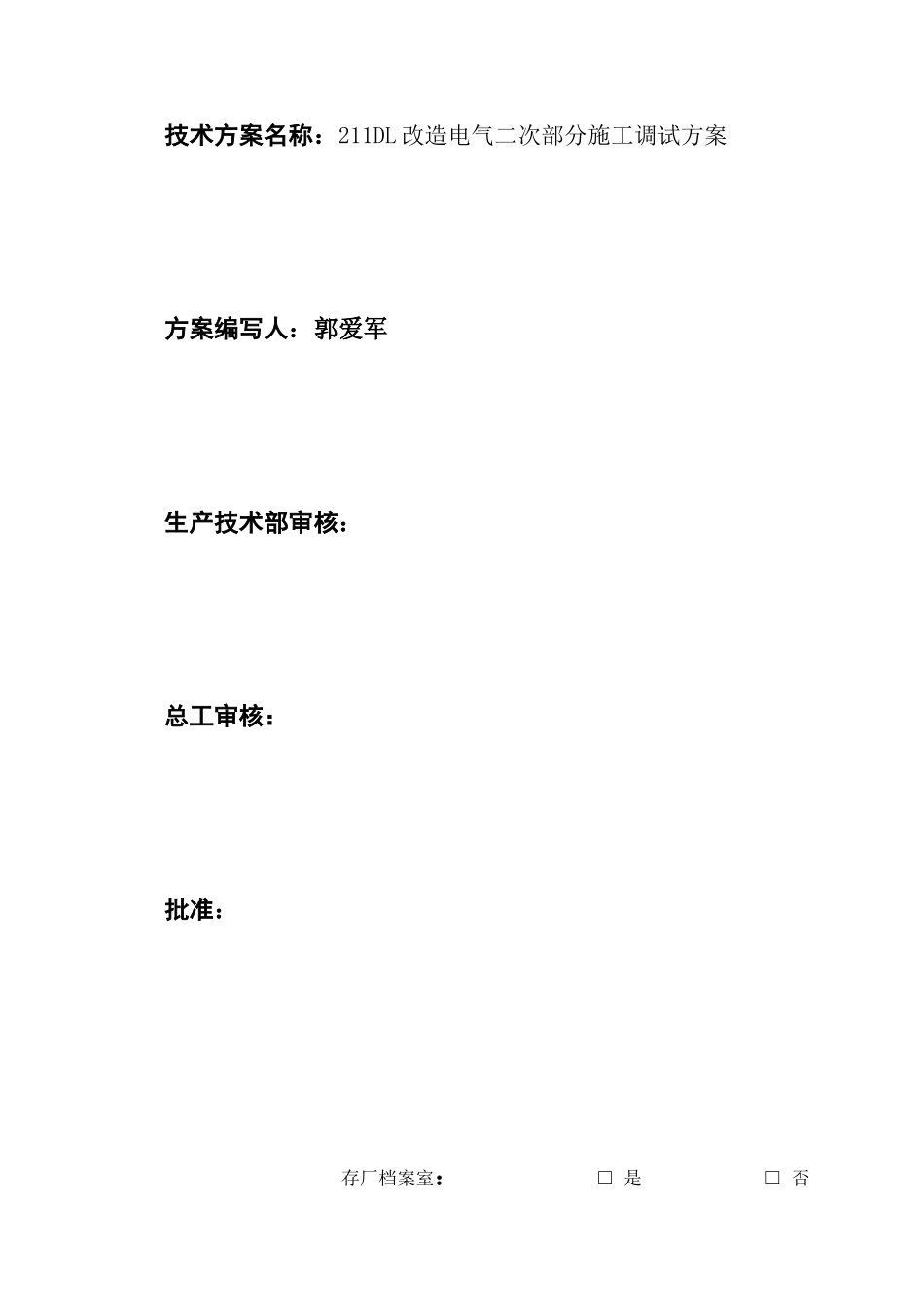

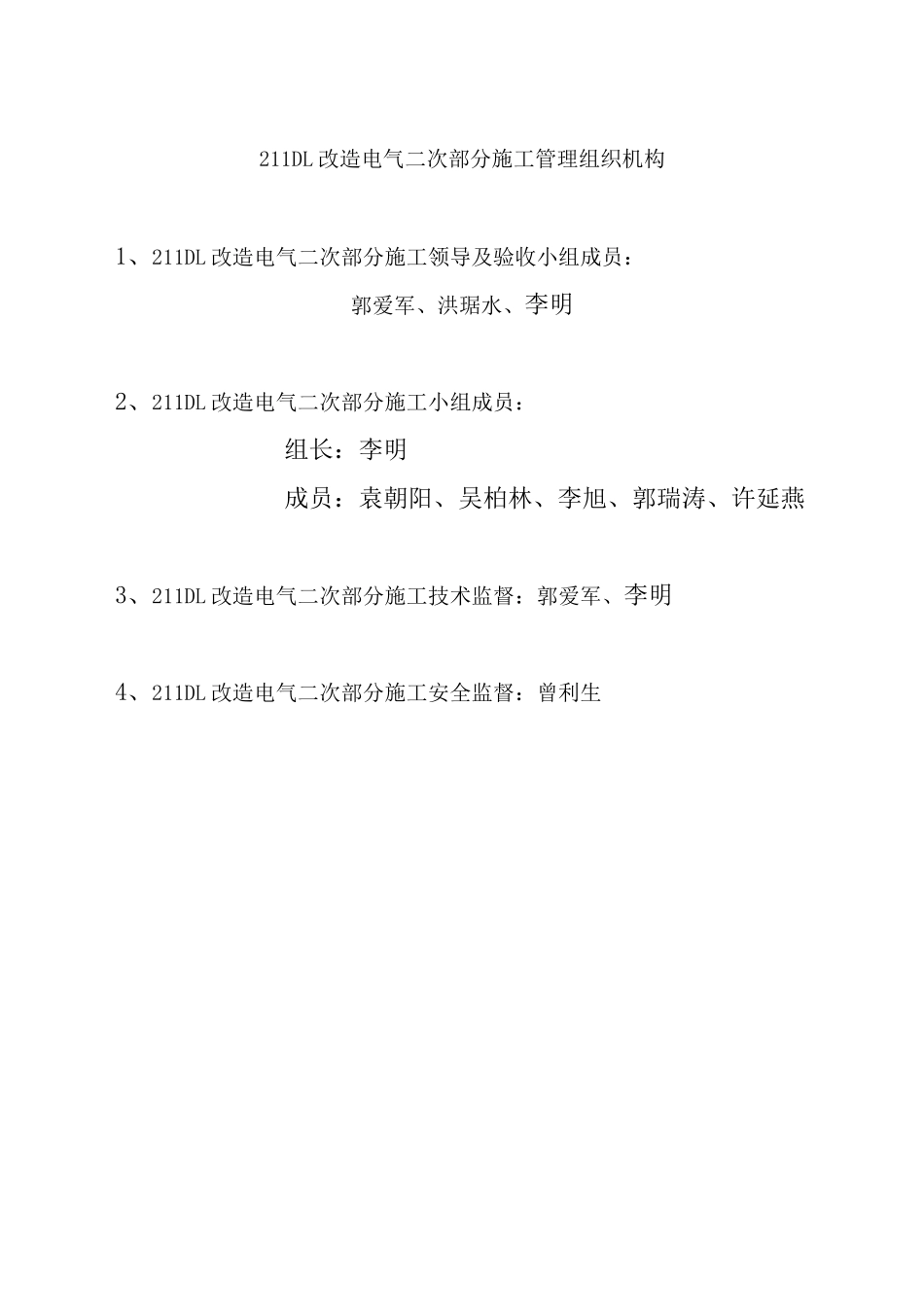

分类： 密级：UDC： 编码： 国电万安水力发电厂技术改造方案220KV 开关 211DL 改造电气二次部分施工调试方案 方案提交日期 2009 年 12 月 05 日技术方案名称：211DL 改造电气二次部分施工调试方案方案编写人：郭爱军生产技术部审核：总工审核：批准： 存厂档案室： □ 是 □ 否211DL 改造电气二次部分施工管理组织机构1、211DL 改造电气二次部分施工领导及验收小组成员：郭爱军、洪琚水、李明2、211DL 改造电气二次部分施工小组成员：组长：李明成员：袁朝阳、吴柏林、李旭、郭瑞涛、许延燕3、211DL 改造电气二次部分施工技术监督：郭爱军、李明4、211DL 改造电气二次部分施工安全监督：曾利生211DL 改造电气二次部分施工调试方案（一） 二次施工安全措施：—— 211DL 停电后，在开工前应检查以下措施是否已经做好：1、断路器控制回路安全措施：①．断开断路器直流控制电源；②．断开断路器及刀闸沟通控制电源、沟通动力电源：断开 211DL 间隔断路器及刀闸沟通控制电源、沟通动力电源。211DL 间隔沟通电源应在动力屏电源侧甩线、其中 1G、2G 的电源火线要从 PT 柜端子上甩线。③．以上所有断开的电源开关（或保险）均应悬挂禁止合闸标志牌。2、220KV 母差保护屏安全措施：①．断开母差保护端子排上 211DL 单元 CT 二次端子联片、从端子外侧短接 211DL 单元 CT 二次回路，避开施工过程中外部电压窜入；②．断开母差保护 211DL 单元失灵开入压板；③．断开母差保护跳 211DL 出口压板。3、211 间隔旧电缆芯线安全措施：①．自 211DL 间隔去 220KV 母联 231 断路器间隔的等电位联锁回路（GBM）电缆芯线，在甩线前应验电，在甩线后应用绝缘胶带包扎好。②．自 211DL 间隔去 220KV 母差保护隔离刀闸 1G，2G 开出线，在甩线前应验电，在甩线后应用绝缘胶带包扎好。③．自 211DL 间隔去 GIS 计量电压切换屏隔离刀闸 1G，2G 开出线，在甩线前应验电，在甩线后应用绝缘胶带包扎好④．211DL 间隔 1G、2G 分闸位置至 220KV 母线 PT（2511G、2522G）柜联锁回路，在甩线前应验电，在解开后应用绝缘胶带包扎好。⑤．211DL 间隔 1G、2G 的电源火线是由 PT（251YH、252YH）柜供电的，在甩线解开前应验电，在解开后应用绝缘胶带包扎好。⑥．至 LCU 的信号二次回路芯线解开后应用绝缘胶带包扎好。4、防止施工期间 1G、2G 误合闸的安全措施：为了防止施工期间 1G、2G 的拐臂被误碰...
