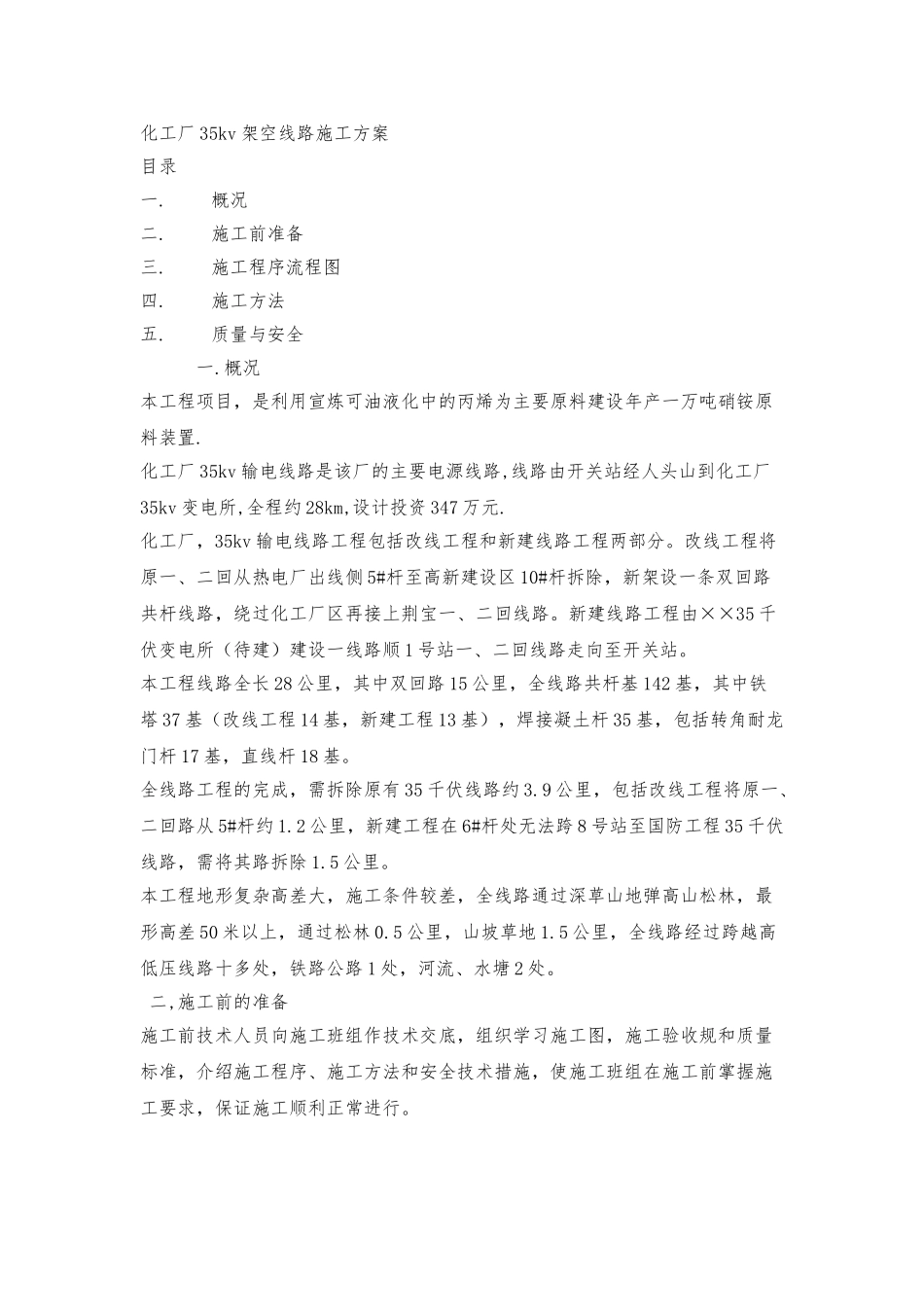

化工厂 35kv 架空线路施工方案目录一.概况二.施工前准备三.施工程序流程图四.施工方法 五.质量与安全 一.概况本工程项目,是利用宣炼可油液化中的丙烯为主要原料建设年产一万吨硝铵原料装置.化工厂 35kv 输电线路是该厂的主要电源线路,线路由开关站经人头山到化工厂35kv 变电所,全程约 28km,设计投资 347 万元.化工厂,35kv 输电线路工程包括改线工程和新建线路工程两部分。改线工程将原一、二回从热电厂出线侧 5#杆至高新建设区 10#杆拆除,新架设一条双回路共杆线路,绕过化工厂区再接上荆宝一、二回线路。新建线路工程由××35 千伏变电所(待建)建设一线路顺 1 号站一、二回线路走向至开关站。本工程线路全长 28 公里,其中双回路 15 公里,全线路共杆基 142 基,其中铁塔 37 基(改线工程 14 基,新建工程 13 基),焊接凝土杆 35 基,包括转角耐龙门杆 17 基,直线杆 18 基。全线路工程的完成,需拆除原有 35 千伏线路约 3.9 公里,包括改线工程将原一、二回路从 5#杆约 1.2 公里,新建工程在 6#杆处无法跨 8 号站至国防工程 35 千伏线路,需将其路拆除 1.5 公里。本工程地形复杂高差大,施工条件较差,全线路通过深草山地弹高山松林,最形高差 50 米以上,通过松林 0.5 公里,山坡草地 1.5 公里,全线路经过跨越高低压线路十多处,铁路公路 1 处,河流、水塘 2 处。 二,施工前的准备施工前技术人员向施工班组作技术交底,组织学习施工图,施工验收规和质量标准,介绍施工程序、施工方法和安全技术措施,使施工班组在施工前掌握施工要求,保证施工顺利正常进行。施工人员在施工前要熟悉施工现场,施工线路、地形条件,作到心中有数。施工前根据需要的工具和材料进行仔细检查,必符合质量和安全要求,铁塔在施工组立前,先进行予组装,检查合格后再运施工现场。三,施工程序流程图(见附图) 四, 施工方法 1.原材料与器材检验 架空电力线路使用的线材,不得有松股.交叉.断裂与破损;不应有严重腐蚀等现象.钢绞线.镀锌铁线表面的镀锌层应良好,无锈蚀.绝缘线表面应平整.光滑.色泽均匀.由黑色金属制造的附件和紧固件,除地脚罗栓外,应用热镀锌制品.各种连接罗栓的防松装置弹力应适宜,厚度应符合规定.金属附件与罗栓表面不应有裂纹.砂眼.锌皮脱落与锈蚀等现象.罗栓与罗母配合应良好.金具组装配合应良好,表面光洁.无毛刺.飞边.砂眼.气泡..镀锌良好无锈蚀.线夹转动灵活.与导线接触面符...
