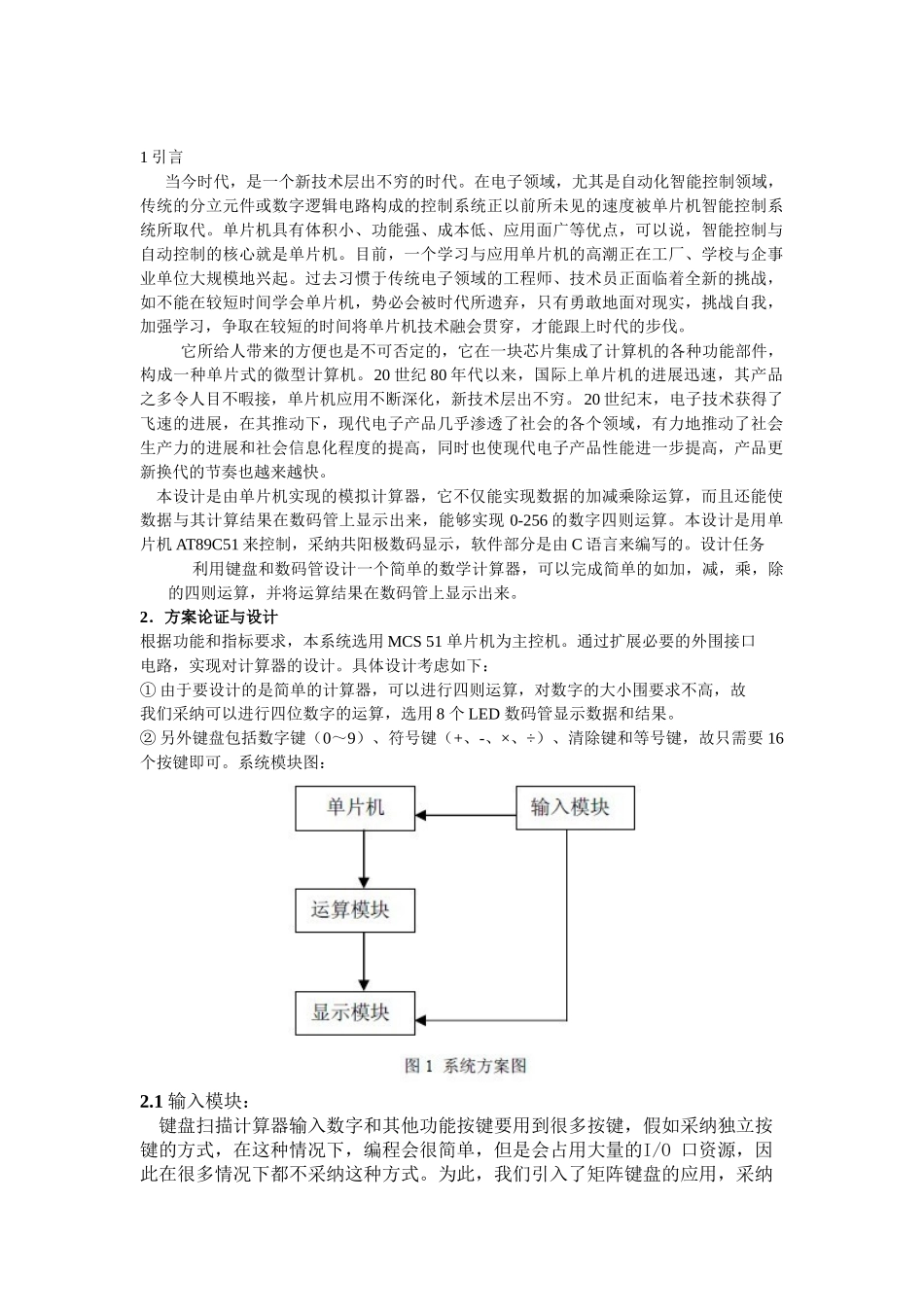

1 引言当今时代，是一个新技术层出不穷的时代。在电子领域，尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统正以前所未见的速度被单片机智能控制系统所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。目前，一个学习与应用单片机的高潮正在工厂、学校与企事业单位大规模地兴起。过去习惯于传统电子领域的工程师、技术员正面临着全新的挑战，如不能在较短时间学会单片机，势必会被时代所遗弃，只有勇敢地面对现实，挑战自我，加强学习，争取在较短的时间将单片机技术融会贯穿，才能跟上时代的步伐。 它所给人带来的方便也是不可否定的，它在一块芯片集成了计算机的各种功能部件，构成一种单片式的微型计算机。20 世纪 80 年代以来，国际上单片机的进展迅速，其产品之多令人目不暇接，单片机应用不断深化，新技术层出不穷。20 世纪末，电子技术获得了飞速的进展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的进展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。本设计是由单片机实现的模拟计算器，它不仅能实现数据的加减乘除运算，而且还能使数据与其计算结果在数码管上显示出来，能够实现 0-256 的数字四则运算。本设计是用单片机 AT89C51 来控制，采纳共阳极数码显示，软件部分是由 C 语言来编写的。设计任务利用键盘和数码管设计一个简单的数学计算器，可以完成简单的如加，减，乘，除的四则运算，并将运算结果在数码管上显示出来。2．方案论证与设计根据功能和指标要求，本系统选用 MCS 51 单片机为主控机。通过扩展必要的外围接口电路，实现对计算器的设计。具体设计考虑如下：① 由于要设计的是简单的计算器，可以进行四则运算，对数字的大小围要求不高，故我们采纳可以进行四位数字的运算，选用 8 个 LED 数码管显示数据和结果。② 另外键盘包括数字键（0～9）、符号键（+、-、×、÷）、清除键和等号键，故只需要 16 个按键即可。系统模块图：2.1 输入模块：键盘扫描计算器输入数字和其他功能按键要用到很多按键，假如采纳独立按键的方式，在这种情况下，编程会很简单，但是会占用大量的I/O 口资源，因此在很多情况下都不采纳这种方式。为此，我们引入了矩阵键盘的应用，采纳四条I/O 线作为行线，四条I/O 线作为列线组成键盘。在行线和列线的每...
