5万标立制氢装置临时用电方案

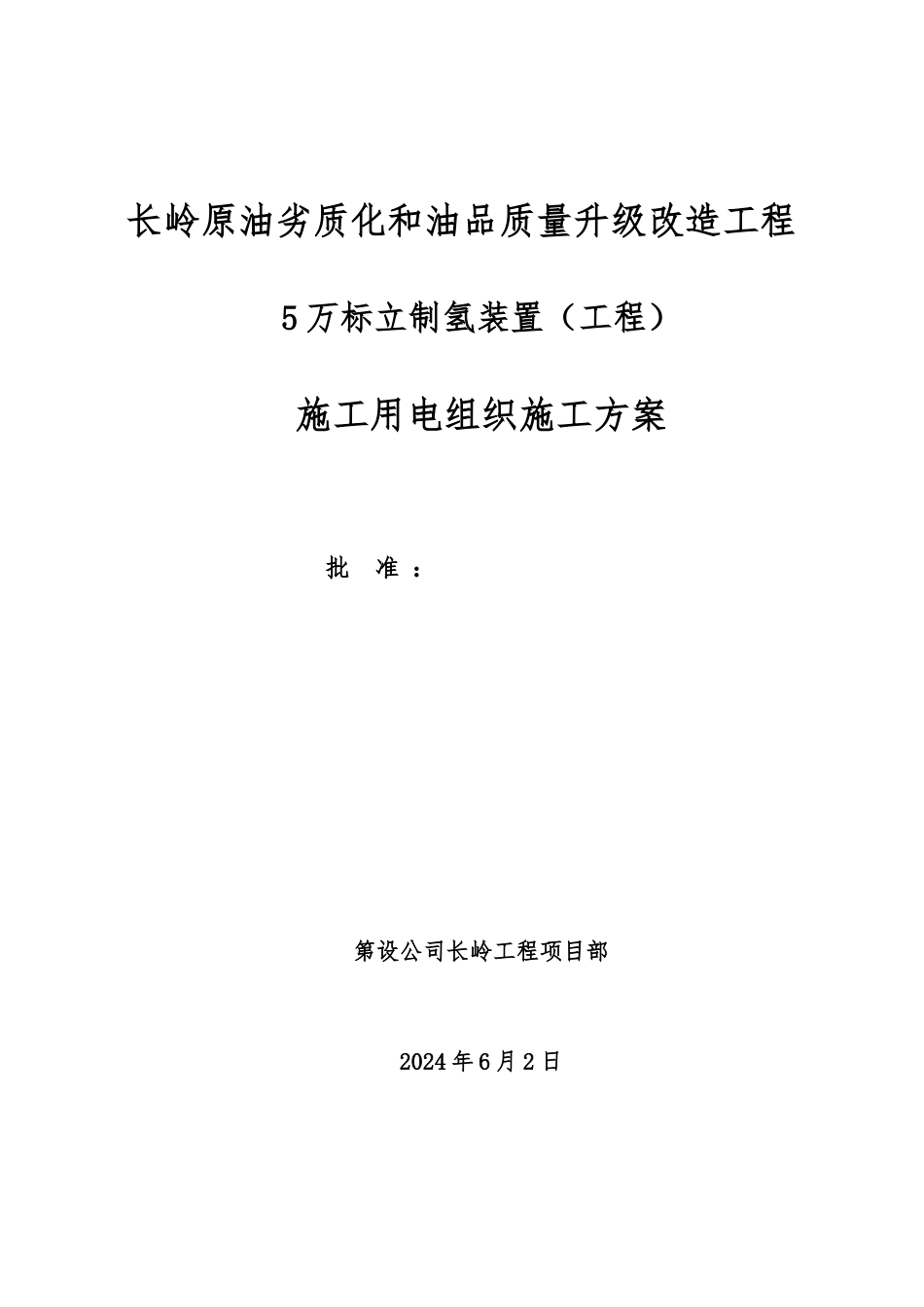

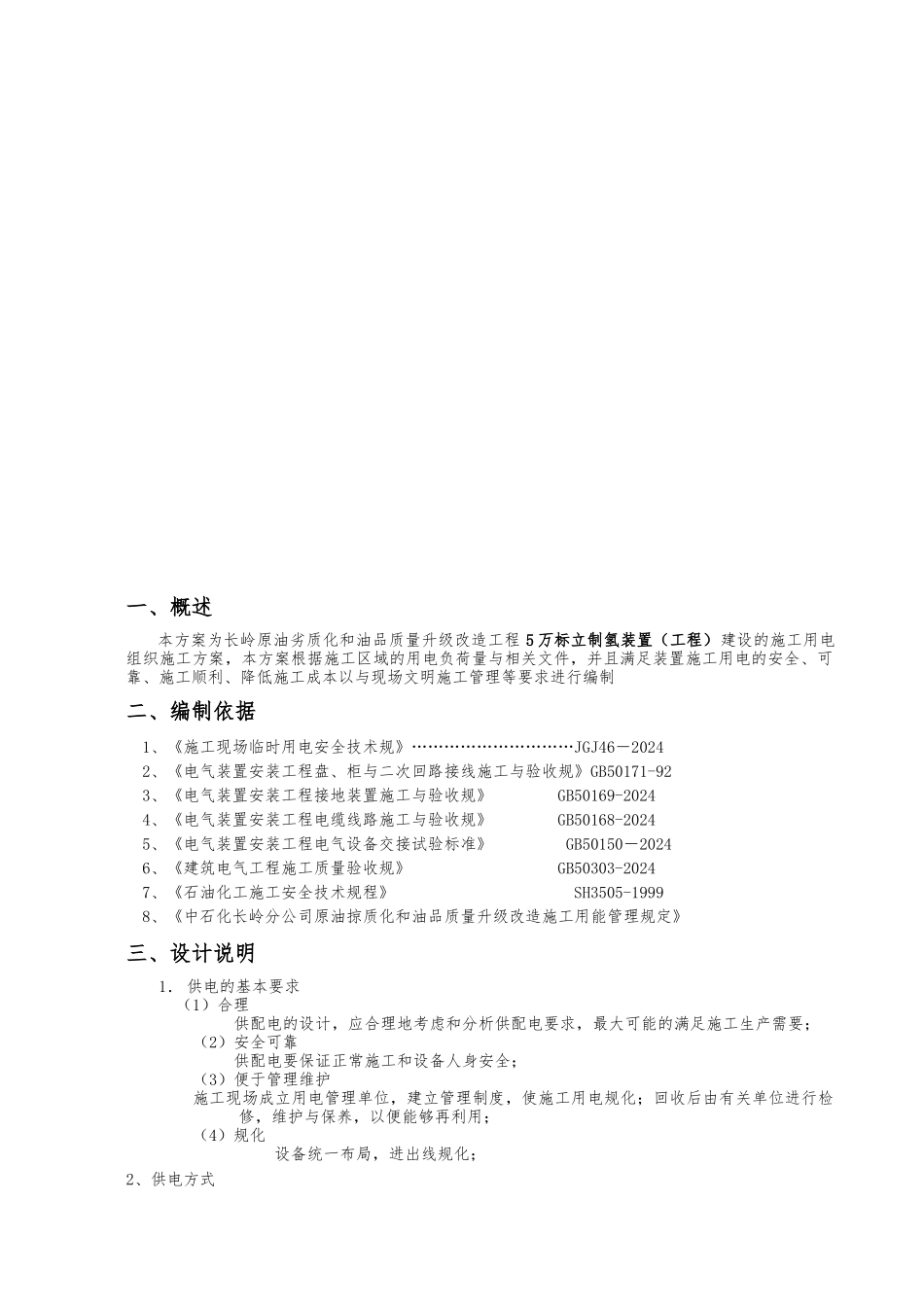

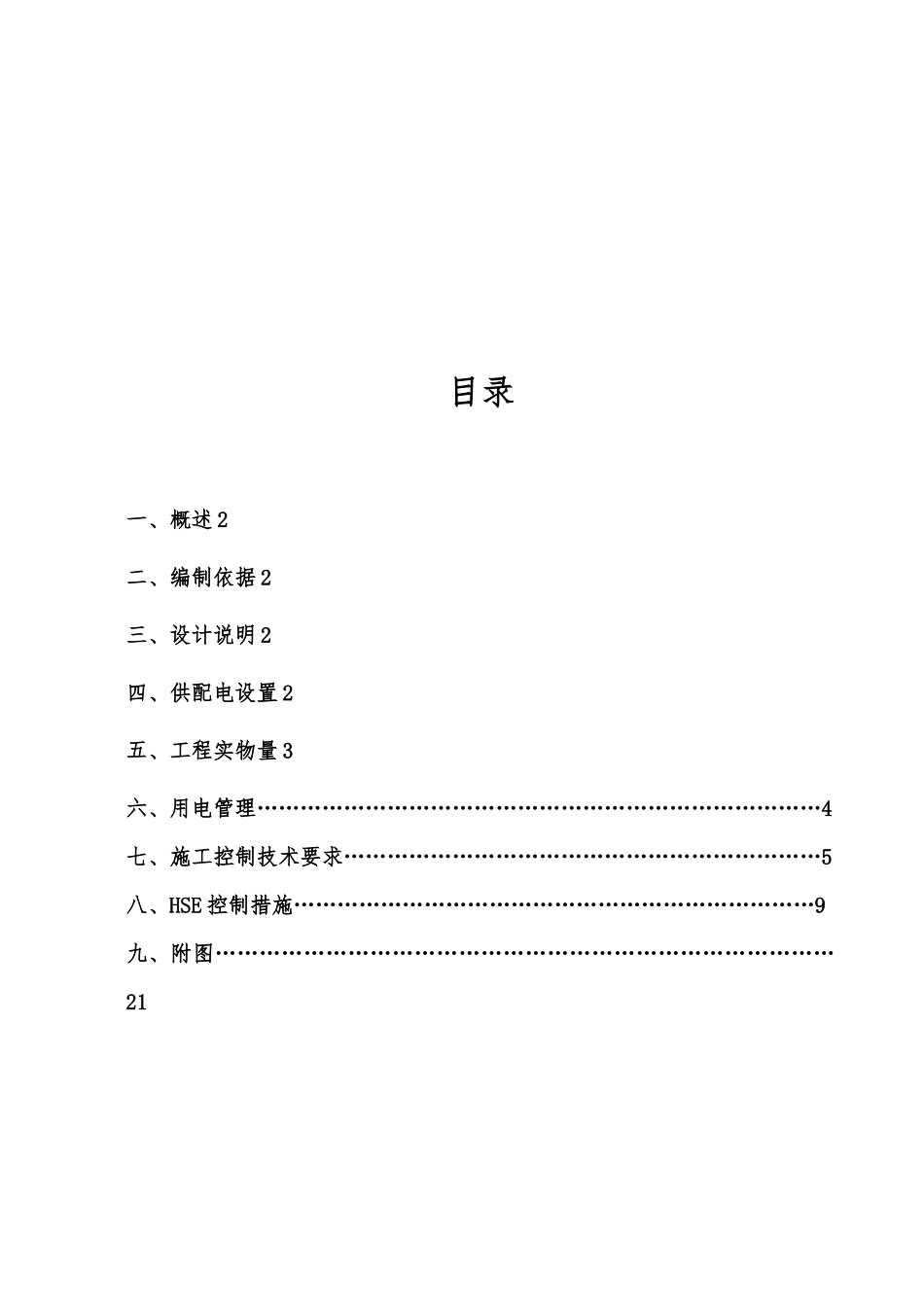

长岭原油劣质化和油品质量升级改造工程5 万标立制氢装置（工程）施工用电组织施工方案批 准 ：第设公司长岭工程项目部2024 年 6 月 2 日目录一、概述 2二、编制依据 2三、设计说明 2四、供配电设置 2五、工程实物量 3六、用电管理……………………………………………………………………4七、施工控制技术要求…………………………………………………………5八、HSE 控制措施………………………………………………………………9九、附图…………………………………………………………………………21一、概述本方案为长岭原油劣质化和油品质量升级改造工程 5 万标立制氢装置（工程）建设的施工用电组织施工方案，本方案根据施工区域的用电负荷量与相关文件，并且满足装置施工用电的安全、可靠、施工顺利、降低施工成本以与现场文明施工管理等要求进行编制二、编制依据1、《施工现场临时用电安全技术规》…………………………JGJ46－20242、《电气装置安装工程盘、柜与二次回路接线施工与验收规》GB50171-923、《电气装置安装工程接地装置施工与验收规》 GB50169-20244、《电气装置安装工程电缆线路施工与验收规》 GB50168-20245、《电气装置安装工程电气设备交接试验标准》 GB50150－20246、《建筑电气工程施工质量验收规》 GB50303-20247、《石油化工施工安全技术规程》 SH3505-19998、《中石化长岭分公司原油掠质化和油品质量升级改造施工用能管理规定》三、设计说明1． 供电的基本要求（1）合理 供配电的设计，应合理地考虑和分析供配电要求，最大可能的满足施工生产需要；（2）安全可靠 供配电要保证正常施工和设备人身安全；（3）便于管理维护施工现场成立用电管理单位，建立管理制度，使施工用电规化；回收后由有关单位进行检修，维护与保养，以便能够再利用；（4）规化设备统一布局，进出线规化；2、供电方式根据工程项目的规模和现场实际需求，从甲方提供的一级配电柜引出三路电源，接入乙方三个二级配电柜，三级配电箱具体安装应根据现场实际情况由施工各单位自定。供配电电缆采纳三相五线制，设备接地用电缆中 PE 线接地。四、供配电设置1、用电量计算施工场地临时供电包括动力用电与照明用电两种，按下列几点情况计算用电量：1）全施工场地使用的电动机械设备、电动工具和照明的用电量；2）施工总进度计划中施工高峰期间用电机械设备的最高数量；3）各种电力机械设备在工作中的利用情况。总用电量按下式计算：P...
