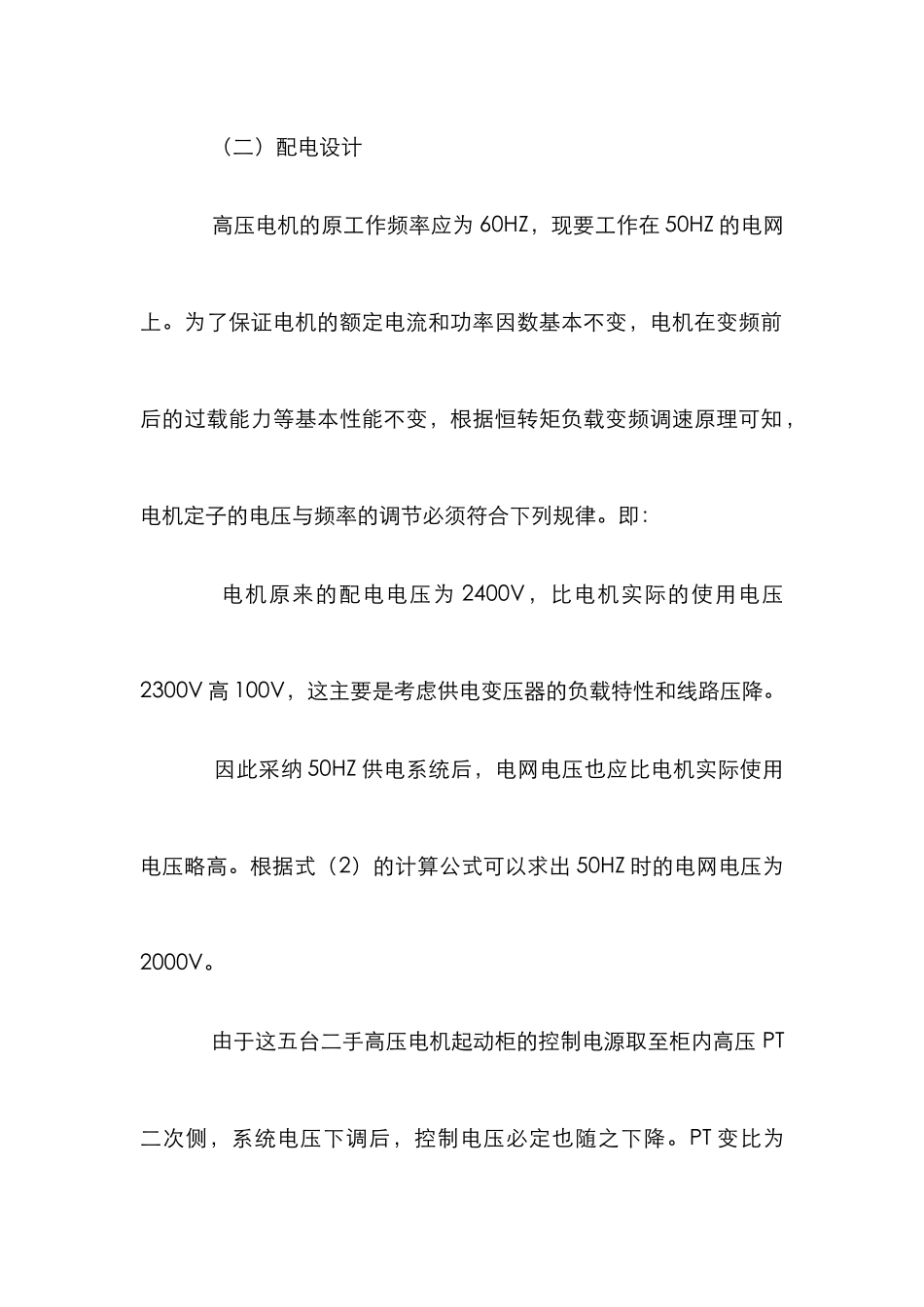

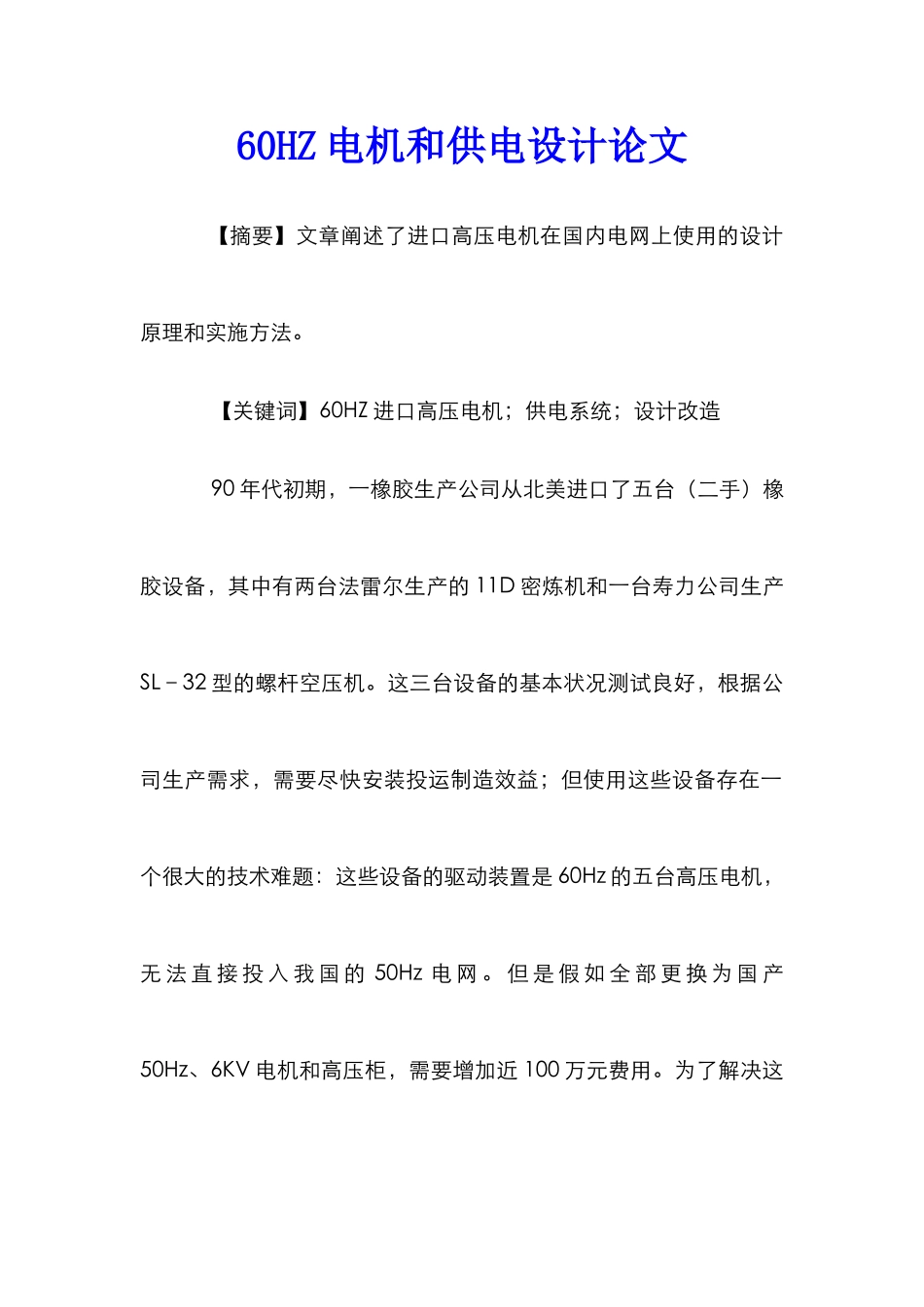

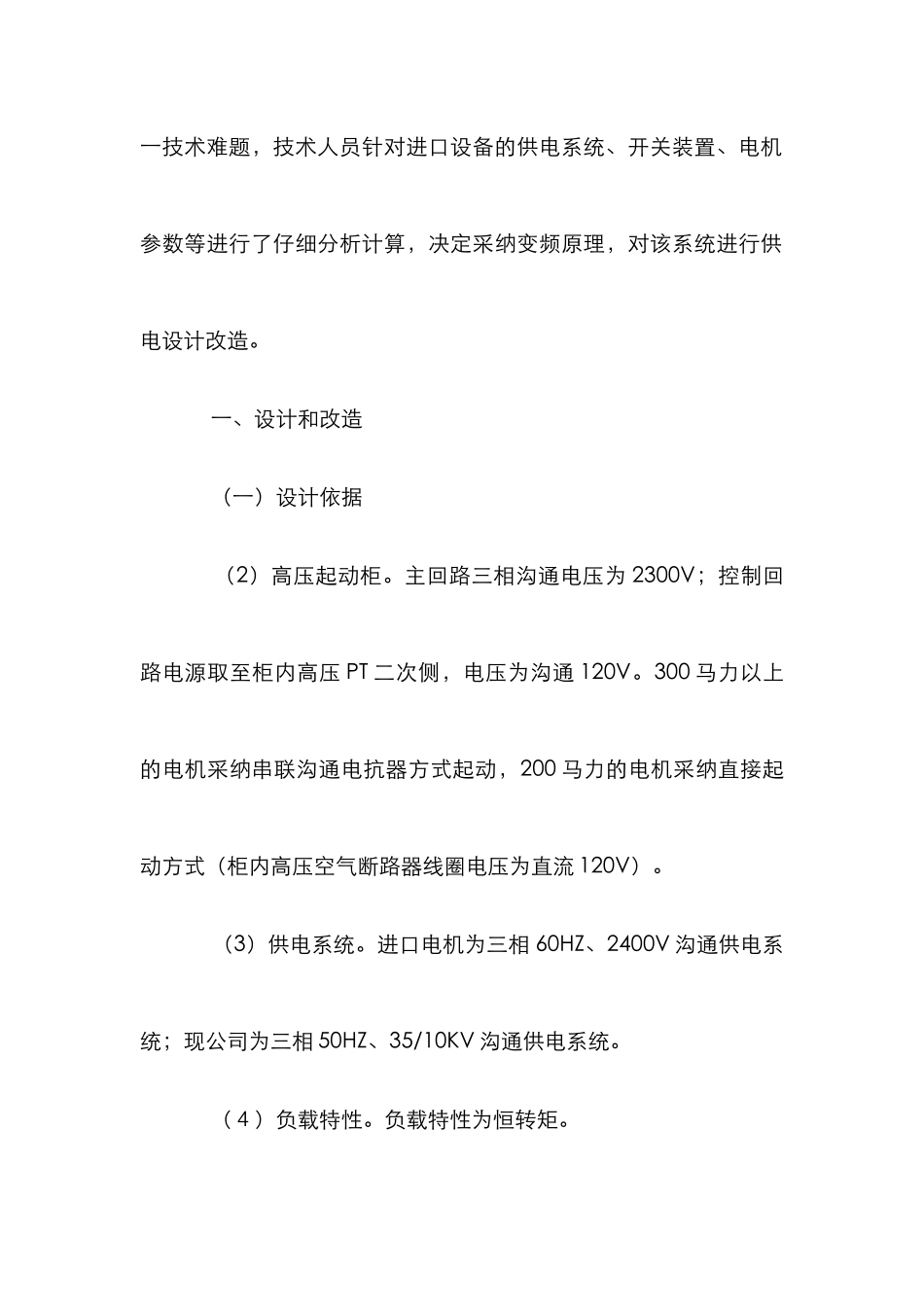

60HZ 电机和供电设计论文 【摘要】文章阐述了进口高压电机在国内电网上使用的设计原理和实施方法。 【关键词】60HZ 进口高压电机；供电系统；设计改造 90 年代初期，一橡胶生产公司从北美进口了五台（二手）橡胶设备，其中有两台法雷尔生产的 11D 密炼机和一台寿力公司生产SL–32 型的螺杆空压机。这三台设备的基本状况测试良好，根据公司生产需求，需要尽快安装投运制造效益；但使用这些设备存在一个很大的技术难题：这些设备的驱动装置是 60Hz 的五台高压电机，无 法 直 接 投 入 我 国 的 50Hz 电 网 。 但 是 假 如 全 部 更 换 为 国 产50Hz、6KV 电机和高压柜，需要增加近 100 万元费用。为了解决这一技术难题，技术人员针对进口设备的供电系统、开关装置、电机参数等进行了仔细分析计算，决定采纳变频原理，对该系统进行供电设计改造。 一、设计和改造 （一）设计依据 （2）高压起动柜。主回路三相沟通电压为 2300V；控制回路电源取至柜内高压 PT 二次侧，电压为沟通 120V。300 马力以上的电机采纳串联沟通电抗器方式起动，200 马力的电机采纳直接起动方式（柜内高压空气断路器线圈电压为直流 120V）。 （3）供电系统。进口电机为三相 60HZ、2400V 沟通供电系统；现公司为三相 50HZ、35/10KV 沟通供电系统。 （４）负载特性。负载特性为恒转矩。 （二）配电设计 高压电机的原工作频率应为 60HZ，现要工作在 50HZ 的电网上。为了保证电机的额定电流和功率因数基本不变，电机在变频前后的过载能力等基本性能不变，根据恒转矩负载变频调速原理可知，电机定子的电压与频率的调节必须符合下列规律。即： 电机原来的配电电压为 2400V，比电机实际的使用电压2300V 高 100V，这主要是考虑供电变压器的负载特性和线路压降。 因此采纳 50HZ 供电系统后，电网电压也应比电机实际使用电压略高。根据式（2）的计算公式可以求出 50HZ 时的电网电压为2000V。 由于这五台二手高压电机起动柜的控制电源取至柜内高压 PT二次侧，系统电压下调后，控制电压必定也随之下降。PT 变比为20:1，当系统电压降到 2000V 时，控制电压降为 100V。对于50HZ、100V 的沟通电源能否保证柜内电气元件可靠动作，我们通过 试 验 的 方 法 进 行 了 考 证 ， 即 采 纳 调 压 器 分 别 在90V、100V、110V 电压值上做 10 次操作试验，并分别保持 2 小时，结果柜内电气元件动作...
