ADMC401+PSD311两片系统应用方法

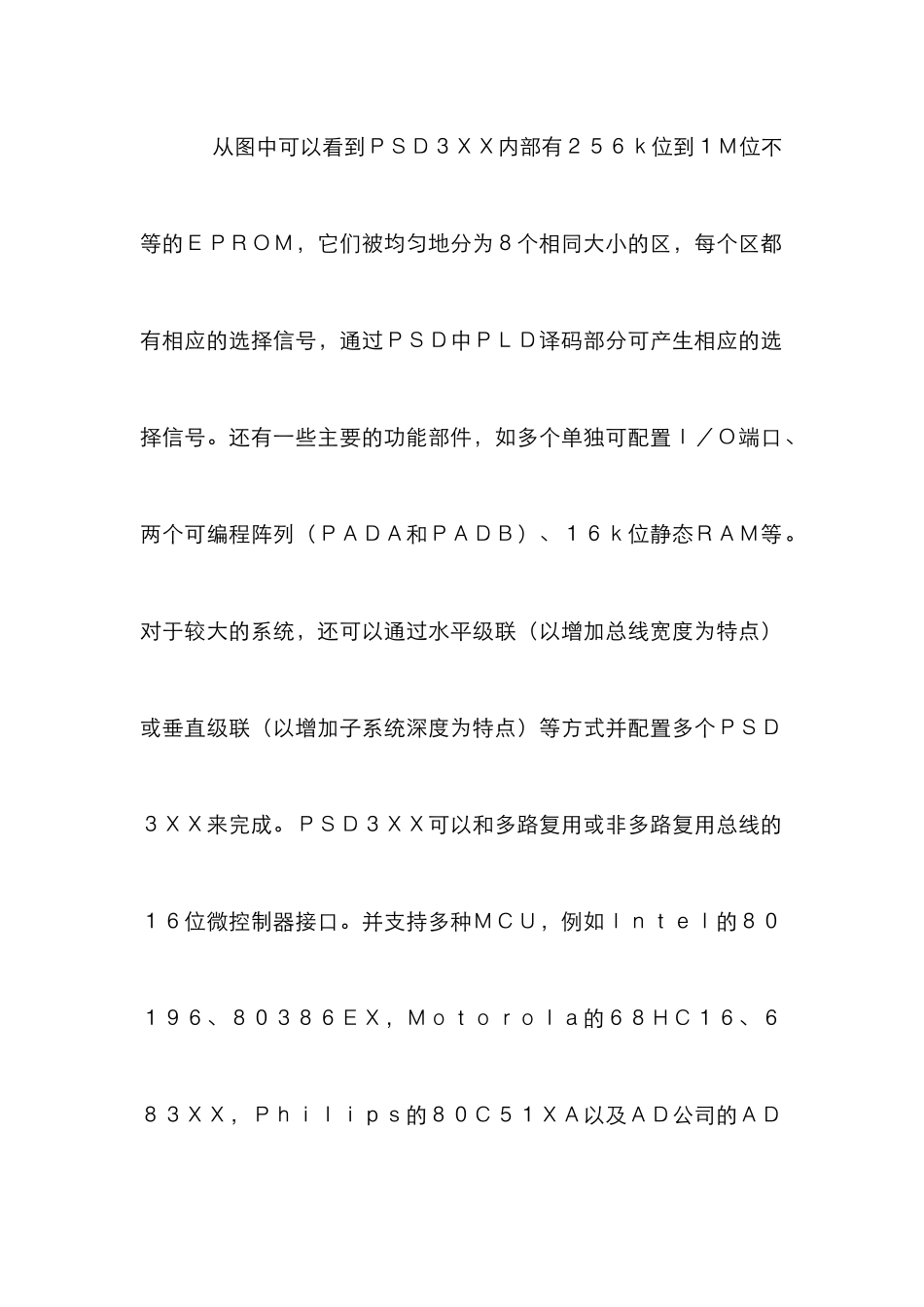

ADMC401+PSD311 两片系统应用方法 １ＰＳＤ芯片说明 对于一个单片机系统，假如采纳常规的ＲＡＭ、ＲＯＭ和逻辑器件分离的系统连接方式，必定会使整个控制电路过于庞杂，从而给设计和调试带来很大的困难，同时也会降低系统的稳定性。而美国ＷＳＩ公司生产的可编程外围逻辑器件ＰＳＤ系列芯片内集成有ＥＰＲＯＭ、ＳＲＡＭ和ＰＬＤ阵列等部件，它将单片机所需的多个外围芯片集成在一个芯片内，从而大大地简化了硬件电路的设计，减少了印制电路板的面积，缩短了开发周期。图１是ＰＳＤ３系列器件的组成结构。 从图中可以看到ＰＳＤ３ＸＸ内部有２５６ｋ位到１Ｍ位不等的ＥＰＲＯＭ，它们被均匀地分为８个相同大小的区，每个区都有相应的选择信号，通过ＰＳＤ中ＰＬＤ译码部分可产生相应的选择信号。还有一些主要的功能部件，如多个单独可配置Ｉ／Ｏ端口、两个可编程阵列（ＰＡＤＡ和ＰＡＤＢ）、１６ｋ位静态ＲＡＭ等。对于较大的系统，还可以通过水平级联（以增加总线宽度为特点）或垂直级联（以增加子系统深度为特点）等方式并配置多个ＰＳＤ３ＸＸ来完成。ＰＳＤ３ＸＸ可以和多路复用或非多路复用总线的１６位微控制器接口。并支持多种ＭＣＵ，例如Ｉｎｔｅｌ的８０１９６、８０３８６ＥＸ，Ｍｏｔｏｒｏｌａ的６８ＨＣ１６、６８３ＸＸ，Ｐｈｉｌｉｐｓ的８０Ｃ５１ＸＡ以及ＡＤ公司的ＡＤＳＰ２１０５等。如此大的储存空间和功能单元极大地方便了单片机的嵌入式设计，同时地为用户提供了更为简单灵活的解决方案。图２是常规的单片机系统和由ＰＳＤ组成的系统进行硬件结构比较的示意图，可见运用ＰＳＤ后，系统结构得到极大简化。 ２ＡＤＭＣ４０１芯片说明 对于系统设计者来说，数字信号处理（ＤＳＰ）的普遍使用正在成为一股潮流。ＡＤＭＣ４０１?１??２?芯片即是一个基于单片ＤＳＰ的控制器，适合工业应用领域中的高性能控制。该芯片集成了一个２６ＭＩＰＳ定点内核ＡＤＳＰ－２１７１，其编码与ＡＤＳＰ－２１ｘｘＤＳＰ系列完全兼容。该内核具有一套完备的外围控制接口，可以在高度集成环境中快速实现对元器件的控制。另外，它还包含三个计算单元、两个数据地址发生器和一个程序定序器，其中计算单元包含一个算术逻辑单元ＡＬＵ、一个乘法／累加器?ＭＡＣ?和一个桶式移位器，而内核也增加了位操作、平方、四舍五入和全局中断屏蔽等指令。除此之外，ＡＤＭＣ４０１芯片还包括两个灵活的双缓冲器以及双向同步串行口。图３为ＡＤＭＣ４０...
