ANSYS常用命令大全

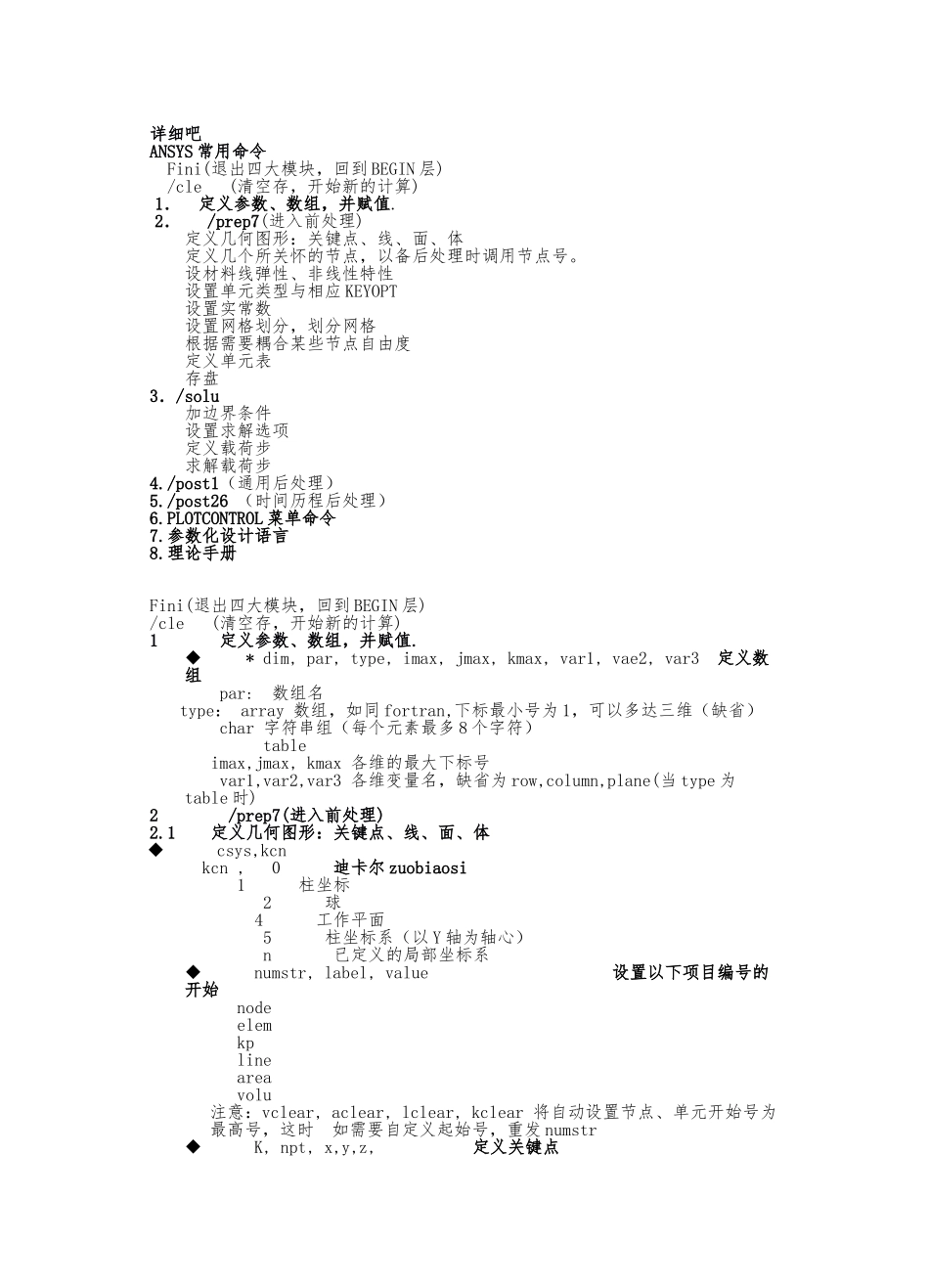

ANSYS常用命令大全_第1页
1/13

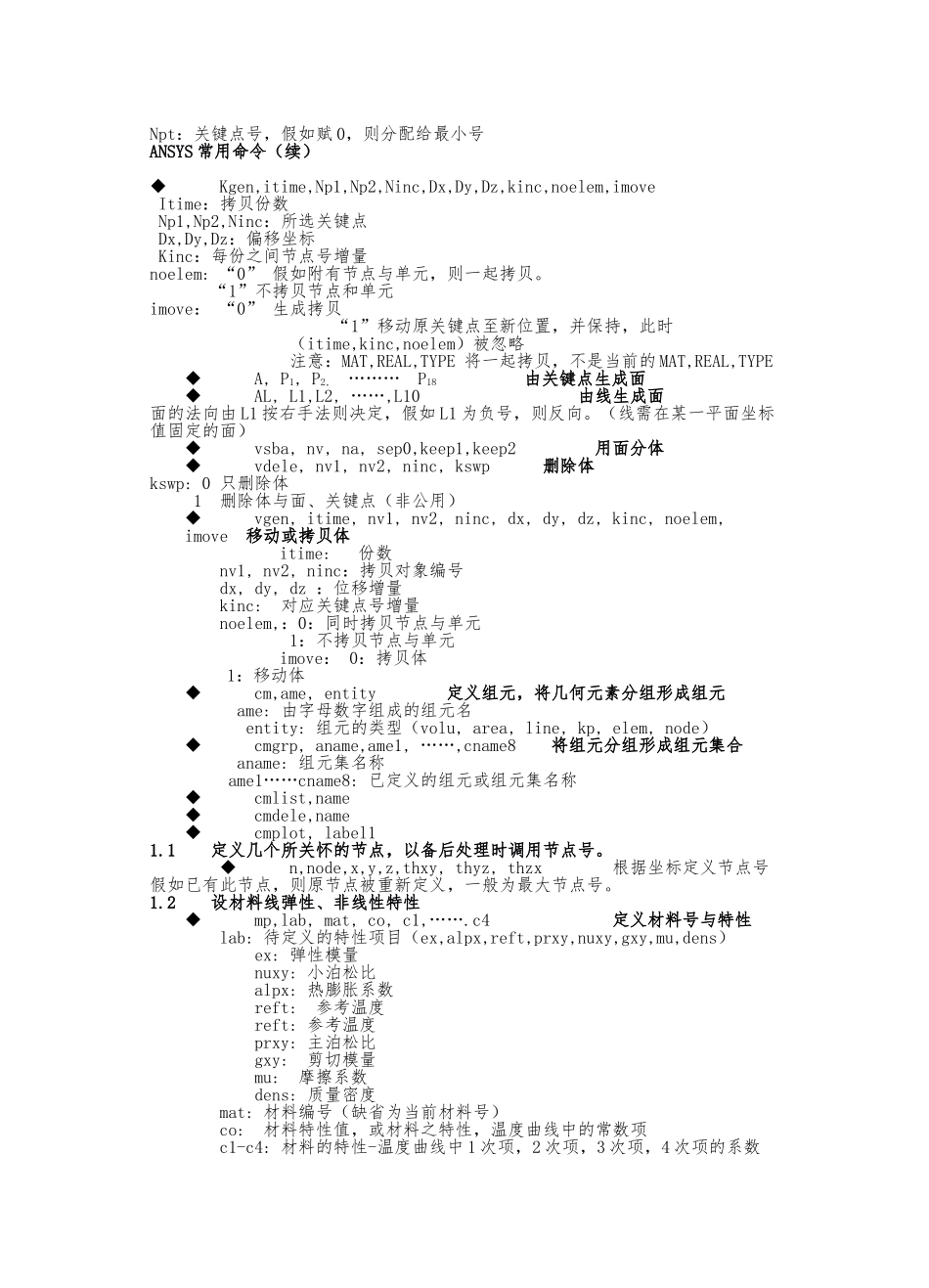

ANSYS常用命令大全_第2页
2/13

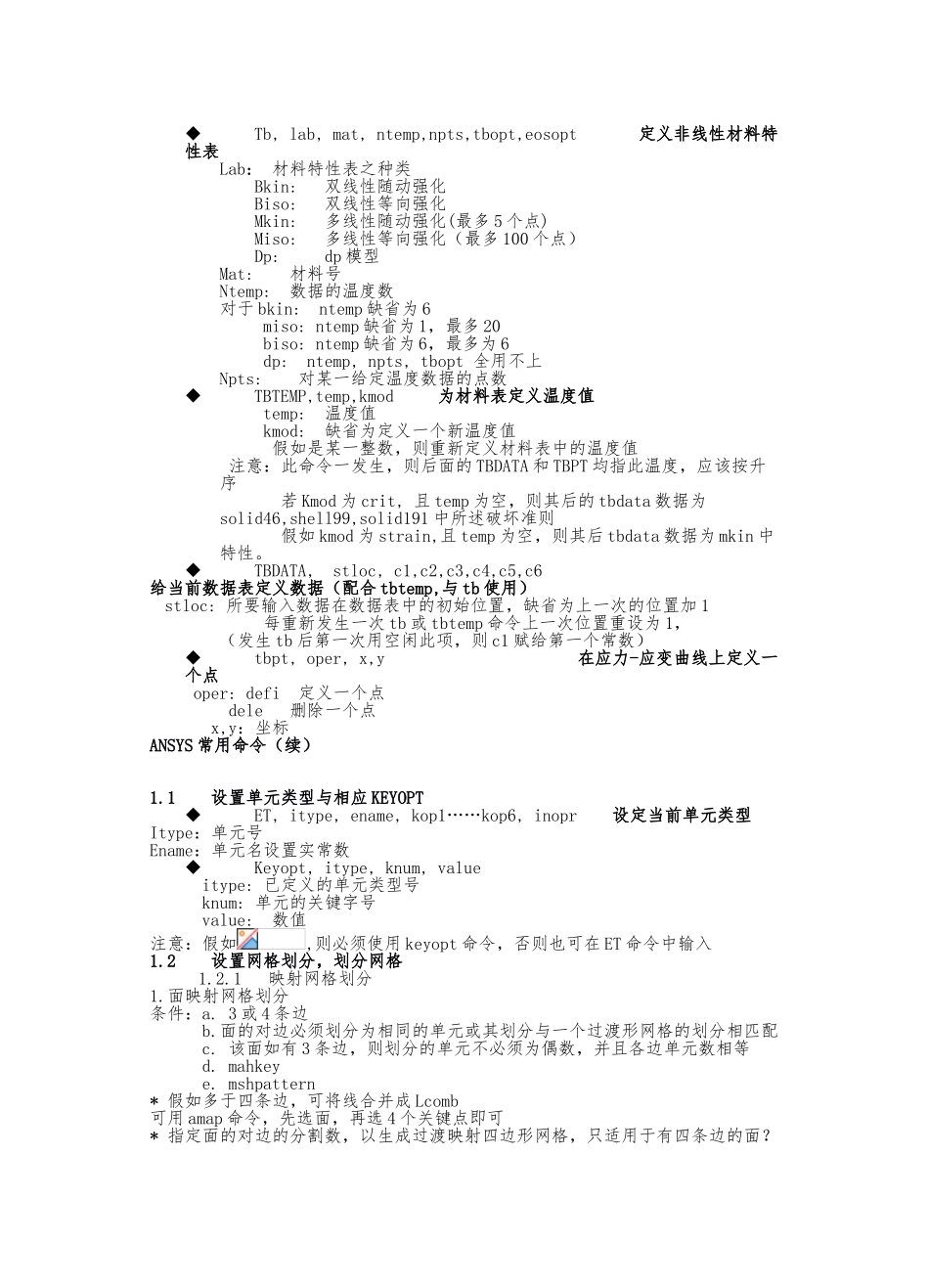

ANSYS常用命令大全_第3页
3/13
详细吧ANSYS 常用命令Fini(退出四大模块,回到 BEGIN 层)/cle (清空存,开始新的计算)1. 定义参数、数组,并赋值.2. /prep7(进入前处理)定义几何图形:关键点、线、面、体定义几个所关怀的节点,以备后处理时调用节点号。设材料线弹性、非线性特性设置单元类型与相应 KEYOPT设置实常数设置网格划分,划分网格根据需要耦合某些节点自由度定义单元表存盘3./solu加边界条件设置求解选项定义载荷步求解载荷步4./post1(通用后处理)5./post26 (时间历程后处理)6.PLOTCONTROL 菜单命令7.参数化设计语言8.理论手册 Fini(退出四大模块,回到 BEGIN 层)/cle (清空存,开始新的计算)1 定义参数、数组,并赋值. * dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type: array 数组,如同 fortran,下标最小号为 1,可以多达三维(缺省)char 字符串组(每个元素最多 8 个字符) table imax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名,缺省为 row,column,plane(当 type 为table 时)2 /prep7(进入前处理)2.1 定义几何图形:关键点、线、面、体 csys,kcn kcn , 0 迪卡尔 zuobiaosi 1 柱坐标 2 球 4 工作平面 5 柱坐标系(以 Y 轴为轴心) n 已定义的局部坐标系 numstr, label, value 设置以下项目编号的开始 node elem kp line area volu注意:vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号,这时 如需要自定义起始号,重发 numstr K, npt, x,y,z, 定义关键点Npt:关键点号,假如赋 0,则分配给最小号 ANSYS 常用命令(续)  Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imove Itime:拷贝份数 Np1,Np2,Ninc:所选关键点 Dx,Dy,Dz:偏移坐标 Kinc:每份之间节点号增量noelem: “0” 假如附有节点与单元,则一起拷贝。 “1”不拷贝节点和单元imove: “0” 生成拷贝 “1”移动原关键点至新位置,并保持,此时(itime,kinc,noelem)被忽略注意:MAT,REAL,TYPE 将一起拷贝,不是当前的 MAT,REAL,TYPE A, P1, P2, ……… P18 由关键点生成面 AL, L1,L2, ……,L10 由线生成面面的法向由 L1 按右手法则决定,假如 L1 为负号,则反向。(线需在某一平面坐标值固定的面) vsba, nv, na, sep0,keep1,keep2 用面分体 vdele, nv1, nv2, ninc, kswp ...
