BV产品使用说明书

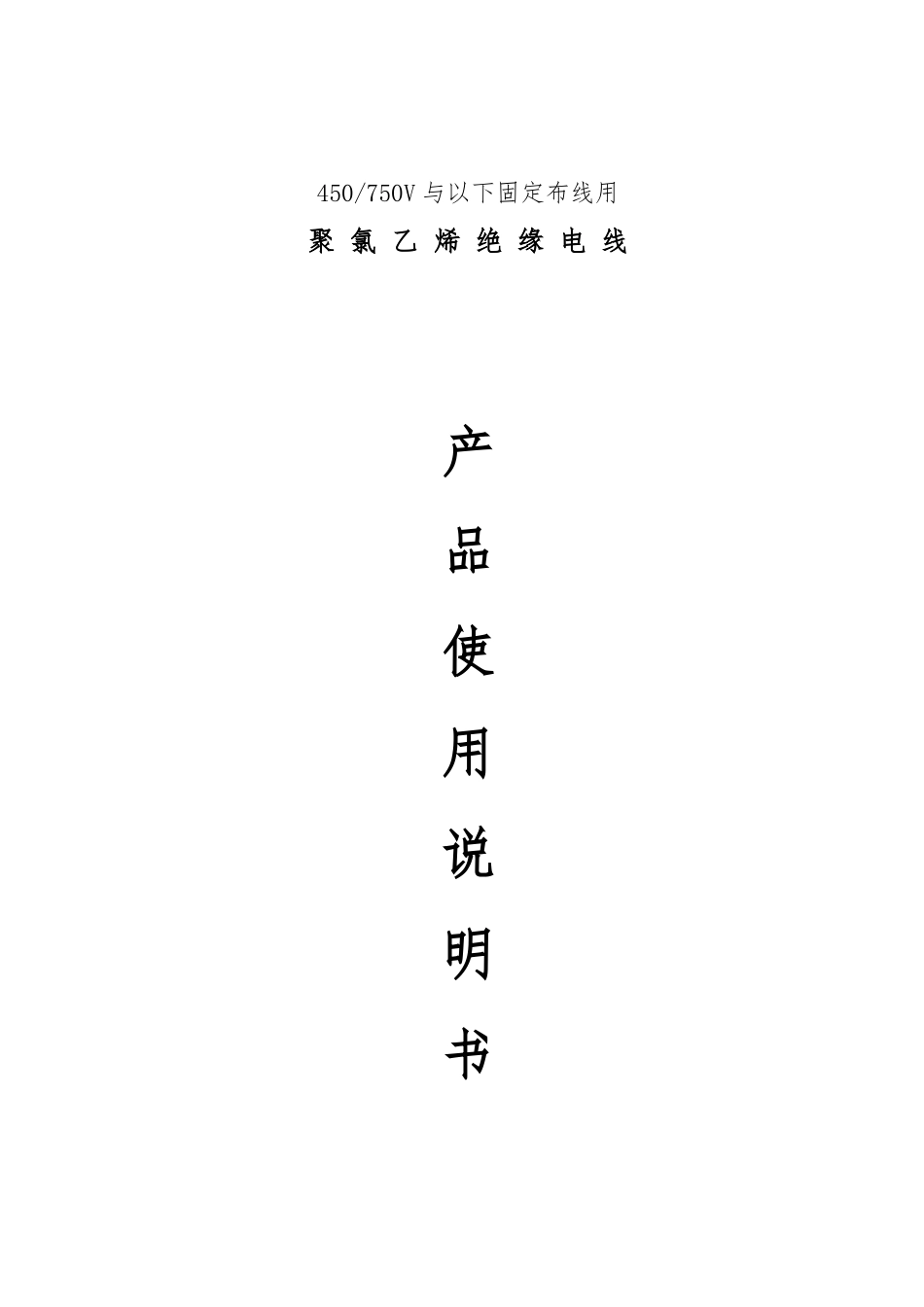

BV产品使用说明书_第1页
1/5

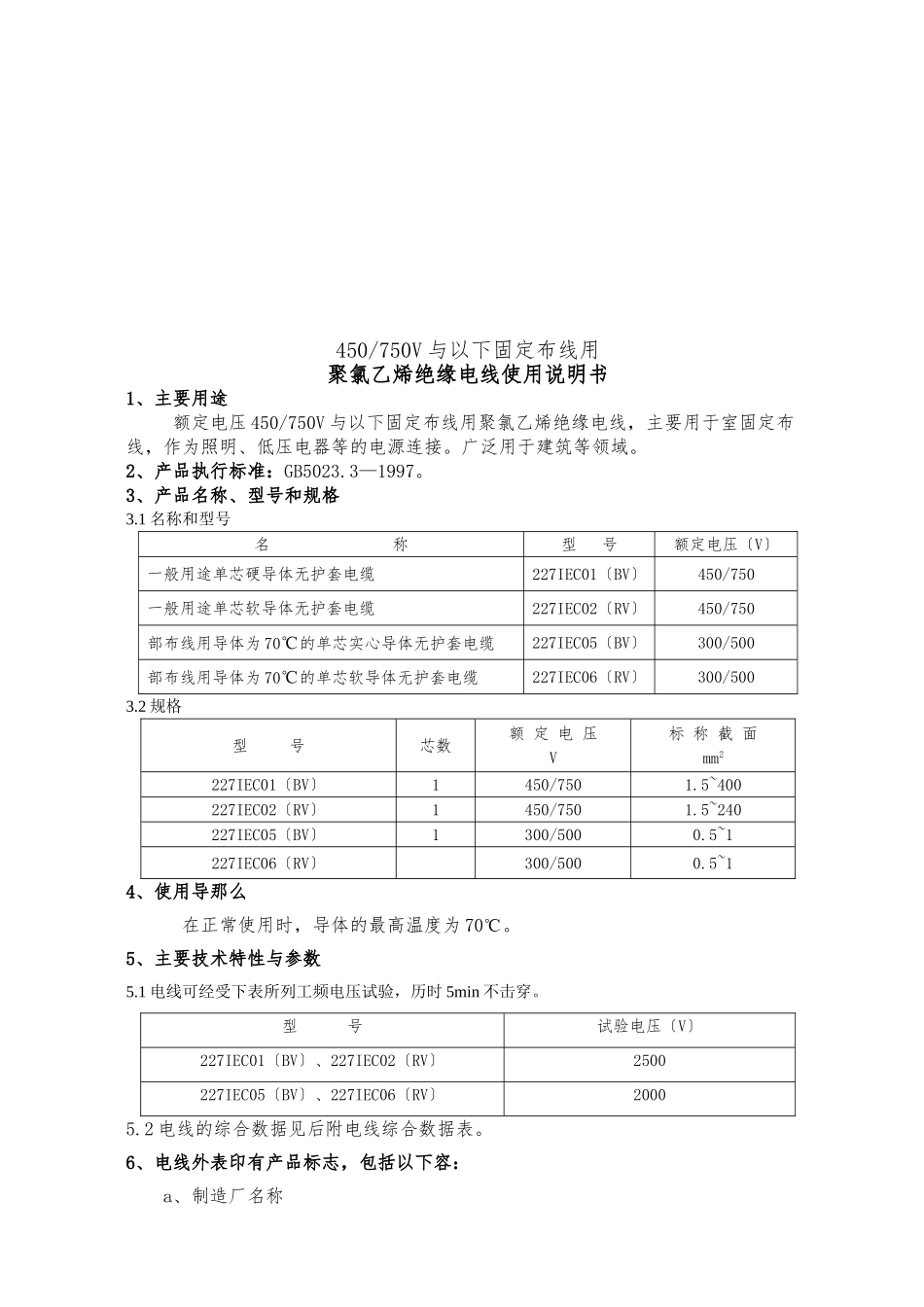

BV产品使用说明书_第2页
2/5

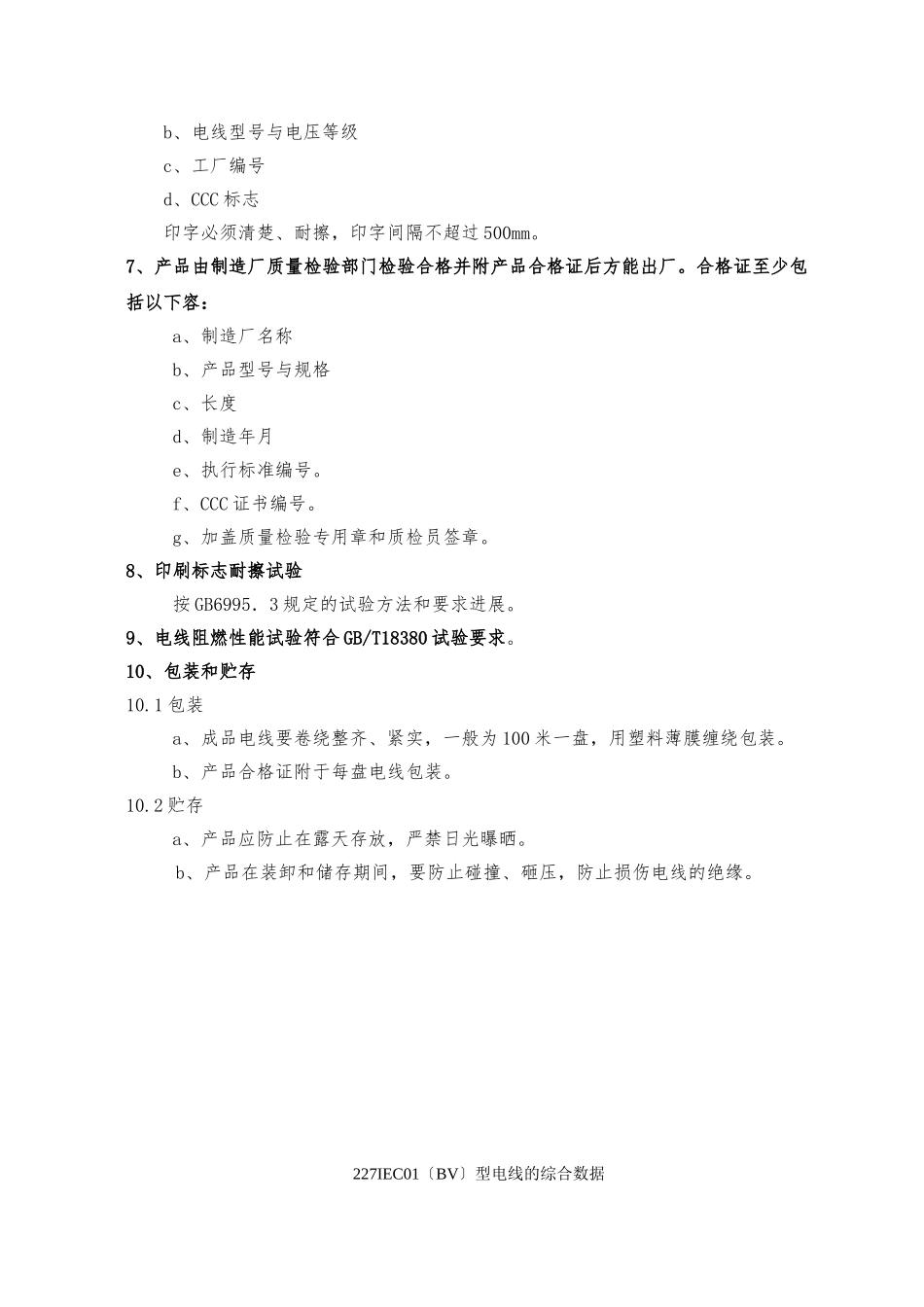

BV产品使用说明书_第3页
3/5
450/750V 与以下固定布线用聚 氯 乙 烯 绝 缘 电 线产 品 使 用 说 明 书450/750V 与以下固定布线用聚氯乙烯绝缘电线使用说明书1、主要用途 额定电压 450/750V 与以下固定布线用聚氯乙烯绝缘电线,主要用于室固定布线,作为照明、低压电器等的电源连接。广泛用于建筑等领域。2、产品执行标准:GB5023.3—1997。3、产品名称、型号和规格3.1 名称和型号名 称型 号额定电压〔V〕一般用途单芯硬导体无护套电缆227IEC01〔BV〕450/750一般用途单芯软导体无护套电缆227IEC02〔RV〕450/750部布线用导体为 70℃的单芯实心导体无护套电缆227IEC05〔BV〕300/500部布线用导体为 70℃的单芯软导体无护套电缆227IEC06〔RV〕300/5003.2 规格型 号芯数额 定 电 压V标 称 截 面mm2227IEC01〔BV〕1450/7501.5~400227IEC02〔RV〕1450/7501.5~240227IEC05〔BV〕1300/5000.5~1227IEC06〔RV〕300/5000.5~14、使用导那么 在正常使用时,导体的最高温度为 70℃。5、主要技术特性与参数5.1 电线可经受下表所列工频电压试验,历时 5min 不击穿。型 号试验电压〔V〕227IEC01〔BV〕、227IEC02〔RV〕2500227IEC05〔BV〕、227IEC06〔RV〕20005.2 电线的综合数据见后附电线综合数据表。6、电线外表印有产品标志,包括以下容:a、制造厂名称 b、电线型号与电压等级c、工厂编号d、CCC 标志印字必须清楚、耐擦,印字间隔不超过 500mm。7、产品由制造厂质量检验部门检验合格并附产品合格证后方能出厂。合格证至少包括以下容: a、制造厂名称 b、产品型号与规格 c、长度 d、制造年月 e、执行标准编号。 f、CCC 证书编号。 g、加盖质量检验专用章和质检员签章。8、印刷标志耐擦试验 按 GB6995.3 规定的试验方法和要求进展。9、电线阻燃性能试验符合 GB/T18380 试验要求。10、包装和贮存 10.1 包装 a、成品电线要卷绕整齐、紧实,一般为 100 米一盘,用塑料薄膜缠绕包装。 b、产品合格证附于每盘电线包装。10.2 贮存 a、产品应防止在露天存放,严禁日光曝晒。 b、产品在装卸和储存期间,要防止碰撞、砸压,防止损伤电线的绝缘。227IEC01〔BV〕型电线的综合数据导体标称截面mm2绝缘厚度规定值mm平均外径上限mm导体最大直流电阻Ω/km70 时最小绝缘电阻MΩ·km1.52.546101625355070951201501852403004000.70.80.80.81.01.01.21.21.41.41.61.61.82.02.22.42.63.33.94.44.96.88.09.811.013.015.017.019.021.023.526.529.533....
