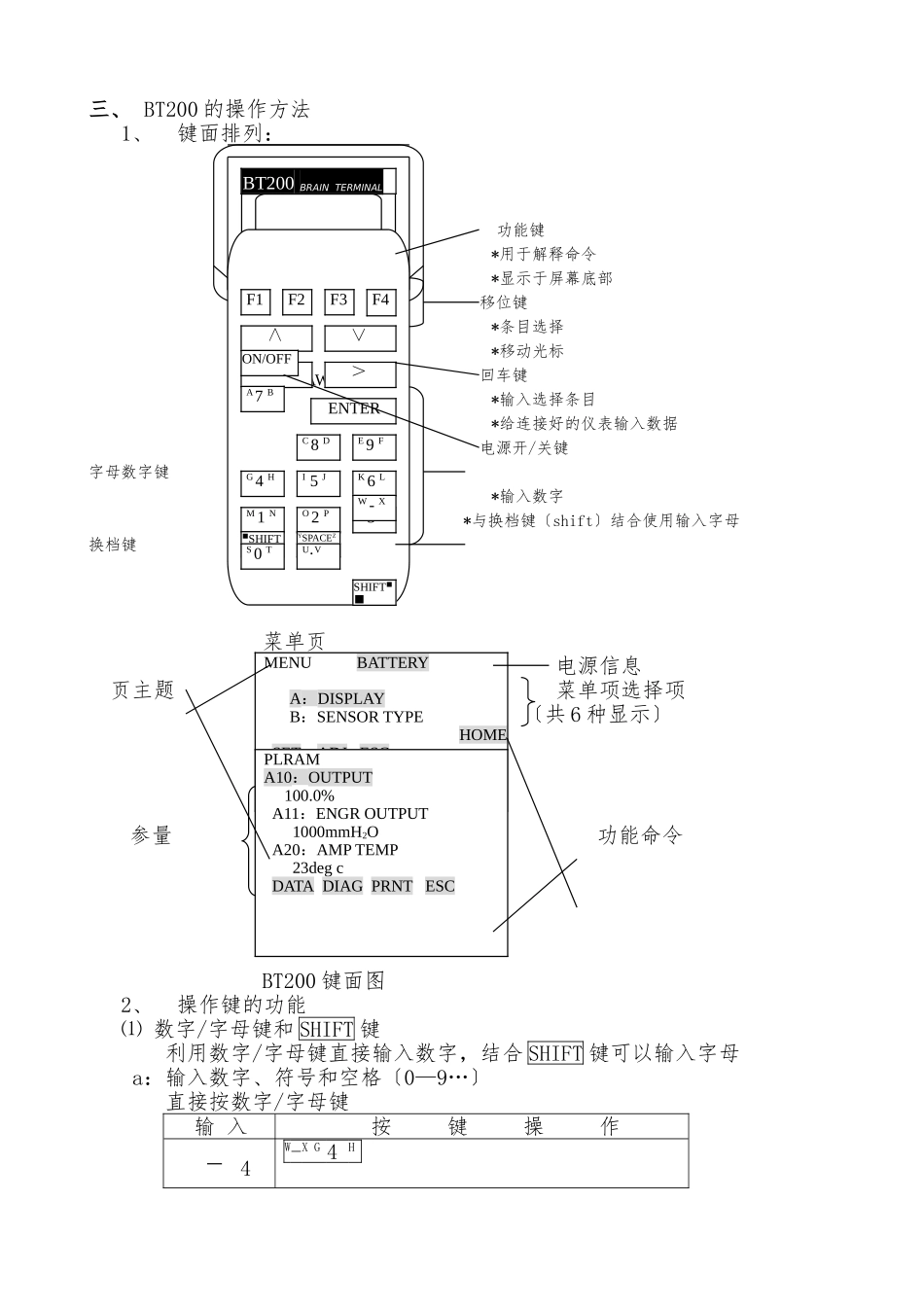

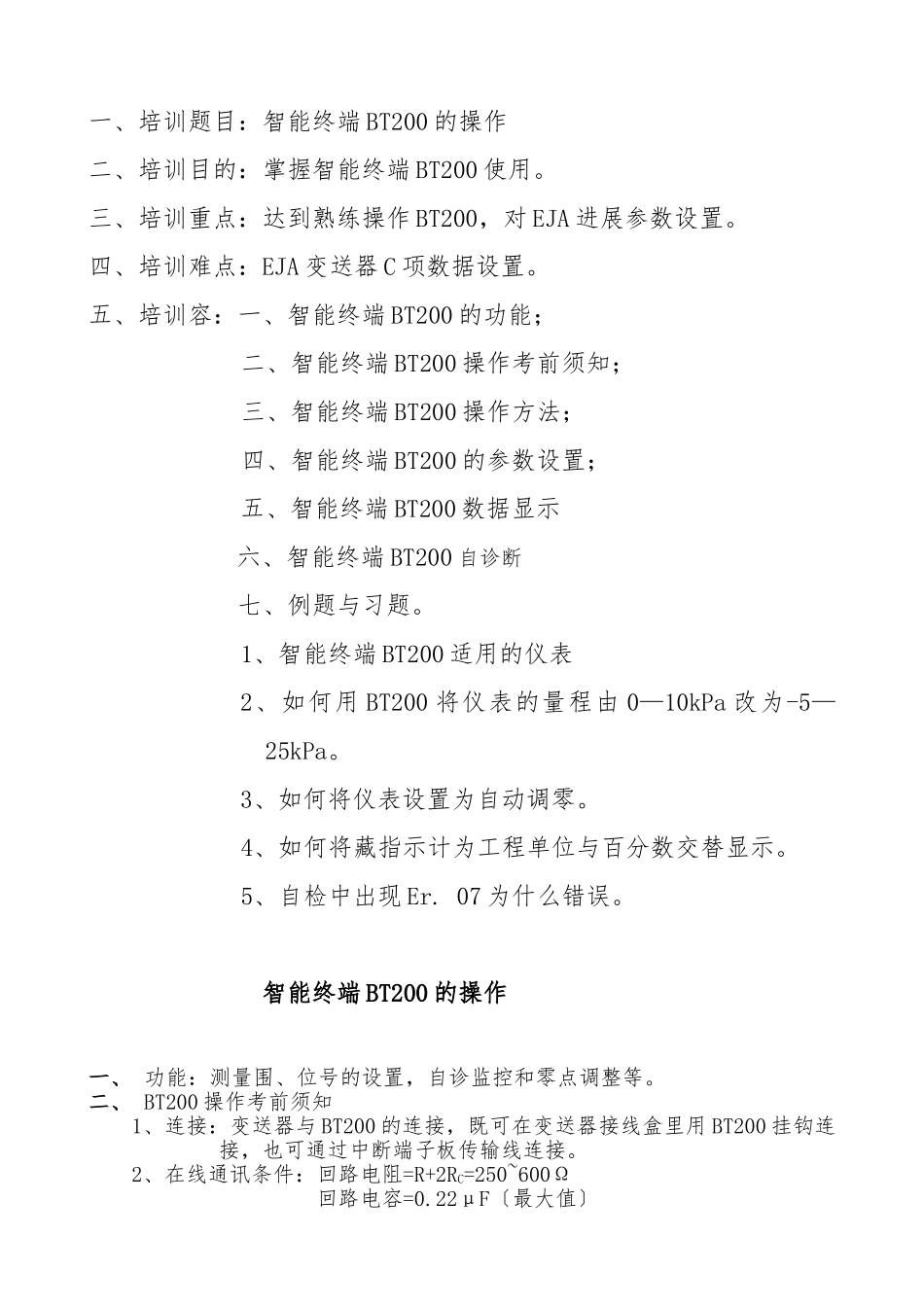

一、培训题目：智能终端 BT200 的操作二、培训目的：掌握智能终端 BT200 使用。三、培训重点：达到熟练操作 BT200，对 EJA 进展参数设置。四、培训难点：EJA 变送器 C 项数据设置。五、培训容：一、智能终端 BT200 的功能；二、智能终端 BT200 操作考前须知；三、智能终端 BT200 操作方法；四、智能终端 BT200 的参数设置；五、智能终端 BT200 数据显示 六、智能终端 BT200 自诊断七、例题与习题。1、智能终端 BT200 适用的仪表2、如何用 BT200 将仪表的量程由 0—10kPa 改为-5—25kPa。3、如何将仪表设置为自动调零。4、如何将藏指示计为工程单位与百分数交替显示。5、自检中出现 Er. 07 为什么错误。智能终端 BT200 的操作一、 功能：测量围、位号的设置，自诊监控和零点调整等。二、 BT200 操作考前须知1、连接：变送器与 BT200 的连接，既可在变送器接线盒里用 BT200 挂钩连接，也可通过中断端子板传输线连接。2、在线通讯条件：回路电阻=R+2RC=250~600Ω 回路电容=0.22μF〔最大值〕三、 BT200 的操作方法1、键面排列： 功能键*用于解释命令*显示于屏幕底部 移位键*条目选择*移动光标 回车键*输入选择条目*给连接好的仪表输入数据 电源开/关键字母数字键*输入数字*与换档键〔shift〕结合使用输入字母换档键 菜单页 电源信息 页主题 菜单项选择项 〔共 6 种显示〕 参量页 参量 功能命令 BT200 键面图2、操作键的功能⑴ 数字/字母键和 SHIFT 键利用数字/字母键直接输入数字，结合 SHIFT 键可以输入字母a：输入数字、符号和空格〔0—9…〕 直接按数字/字母键 输 入 按 键 操 作- 4W-X G 4 H YOKOGAWA◆F1F2F4F3∧∨＜＞ON/OFFENTERA 7 BC 8 DE 9 FG 4 HI 5 JK 6 LM 1 NO 2 PQ 3 RYSPACEZ■SHIFTSHIFT■■W - XU·VS 0 T MENU BATTERY A：DISPLAYB：SENSOR TYPE HOME SET ADJ ESC PLRAM A10：OUTPUT 100.0%A11：ENGR OUTPUT 1000mmH2OA20：AMP TEMP 23deg c DATA DIAG PRNT ESC BT200 BRAIN TERMINAL 0.3S 0 T U·VQ 3 R 1└┘-9M 1 NYSPACEZ W- X E 9F b：输入字母〔A—Z〕选按下 shift 键,再同时按数字/字母键,那么输入数字/字母键上与shift 键边侧位置相对应的字母.注意在按数字/字母键前必须先按下 shift键。 A 7 B■SHIFTSHIFT■数字/字母键 数字/字母键上的左侧字母 上右侧字母 输 ...
