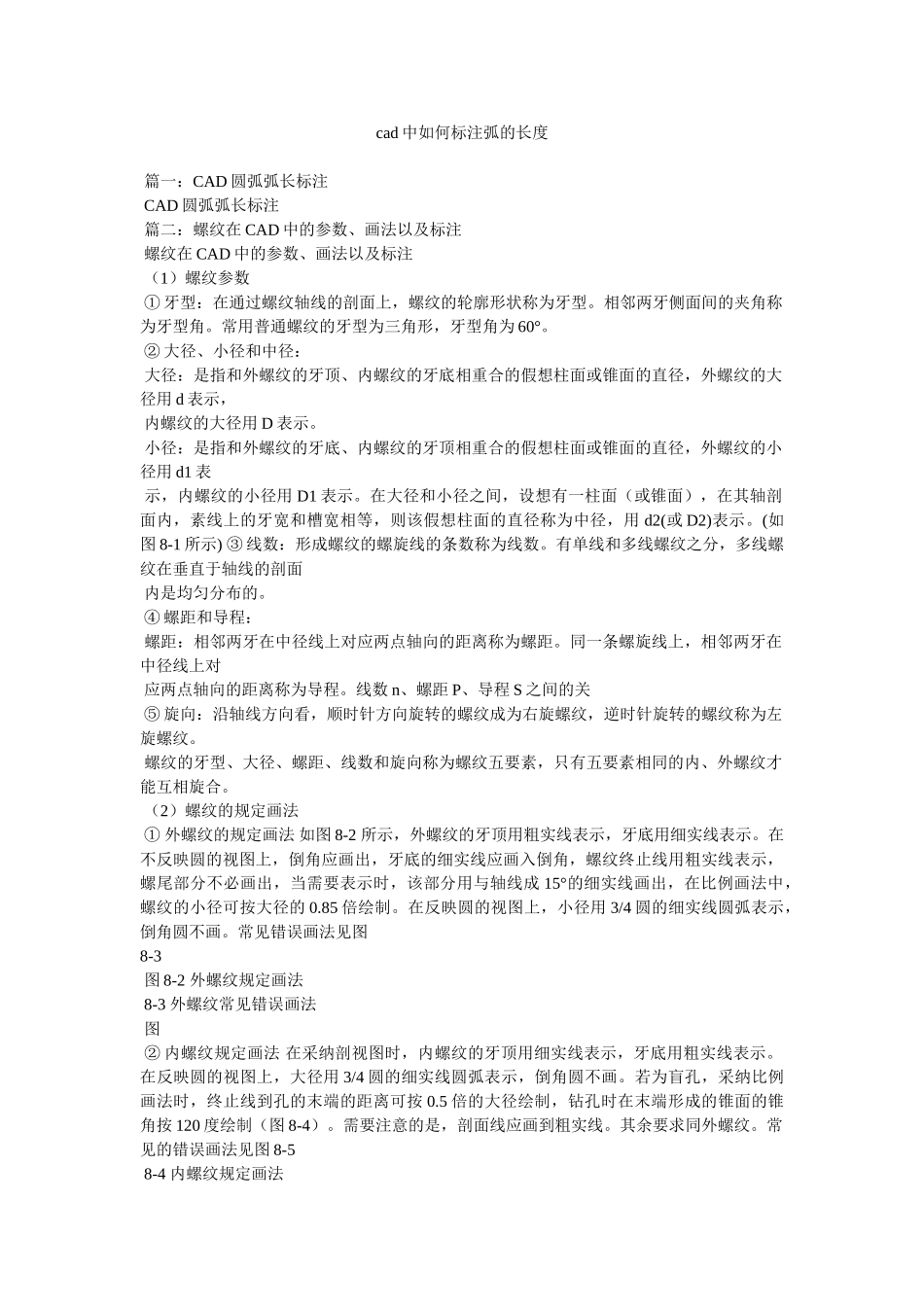

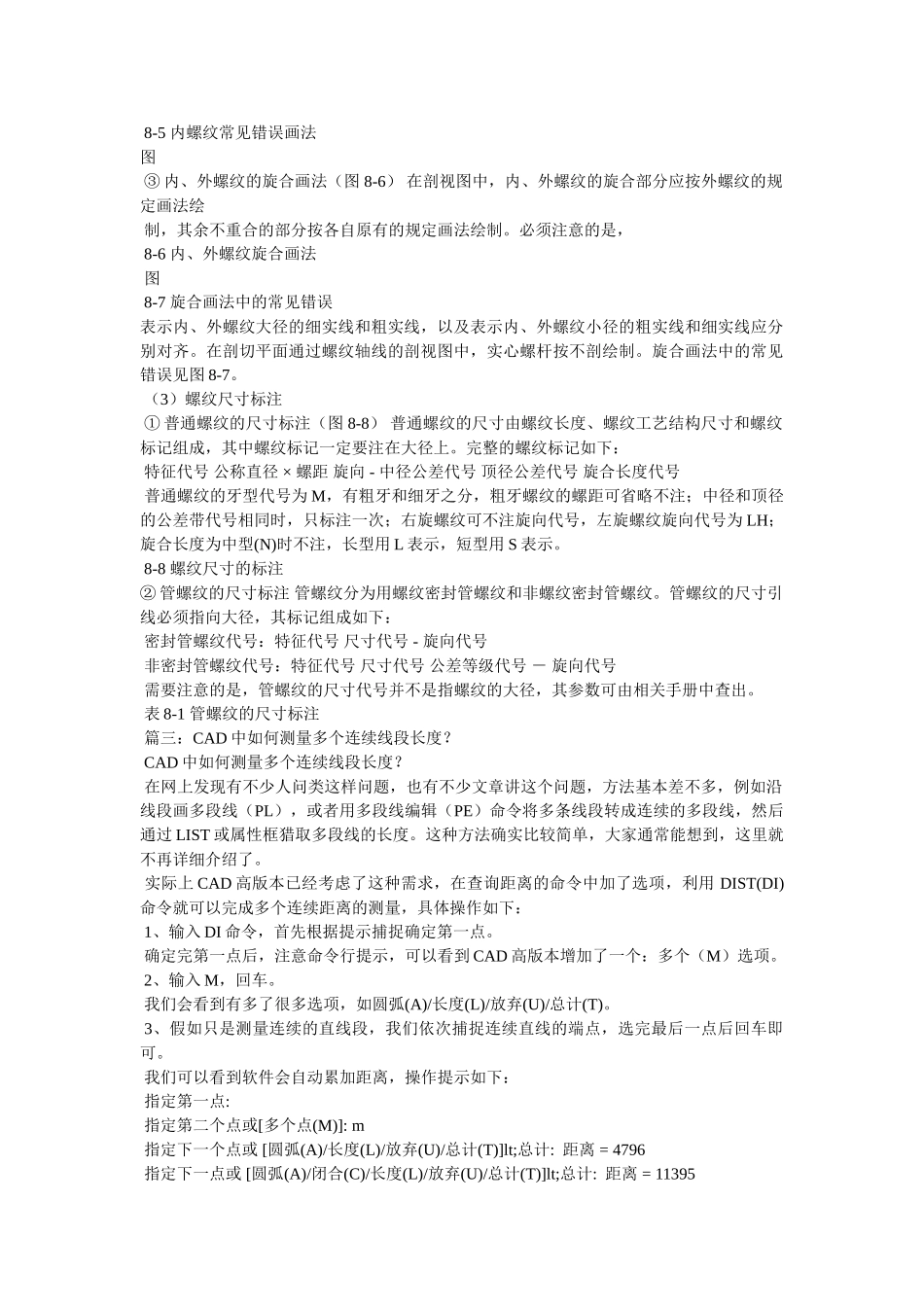

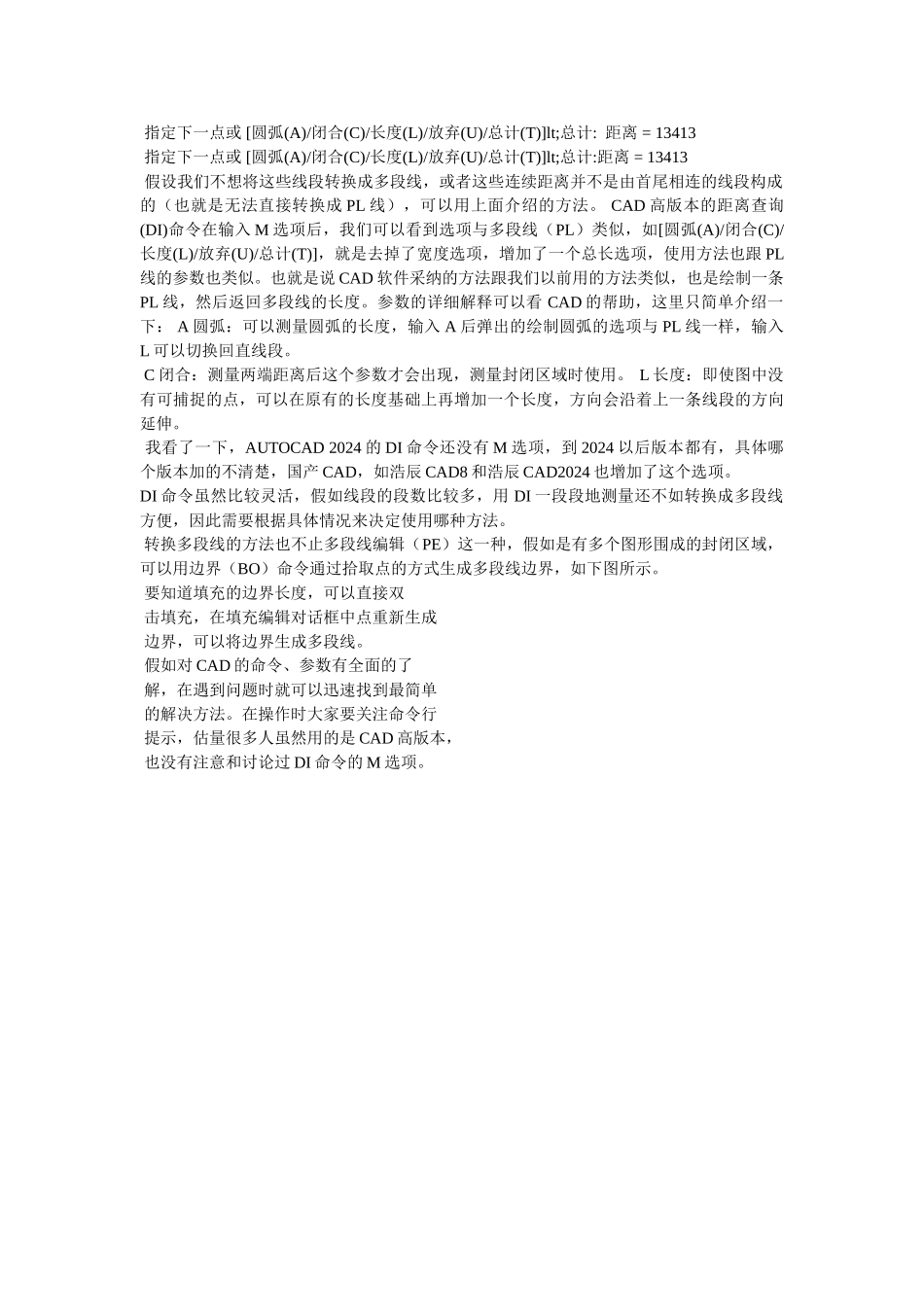

cad 中如何标注弧的长度 篇一：CAD 圆弧弧长标注 CAD 圆弧弧长标注 篇二：螺纹在 CAD 中的参数、画法以及标注 螺纹在 CAD 中的参数、画法以及标注 （1）螺纹参数 ① 牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。相邻两牙侧面间的夹角称为牙型角。常用普通螺纹的牙型为三角形，牙型角为 60°。 ② 大径、小径和中径： 大径：是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用 d 表示， 内螺纹的大径用 D 表示。 小径：是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用 d1 表 示，内螺纹的小径用 D1 表示。在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用 d2(或 D2)表示。(如图 8-1 所示) ③ 线数：形成螺纹的螺旋线的条数称为线数。有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面 内是均匀分布的。 ④ 螺距和导程： 螺距：相邻两牙在中径线上对应两点轴向的距离称为螺距。同一条螺旋线上，相邻两牙在中径线上对 应两点轴向的距离称为导程。线数 n、螺距 P、导程 S 之间的关 ⑤ 旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。 螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。 （2）螺纹的规定画法 ① 外螺纹的规定画法 如图 8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成 15°的细实线画出，在比例画法中，螺纹的小径可按大径的 0.85 倍绘制。在反映圆的视图上，小径用 3/4 圆的细实线圆弧表示，倒角圆不画。常见错误画法见图8-3 图 8-2 外螺纹规定画法 8-3 外螺纹常见错误画法 图 ② 内螺纹规定画法 在采纳剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。在反映圆的视图上，大径用 3/4 圆的细实线圆弧表示，倒角圆不画。若为盲孔，采纳比例画法时，终止线到孔的末端的距离可按 0.5 倍的大径绘制，钻孔时在末端形成的锥面的锥角按 120 度绘制（图 8-4）。需要注意的是，剖面线应画到粗实线。其余要求同外螺纹。常见的错误画法见图 8-5 8-4 内螺纹规定画法 8-5 内螺...
