cad怎样给平面图地面填充地砖参考

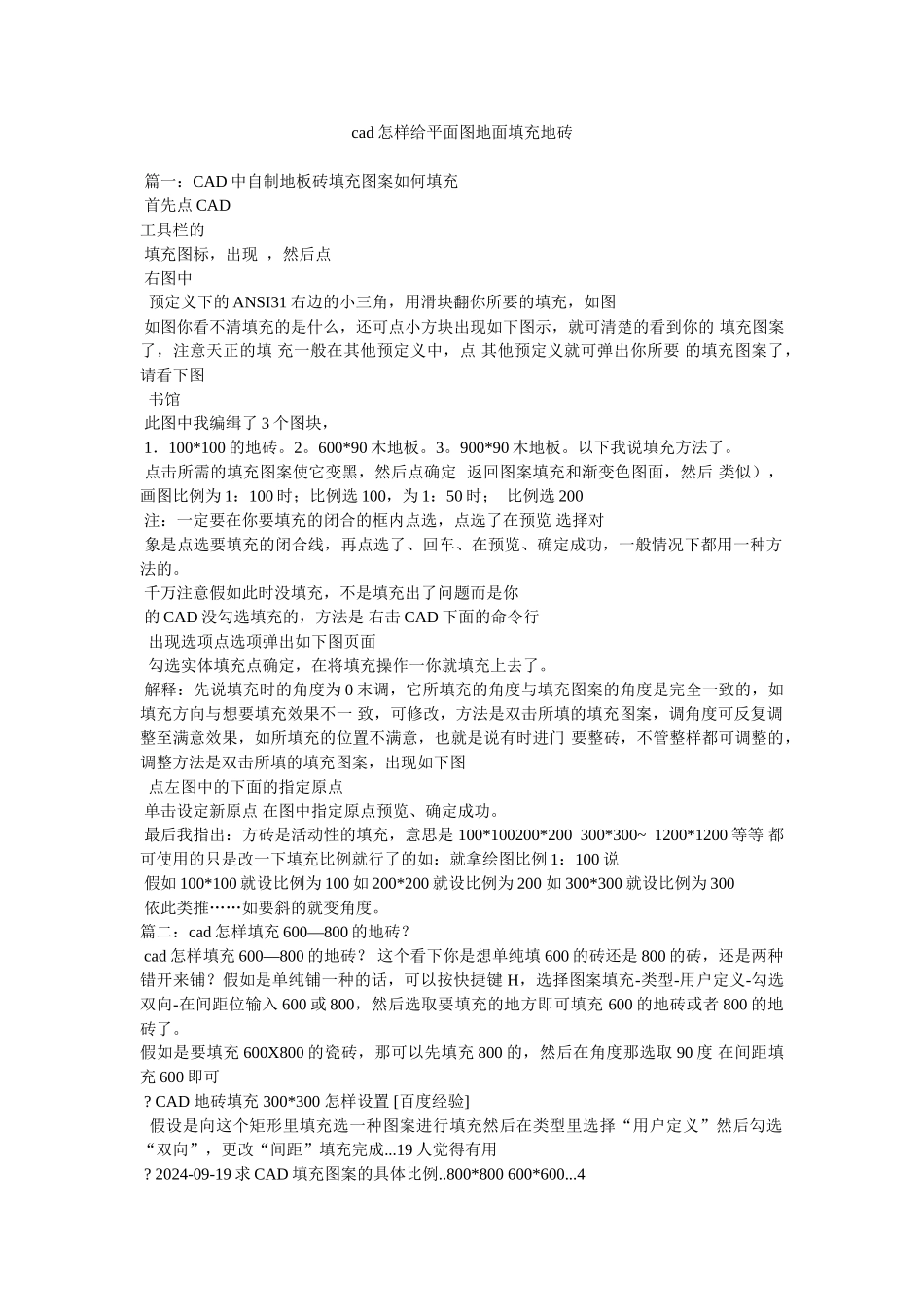

cad怎样给平面图地面填充地砖参考_第1页
1/3

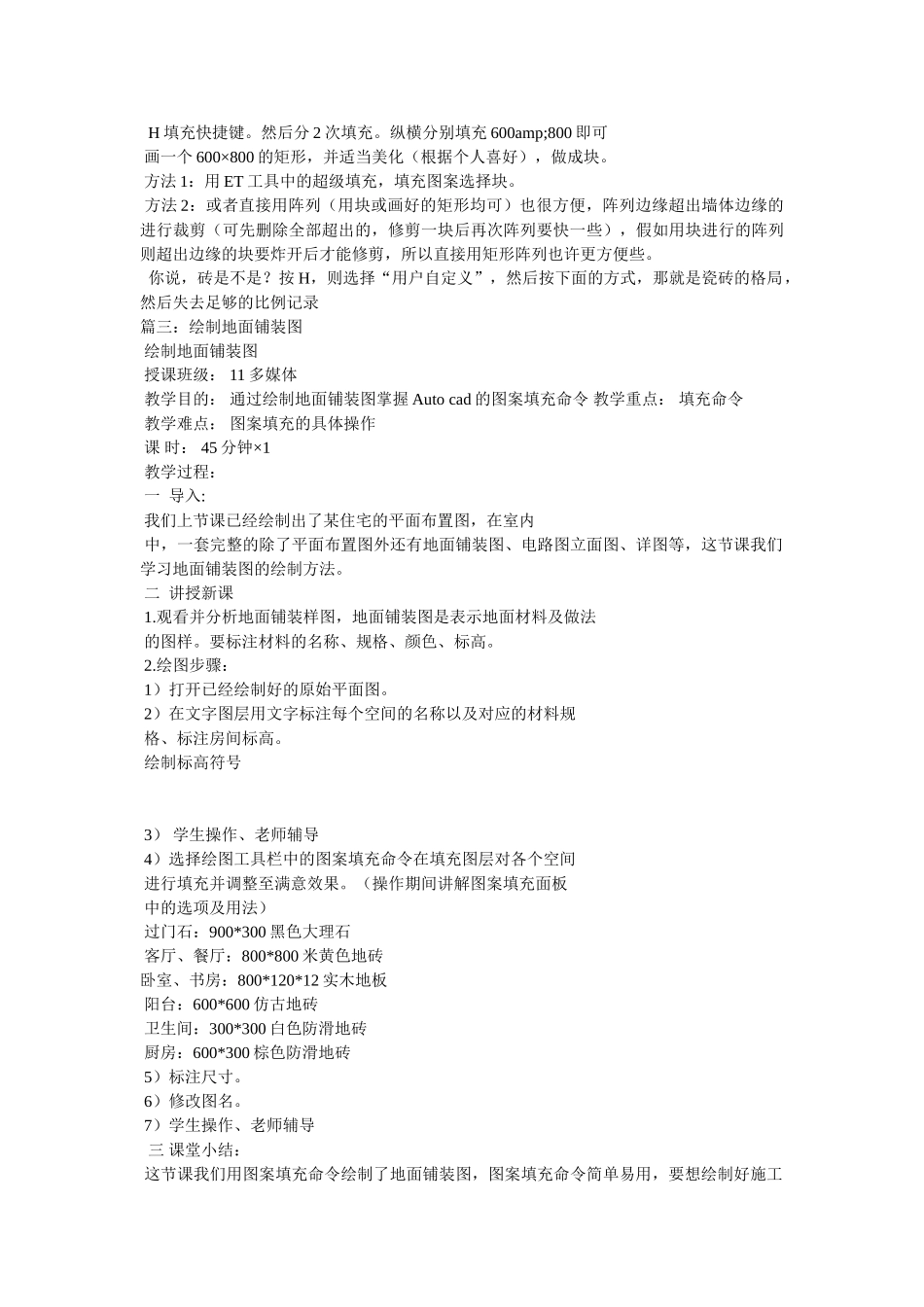

cad怎样给平面图地面填充地砖参考_第2页
2/3

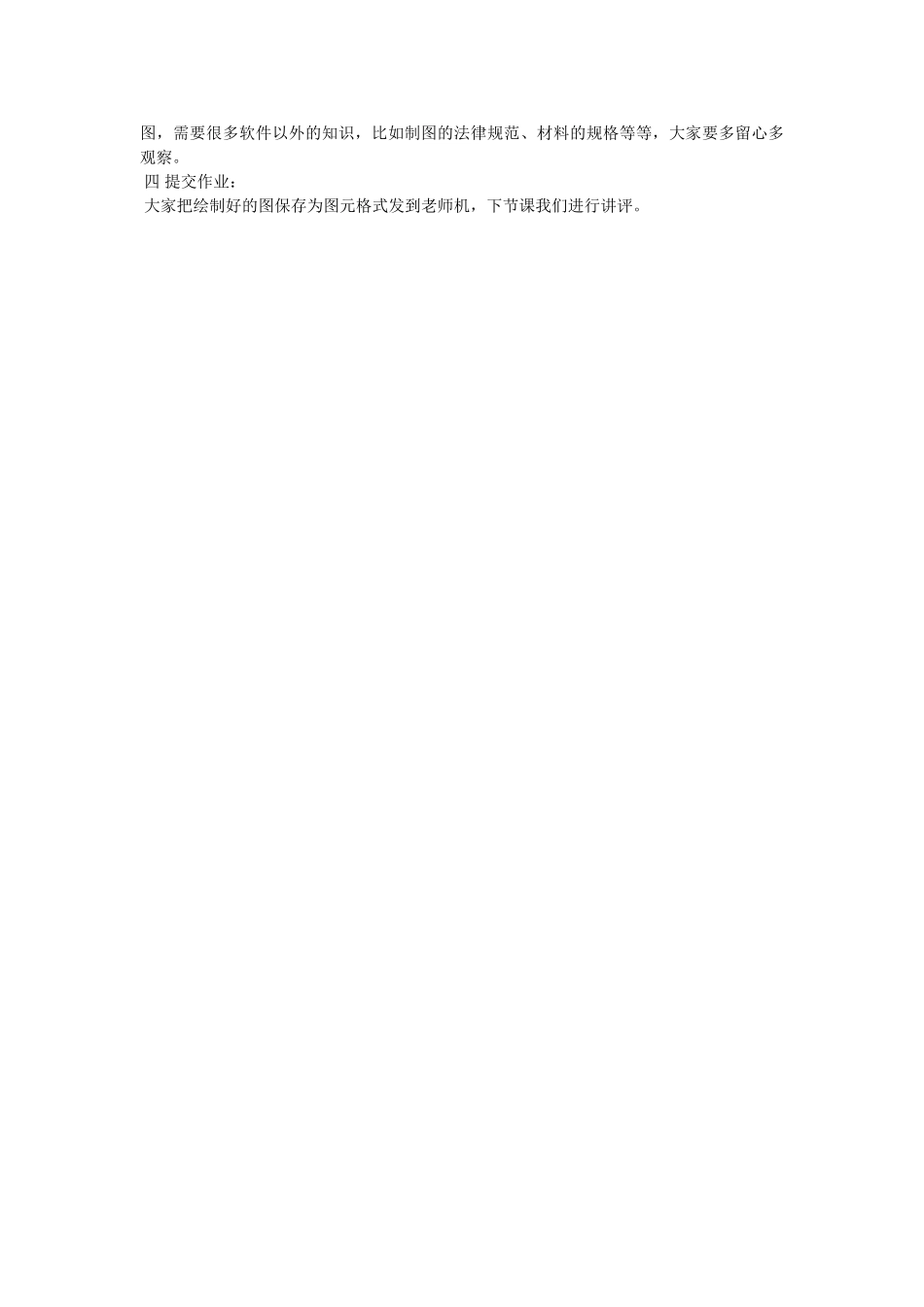

cad怎样给平面图地面填充地砖参考_第3页
3/3
cad 怎样给平面图地面填充地砖 篇一:CAD 中自制地板砖填充图案如何填充 首先点 CAD工具栏的 填充图标,出现 ,然后点 右图中 预定义下的 ANSI31 右边的小三角,用滑块翻你所要的填充,如图 如图你看不清填充的是什么,还可点小方块出现如下图示,就可清楚的看到你的 填充图案了,注意天正的填 充一般在其他预定义中,点 其他预定义就可弹出你所要 的填充图案了,请看下图 书馆 此图中我编缉了 3 个图块, 1.100*100 的地砖。2。600*90 木地板。3。900*90 木地板。以下我说填充方法了。 点击所需的填充图案使它变黑,然后点确定 返回图案填充和渐变色图面,然后 类似),画图比例为 1:100 时;比例选 100,为 1:50 时; 比例选 200 注:一定要在你要填充的闭合的框内点选,点选了在预览 选择对 象是点选要填充的闭合线,再点选了、回车、在预览、确定成功,一般情况下都用一种方法的。 千万注意假如此时没填充,不是填充出了问题而是你 的 CAD 没勾选填充的,方法是 右击 CAD 下面的命令行 出现选项点选项弹出如下图页面 勾选实体填充点确定,在将填充操作一你就填充上去了。 解释:先说填充时的角度为 0 末调,它所填充的角度与填充图案的角度是完全一致的,如填充方向与想要填充效果不一 致,可修改,方法是双击所填的填充图案,调角度可反复调整至满意效果,如所填充的位置不满意,也就是说有时进门 要整砖,不管整样都可调整的,调整方法是双击所填的填充图案,出现如下图 点左图中的下面的指定原点 单击设定新原点 在图中指定原点预览、确定成功。 最后我指出:方砖是活动性的填充,意思是 100*100200*200 300*300~ 1200*1200 等等 都可使用的只是改一下填充比例就行了的如:就拿绘图比例 1:100 说 假如 100*100 就设比例为 100 如 200*200 就设比例为 200 如 300*300 就设比例为 300 依此类推……如要斜的就变角度。篇二:cad 怎样填充 600—800 的地砖? cad 怎样填充 600—800 的地砖? 这个看下你是想单纯填 600 的砖还是 800 的砖,还是两种错开来铺?假如是单纯铺一种的话,可以按快捷键 H,选择图案填充-类型-用户定义-勾选双向-在间距位输入 600 或 800,然后选取要填充的地方即可填充 600 的地砖或者 800 的地砖了。假如是要填充 600X800 的瓷砖,那可以先填充 800 的,然后在角度那选取 90 度 在间距填充 600 即可 ...
