CIE标准色度学系统课程

CIE标准色度学系统课程_第1页
1/35
CIE标准色度学系统课程_第2页
2/35
CIE标准色度学系统课程_第3页
3/35

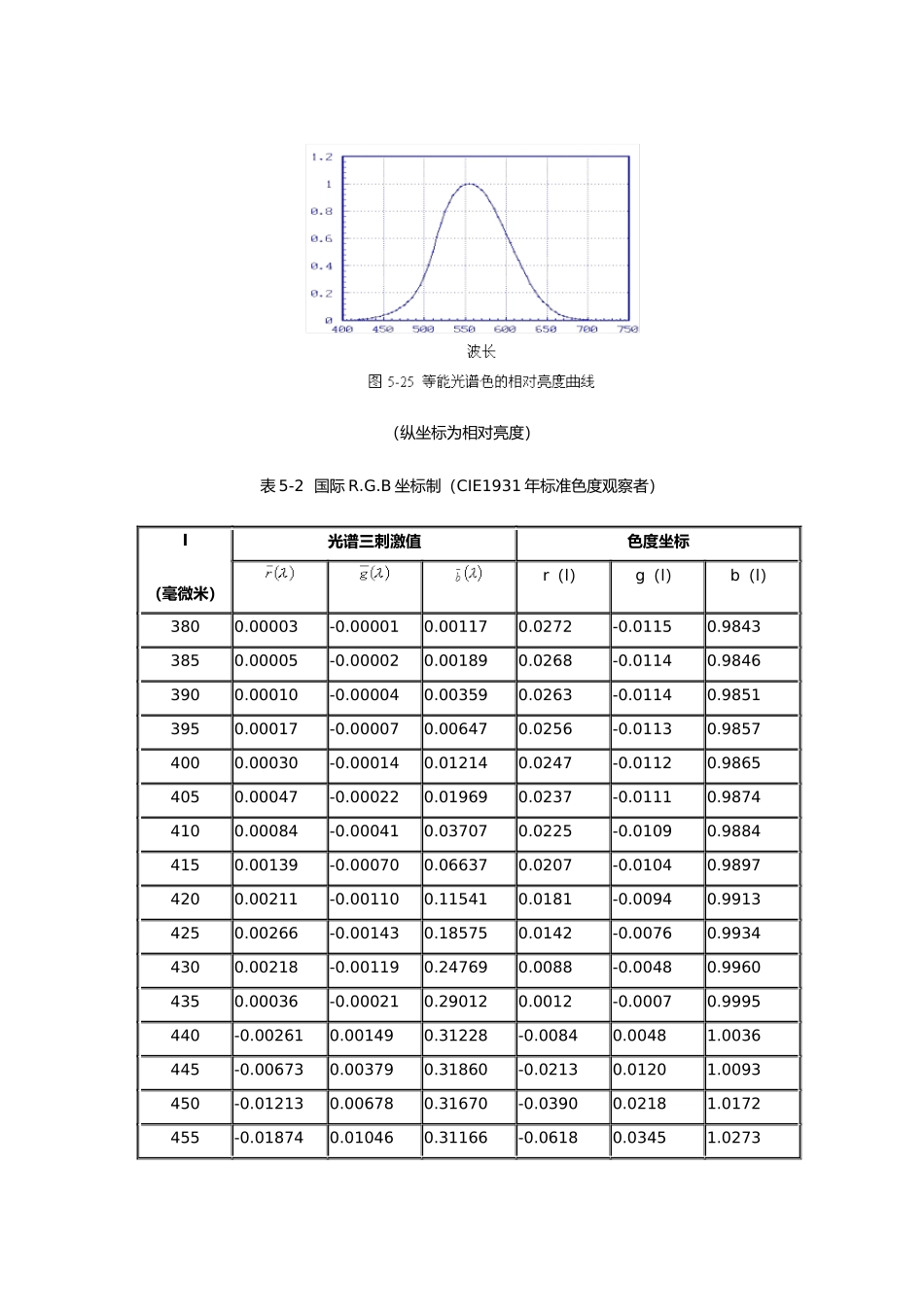

第四节 CIE 标准色度学系统一、CIE1931RGB 真实三原色表色系统一)、 颜色匹配实验 把两个颜色调整到视觉一样的方法叫颜色匹配,颜色匹配实验是利用色光加色来实现的。图 5-24 中左方是一块白色屏幕,上方为红 R、绿 G、蓝 B 三原色光,下方为待配色光 C,三原色光照射白屏幕的上半部,待配色光照射白屏幕的下半部,白屏幕上下两部分用一黑挡屏隔开,由白屏幕反射出来的光通过小孔抵达右方观察者的眼。人眼看到的视场如图右下方所示,视场围在 2°左右,被分成两部分。图右上方还有一束光,照射在小孔周围的背景白版上,使视场周围有一圈色光做为背景。在此实验装置上可以进行一系列的颜色匹配实验。待配色光可以通过调节上方三原色的强度来混合形成,当视场中的两部分色光一样时,视场中的分界线消逝,两部分合为同一视场,此时认为待配色光的光色与三原色光的混合光色达到色匹配。不同的待配色光达到匹配时三原色光亮度不同,可用颜色方程表示: C=R(R)+G(G)+B(B) (5-1)式中 C 表示待配色光;(R)、(G)、(B)代表产生混合色的红、绿、蓝三原色的单位量;R、G、B 分别为匹配待配色所需要的红、绿、蓝三原色的数量,称为三刺激值;“o”表示视觉上相等,即颜色匹配。图 5-24 颜色匹配实验(二)、三原色的单位量 国际照明委员会(CIE)规定红、绿、蓝三原色的波长分别为700nm、546.1nm、435.8nm,在颜色匹配实验中,当这三原色光的相对亮度比例为1.0000:4.5907:0.0601 时就能匹配出等能白光,所以 CIE 选取这一比例作为红、绿、蓝三原色的单位量,即(R):(G):(B)=1:1:1。尽管这时三原色的亮度值并不等,但CIE 却把每一原色的亮度值作为一个单位看待,所以色光加色法中红、绿、蓝三原色光等比例混合结果为白光,即(R)+(G)+(B)=(W)。(三)、 CIE-RGB 光谱三刺激值 CIE-RGB 光谱三刺激值是 317 位正常视觉者,用 CIE 规定的红、绿、蓝三原色光,对等能光谱色从 380nm 到 780nm 所进行的专门性颜色混合匹配实验得到的。实验时,匹配光谱每一波长为 的等能光谱色所对应的红、绿、蓝三原色数量,称为光谱三刺激值,记为 ,它是 CIE 在对等能光谱色进行匹配时用来表示红、绿、蓝三原色的专用符号。因此,匹配波长为 l 的等能光谱色 C(入)的颜色方程为 C(入)≡ (5-2)式中(R)、(G)、(B)为三原色的单位量,分别为 1.0000、4.5907、0.0601;C(入)在数值上表示等...
