H3CWX系列AC下两个FITAP桥接配置指导

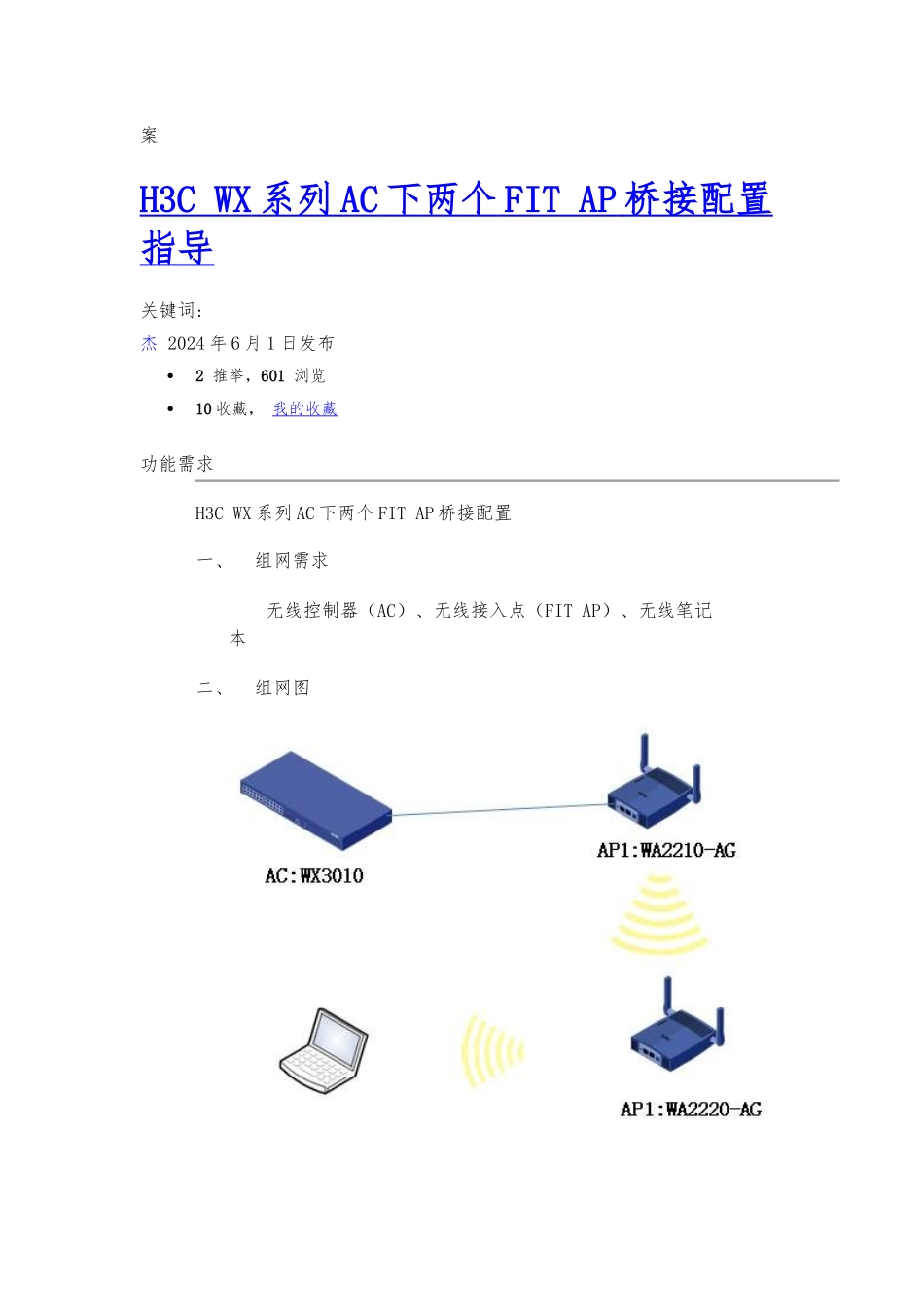

H3CWX系列AC下两个FITAP桥接配置指导_第1页
1/9

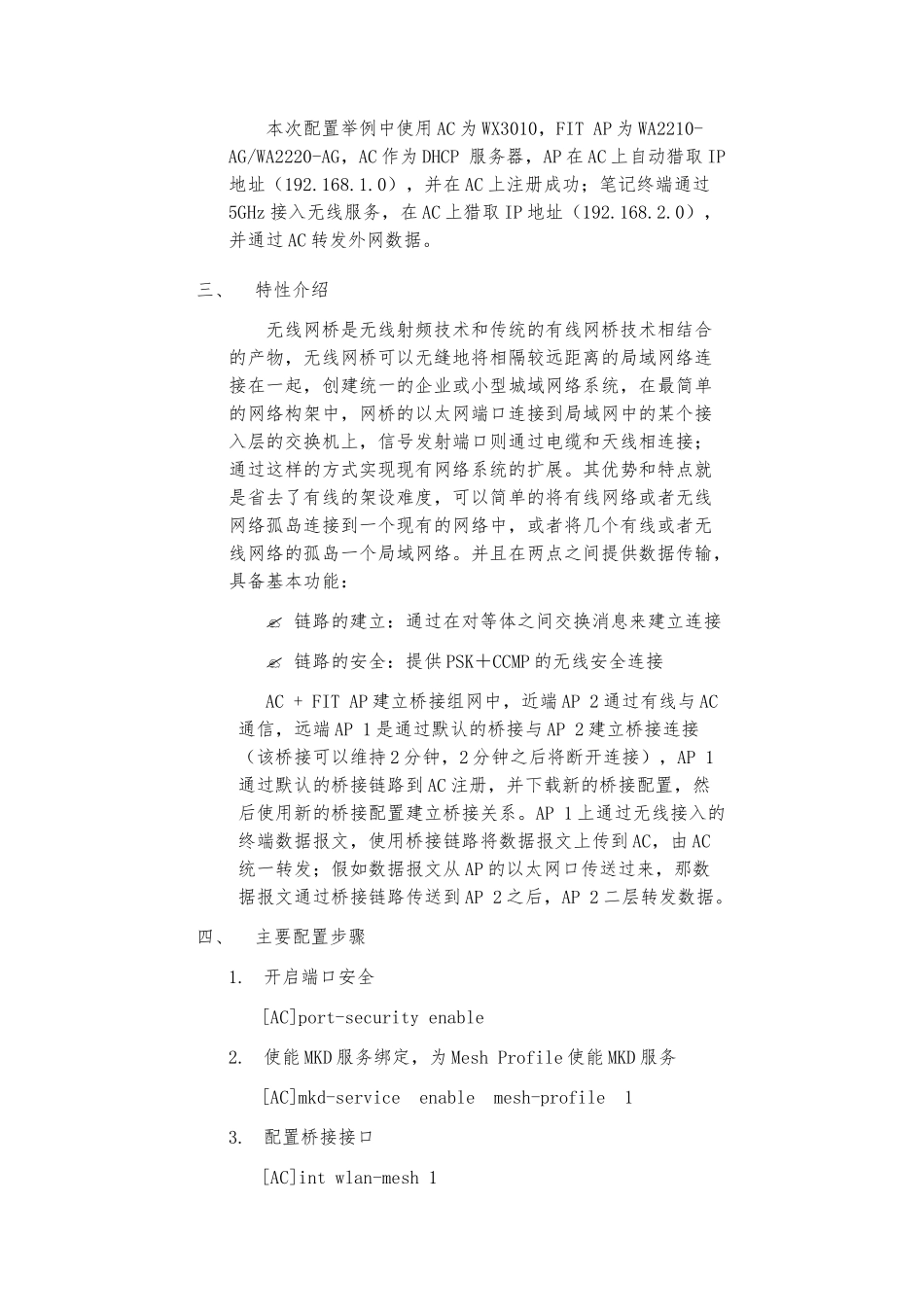

H3CWX系列AC下两个FITAP桥接配置指导_第2页
2/9

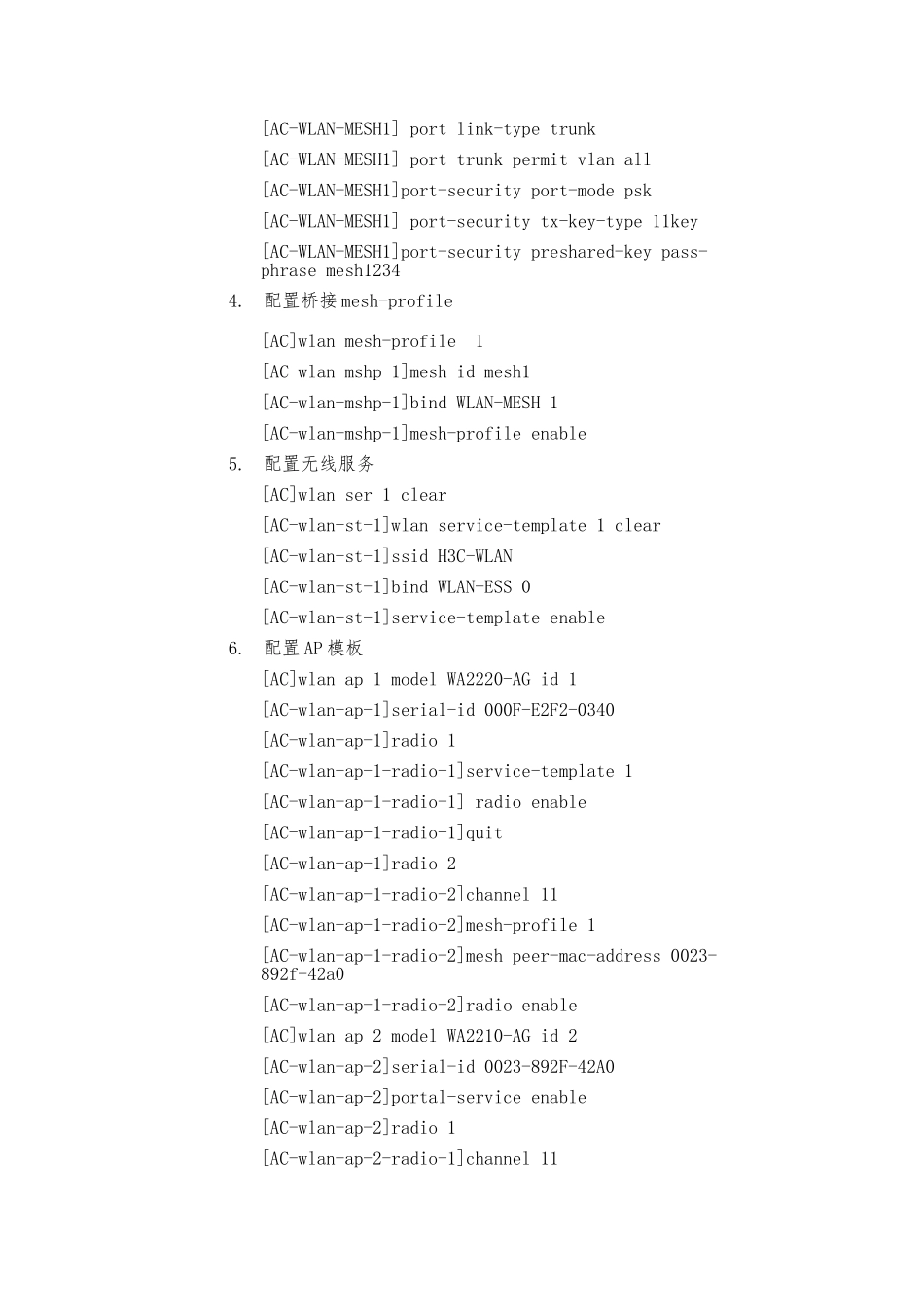

H3CWX系列AC下两个FITAP桥接配置指导_第3页
3/9
案 H3C WX 系列 AC 下两个 FIT AP 桥接配置 指导关键词: 杰 2024 年 6 月 1 日发布 2 推举,601 浏览 10 收藏, 我的收藏功能需求H3C WX 系列 AC 下两个 FIT AP 桥接配置一、 组网需求无线控制器(AC)、无线接入点(FIT AP)、无线笔记本二、 组网图本次配置举例中使用 AC 为 WX3010,FIT AP 为 WA2210-AG/WA2220-AG,AC 作为 DHCP 服务器,AP 在 AC 上自动猎取 IP地址(192.168.1.0),并在 AC 上注册成功;笔记终端通过5GHz 接入无线服务,在 AC 上猎取 IP 地址(192.168.2.0),并通过 AC 转发外网数据。三、 特性介绍无线网桥是无线射频技术和传统的有线网桥技术相结合的产物,无线网桥可以无缝地将相隔较远距离的局域网络连接在一起,创建统一的企业或小型城域网络系统,在最简单的网络构架中,网桥的以太网端口连接到局域网中的某个接入层的交换机上,信号发射端口则通过电缆和天线相连接;通过这样的方式实现现有网络系统的扩展。其优势和特点就是省去了有线的架设难度,可以简单的将有线网络或者无线网络孤岛连接到一个现有的网络中,或者将几个有线或者无线网络的孤岛一个局域网络。并且在两点之间提供数据传输,具备基本功能: 链路的建立:通过在对等体之间交换消息来建立连接 链路的安全:提供 PSK+CCMP 的无线安全连接AC + FIT AP 建立桥接组网中,近端 AP 2 通过有线与 AC通信,远端 AP 1 是通过默认的桥接与 AP 2 建立桥接连接(该桥接可以维持 2 分钟,2 分钟之后将断开连接),AP 1通过默认的桥接链路到 AC 注册,并下载新的桥接配置,然后使用新的桥接配置建立桥接关系。AP 1 上通过无线接入的终端数据报文,使用桥接链路将数据报文上传到 AC,由 AC统一转发;假如数据报文从 AP 的以太网口传送过来,那数据报文通过桥接链路传送到 AP 2 之后,AP 2 二层转发数据。四、 主要配置步骤1. 开启端口安全[AC]port-security enable2. 使能 MKD 服务绑定,为 Mesh Profile 使能 MKD 服务[AC]mkd-service enable mesh-profile 13. 配置桥接接口[AC]int wlan-mesh 1[AC-WLAN-MESH1] port link-type trunk[AC-WLAN-MESH1] port trunk permit vlan all[AC-WLAN-MESH1]port-security port-mode psk[AC-WLAN-MESH1] port-security tx-key-type 11key[AC-WLAN-MESH1]port-security preshared-key pass-...
