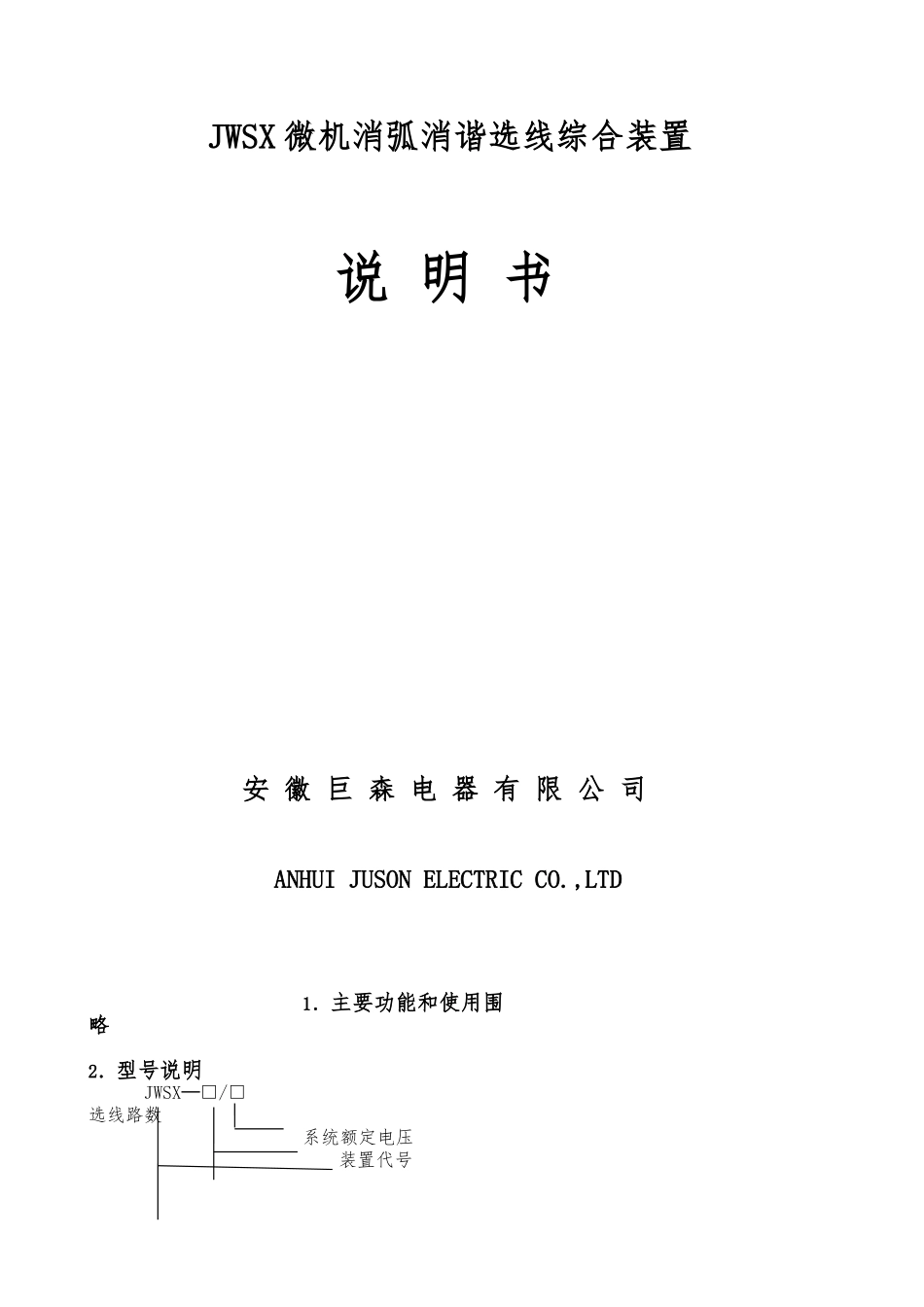

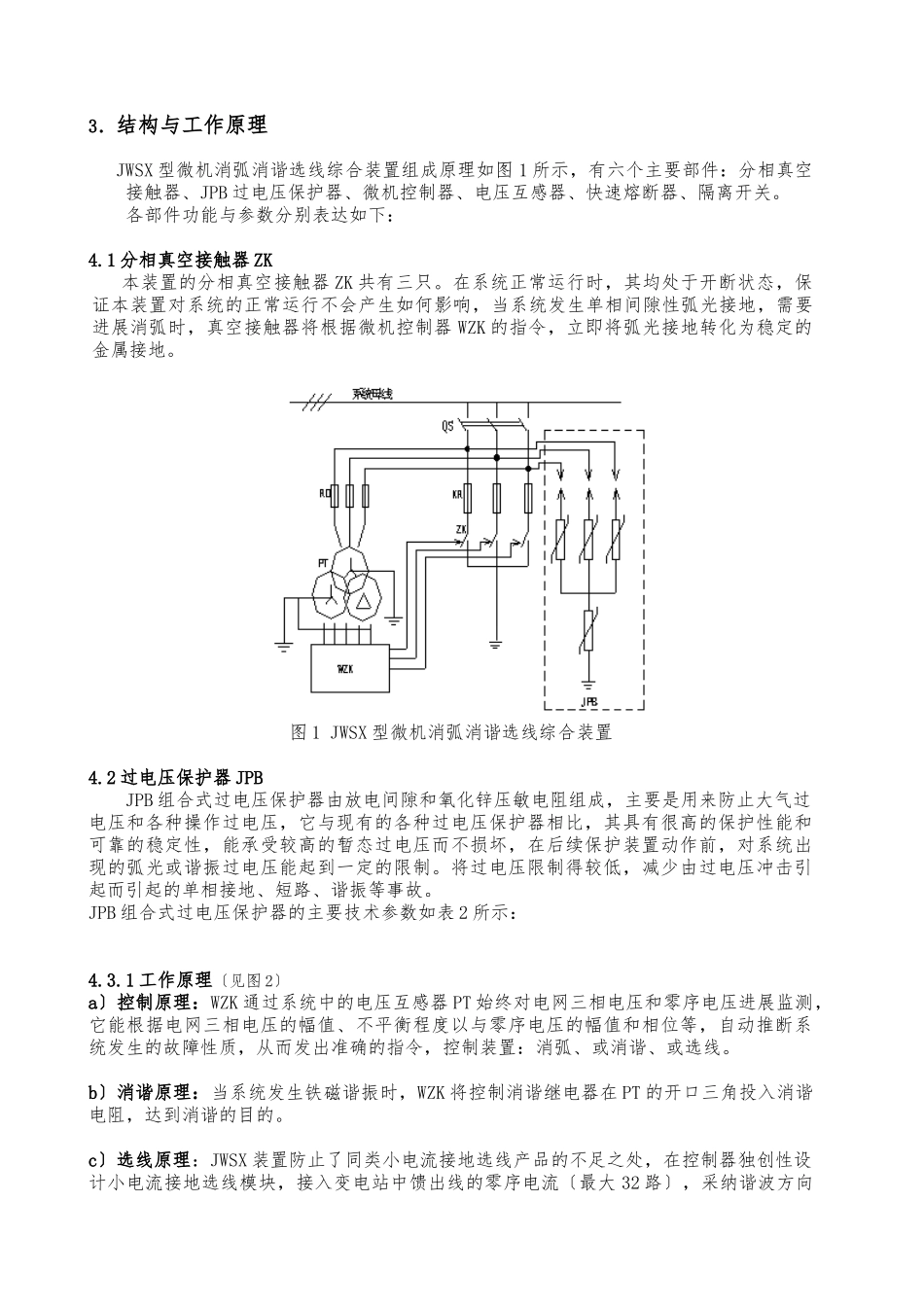

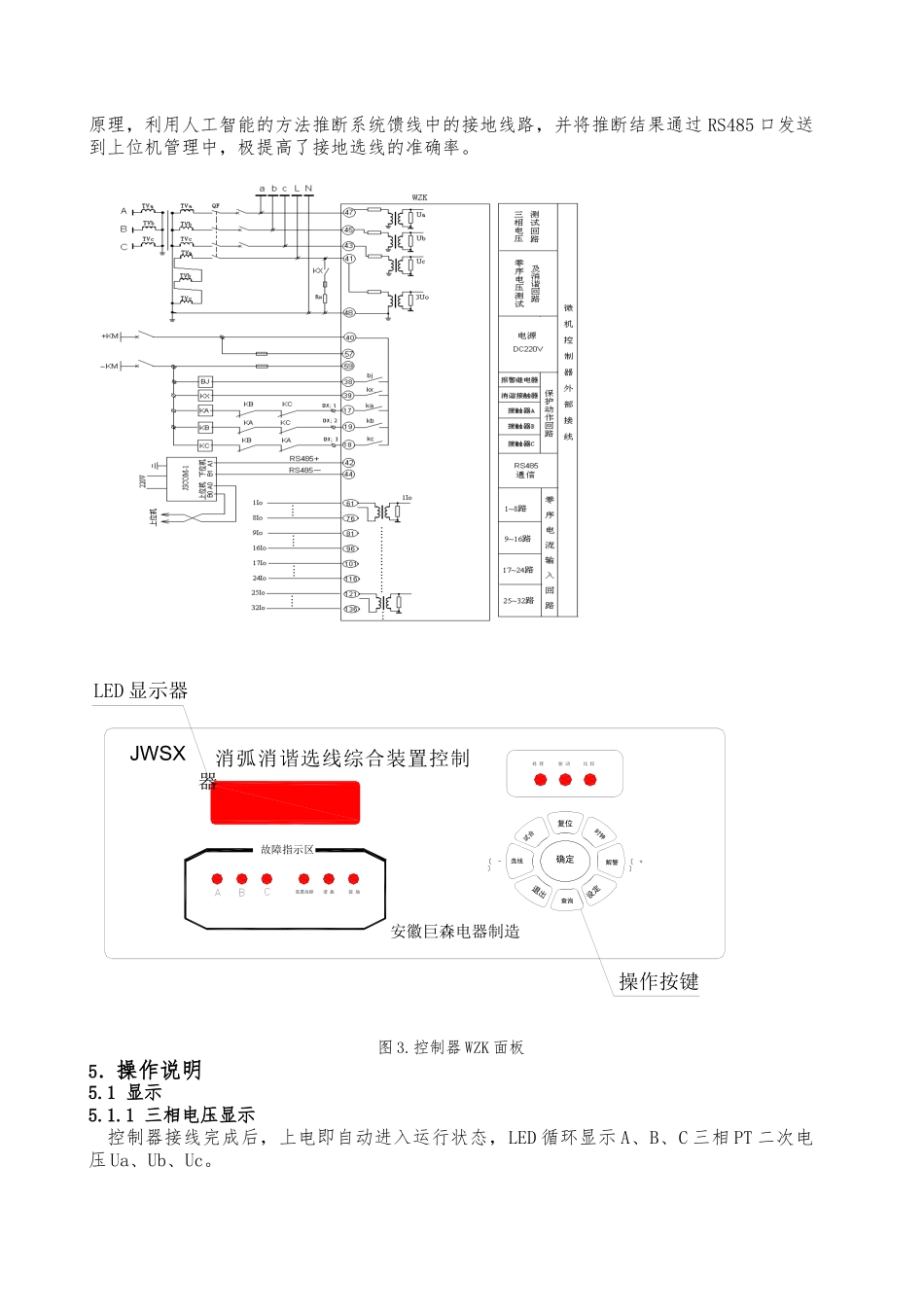

JWSX 微机消弧消谐选线综合装置说 明 书安 徽 巨 森 电 器 有 限 公 司ANHUI JUSON ELECTRIC CO.,LTD 1．主要功能和使用围略2．型号说明JWSX─□/□选线路数系统额定电压装置代号3．结构与工作原理JWSX 型微机消弧消谐选线综合装置组成原理如图 1 所示，有六个主要部件：分相真空接触器、JPB 过电压保护器、微机控制器、电压互感器、快速熔断器、隔离开关。 各部件功能与参数分别表达如下：4.1 分相真空接触器 ZK 本装置的分相真空接触器 ZK 共有三只。在系统正常运行时，其均处于开断状态，保证本装置对系统的正常运行不会产生如何影响，当系统发生单相间隙性弧光接地，需要进展消弧时，真空接触器将根据微机控制器 WZK 的指令，立即将弧光接地转化为稳定的金属接地。图 1 JWSX 型微机消弧消谐选线综合装置4.2 过电压保护器 JPBJPB 组合式过电压保护器由放电间隙和氧化锌压敏电阻组成，主要是用来防止大气过电压和各种操作过电压，它与现有的各种过电压保护器相比，其具有很高的保护性能和可靠的稳定性，能承受较高的暂态过电压而不损坏，在后续保护装置动作前，对系统出现的弧光或谐振过电压能起到一定的限制。将过电压限制得较低，减少由过电压冲击引起而引起的单相接地、短路、谐振等事故。JPB 组合式过电压保护器的主要技术参数如表 2 所示：4.3.1 工作原理〔见图 2〕a〕控制原理：WZK 通过系统中的电压互感器 PT 始终对电网三相电压和零序电压进展监测，它能根据电网三相电压的幅值、不平衡程度以与零序电压的幅值和相位等，自动推断系统发生的故障性质，从而发出准确的指令，控制装置：消弧、或消谐、或选线。b〕消谐原理：当系统发生铁磁谐振时，WZK 将控制消谐继电器在 PT 的开口三角投入消谐电阻，达到消谐的目的。c〕选线原理：JWSX 装置防止了同类小电流接地选线产品的不足之处，在控制器独创性设计小电流接地选线模块，接入变电站中馈出线的零序电流〔最大 32 路〕，采纳谐波方向原理，利用人工智能的方法推断系统馈线中的接地线路，并将推断结果通过 RS485 口发送到上位机管理中，极提高了接地选线的准确率。 图 2.WZK 控制器工作原理图图 3.控制器 WZK 面板5．操作说明5.1 显示5.1.1 三相电压显示控制器接线完成后，上电即自动进入运行状态，LED 循环显示 A、B、C 三相 PT 二次电压 Ua、Ub、Uc。JWSX 消弧消谐选线综合装置控制器处 理驱 动比 较装置故障谐 ...
