MCS51单片机机应用于温度控制器毕业论文

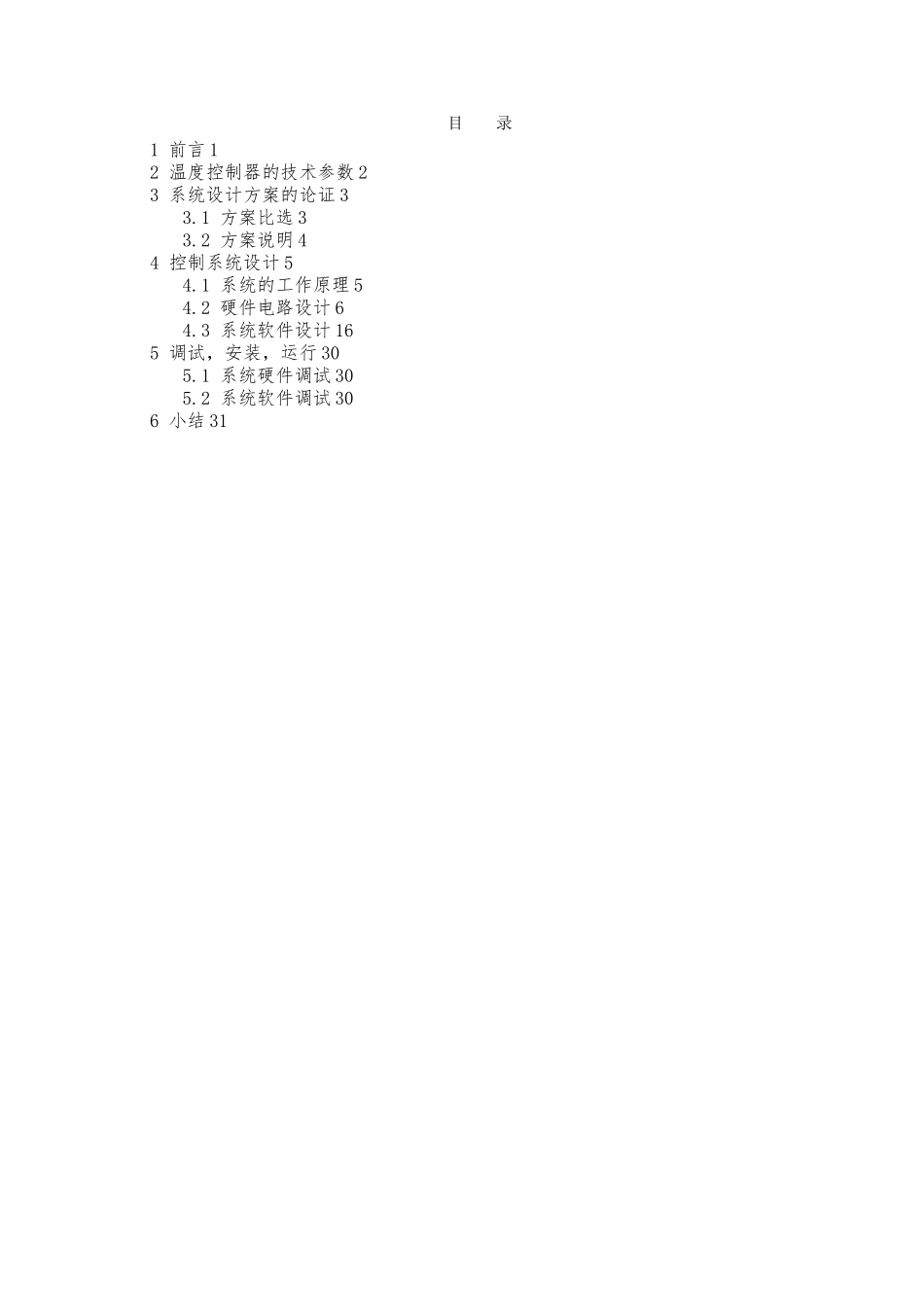

MCS51单片机机应用于温度控制器毕业论文_第1页
1/21

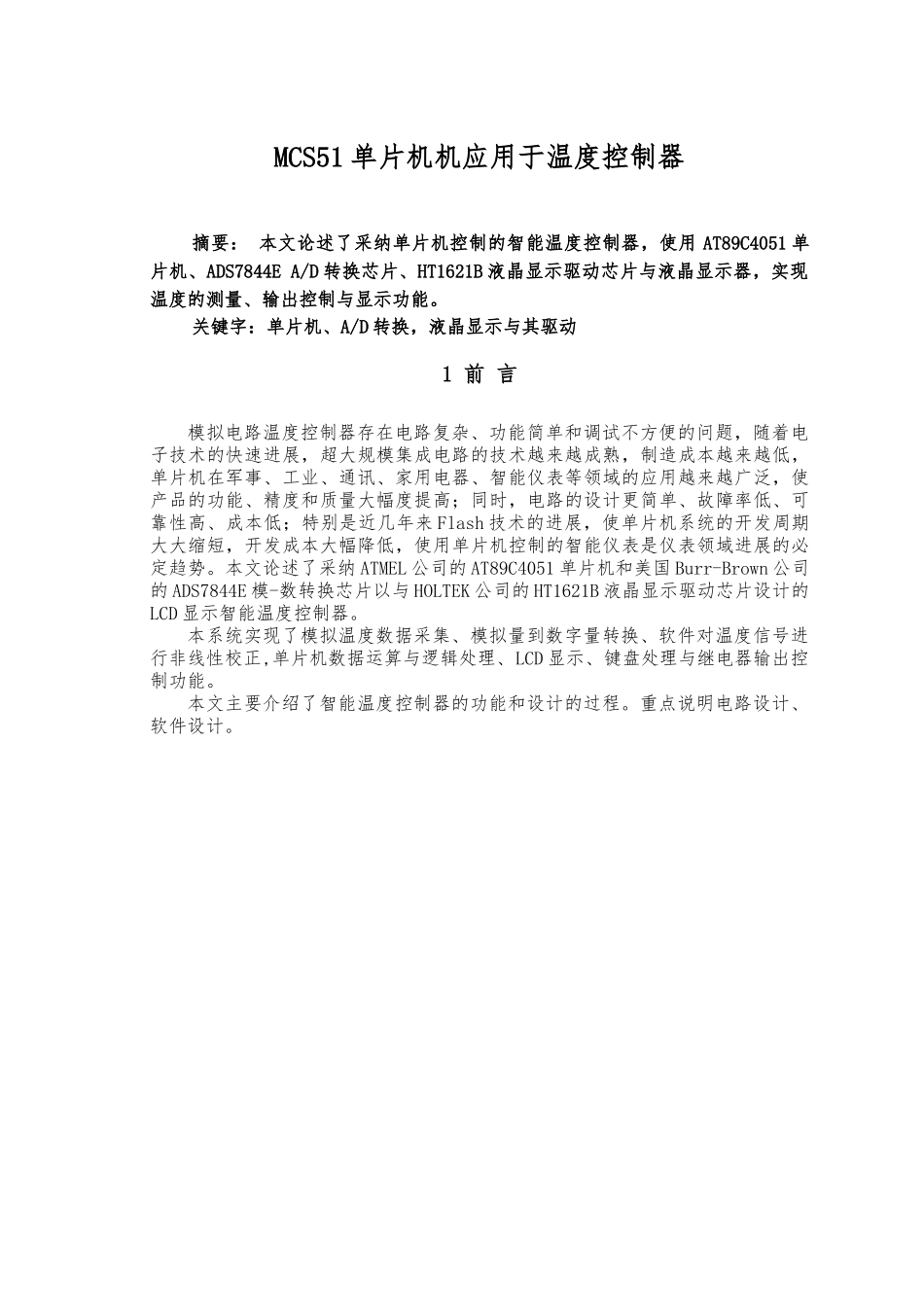

MCS51单片机机应用于温度控制器毕业论文_第2页
2/21

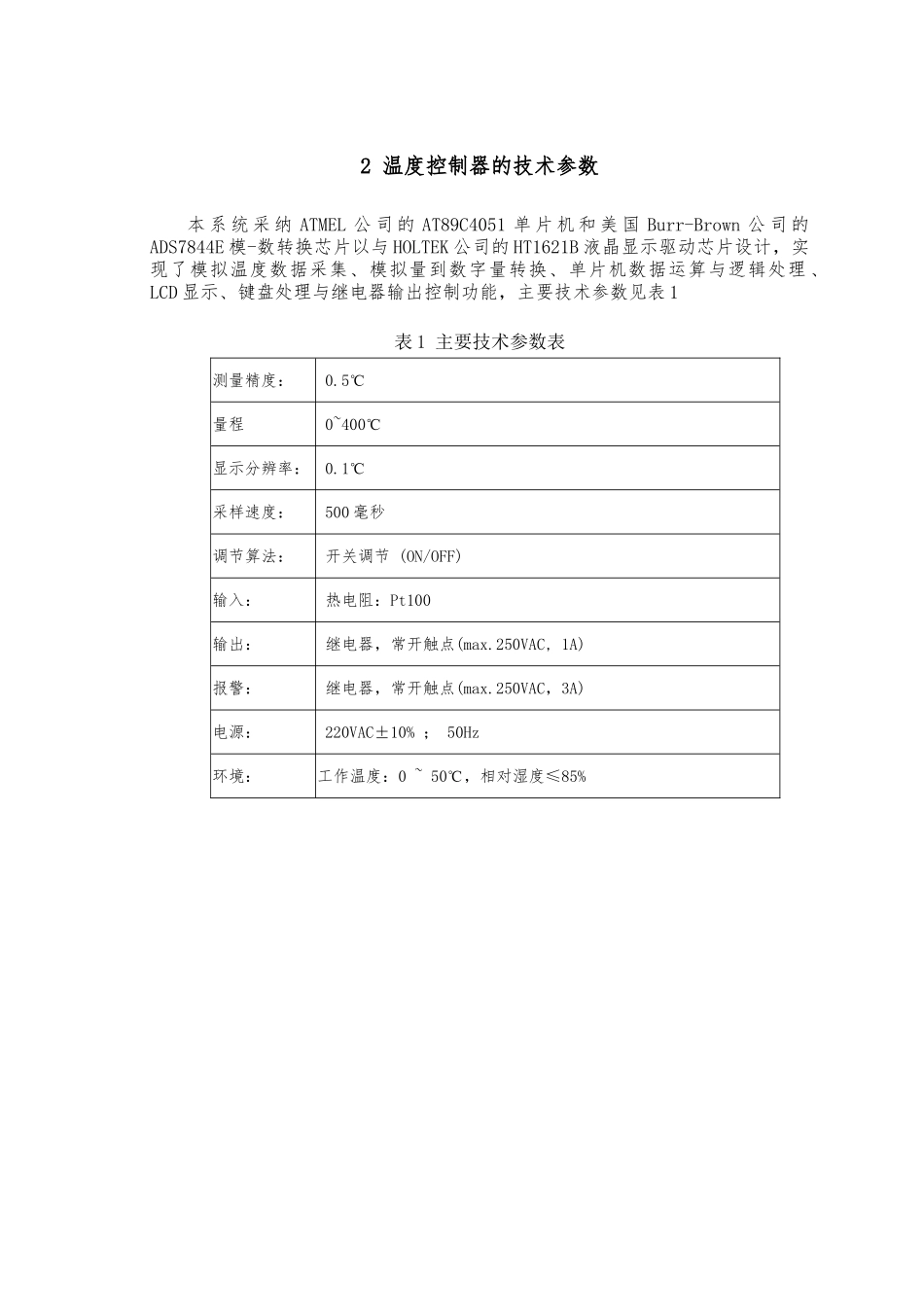

MCS51单片机机应用于温度控制器毕业论文_第3页
3/21
目 录1 前言 12 温度控制器的技术参数 23 系统设计方案的论证 33.1 方案比选 33.2 方案说明 44 控制系统设计 54.1 系统的工作原理 54.2 硬件电路设计 64.3 系统软件设计 165 调试,安装,运行 305.1 系统硬件调试 305.2 系统软件调试 306 小结 31MCS51 单片机机应用于温度控制器摘要: 本文论述了采纳单片机控制的智能温度控制器,使用 AT89C4051 单片机、ADS7844E A/D 转换芯片、HT1621B 液晶显示驱动芯片与液晶显示器,实现温度的测量、输出控制与显示功能。关键字:单片机、A/D 转换,液晶显示与其驱动1 前 言模拟电路温度控制器存在电路复杂、功能简单和调试不方便的问题,随着电子技术的快速进展,超大规模集成电路的技术越来越成熟,制造成本越来越低,单片机在军事、工业、通讯、家用电器、智能仪表等领域的应用越来越广泛,使产品的功能、精度和质量大幅度提高;同时,电路的设计更简单、故障率低、可靠性高、成本低;特别是近几年来 Flash 技术的进展,使单片机系统的开发周期大大缩短,开发成本大幅降低,使用单片机控制的智能仪表是仪表领域进展的必定趋势。本文论述了采纳 ATMEL 公司的 AT89C4051 单片机和美国 Burr-Brown 公司的 ADS7844E 模-数转换芯片以与 HOLTEK 公司的 HT1621B 液晶显示驱动芯片设计的LCD 显示智能温度控制器。本系统实现了模拟温度数据采集、模拟量到数字量转换、软件对温度信号进行非线性校正,单片机数据运算与逻辑处理、LCD 显示、键盘处理与继电器输出控制功能。本文主要介绍了智能温度控制器的功能和设计的过程。重点说明电路设计、软件设计。2 温度控制器的技术参数本 系 统 采 纳 ATMEL 公 司 的 AT89C4051 单 片 机 和 美 国 Burr-Brown 公 司 的ADS7844E 模-数转换芯片以与 HOLTEK 公司的 HT1621B 液晶显示驱动芯片设计,实现了模拟温度数据采集、模拟量到数字量转换、单片机数据运算与逻辑处理 、LCD 显示、键盘处理与继电器输出控制功能,主要技术参数见表 1表 1 主要技术参数表测量精度:0.5℃量程0~400℃显示分辨率:0.1℃采样速度:500 毫秒调节算法:开关调节 (ON/OFF) 输入:热电阻:Pt100输出:继电器,常开触点(max.250VAC, 1A)报警:继电器,常开触点(max.250VAC,3A)电源:220VAC±10% ; 50Hz环境:工作温度:0 ~ 50℃,相对湿度≤85%3 系统设计方案的论证本章主要叙述温度控制器的设计方案...
