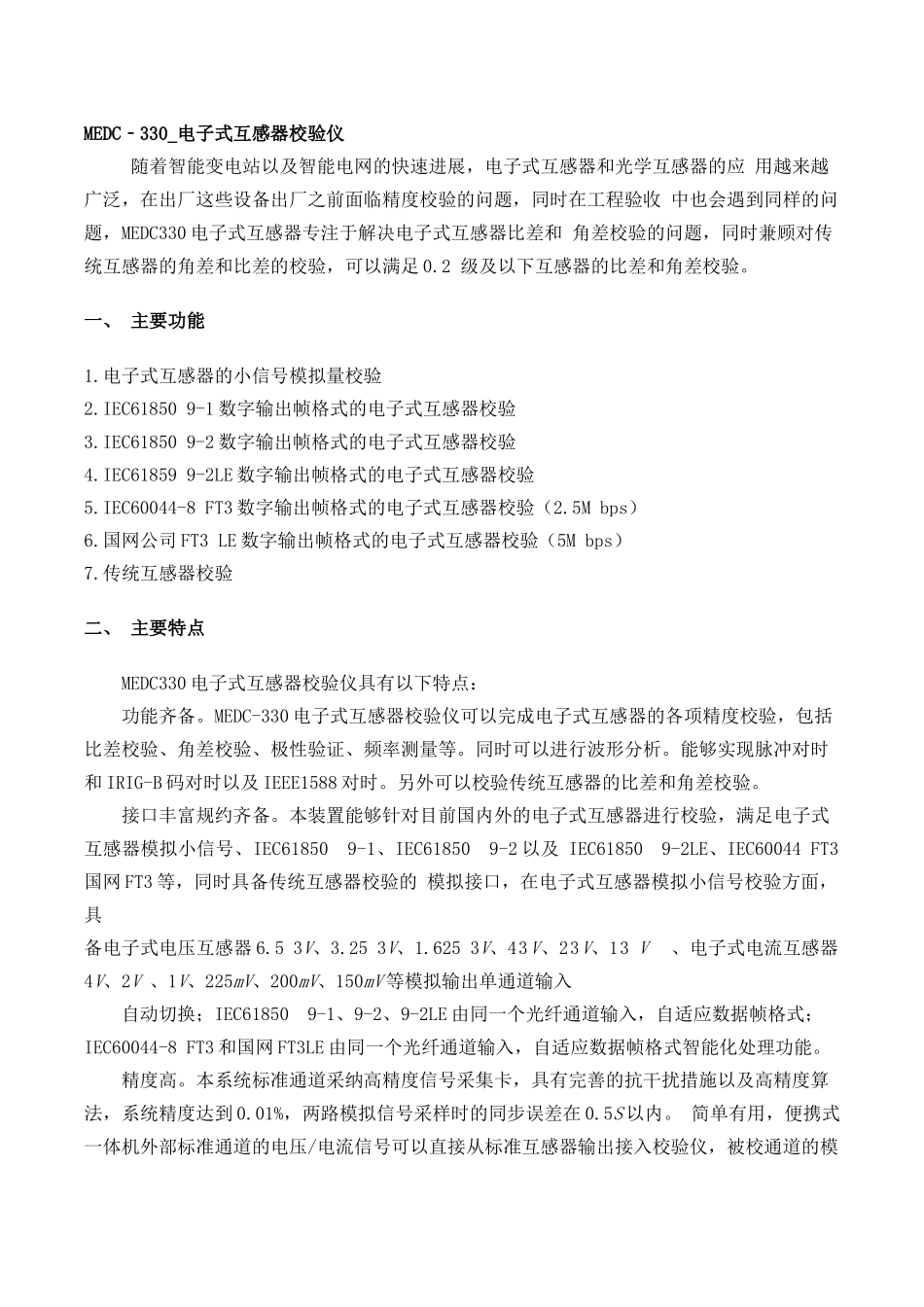

MEDC-330电子式互感器操作规程_第1页
1/43

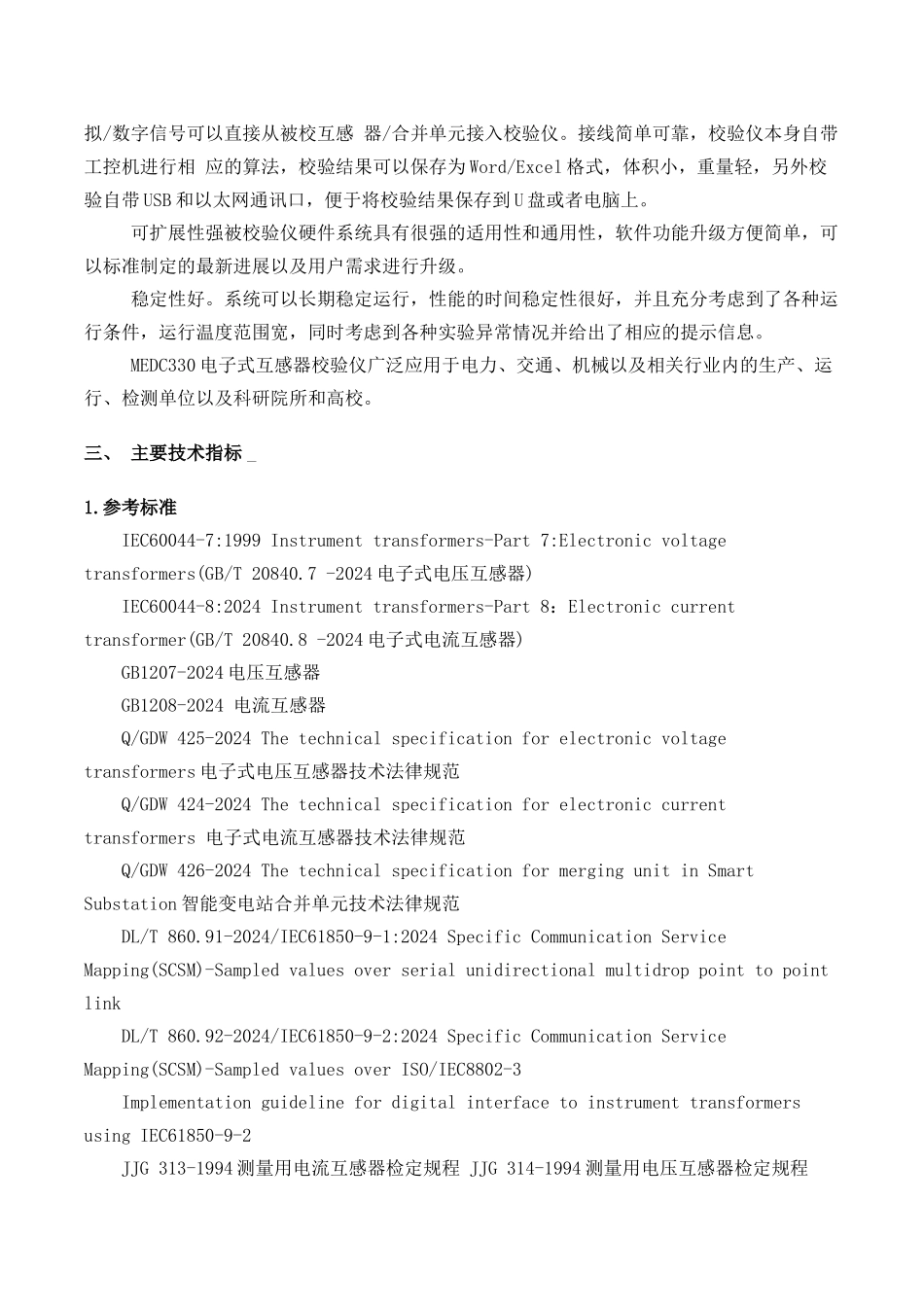

MEDC-330电子式互感器操作规程_第2页
2/43

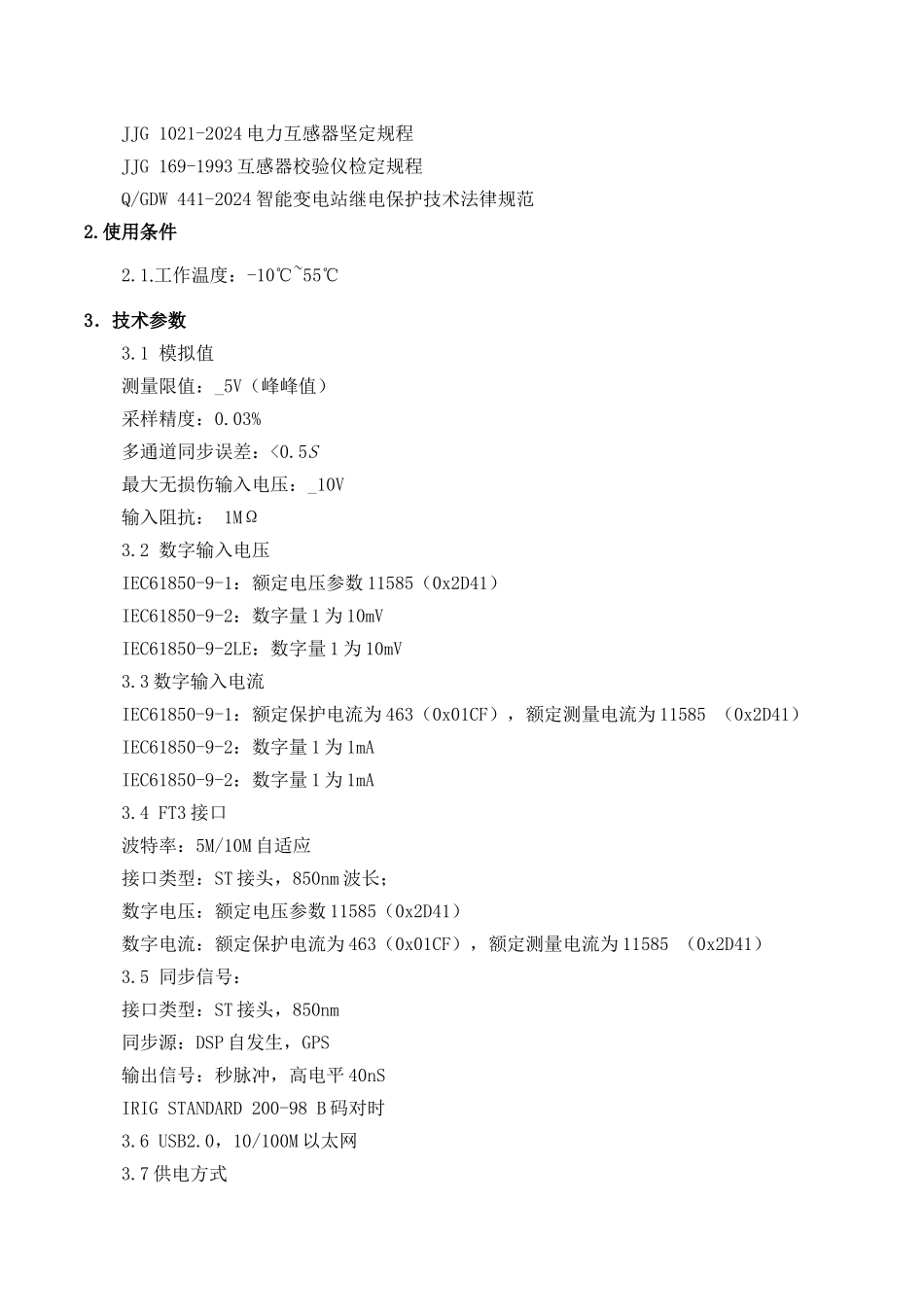

MEDC-330电子式互感器操作规程_第3页
3/43
MEDC‐330_电子式互感器校验仪 随着智能变电站以及智能电网的快速进展,电子式互感器和光学互感器的应 用越来越广泛,在出厂这些设备出厂之前面临精度校验的问题,同时在工程验收 中也会遇到同样的问题,MEDC330 电子式互感器专注于解决电子式互感器比差和 角差校验的问题,同时兼顾对传统互感器的角差和比差的校验,可以满足 0.2 级及以下互感器的比差和角差校验。 一、 主要功能1.电子式互感器的小信号模拟量校验 2.IEC61850 9-1 数字输出帧格式的电子式互感器校验 3.IEC61850 9-2 数字输出帧格式的电子式互感器校验4.IEC61859 9-2LE 数字输出帧格式的电子式互感器校验 5.IEC60044-8 FT3 数字输出帧格式的电子式互感器校验(2.5M bps) 6.国网公司 FT3 LE 数字输出帧格式的电子式互感器校验(5M bps) 7.传统互感器校验 二、 主要特点MEDC330 电子式互感器校验仪具有以下特点: 功能齐备。MEDC-330 电子式互感器校验仪可以完成电子式互感器的各项精度校验,包括比差校验、角差校验、极性验证、频率测量等。同时可以进行波形分析。能够实现脉冲对时和 IRIG-B 码对时以及 IEEE1588 对时。另外可以校验传统互感器的比差和角差校验。 接口丰富规约齐备。本装置能够针对目前国内外的电子式互感器进行校验,满足电子式互感器模拟小信号、IEC61850 9-1、IEC61850 9-2 以及 IEC61850 9-2LE、IEC60044 FT3国网 FT3 等,同时具备传统互感器校验的 模拟接口,在电子式互感器模拟小信号校验方面,具备电子式电压互感器 6.5 3V、3.25 3V、1.625 3V、43V、23V、13 V、电子式电流互感器4V、2V 、1V、225mV、200mV、150mV 等模拟输出单通道输入自动切换;IEC61850 9-1、9-2、9-2LE 由同一个光纤通道输入,自适应数据帧格式;IEC60044-8 FT3 和国网 FT3LE 由同一个光纤通道输入,自适应数据帧格式智能化处理功能。 精度高。本系统标准通道采纳高精度信号采集卡,具有完善的抗干扰措施以及高精度算法,系统精度达到 0.01%,两路模拟信号采样时的同步误差在 0.5S 以内。 简单有用,便携式一体机外部标准通道的电压/电流信号可以直接从标准互感器输出接入校验仪,被校通道的模拟/数字信号可以直接从被校互感 器/合并单元接入校验仪。接线简单可靠,校验仪本身自带工控机进行相 应的算法,校验结果可以保存为 Word/Excel 格式,体积小,重量轻,另外校验自带 USB 和以太网通讯口,便于将校验结...
