MES设计之工艺业务流程图示与描述VIP专享

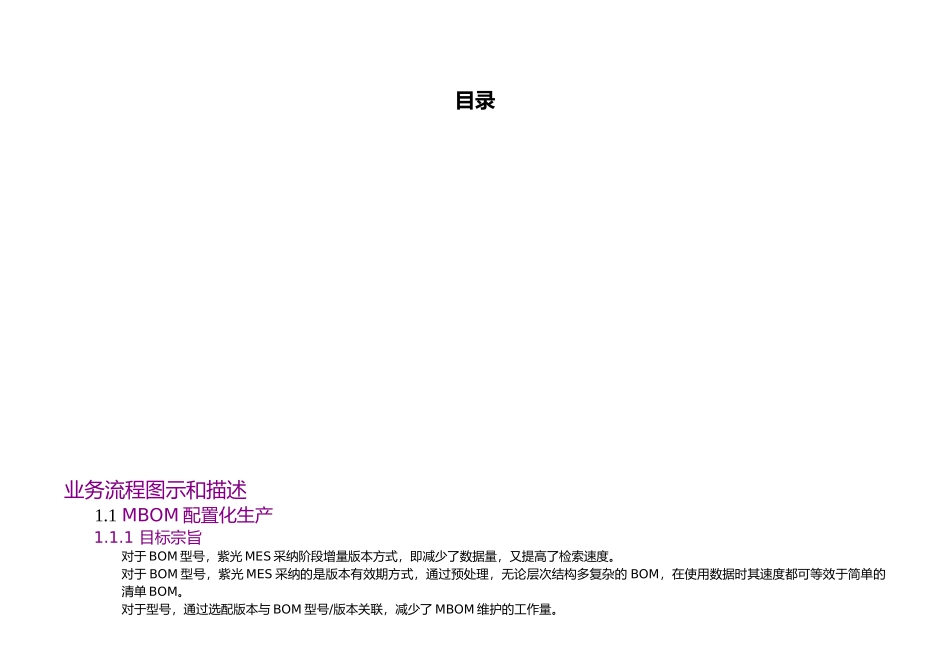

MES 设计-工艺业务流程图示和描述目录业务流程图示和描述1.1 MBOM 配置化生产1.1.1 目标宗旨对于 BOM 型号，紫光 MES 采纳阶段增量版本方式，即减少了数据量，又提高了检索速度。对于 BOM 型号，紫光 MES 采纳的是版本有效期方式，通过预处理，无论层次结构多复杂的 BOM，在使用数据时其速度都可等效于简单的清单 BOM。对于型号，通过选配版本与 BOM 型号/版本关联，减少了 MBOM 维护的工作量。1.1.2 流程图1.1.3 流程综述1、先建立型号版本，再在型号版本下创建 BOM 版本，BOM 版本是以增量版本递增的2、建立选配型号和 BOM 型号的对比关系，选配型号也有相应的版本，选配型号可以做选择装配、特别指定、临时替换、增减零件。1.2 MBOM 维护功能1.2.1 目标宗旨MES 的 BOM 是分主线的。可从其它系统获得 P-BOM，然后维护 M-BOM；或直接从其它系统获得 M-BOM。数据核查是参照完整性核查，零件号与物料主数据、零件号符合规则、合件定义、工位号、路线、重要件允许工位、重要件数量围等的核查。支持转产和 BOM 差错反馈。支持选装，可以大大减少型号数。1.2.2 流程图1.2.3 流程综述1、以单个车型版本为单位，手工从 P-BOM 中导出指定版本的 BOM 数据，分主线后，导入到 MES 的系统中，MES 系统支持单层 BOM 和多层BOM 的导入。也可以通过接口直接从其他系统接收数据，例如 ZZMES 是接收的 MTDP 的数据。2、辅助 MES-BOM 的生成，为了更好的指挥生产，MES-BOM 需要对 CV-BOM 里的信息进行补充“厂路线”、“投料工位”、“做成工位”信息。若每个车型从 CV-BOM 导出后，都进行信息的补充工作量比较大，而 BOM 的数据是由“设计—试制—小批量生产—批量生产”逐步完善的，每次变化都很少，只占到 BOM 总数的百分之几，MES 就可以通过最相似的车型，先进行车型对比，把最相似车型里的补充信息直接拷贝过来，完成百分之九十几的工作，减少工艺员的工作量，提高生产效率。4、工艺员手工把剩余的百分之几的信息补充完毕后，建立 BOM 版本。MES 提供自身的 MBOM 的对比功能，包括不同型号不同版本的比较、同型号不同版本的比较；BOM 对比的结果是可以是分层次的，也可以是清单。5、对 BOM 数据进行完整性核查，减少因 BOM 数据原因造成的各种影响。6、BOM 准备完毕后可以供其他部门使用，或通过接口传递给其他系统7、技术部门维护转产文件的数据容，根据转产单的容由生产部应...
