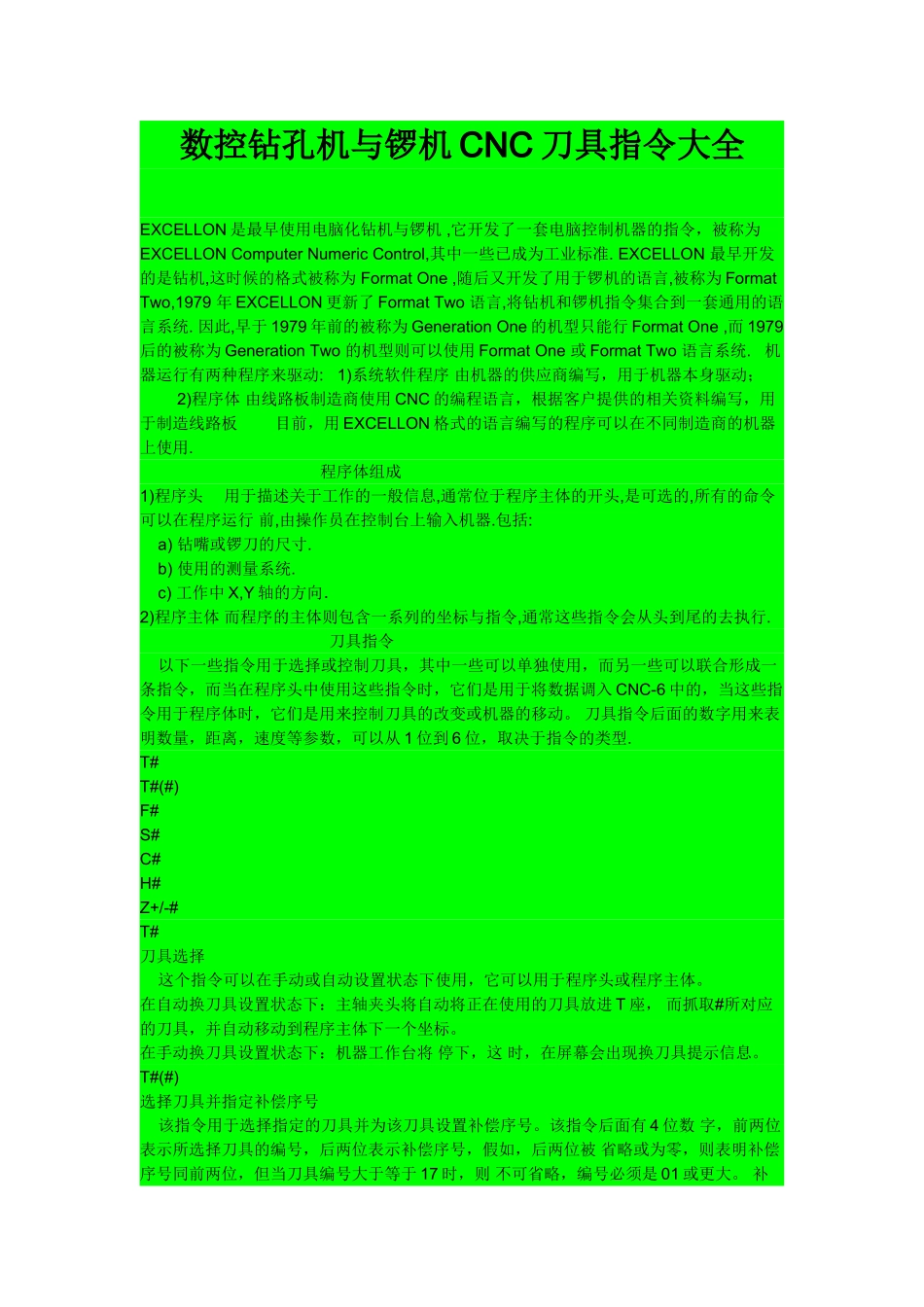

PCB数控钻孔机与锣机CNC刀具指令大全_第1页
1/15

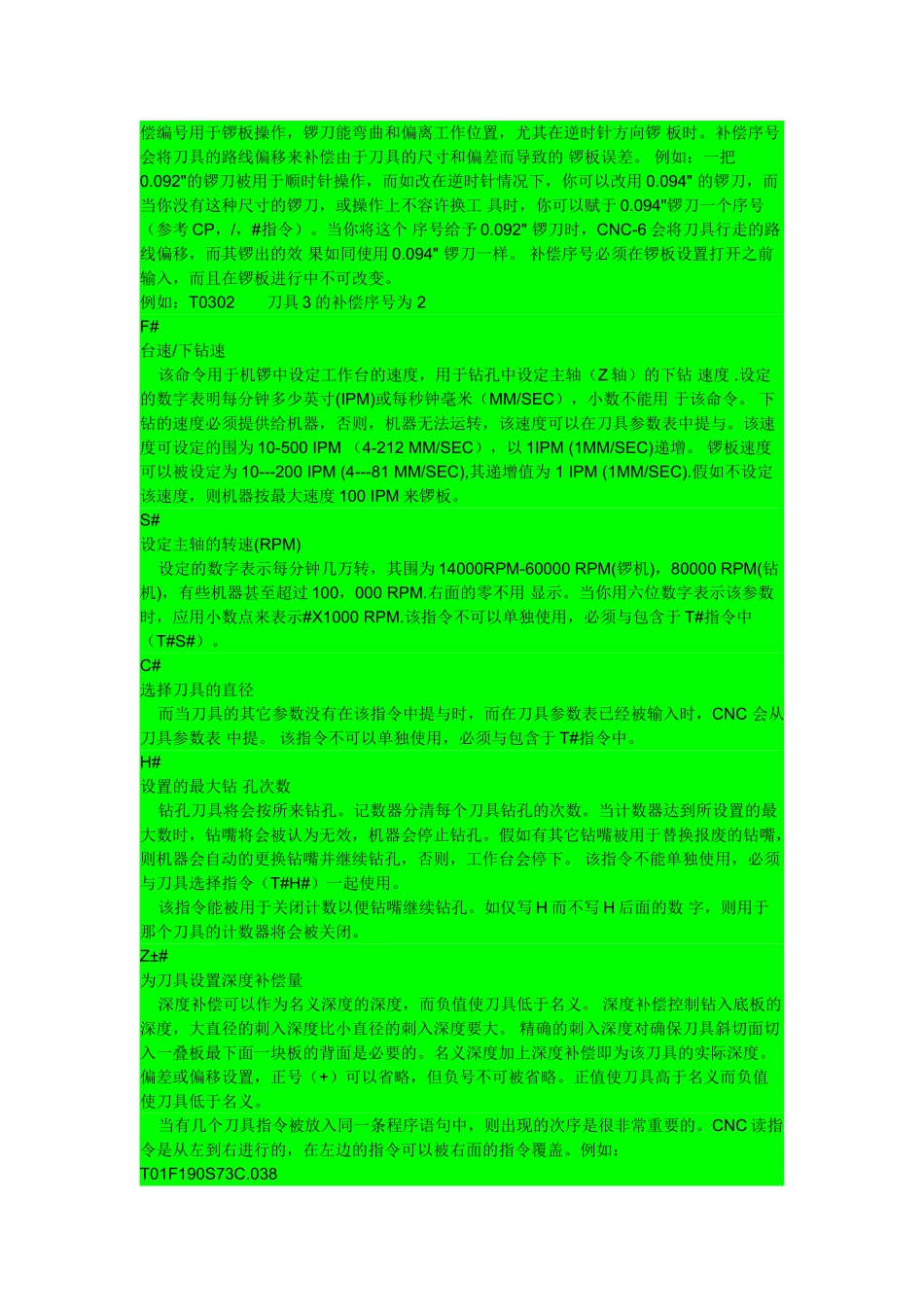

PCB数控钻孔机与锣机CNC刀具指令大全_第2页
2/15

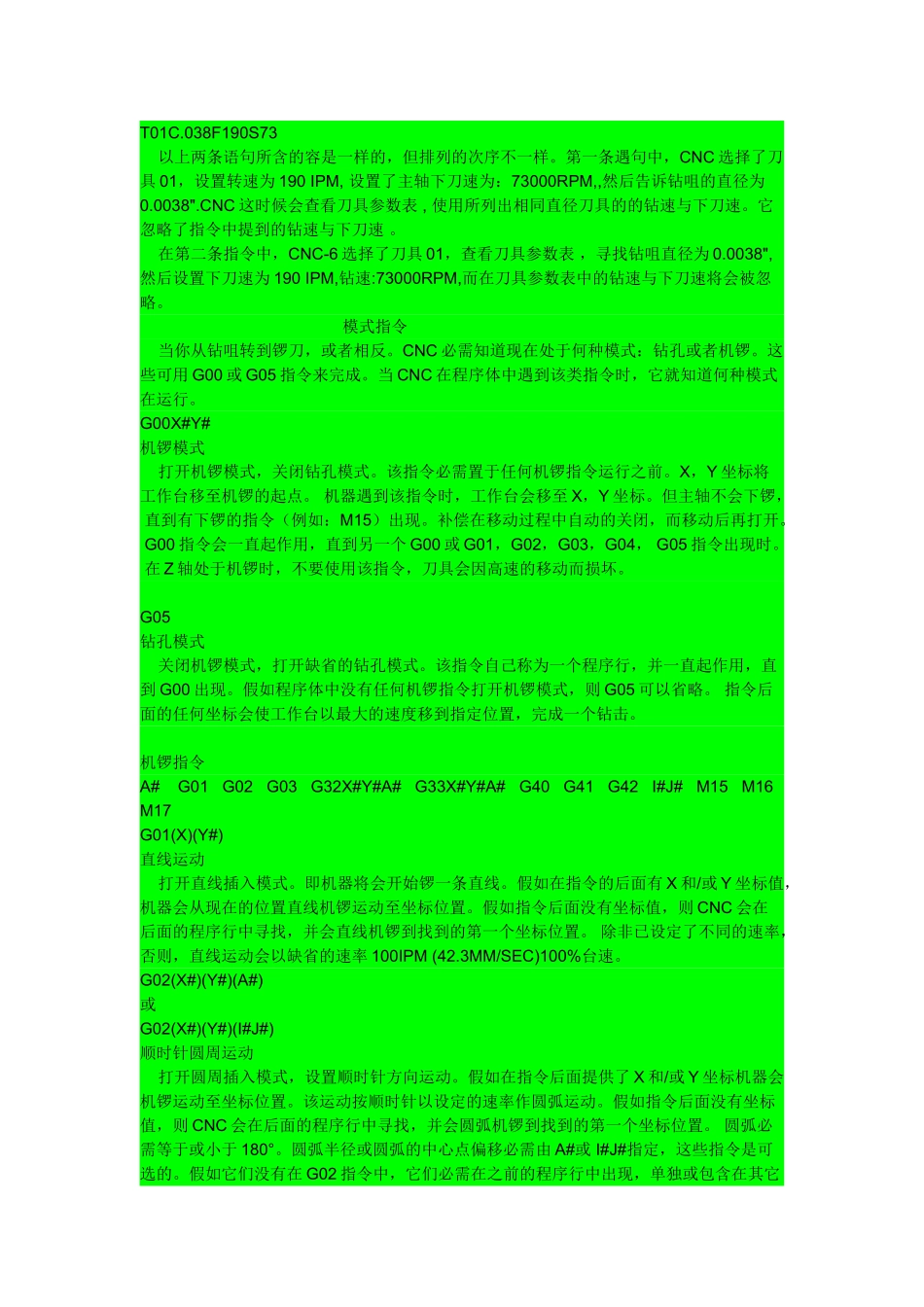

PCB数控钻孔机与锣机CNC刀具指令大全_第3页
3/15
数控钻孔机与锣机 CNC 刀具指令大全EXCELLON 是最早使用电脑化钻机与锣机 ,它开发了一套电脑控制机器的指令,被称为EXCELLON Computer Numeric Control,其中一些已成为工业标准. EXCELLON 最早开发的是钻机,这时候的格式被称为 Format One ,随后又开发了用于锣机的语言,被称为 Format Two,1979 年 EXCELLON 更新了 Format Two 语言,将钻机和锣机指令集合到一套通用的语言系统. 因此,早于 1979 年前的被称为 Generation One 的机型只能行 Format One ,而 1979后的被称为 Generation Two 的机型则可以使用 Format One 或 Format Two 语言系统. 机器运行有两种程序来驱动: 1)系统软件程序 由机器的供应商编写,用于机器本身驱动; 2)程序体 由线路板制造商使用 CNC 的编程语言,根据客户提供的相关资料编写,用于制造线路板 目前,用 EXCELLON 格式的语言编写的程序可以在不同制造商的机器上使用. 程序体组成1)程序头 用于描述关于工作的一般信息,通常位于程序主体的开头,是可选的,所有的命令可以在程序运行 前,由操作员在控制台上输入机器.包括: a) 钻嘴或锣刀的尺寸. b) 使用的测量系统. c) 工作中 X,Y 轴的方向.2)程序主体 而程序的主体则包含一系列的坐标与指令,通常这些指令会从头到尾的去执行. 刀具指令 以下一些指令用于选择或控制刀具,其中一些可以单独使用,而另一些可以联合形成一条指令,而当在程序头中使用这些指令时,它们是用于将数据调入 CNC-6 中的,当这些指令用于程序体时,它们是用来控制刀具的改变或机器的移动。 刀具指令后面的数字用来表明数量,距离,速度等参数,可以从 1 位到 6 位,取决于指令的类型.T#T#(#)F#S#C#H#Z+/-#T#刀具选择 这个指令可以在手动或自动设置状态下使用,它可以用于程序头或程序主体。在自动换刀具设置状态下:主轴夹头将自动将正在使用的刀具放进 T 座, 而抓取#所对应的刀具,并自动移动到程序主体下一个坐标。在手动换刀具设置状态下:机器工作台将 停下,这 时,在屏幕会出现换刀具提示信息。T#(#)选择刀具并指定补偿序号 该指令用于选择指定的刀具并为该刀具设置补偿序号。该指令后面有 4 位数 字,前两位表示所选择刀具的编号,后两位表示补偿序号,假如,后两位被 省略或为零,则表明补偿序号同前两位,但当刀具编号大于等于 17 时,则 不可省略,编号必须是 01 或更大。 补偿编号用于锣板操作,锣...
