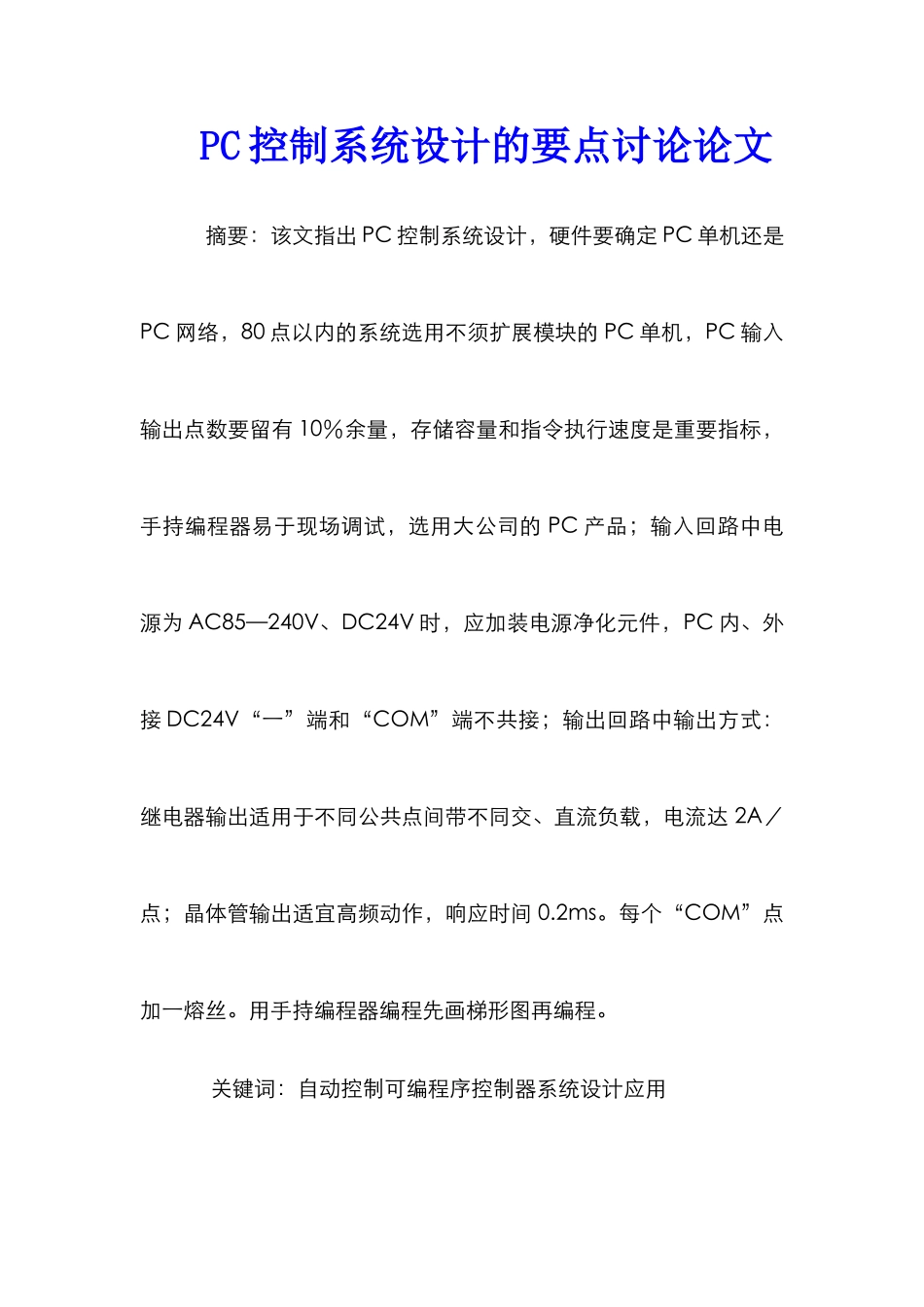

PC控制系统设计的要点研究论文

PC 控制系统设计的要点讨论论文 摘要：该文指出 PC 控制系统设计，硬件要确定 PC 单机还是PC 网络，80 点以内的系统选用不须扩展模块的 PC 单机，PC 输入输出点数要留有 10％余量，存储容量和指令执行速度是重要指标，手持编程器易于现场调试，选用大公司的 PC 产品；输入回路中电源为 AC85—240V、DC24V 时，应加装电源净化元件，PC 内、外接 DC24V“一”端和“COM”端不共接；输出回路中输出方式：继电器输出适用于不同公共点间带不同交、直流负载，电流达 2A／点；晶体管输出适宜高频动作，响应时间 0.2ms。每个“COM”点加一熔丝。用手持编程器编程先画梯形图再编程。 关键词：自动控制可编程序控制器系统设计应用 在现代化的工业生产设备中，有大量的数字量及模拟量的控制装置，例如电机的起停，电磁阀的开闭，产品的计数，温度、压力、流量的设定与控制等，工业现场中的这些自动控制问题，若采纳可编程序控制器(PC)来解决自动控制问题已成为最有效的工具之一，本文叙述 PC 控制系统设计时应该注意的问题。 硬件选购目前市场上的 PC 产品众多，除国产品牌外，国外有 ： 日 本 的 OMRON 、 MITSUBISHI 、 FUJJ 、 anasonic, 德 国 的SIEMENS，韩国的 LG 等。近几年，PC 产品的价格有较大的下降，其性价比越来越高，这是众多技术人员选用 PC 的重要原因。那么，如何选购 PC 产品呢? 1．系统规模首先应确定系统用 PC 单机控制，还是用 PC 形成网络，由此计算 PC 输入、输出点。数，并且在选购 PC 时要在实际需要点数的基础上留有一定余量(10%)。 2．确定负载类型根据 PC 输出端所带的负载是直流型还是沟通型，是大电流还是小电流，以及 PC 输出点动作的频率等，从而确定输出端采纳继电器输出，还是晶体管输出，或品闸管输出。不同的负载选用不同的输出方式，对系统的稳定运行是很重要的。 3．存储容量与速度尽管国外各厂家的 PC 产品大体相同，但也有一定的区别。目前还未发现各公司之间完全兼容的产品。各个公司的开发软件都不相同，而用户程序的存储容量和指令的执行速度是两个重要指标。一般存储容量越大、速度越快的 PC 价格就越高，但应该根据系统的大小合理选用 PC 产品。 4．编程器的选购 PC 编程可采纳三种方式： 一是用一般的手持编程器编程，它只能用商家规定语句表中的语句编程。这种方式效率低，但对于系统容量小，用量小的产品比较适宜，并且体积小，易...
