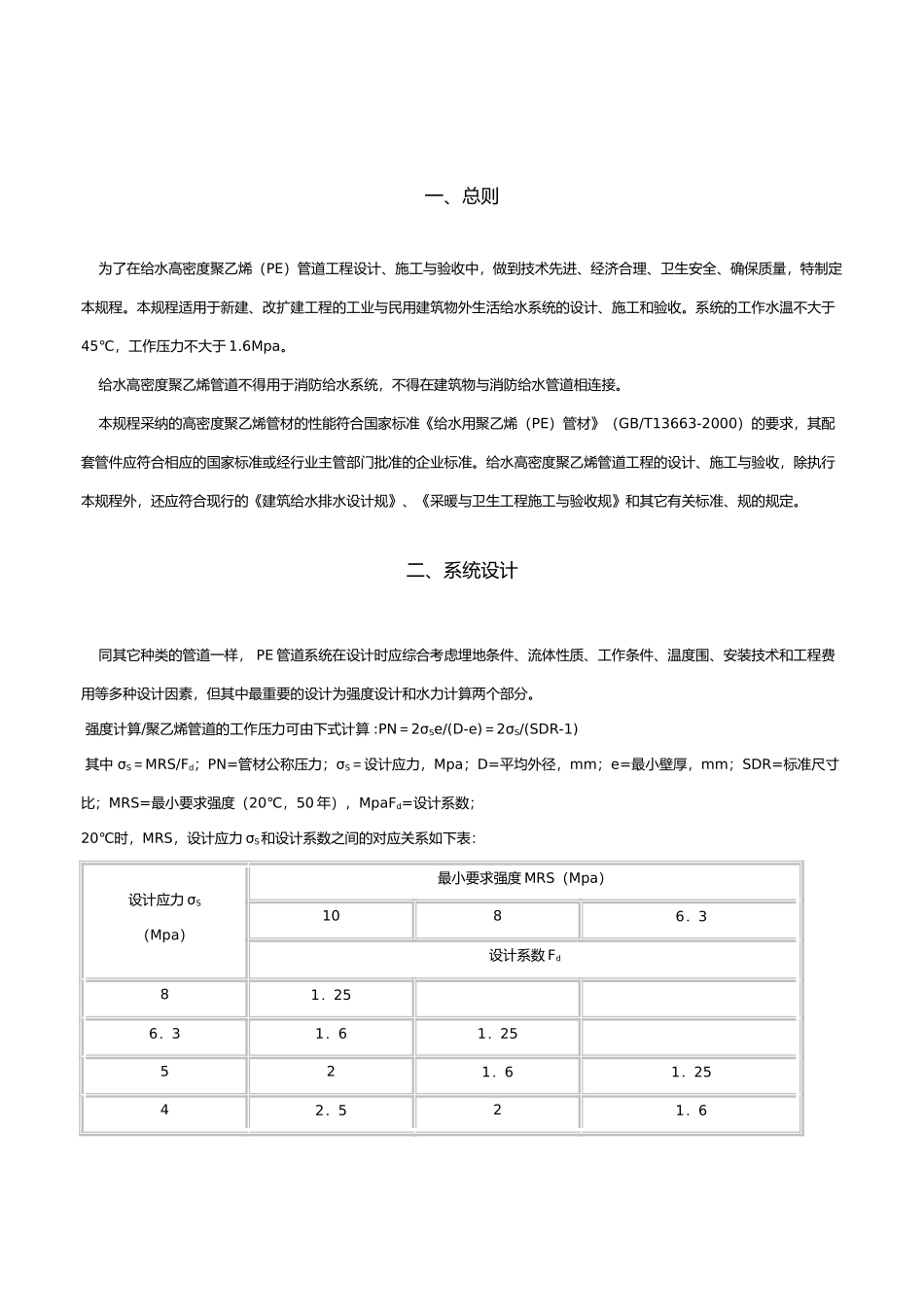

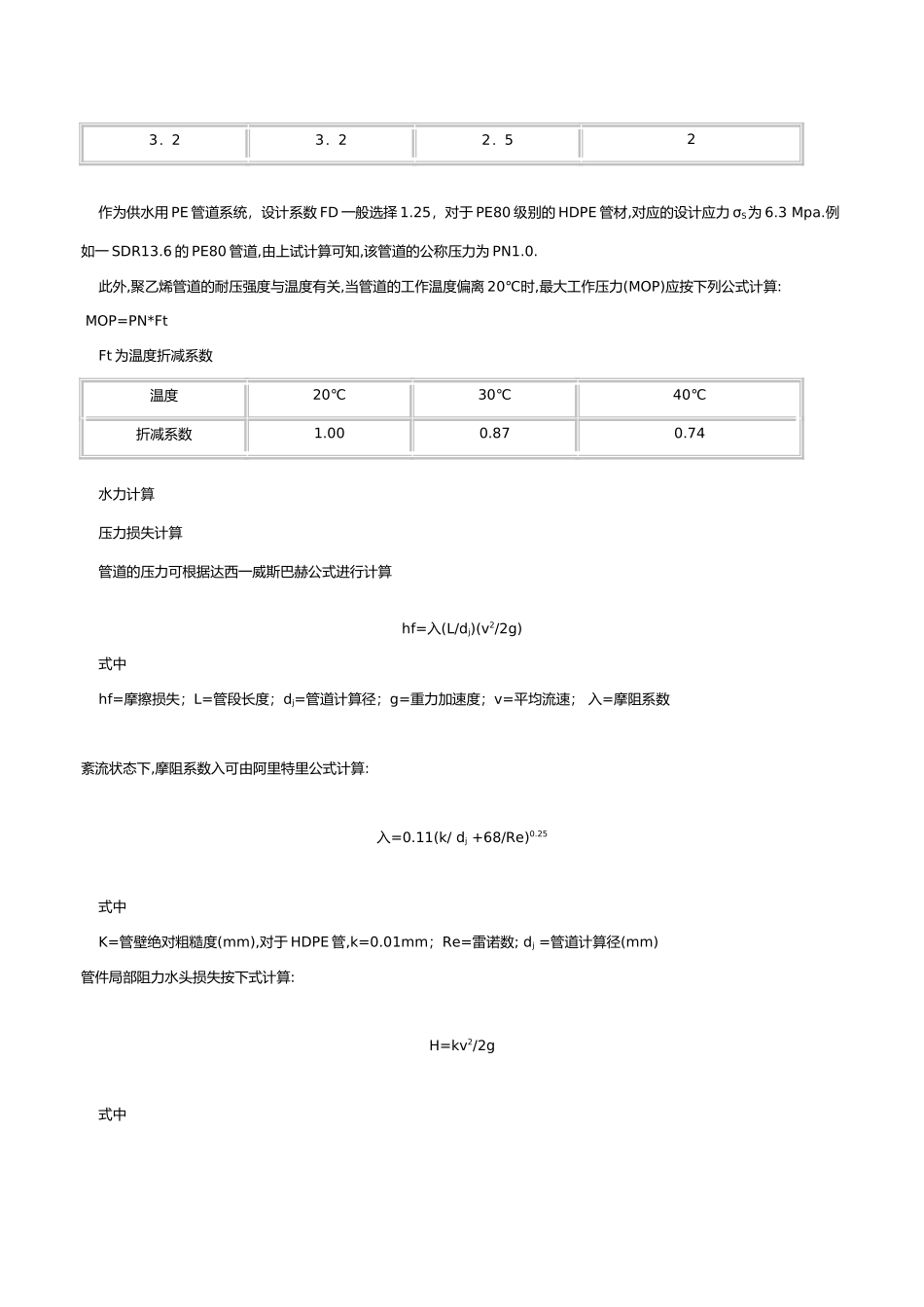

HDPE管道系统安装手册天鸿塑业一、总则 为了在给水高密度聚乙烯（PE）管道工程设计、施工与验收中，做到技术先进、经济合理、卫生安全、确保质量，特制定本规程。本规程适用于新建、改扩建工程的工业与民用建筑物外生活给水系统的设计、施工和验收。系统的工作水温不大于45℃，工作压力不大于 1.6Mpa。 给水高密度聚乙烯管道不得用于消防给水系统，不得在建筑物与消防给水管道相连接。 本规程采纳的高密度聚乙烯管材的性能符合国家标准《给水用聚乙烯（PE）管材》（GB/T13663-2000）的要求，其配套管件应符合相应的国家标准或经行业主管部门批准的企业标准。给水高密度聚乙烯管道工程的设计、施工与验收，除执行本规程外，还应符合现行的《建筑给水排水设计规》、《采暖与卫生工程施工与验收规》和其它有关标准、规的规定。 二、系统设计 同其它种类的管道一样， PE 管道系统在设计时应综合考虑埋地条件、流体性质、工作条件、温度围、安装技术和工程费用等多种设计因素，但其中最重要的设计为强度设计和水力计算两个部分。 强度计算/聚乙烯管道的工作压力可由下式计算 :PN＝2σSe/(D-e)＝2σS/(SDR-1) 其中 σS＝MRS/Fd；PN=管材公称压力；σS＝设计应力，Mpa；D=平均外径，mm；e=最小壁厚，mm；SDR=标准尺寸比；MRS=最小要求强度（20℃，50 年），MpaFd=设计系数；20℃时，MRS，设计应力 σS和设计系数之间的对应关系如下表： 设计应力 σS（Mpa）最小要求强度 MRS（Mpa）1086．3设计系数 Fd81．25 6．31．61．25 521．61．2542．521．63．23．22．52 作为供水用 PE 管道系统，设计系数 FD 一般选择 1.25，对于 PE80 级别的 HDPE 管材,对应的设计应力 σS为 6.3 Mpa.例如一 SDR13.6 的 PE80 管道,由上试计算可知,该管道的公称压力为 PN1.0. 此外,聚乙烯管道的耐压强度与温度有关,当管道的工作温度偏离 20℃时,最大工作压力(MOP)应按下列公式计算: MOP=PN*Ft Ft 为温度折减系数温度20℃30℃40℃折减系数1.000.870.74 水力计算 压力损失计算 管道的压力可根据达西一威斯巴赫公式进行计算hf=入(L/dj)(v2/2g) 式中 hf=摩擦损失；L=管段长度；dj=管道计算径；g=重力加速度；v=平均流速； 入=摩阻系数 紊流状态下,摩阻系数入可由阿里特里公式计算: 入=0.11(k/ dj +68/Re)0.25 式中 K=管壁绝对粗糙度(mm),对于 HDPE 管,k=0.01mm；Re=雷诺数; dj =管道计算径(mm)管件局部阻力水头损失按下式...
