PSM水浴式灭菌柜使用说明书

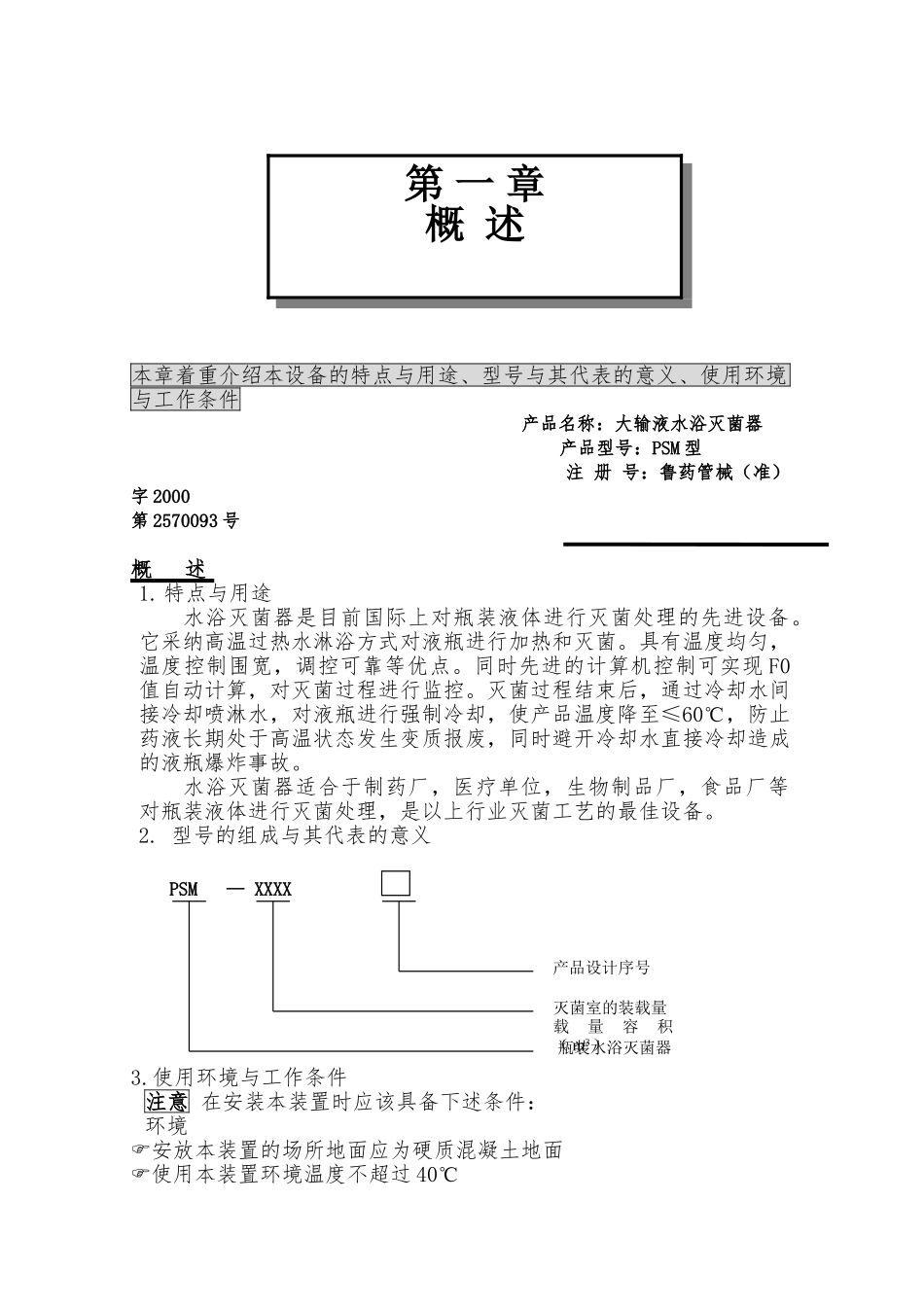

PSM水浴式灭菌柜使用说明书_第1页
1/30

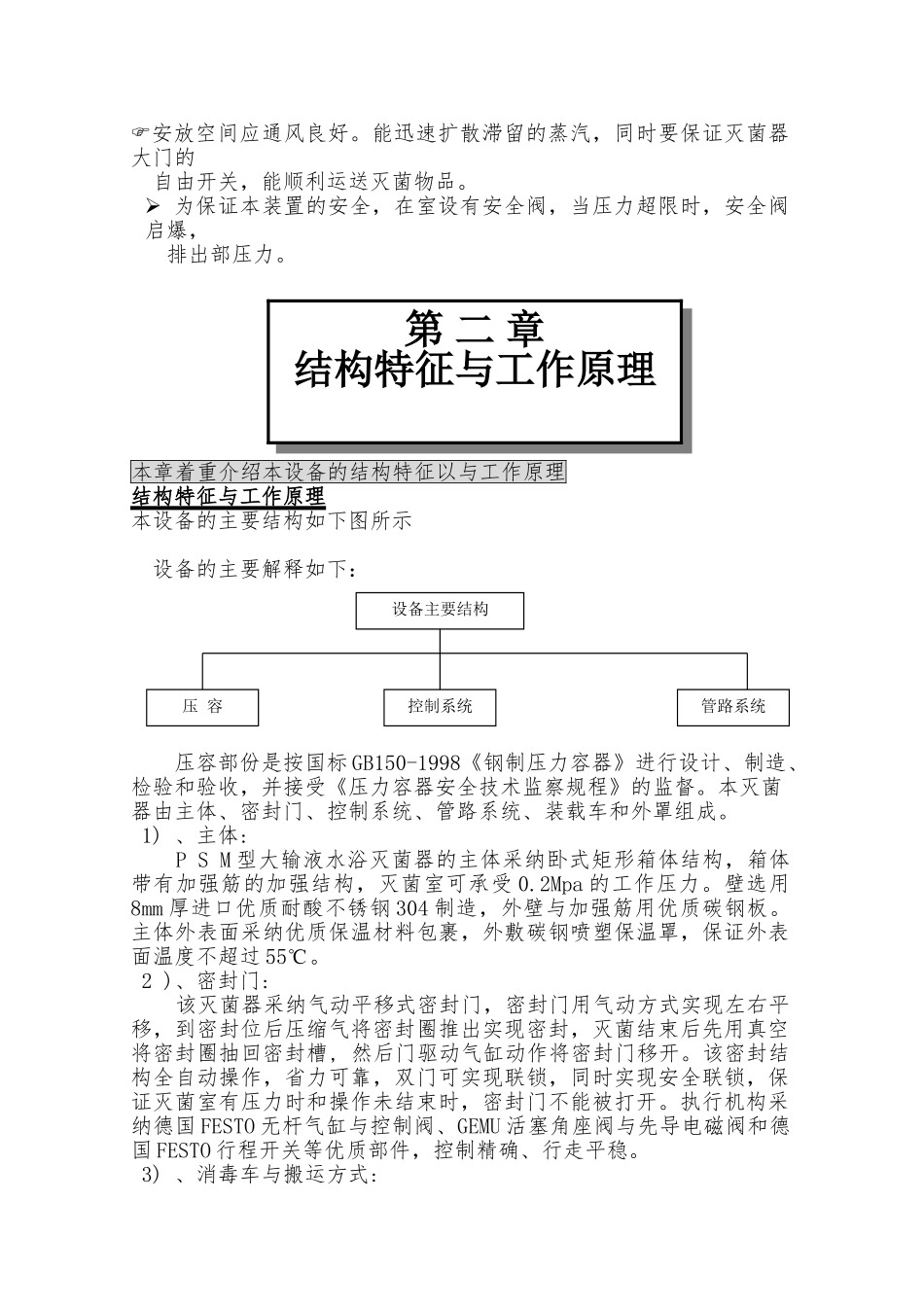

PSM水浴式灭菌柜使用说明书_第2页
2/30

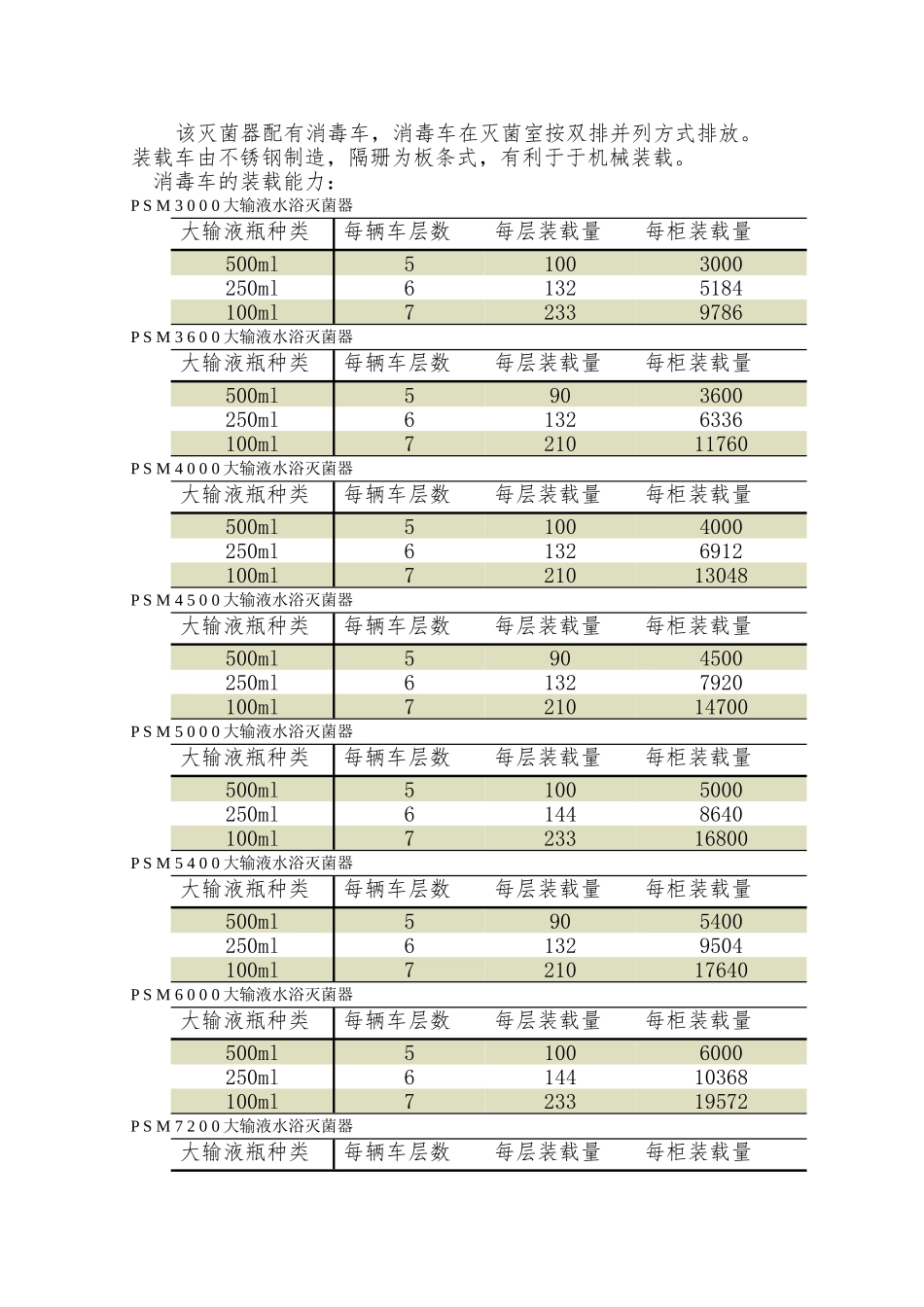

PSM水浴式灭菌柜使用说明书_第3页
3/30
本章着重介绍本设备的特点与用途、型号与其代表的意义、使用环境与工作条件 产品名称:大输液水浴灭菌器 产品型号:PSM 型 注 册 号:鲁药管械(准)字 2000第 2570093 号概 述1.特点与用途水浴灭菌器是目前国际上对瓶装液体进行灭菌处理的先进设备。它采纳高温过热水淋浴方式对液瓶进行加热和灭菌。具有温度均匀,温度控制围宽,调控可靠等优点。同时先进的计算机控制可实现 F0值自动计算,对灭菌过程进行监控。灭菌过程结束后,通过冷却水间接冷却喷淋水,对液瓶进行强制冷却,使产品温度降至≤60℃,防止药液长期处于高温状态发生变质报废,同时避开冷却水直接冷却造成的液瓶爆炸事故。水浴灭菌器适合于制药厂,医疗单位,生物制品厂,食品厂等对瓶装液体进行灭菌处理,是以上行业灭菌工艺的最佳设备。2. 型号的组成与其代表的意义3.使用环境与工作条件注意 在安装本装置时应该具备下述条件:环境安放本装置的场所地面应为硬质混凝土地面使用本装置环境温度不超过 40℃第 一 章概 述产品设计序号灭菌室的装载量载量容积( m3)PSM — XXXX 瓶装水浴灭菌器安放空间应通风良好。能迅速扩散滞留的蒸汽,同时要保证灭菌器大门的 自由开关,能顺利运送灭菌物品。 为保证本装置的安全,在室设有安全阀,当压力超限时,安全阀启爆, 排出部压力。本章着重介绍本设备的结构特征以与工作原理结构特征与工作原理本设备的主要结构如下图所示 设备的主要解释如下: 压容部份是按国标 GB150-1998《钢制压力容器》进行设计、制造、检验和验收,并接受《压力容器安全技术监察规程》的监督。本灭菌器由主体、密封门、控制系统、管路系统、装载车和外罩组成。 1) 、主体: P S M 型大输液水浴灭菌器的主体采纳卧式矩形箱体结构,箱体带有加强筋的加强结构,灭菌室可承受 0.2Mpa 的工作压力。壁选用8mm 厚进口优质耐酸不锈钢 304 制造,外壁与加强筋用优质碳钢板。主体外表面采纳优质保温材料包裹,外敷碳钢喷塑保温罩,保证外表面温度不超过 55℃。 2 )、密封门: 该灭菌器采纳气动平移式密封门,密封门用气动方式实现左右平移,到密封位后压缩气将密封圈推出实现密封,灭菌结束后先用真空将密封圈抽回密封槽, 然后门驱动气缸动作将密封门移开。该密封结构全自动操作,省力可靠,双门可实现联锁,同时实现安全联锁,保证灭菌室有压力时和操作未结束时,密封门不能被打开。执行机构采纳德国 FESTO 无杆气缸与...
