QJGZ高压起动器说明书

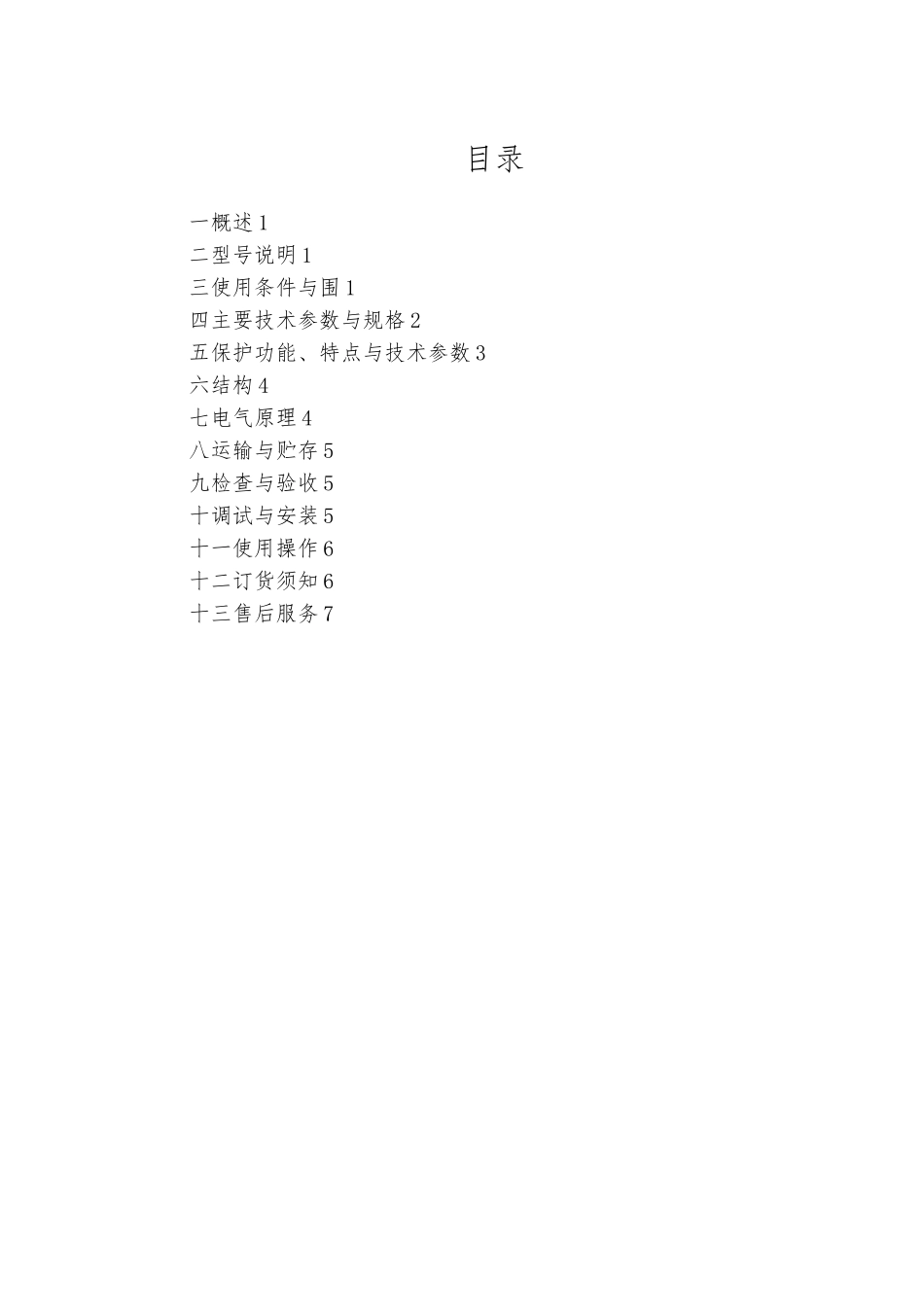

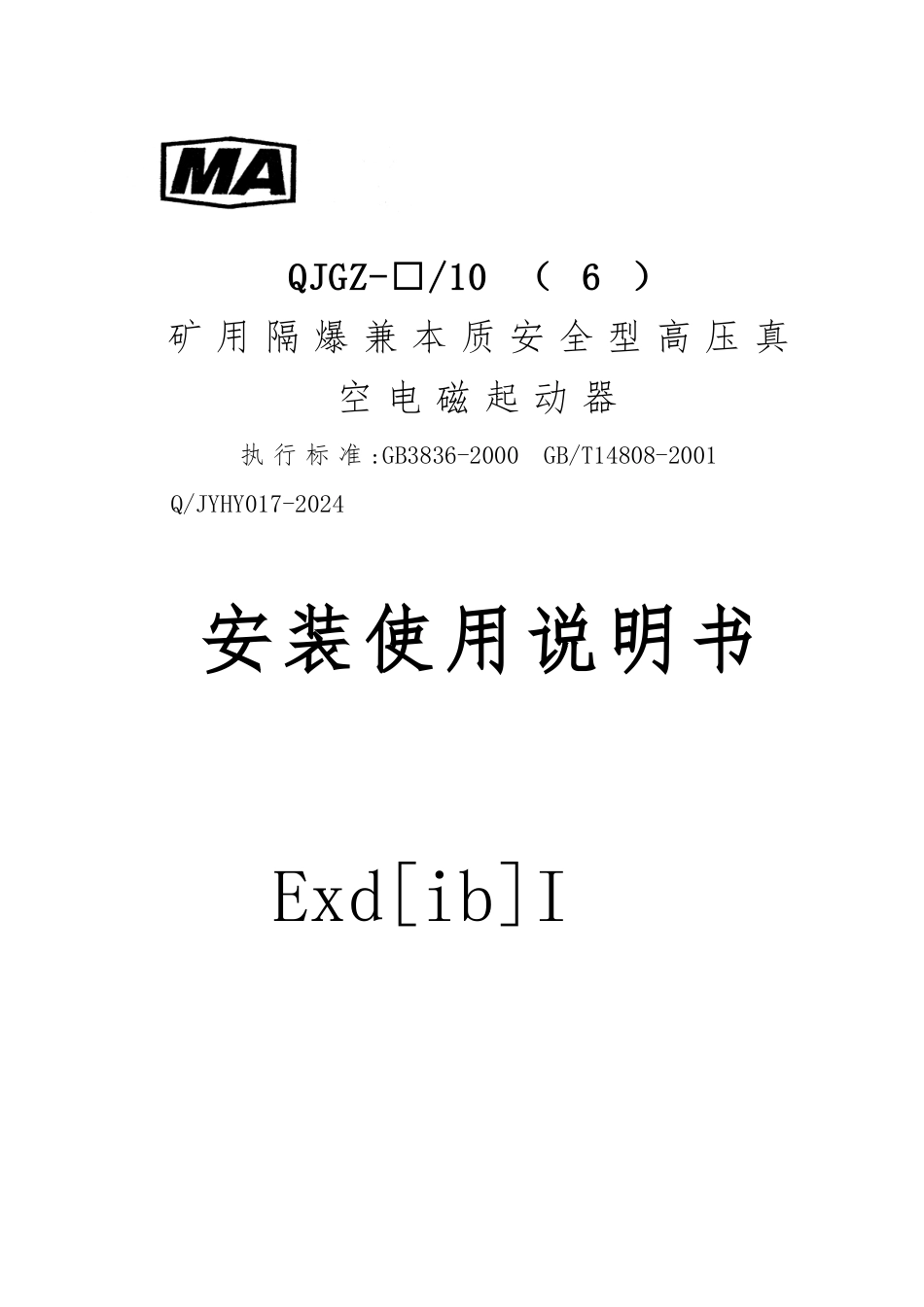

QJGZ-□/10 （ 6）矿 用 隔 爆 兼 本 质 安 全 型 高 压 真空 电 磁 起 动 器执 行 标 准 :GB3836-2000 GB/T14808-2001 Q/JYHY017-2024安装使用说明书Exd[ib]I 济 源 市 华 宇 矿 业 电 器目录一概述 1二型号说明 1三使用条件与围 1四主要技术参数与规格 2五保护功能、特点与技术参数 3六结构 4七电气原理 4八运输与贮存 5九检查与验收 5十调试与安装 5十一使用操作 6十二订货须知 6十三售后服务 7使用前请详细阅读《安装使用说明书》，错误的操作和使用可能会导致身体的损害或设备的损坏！一 概述1． 用途与功能： QJGZ-□/10（6）矿用隔爆兼本质安全型高压真空电磁起动器（以下简称起动器），适用于具有爆炸性危险气体与粉尘的煤矿井下，对额定电压 10kV(6kV)、额定频率 50Hz、额定电流至 630A 的三相沟通中性点不直接接地的供电系统与频繁起动的高压感应电动机进行直接控制、保护和测量。2． 主要特点：a．体积小、重量轻、结构紧凑、合理、操作直观，可近控、远控、遥控；隔爆外壳采纳快开门型式，隔爆性能符合《GB3836.1～2-2000 爆炸性气体环境用电气设备》的要求。b. 具有先进的、完善的全中文显示微电脑综合保护系统，对被控电路有短路 、过流、漏电、绝缘监视、过电压、欠压、相不平衡、瓦电闭锁等保护功能，并具有保护长期记忆功能。提高了整体供电的可靠性，且不必打开箱门即可进行保护参数的整定。配备有 RS485 标准通讯接口，可组成网络，实现遥测、遥控、遥调、遥信等现代化管理。3. 产品型式：矿用隔爆兼本质安全型 4. 防爆标志：Exd[ib]I二 型号说明Q J G Z - □ / 10(6)额定电压 kV额定电流 A真空 高压隔爆兼本质安全型起动器三 使用条件与围1． 海拔高度不超过 1000m；（超过 1000m 但不超过 4000m 时 ，工频耐压按 GB311.1 修正）2． 周围环境温度不低于-20℃；不高于十 40℃； 3． 空气相对湿度不大于 95％(25℃时)；4． 在有甲烷与煤尘爆炸危险的环境中；5． 在无强烈颠簸和冲击振动的地方；6． 在无足以破坏金属和绝缘的腐蚀性气体与蒸汽的场所；7． 设备垂直面的安装倾斜度不大于 15O；8． 在无滴水和水浸的地方。四 主要技术参数与规格表 1 起动器基本参数 项 目单位6kV10kV额定电压kV7.212工作电压kV610额定频率Hz5050最大额定工作电流A630630额定短路分断能力kA5.045.04极限短路分断能力kA6.36.3额定接通能力kA6....
