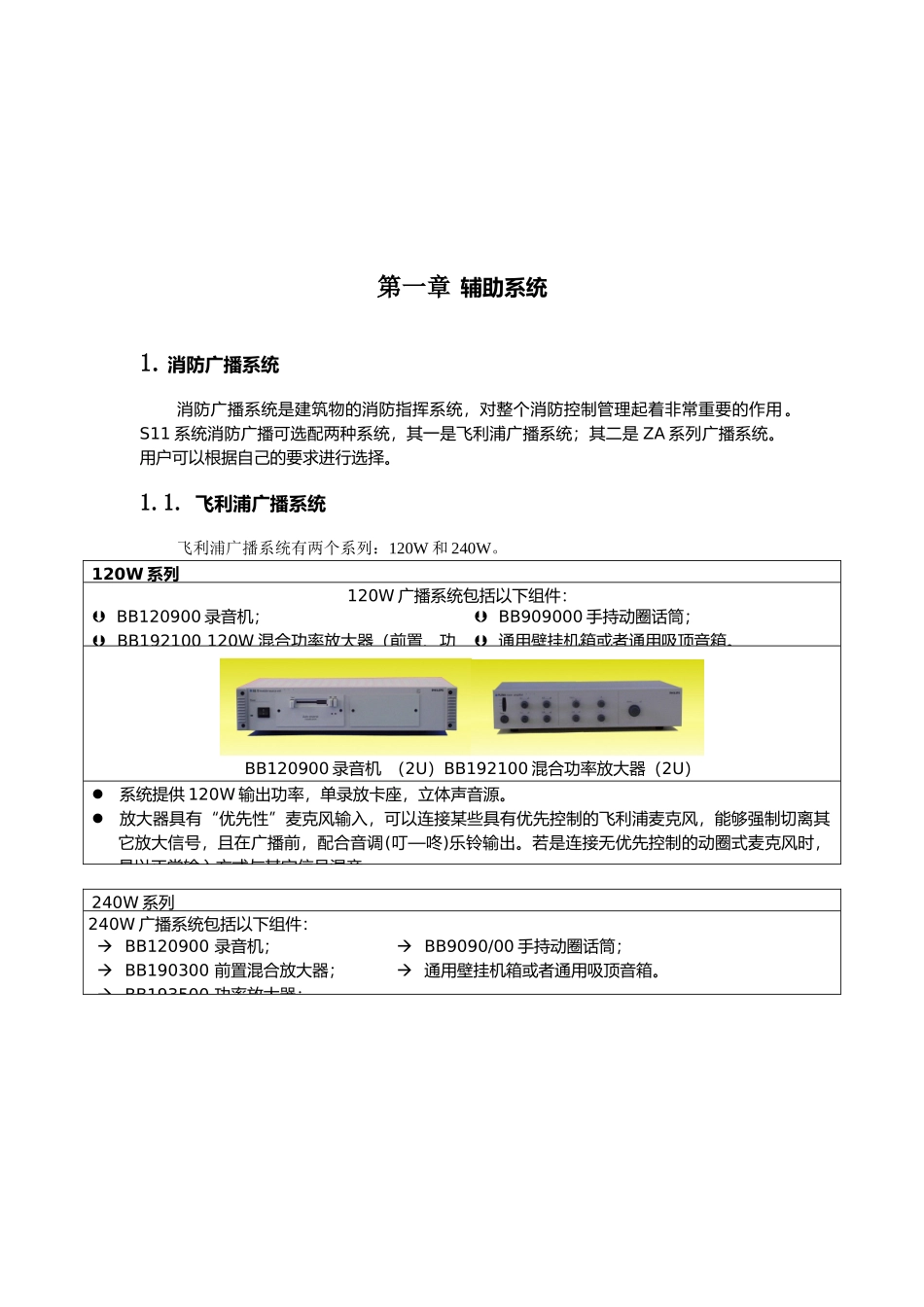

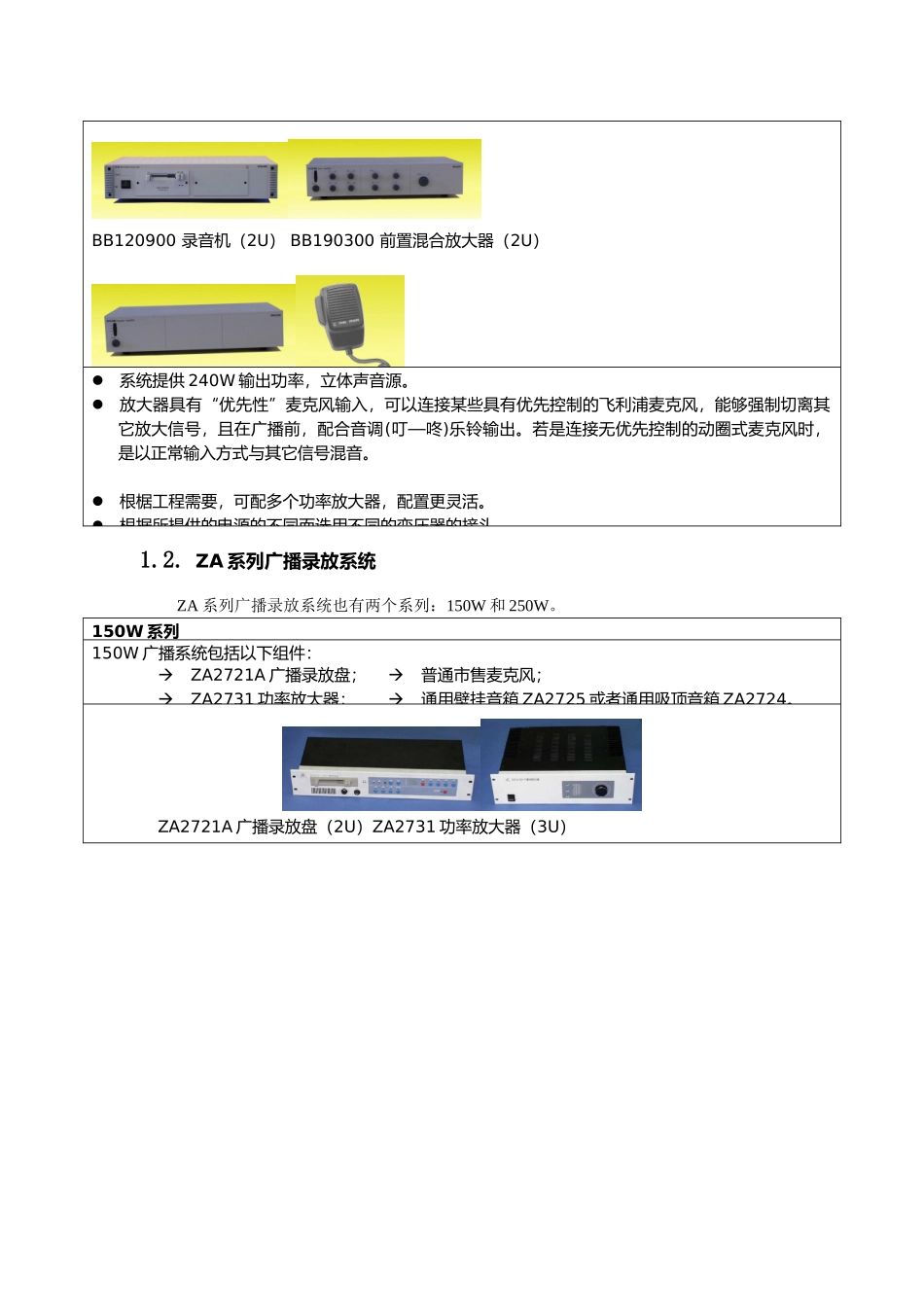

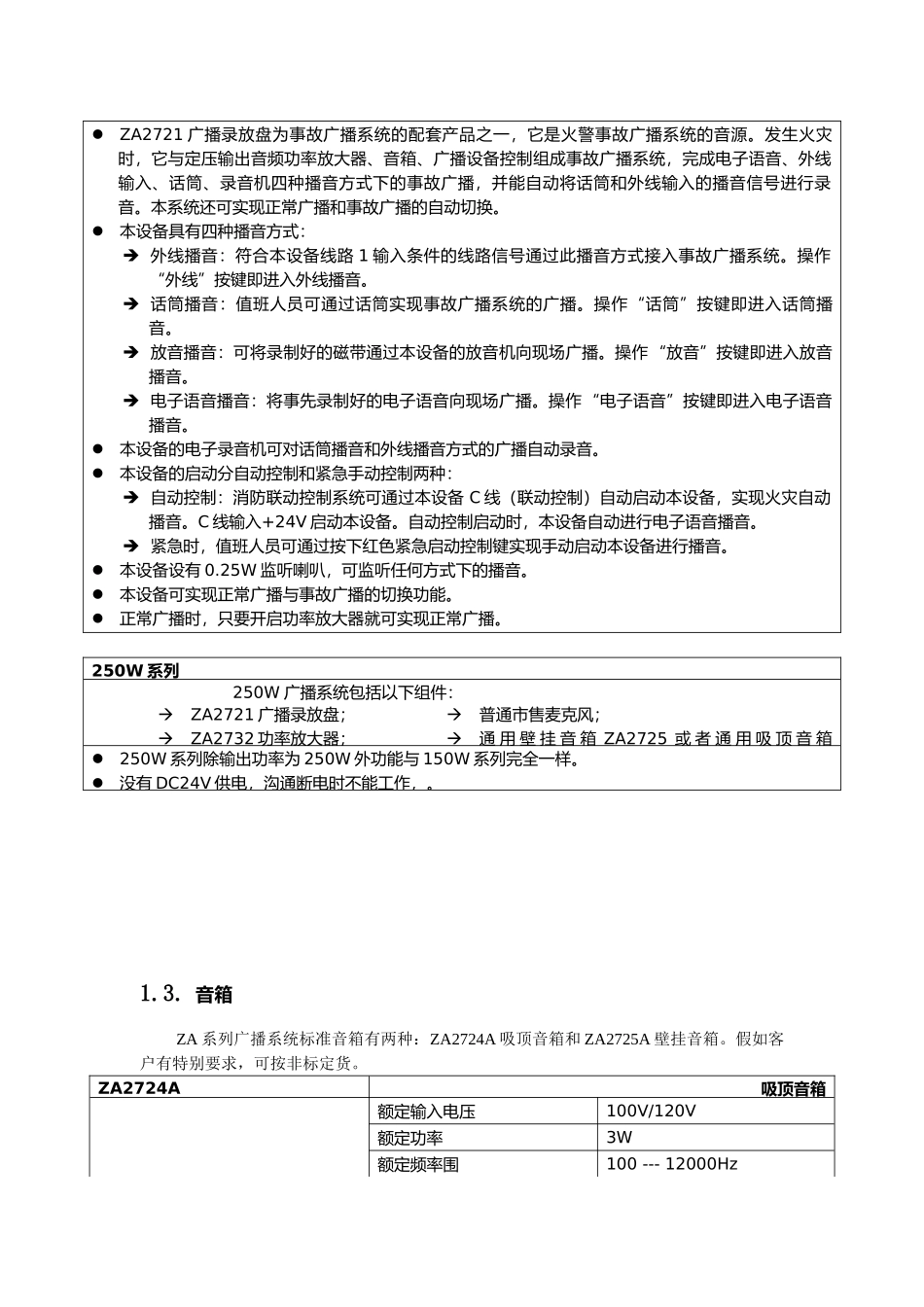

第一章 辅助系统1. 消防广播系统消防广播系统是建筑物的消防指挥系统，对整个消防控制管理起着非常重要的作用 。S11 系统消防广播可选配两种系统，其一是飞利浦广播系统；其二是 ZA 系列广播系统。用户可以根据自己的要求进行选择。1.1. 飞利浦广播系统飞利浦广播系统有两个系列：120W 和 240W。120W 系列120W 广播系统包括以下组件： BB120900 录音机； BB192100 120W 混合功率放大器（前置、功 BB909000 手持动圈话筒； 通用壁挂机箱或者通用吸顶音箱。 BB120900 录音机 （2U）BB192100 混合功率放大器（2U）系统提供 120W 输出功率，单录放卡座，立体声音源。放大器具有“优先性”麦克风输入，可以连接某些具有优先控制的飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮—咚)乐铃输出。若是连接无优先控制的动圈式麦克风时，是以正常输入方式与其它信号混音。240W 系列240W 广播系统包括以下组件： BB120900 录音机； BB190300 前置混合放大器； BB193500 功率放大器； BB9090/00 手持动圈话筒； 通用壁挂机箱或者通用吸顶音箱。BB120900 录音机（2U） BB190300 前置混合放大器（2U）系统提供 240W 输出功率，立体声音源。放大器具有“优先性”麦克风输入，可以连接某些具有优先控制的飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮—咚)乐铃输出。若是连接无优先控制的动圈式麦克风时，是以正常输入方式与其它信号混音。根椐工程需要，可配多个功率放大器，配置更灵活。根据所提供的电源的不同而选用不同的变压器的接头。1.2. ZA 系列广播录放系统ZA 系列广播录放系统也有两个系列：150W 和 250W。150W 系列150W 广播系统包括以下组件：ZA2721A 广播录放盘；ZA2731 功率放大器；普通市售麦克风；通用壁挂音箱 ZA2725 或者通用吸顶音箱 ZA2724。ZA2721A 广播录放盘（2U）ZA2731 功率放大器（3U）ZA2721 广播录放盘为事故广播系统的配套产品之一，它是火警事故广播系统的音源。发生火灾时，它与定压输出音频功率放大器、音箱、广播设备控制组成事故广播系统，完成电子语音、外线输入、话筒、录音机四种播音方式下的事故广播，并能自动将话筒和外线输入的播音信号进行录音。本系统还可实现正常广播和事故广播的自动切换。本设备具有四种播音方式： 外线播音：符合本设备线路 1 输入条件的线路信号...
