S7-300系列PLC-硬件组态实例

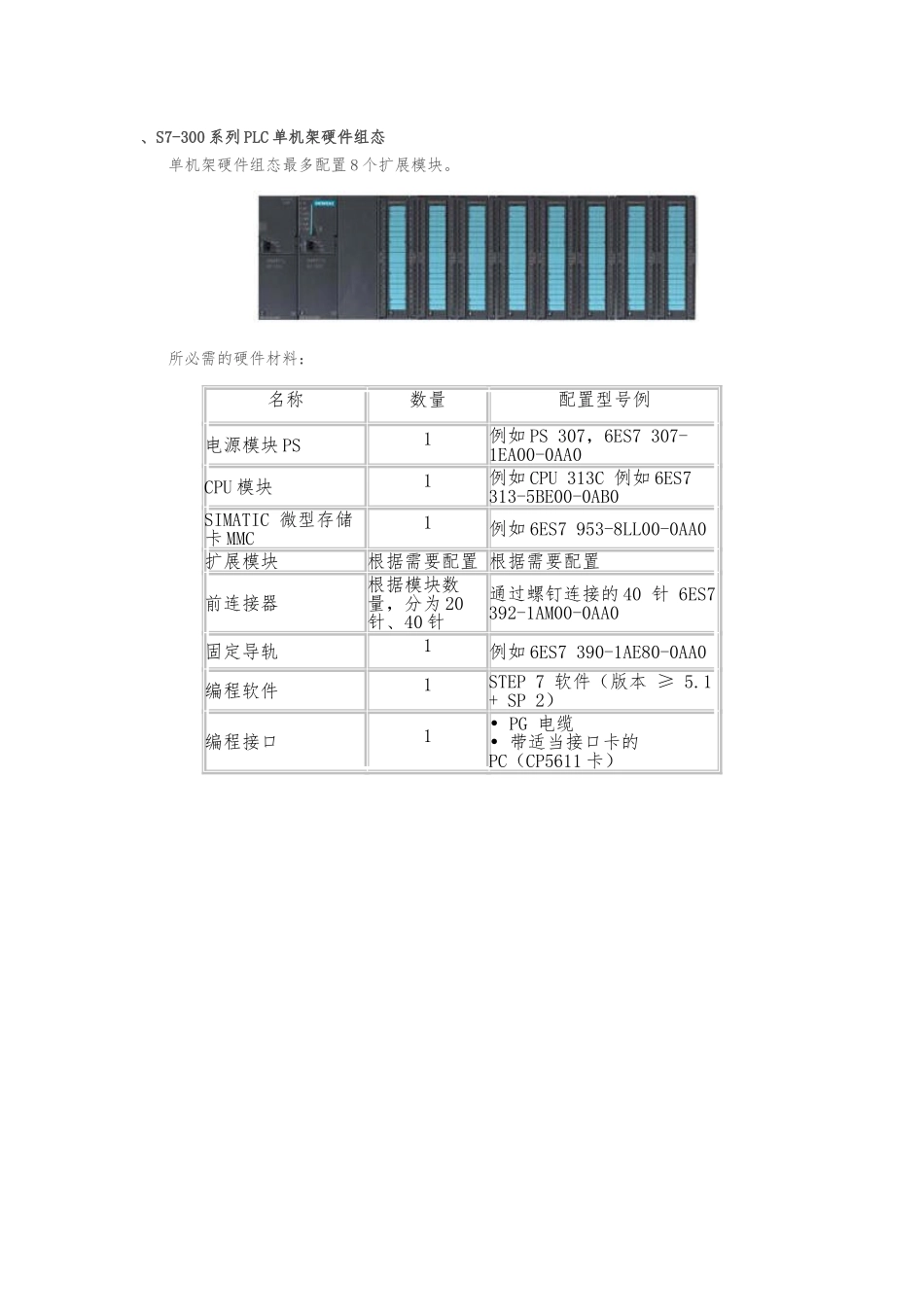

S7-300系列PLC-硬件组态实例_第1页
1/6

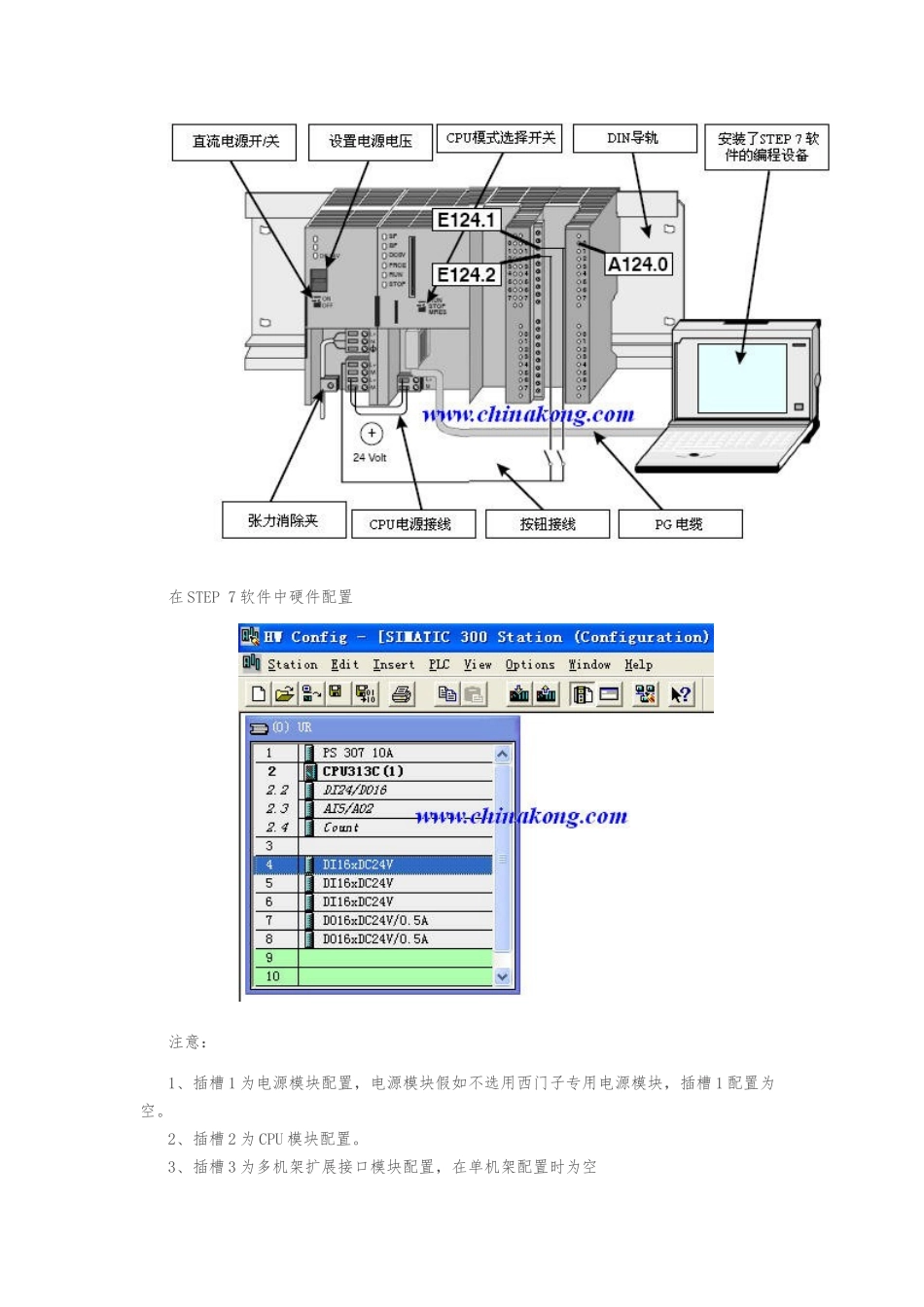

S7-300系列PLC-硬件组态实例_第2页
2/6

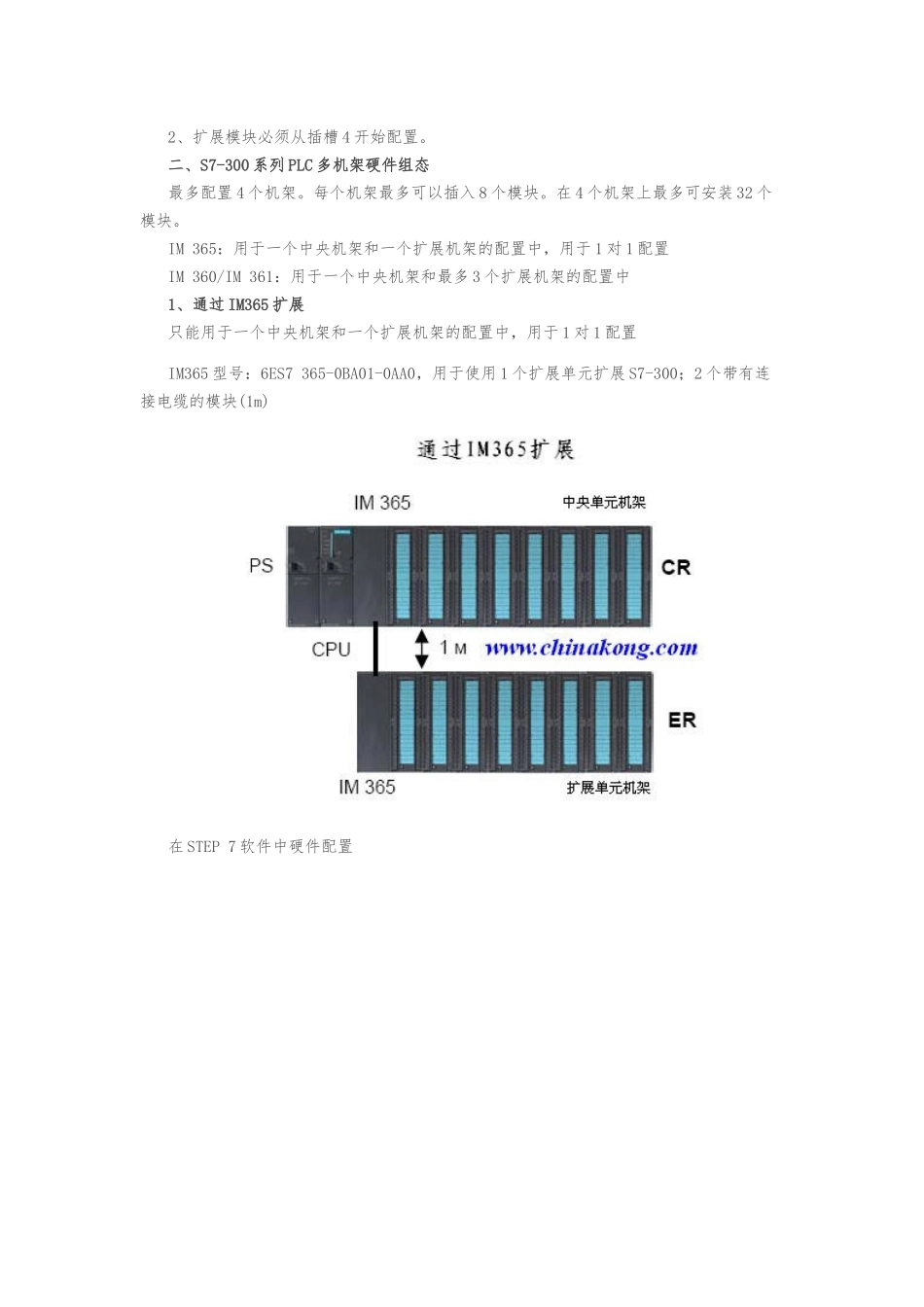

S7-300系列PLC-硬件组态实例_第3页
3/6
、S7-300 系列 PLC 单机架硬件组态单机架硬件组态最多配置 8 个扩展模块。所必需的硬件材料:名称数量配置型号例电源模块 PS1例如 PS 307,6ES7 307-1EA00-0AA0CPU 模块1例如 CPU 313C 例如 6ES7 313-5BE00-0AB0SIMATIC 微型存储卡 MMC1例如 6ES7 953-8LL00-0AA0扩展模块根据需要配置 根据需要配置前连接器根据模块数量,分为 20针、40 针通过螺钉连接的 40 针 6ES7 392-1AM00-0AA0固定导轨1例如 6ES7 390-1AE80-0AA0编程软件1STEP 7 软件(版本 ≥ 5.1 + SP 2)编程接口1• PG 电缆 • 带适当接口卡的PC(CP5611 卡)在 STEP 7 软件中硬件配置注意:1、插槽 1 为电源模块配置,电源模块假如不选用西门子专用电源模块,插槽 1 配置为空。2、插槽 2 为 CPU 模块配置。3、插槽 3 为多机架扩展接口模块配置,在单机架配置时为空2、扩展模块必须从插槽 4 开始配置。二、S7-300 系列 PLC 多机架硬件组态最多配置 4 个机架。每个机架最多可以插入 8 个模块。在 4 个机架上最多可安装 32 个模块。IM 365:用于一个中央机架和一个扩展机架的配置中,用于 1 对 1 配置IM 360/IM 361:用于一个中央机架和最多 3 个扩展机架的配置中1、通过 IM365 扩展只能用于一个中央机架和一个扩展机架的配置中,用于 1 对 1 配置IM365 型号:6ES7 365-0BA01-0AA0,用于使用 1 个扩展单元扩展 S7-300;2 个带有连接电缆的模块(1m)在 STEP 7 软件中硬件配置注意:1、插槽 1 为电源模块配置,电源模块假如不选用西门子专用电源模块,插槽 1 配置为空。2、插槽 2 为 CPU 模块配置。3、插槽 3 为多机架扩展接口模块配置4、扩展模块必须从插槽 4 开始配置。2、通过 IM360/361 扩展IM 360/IM 361:用于一个中央机架和最多 3 个扩展机架的配置中。种类型号 作用IM360 模块6ES7 360-3AA01-0AA0用于使用3 个扩展单元扩展S7-300,可插入中央控制器IM361 模块6ES7 361-3CA01-0AA0用于使用3 个扩展单元扩展S7-300,可插入扩展单元1m 连接电缆6ES7 368-3BB01-0AA0IM360 和IM361 之间或IM361 和IM361 之间,最长距离10m。 2.5m 连接电缆6ES7 368-3BC51-0AA05m 连接电缆6ES7 368-3BF01-0AA010m 连接电缆6ES7 368-3CB01-0AA0在 STEP 7 软件中硬件配置注意:1、插槽 1 为电源模块配置,电源模块假如不选用西门子专用电源模块,插槽 1 配置为空。2、插槽 2 为 CPU 模块配置。3、插槽 3 为多机架扩展接口模块配置4、扩展模块必须从插槽 4 开始配置。
