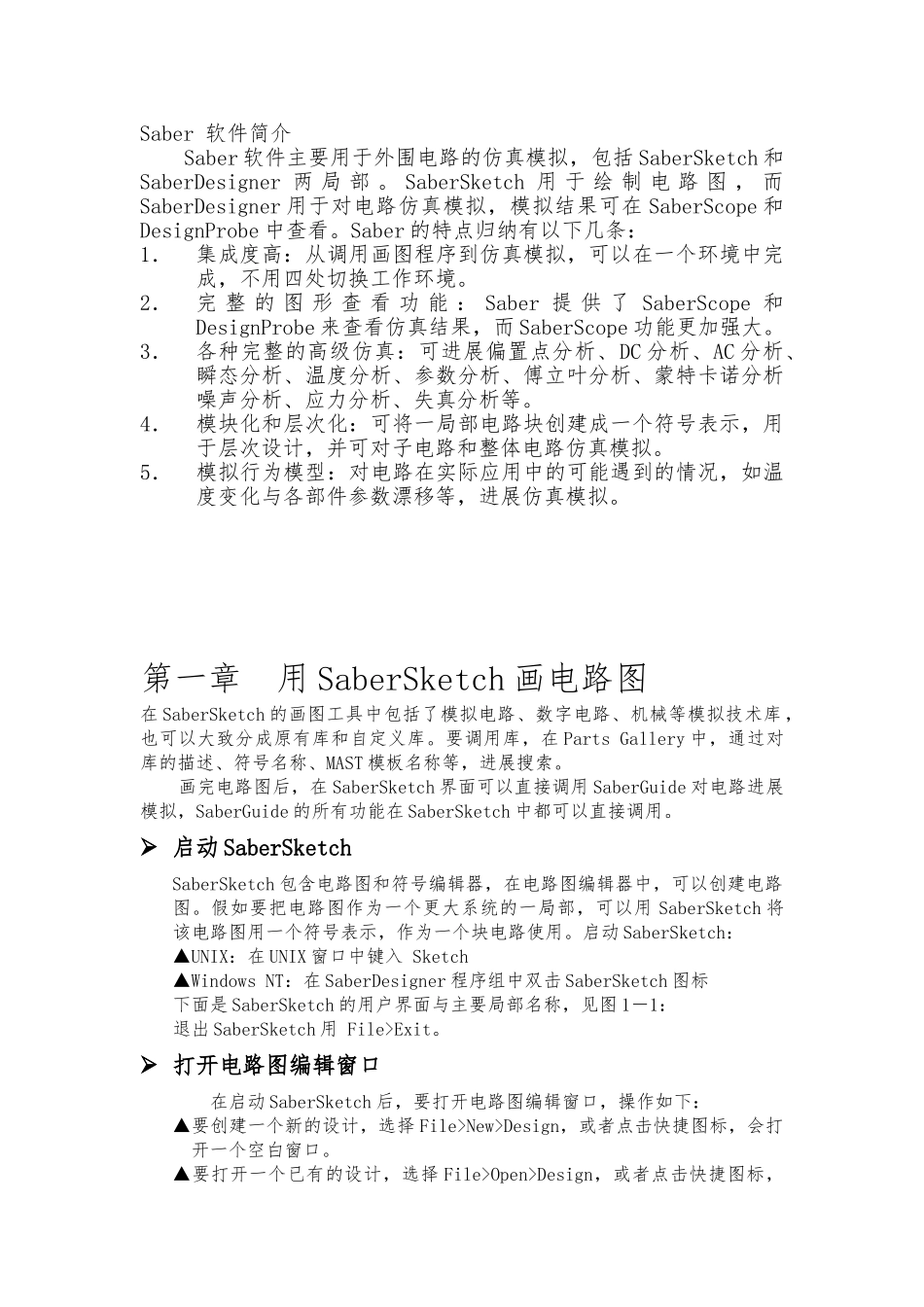

Saber仿真软件介绍_第1页
1/50

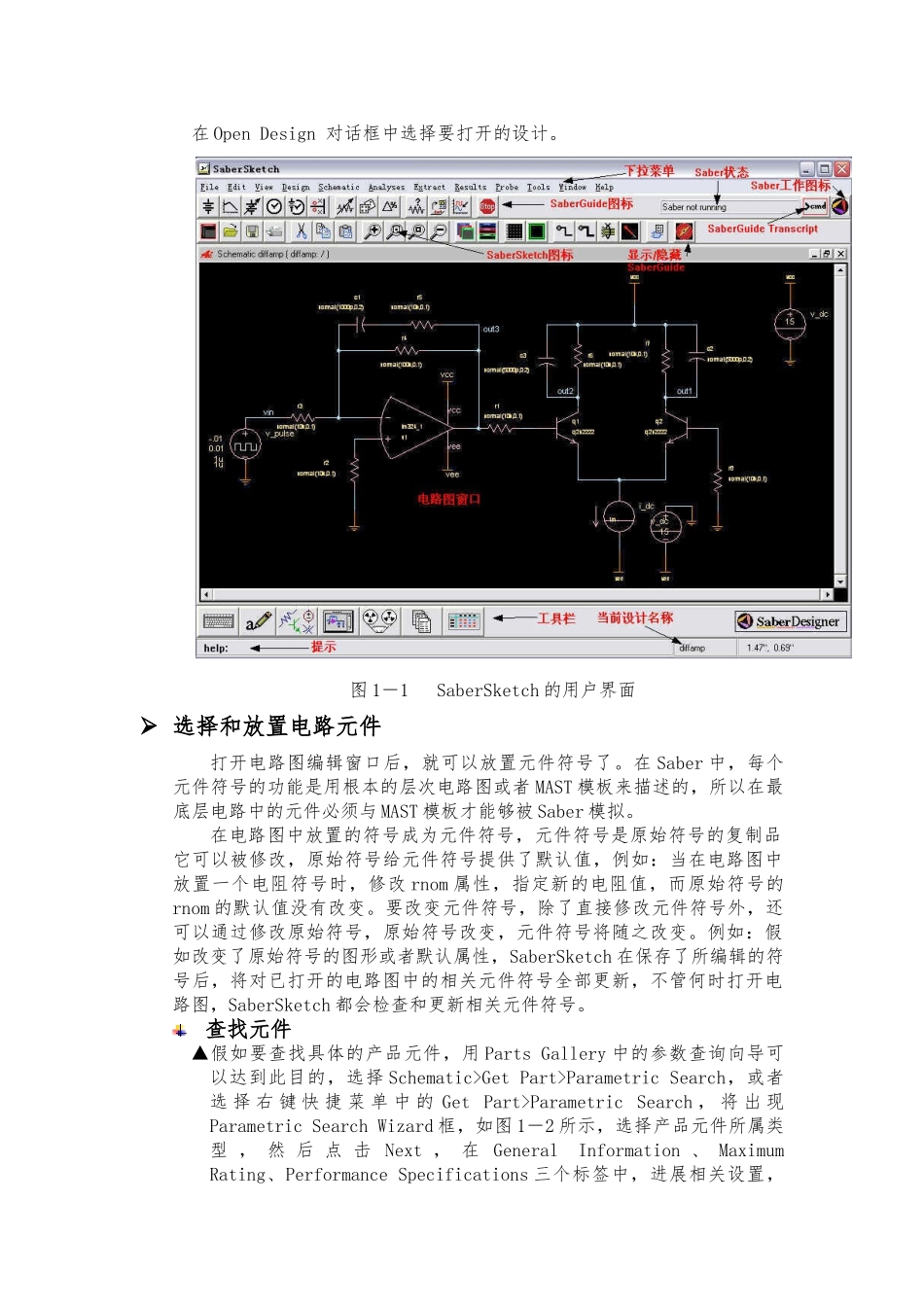

Saber仿真软件介绍_第2页
2/50

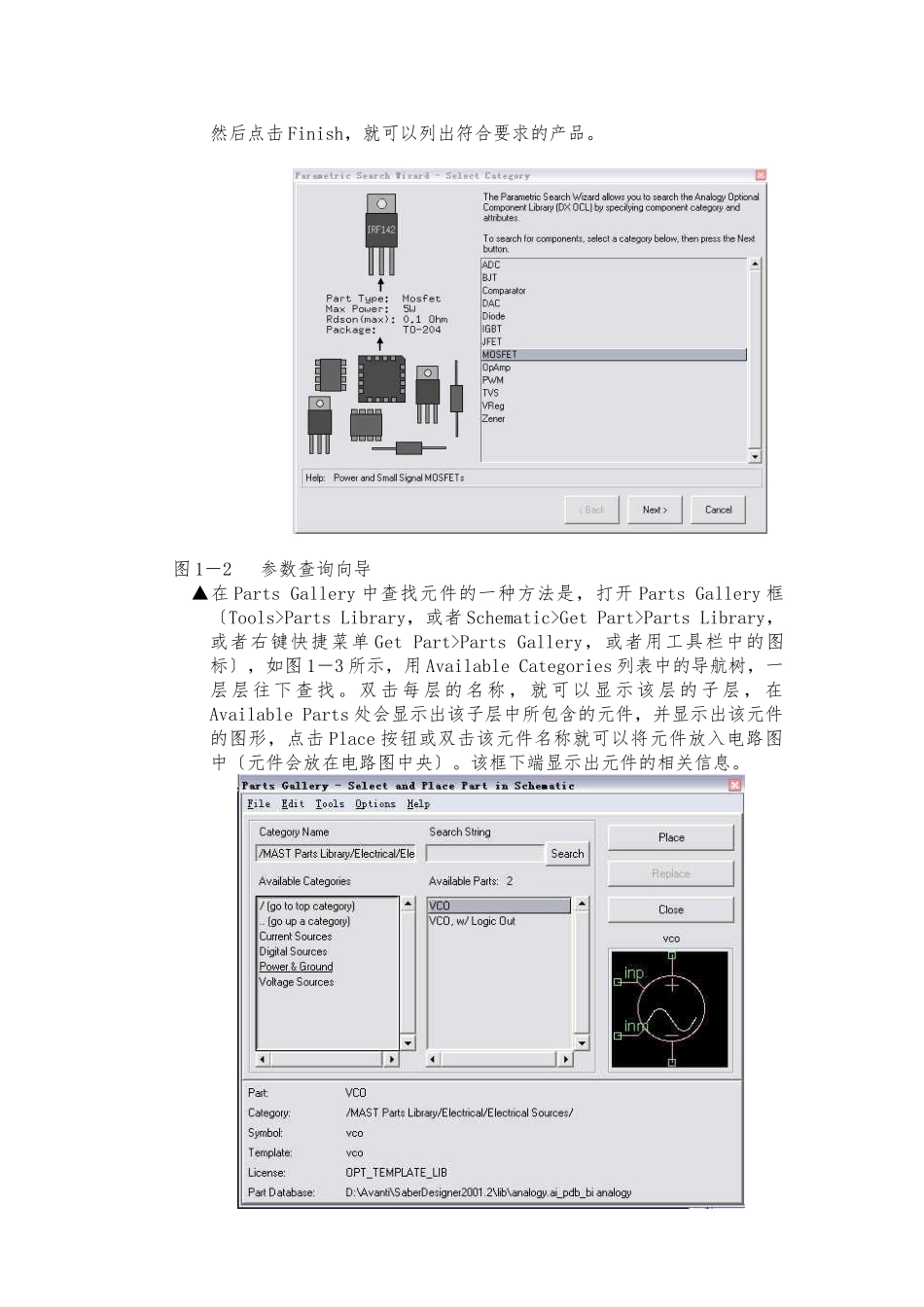

Saber仿真软件介绍_第3页
3/50
Saber 软件简介Saber 软件主要用于外围电路的仿真模拟,包括 SaberSketch 和SaberDesigner 两 局 部 。 SaberSketch 用 于 绘 制 电 路 图 , 而SaberDesigner 用于对电路仿真模拟,模拟结果可在 SaberScope 和DesignProbe 中查看。Saber 的特点归纳有以下几条:1.集成度高:从调用画图程序到仿真模拟,可以在一个环境中完成,不用四处切换工作环境。2.完 整 的 图 形 查 看 功 能 : Saber 提 供 了 SaberScope 和DesignProbe 来查看仿真结果,而 SaberScope 功能更加强大。3.各种完整的高级仿真:可进展偏置点分析、DC 分析、AC 分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析噪声分析、应力分析、失真分析等。4.模块化和层次化:可将一局部电路块创建成一个符号表示,用于层次设计,并可对子电路和整体电路仿真模拟。5.模拟行为模型:对电路在实际应用中的可能遇到的情况,如温度变化与各部件参数漂移等,进展仿真模拟。第一章 用 SaberSketch 画电路图在 SaberSketch 的画图工具中包括了模拟电路、数字电路、机械等模拟技术库,也可以大致分成原有库和自定义库。要调用库,在 Parts Gallery 中,通过对库的描述、符号名称、MAST 模板名称等,进展搜索。 画完电路图后,在 SaberSketch 界面可以直接调用 SaberGuide 对电路进展模拟,SaberGuide 的所有功能在 SaberSketch 中都可以直接调用。 启动 SaberSketchSaberSketch 包含电路图和符号编辑器,在电路图编辑器中,可以创建电路图。假如要把电路图作为一个更大系统的一局部,可以用 SaberSketch 将该电路图用一个符号表示,作为一个块电路使用。启动 SaberSketch:▲UNIX:在 UNIX 窗口中键入 Sketch▲Windows NT:在 SaberDesigner 程序组中双击 SaberSketch 图标下面是 SaberSketch 的用户界面与主要局部名称,见图 1-1:退出 SaberSketch 用 File>Exit。 打开电路图编辑窗口在启动 SaberSketch 后,要打开电路图编辑窗口,操作如下:▲要创建一个新的设计,选择 File>New>Design,或者点击快捷图标,会打开一个空白窗口。▲要打开一个已有的设计,选择 File>Open>Design,或者点击快捷图标,在 Open Design 对话框中选择要打开的设计。 图 1-1 SaberSketch 的用户界面 选择和放置电路元件打开电路图编辑窗口后,就可以放置元件符号了。在 Saber 中,每个元...
