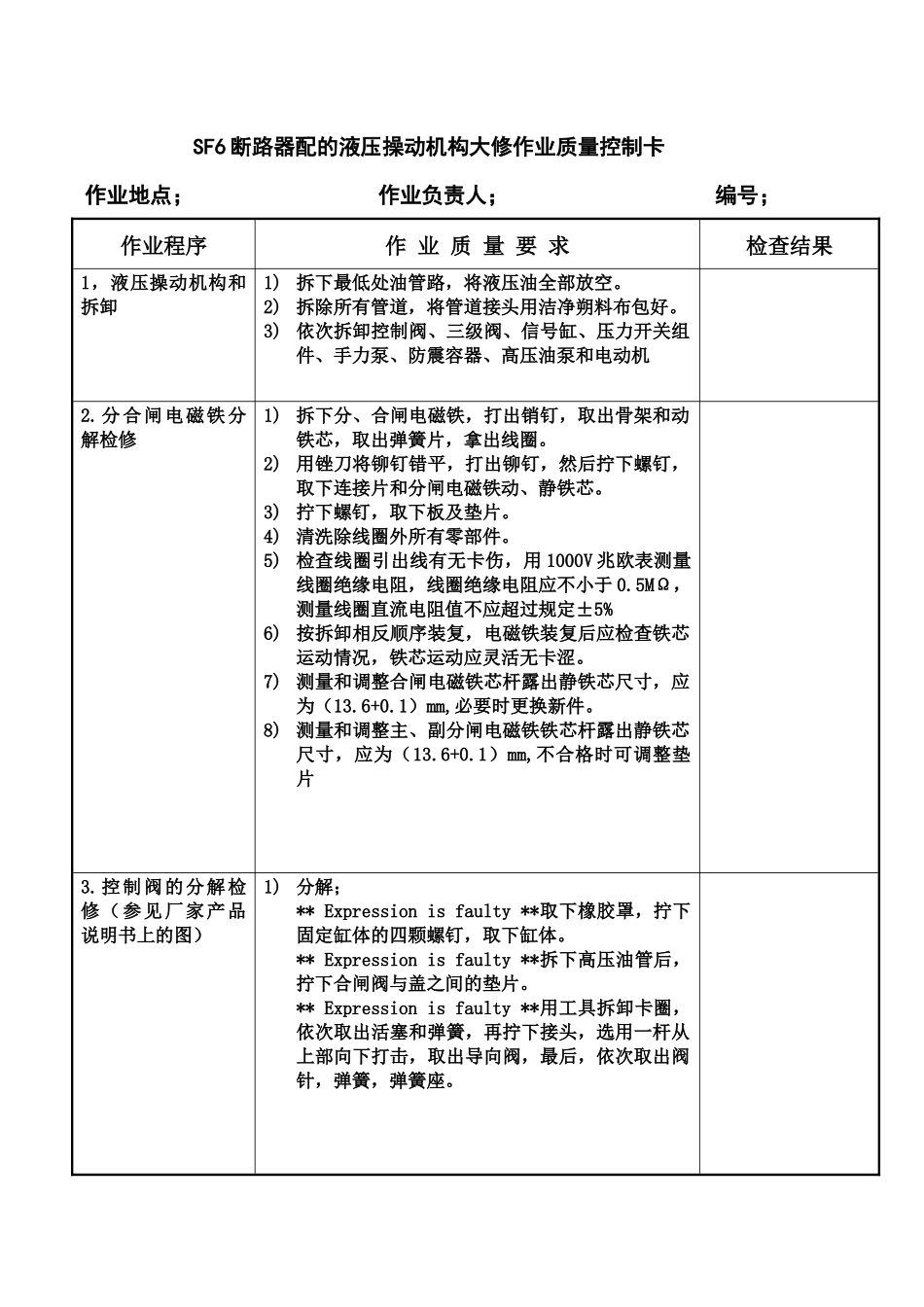

SF6 断路器配的液压操动机构大修作业质量控制卡作业地点； 作业负责人； 编号；作业程序作 业 质 量 要 求检查结果1，液压操动机构和拆卸1) 拆下最低处油管路，将液压油全部放空。2) 拆除所有管道，将管道接头用洁净朔料布包好。3) 依次拆卸控制阀、三级阀、信号缸、压力开关组件、手力泵、防震容器、高压油泵和电动机2.分合闸电磁铁分解检修1) 拆下分、合闸电磁铁，打出销钉，取出骨架和动铁芯，取出弹簧片，拿出线圈。2) 用锉刀将铆钉错平，打出铆钉，然后拧下螺钉，取下连接片和分闸电磁铁动、静铁芯。3) 拧下螺钉，取下板及垫片。4) 清洗除线圈外所有零部件。5) 检查线圈引出线有无卡伤，用 1000V 兆欧表测量线圈绝缘电阻，线圈绝缘电阻应不小于 0.5MΩ，测量线圈直流电阻值不应超过规定±5%6) 按拆卸相反顺序装复，电磁铁装复后应检查铁芯运动情况，铁芯运动应灵活无卡涩。7) 测量和调整合闸电磁铁芯杆露出静铁芯尺寸，应为（13.6+0.1）mm,必要时更换新件。8) 测量和调整主、副分闸电磁铁铁芯杆露出静铁芯尺寸，应为（13.6+0.1）mm,不合格时可调整垫片3.控制阀的分解检修（参见厂家产品说明书上的图）1) 分解；** Expression is faulty **取下橡胶罩，拧下固定缸体的四颗螺钉，取下缸体。** Expression is faulty **拆下高压油管后，拧下合闸阀与盖之间的垫片。** Expression is faulty **用工具拆卸卡圈，依次取出活塞和弹簧，再拧下接头，选用一杆从上部向下打击，取出导向阀，最后，依次取出阀针，弹簧，弹簧座。作业程序作 业 质 量 要 求检查结果3. 控 制 阀 的 分 解检 修 （ 参 见 厂 家产 品 说 明 书 上 的图）** Expression is faulty **拧下盖。取下导向管上部的垫片并保存好。然后拧下大螺帽，取出分闸阀系统。** Expression is faulty **拧下螺母，依次取下导向管和阀杆，再拧下阀座，依次取出球阀、顶杆和弹簧，拔出阀杆A，然后取出阀针和阀座。** Expression is faulty **用工具卸下弹簧挡圈，依次取出塞子支柱弹簧和锥阀。** Expression is faulty **拆卸阀杆 A 上的组合密封，将止位圈拆下，依次取出弹簧、套及密封圈。 液压机构零件分解当天不能组装的，应保存在液压油中。2) 清洗、检查、修理；** Expression is faulty **将拆卸后的零部件用洁净的液压油清洗洁净，各部分零件分别保管好，用白绸布将清洗后的零部件擦拭洁净，包好待用...
