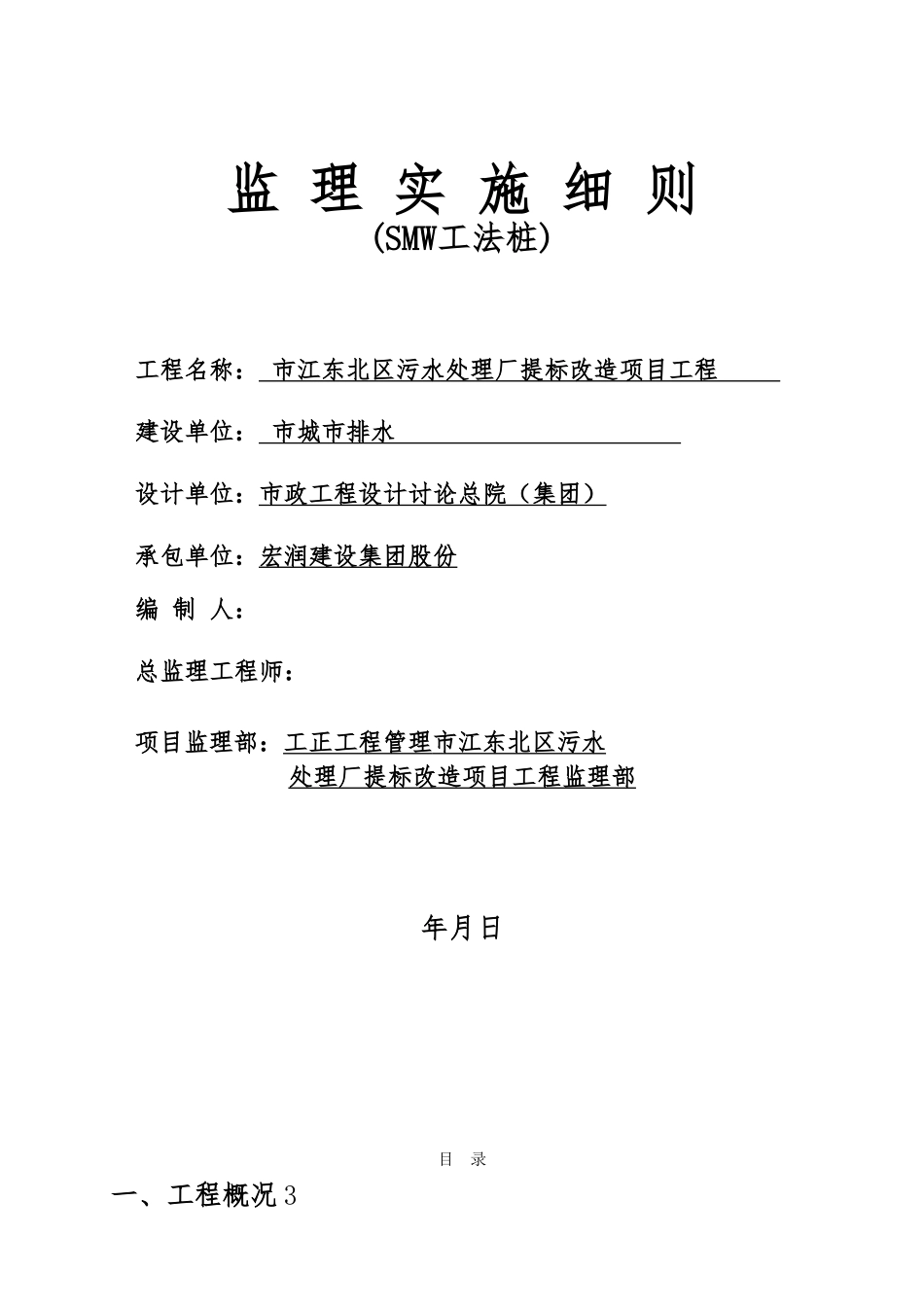

监 理 实 施 细 则(SMW工法桩)工程名称： 市江东北区污水处理厂提标改造项目工程 建设单位： 市城市排水 设计单位：市政工程设计讨论总院（集团）承包单位：宏润建设集团股份编 制 人：总监理工程师：项目监理部：工正工程管理 市江东北区污水 处理厂提标改造项目工程监理部年月日目 录一、工程概况 3二、监理依据 5三、SMW 工法桩监理工作流程：6四、SMW 工法桩监理控制标准 7五、SMW 工法桩监理控制要点 8六、水泥三轴搅拌桩控制要点 9七、安全、文明施工管理 11一、工程概况1、工程名称：市江东北区污水处理厂提标改造工程2、工程地址：鄞州区（老江东区域）江南村3、工程特征：本工程施工围主要包括：拆除现状高压配电间与其他附属设施，新建7 万立方米/日的粗格栅进水泵房、10 万立方米/日的细格栅与曝气沉砂池、5 万立方米/日 MBR 生反池土建与相关附属配套工程；待 MBR 系统完成设备调试后，拆除一期工程构建筑物、二期粗格栅与进水泵房、细格栅与曝气沉砂池、紫外消毒渠、控制室与其他附属设施，新建 5 万立方米/日的高效沉淀池、5 万立方米/日的反硝化深床滤池、10 万立方米/日的加氯接触池、加氯加药间、综合楼、机修车间等土建与相关附属配套工程。其中粗格栅与进水泵房、细格栅与曝气沉砂池、MBR 生物反应池围护结构采纳 SMW 工法桩兼做止水帷幕。4、SMW 工法桩的特点该工法采纳三轴搅拌机在现场向一定深度进行钻掘，同时在钻头处喷出水泥固化剂与地基土体反复搅拌形成固体，各施工单元间采纳重叠搭接施工，然后在泥土混合物体未结硬之前插入 H 型钢作为其加劲材料，便形成一道有一定强度和刚度的连续的、完整的无接缝地下墙体起到基础的围护目的。5、施工技术(设计)要求：5.1 SMW 工法为三轴水泥土搅拌桩插入 H 型钢。本工程采纳 850 水泥土搅拌桩插 H700×300×13×24 型钢，采纳标准连续方式施工，搭接形式为全断面套打；应实行换填，清障等有效措施确保 SMW 工法桩在填土中的施工质量。5.2 水泥搅拌桩采纳 P42.5 普通硅酸盐水泥，水灰比宜为 1:1.5～2.0，水泥掺入比不小于 20%；根据实际施工情况，可掺加适量的膨润土，以防止水泥浆散失，确保水泥搅拌桩的成型质量。5.3 水泥搅拌桩桩身采纳一次搅拌工艺，水泥和原状土须均匀拌和，下沉与提升均匀为喷浆搅拌，为保证水泥土搅拌均匀，必须控制好钻具下沉与提升速度，钻机钻进搅拌速度一般在 1m/min，提升搅拌速度一般在1....
