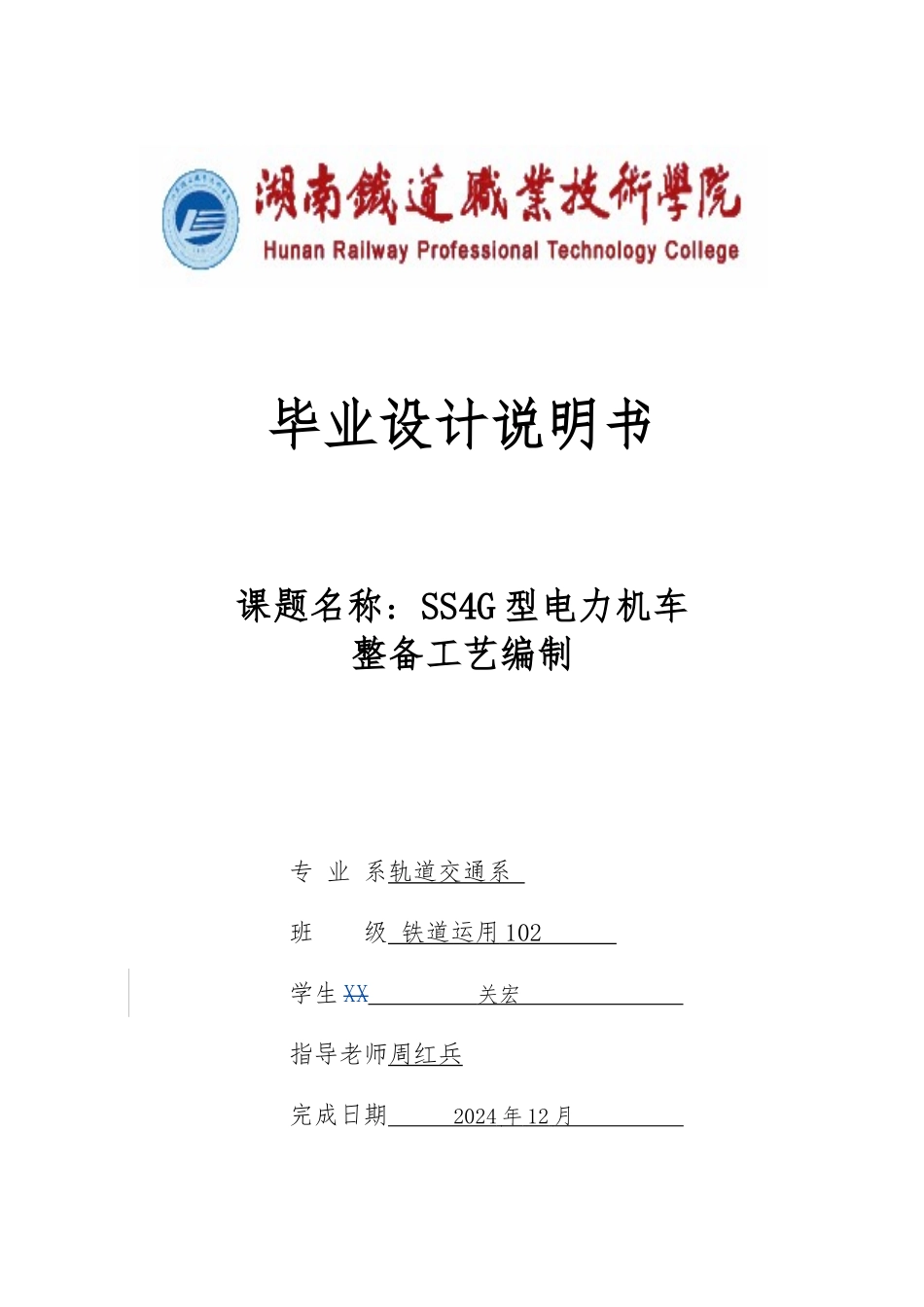

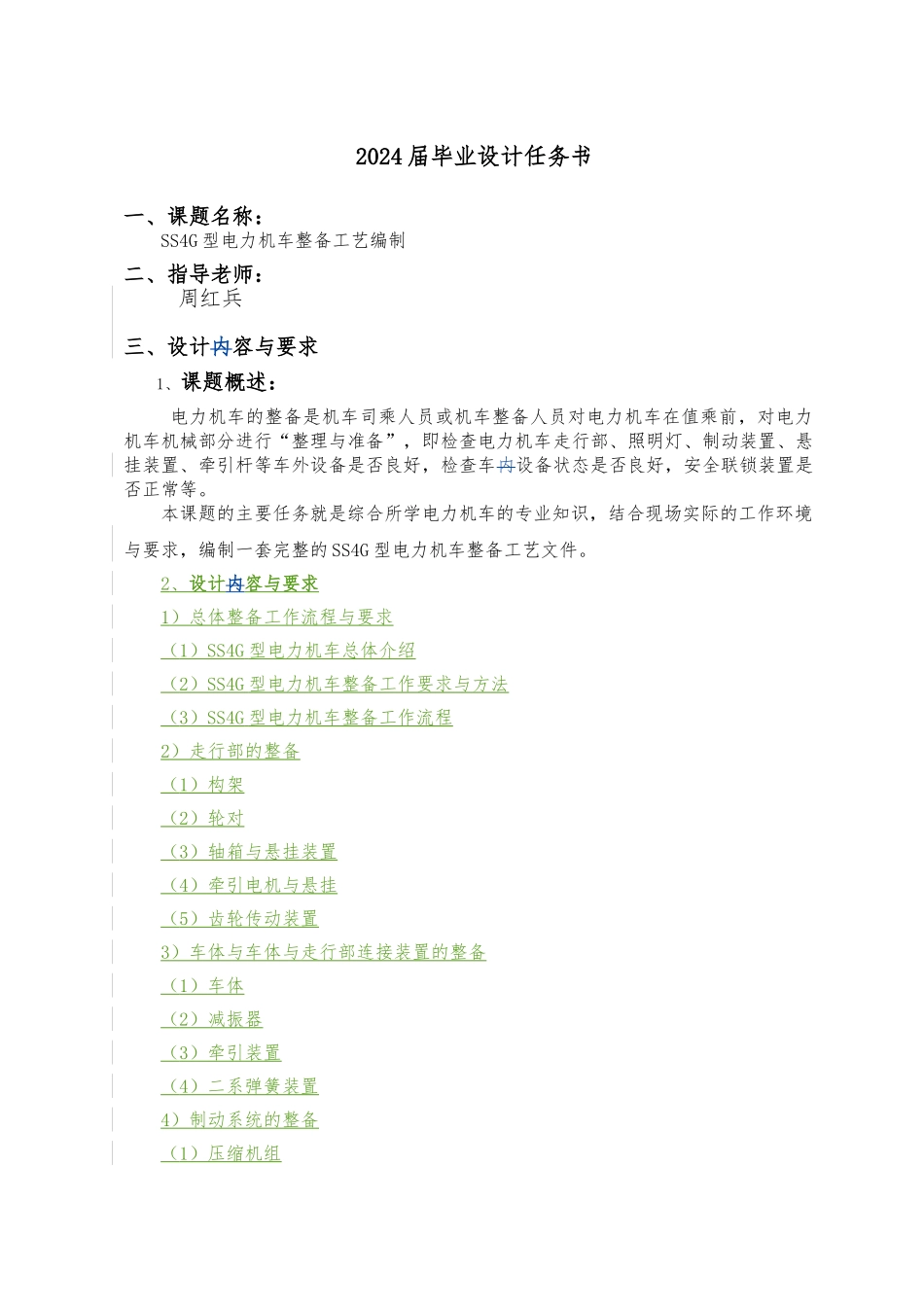

毕业设计说明书课题名称:SS4G 型电力机车 整备工艺编制专 业 系轨道交通系 班 级 铁道运用 102 学生 XX 关宏 指导老师周红兵完成日期 2024 年 12 月 2024 届毕业设计任务书一、课题名称:SS4G 型电力机车整备工艺编制二、指导老师: 周红兵三、设计内容与要求1、课题概述:电力机车的整备是机车司乘人员或机车整备人员对电力机车在值乘前,对电力机车机械部分进行“整理与准备”,即检查电力机车走行部、照明灯、制动装置、悬挂装置、牵引杆等车外设备是否良好,检查车内设备状态是否良好,安全联锁装置是否正常等。本课题的主要任务就是综合所学电力机车的专业知识,结合现场实际的工作环境与要求,编制一套完整的 SS4G 型电力机车整备工艺文件。2、设计内容与要求1)总体整备工作流程与要求(1)SS4G 型电力机车总体介绍(2)SS4G 型电力机车整备工作要求与方法(3)SS4G 型电力机车整备工作流程2)走行部的整备(1)构架(2)轮对(3)轴箱与悬挂装置(4)牵引电机与悬挂(5)齿轮传动装置3)车体与车体与走行部连接装置的整备(1)车体(2)减振器(3)牵引装置(4)二系弹簧装置4)制动系统的整备(1)压缩机组(2)制动控制器与制动柜(3)空气干燥器(4)总风缸、风管路与附属装置(5)基础制动装置5)车顶电器的整备(1)受电弓(2)主断路器(3)高压电压、电流互感器、避雷器(4)车顶门(5)车灯、风笛、空调机6)车内电器的整备(1)辅助机组(2)变压器类(3)整流柜(4)高压柜(5)制动电阻柜(6)低压柜(7)电源柜(8)电子柜7)牵引缓冲装置的整备(1)车钩(2)缓冲器(3)车钩复原装置8)司机室设备的整备(1)操作台设备(2)前窗、左墙、右墙车顶(内)设备(3)后墙设备9)车体外侧设备的整备(1)蓄电池(2)信号传感器(3)插座(4)其他10)课题设计要求1)设计说明必须图文并茂:图片清楚,重点突出;文字精炼,简明扼要。2)课题设计分组进行。2、设计内容与要求1)总体整备工作流程与要求(1)SS4G 型电力机车总体介绍(2)SS4G 型电力机车整备工作要求与方法(3)SS4G 型电力机车整备工作流程2)司机室设备的整备(1)操作台设备(2)前窗、左墙、右墙车顶(内)设备(3)后墙设备3)课题设计要求1)设计说明必须图文并茂:图片清楚,重点突出;文字精炼,简明扼要。2)课题设计分组进行。四、设计参考书目1)《电力机车总体》 王冰 中国铁道2)《SS4G 型电力机车》 张友松 朱龙...
