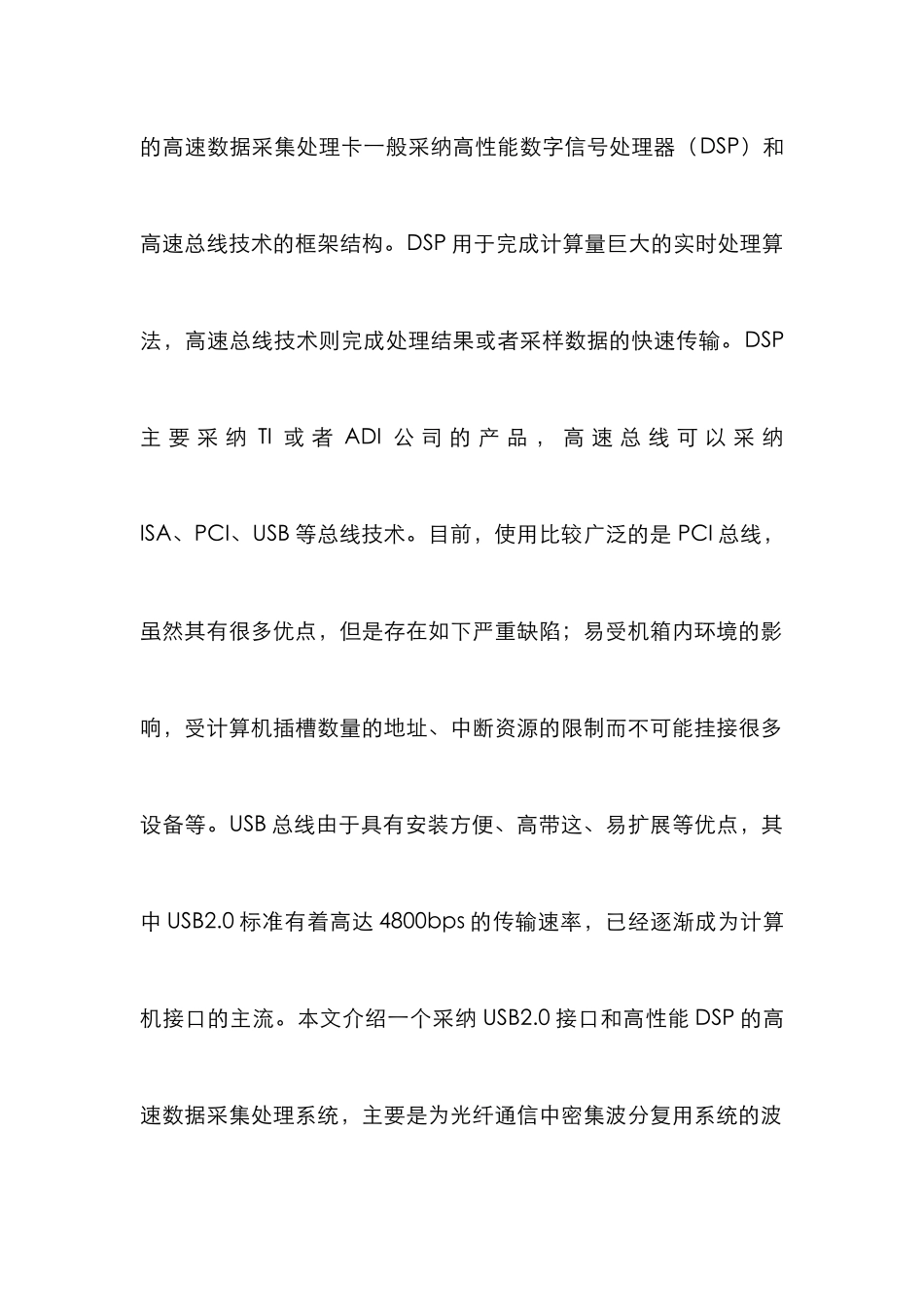

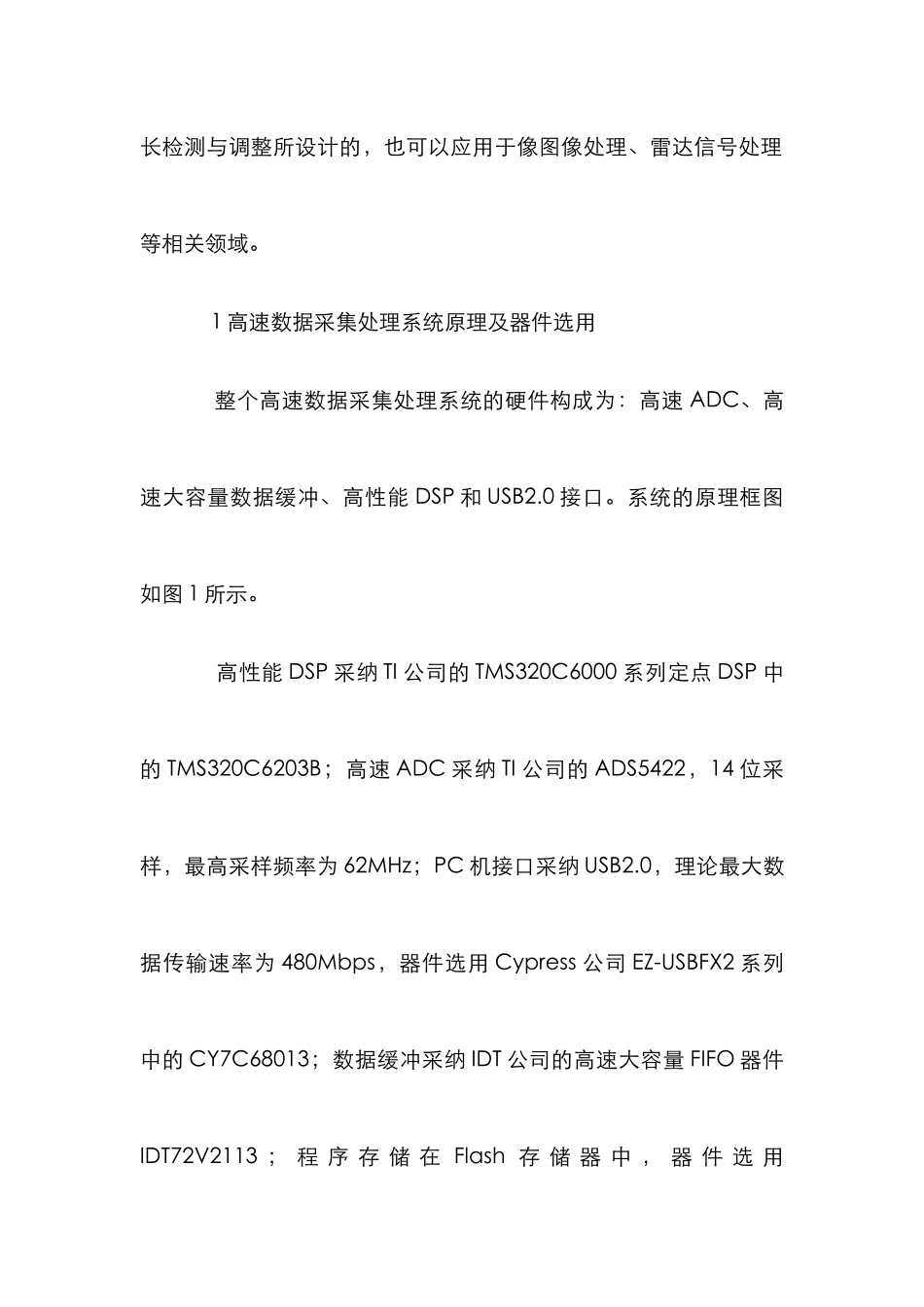

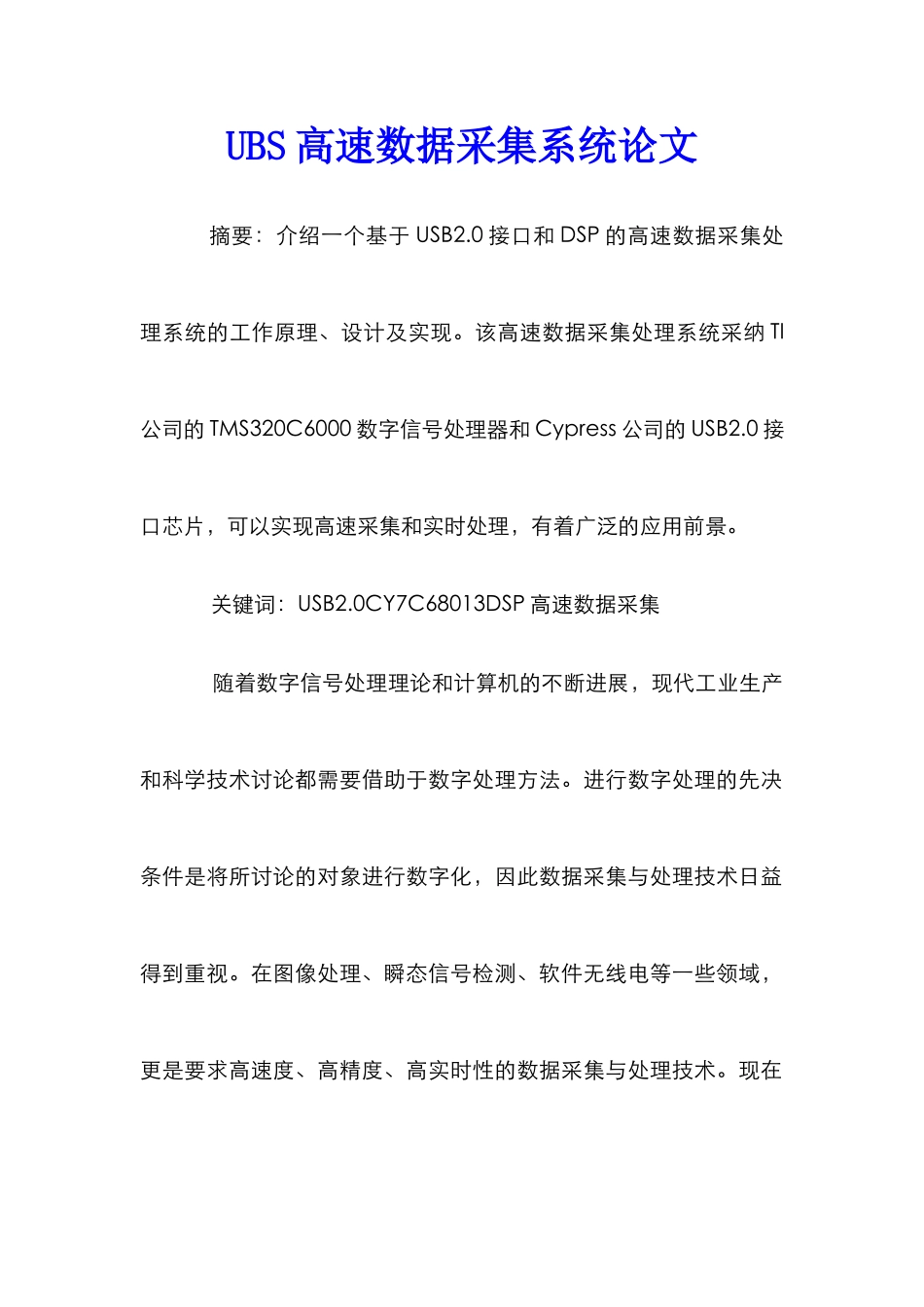

UBS 高速数据采集系统论文 摘要：介绍一个基于 USB2.0 接口和 DSP 的高速数据采集处理系统的工作原理、设计及实现。该高速数据采集处理系统采纳 TI公司的 TMS320C6000 数字信号处理器和 Cypress 公司的 USB2.0 接口芯片，可以实现高速采集和实时处理，有着广泛的应用前景。 关键词：USB2.0CY7C68013DSP 高速数据采集 随着数字信号处理理论和计算机的不断进展，现代工业生产和科学技术讨论都需要借助于数字处理方法。进行数字处理的先决条件是将所讨论的对象进行数字化，因此数据采集与处理技术日益得到重视。在图像处理、瞬态信号检测、软件无线电等一些领域，更是要求高速度、高精度、高实时性的数据采集与处理技术。现在的高速数据采集处理卡一般采纳高性能数字信号处理器（DSP）和高速总线技术的框架结构。DSP 用于完成计算量巨大的实时处理算法，高速总线技术则完成处理结果或者采样数据的快速传输。DSP主 要 采 纳 TI 或 者 ADI 公 司 的 产 品 ， 高 速 总 线 可 以 采 纳ISA、PCI、USB 等总线技术。目前，使用比较广泛的是 PCI 总线，虽然其有很多优点，但是存在如下严重缺陷；易受机箱内环境的影响，受计算机插槽数量的地址、中断资源的限制而不可能挂接很多设备等。USB 总线由于具有安装方便、高带这、易扩展等优点，其中 USB2.0 标准有着高达 4800bps 的传输速率，已经逐渐成为计算机接口的主流。本文介绍一个采纳 USB2.0 接口和高性能 DSP 的高速数据采集处理系统，主要是为光纤通信中密集波分复用系统的波长检测与调整所设计的，也可以应用于像图像处理、雷达信号处理等相关领域。 1 高速数据采集处理系统原理及器件选用 整个高速数据采集处理系统的硬件构成为：高速 ADC、高速大容量数据缓冲、高性能 DSP 和 USB2.0 接口。系统的原理框图如图 1 所示。 高性能 DSP 采纳 TI 公司的 TMS320C6000 系列定点 DSP 中的 TMS320C6203B；高速 ADC 采纳 TI 公司的 ADS5422，14 位采样，最高采样频率为 62MHz；PC 机接口采纳 USB2.0，理论最大数据传输速率为 480Mbps，器件选用 Cypress 公司 EZ-USBFX2 系列中的 CY7C68013；数据缓冲采纳 IDT 公司的高速大容量 FIFO 器件IDT72V2113 ； 程 序 存 储 在 Flash 存 储 器 中 ， 器 件 选 用SST291E010。下面逐一介绍各个器件的主要特性。 （1）TMS320C6203B TMS320C6203B 是美国 TI...
