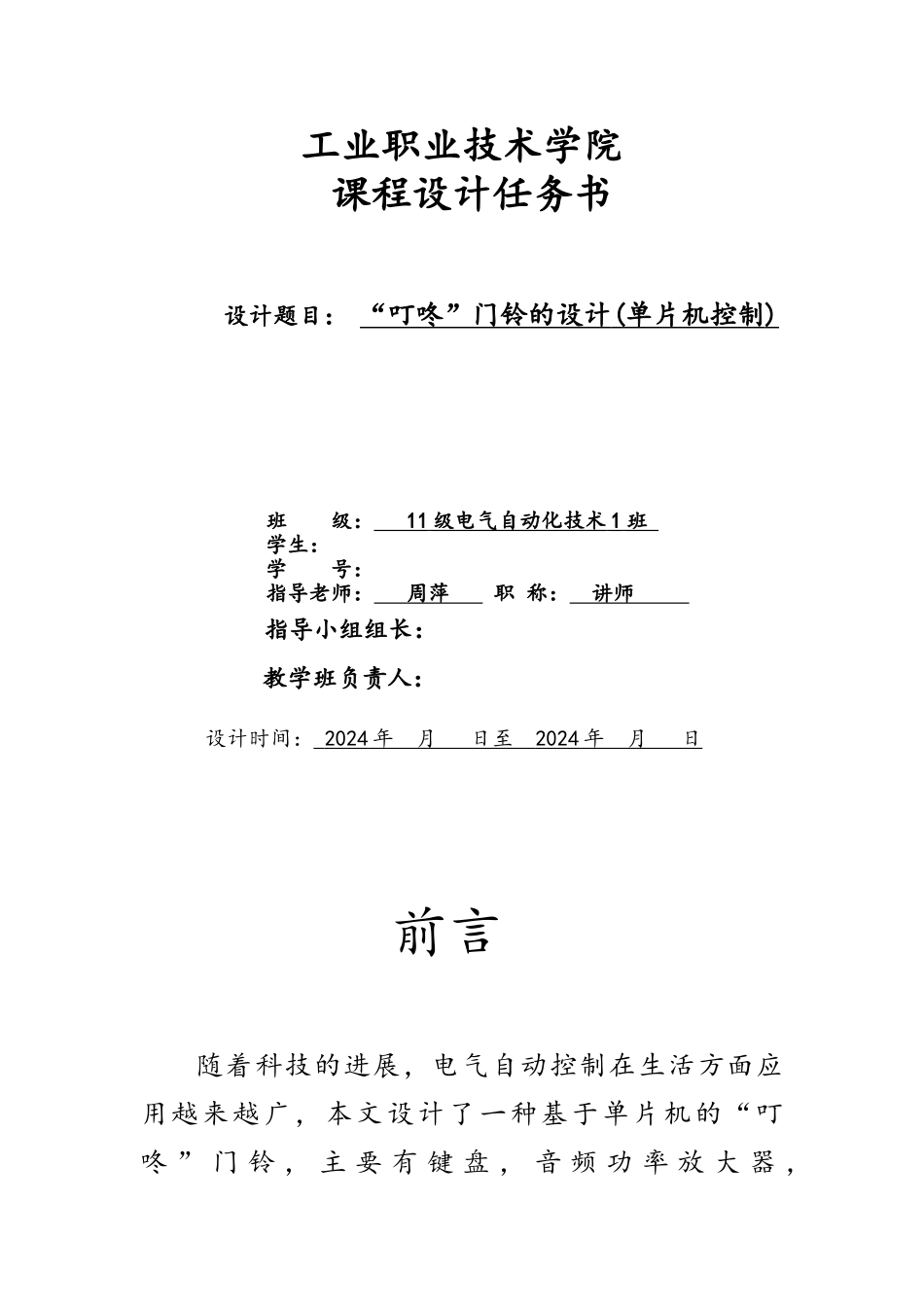

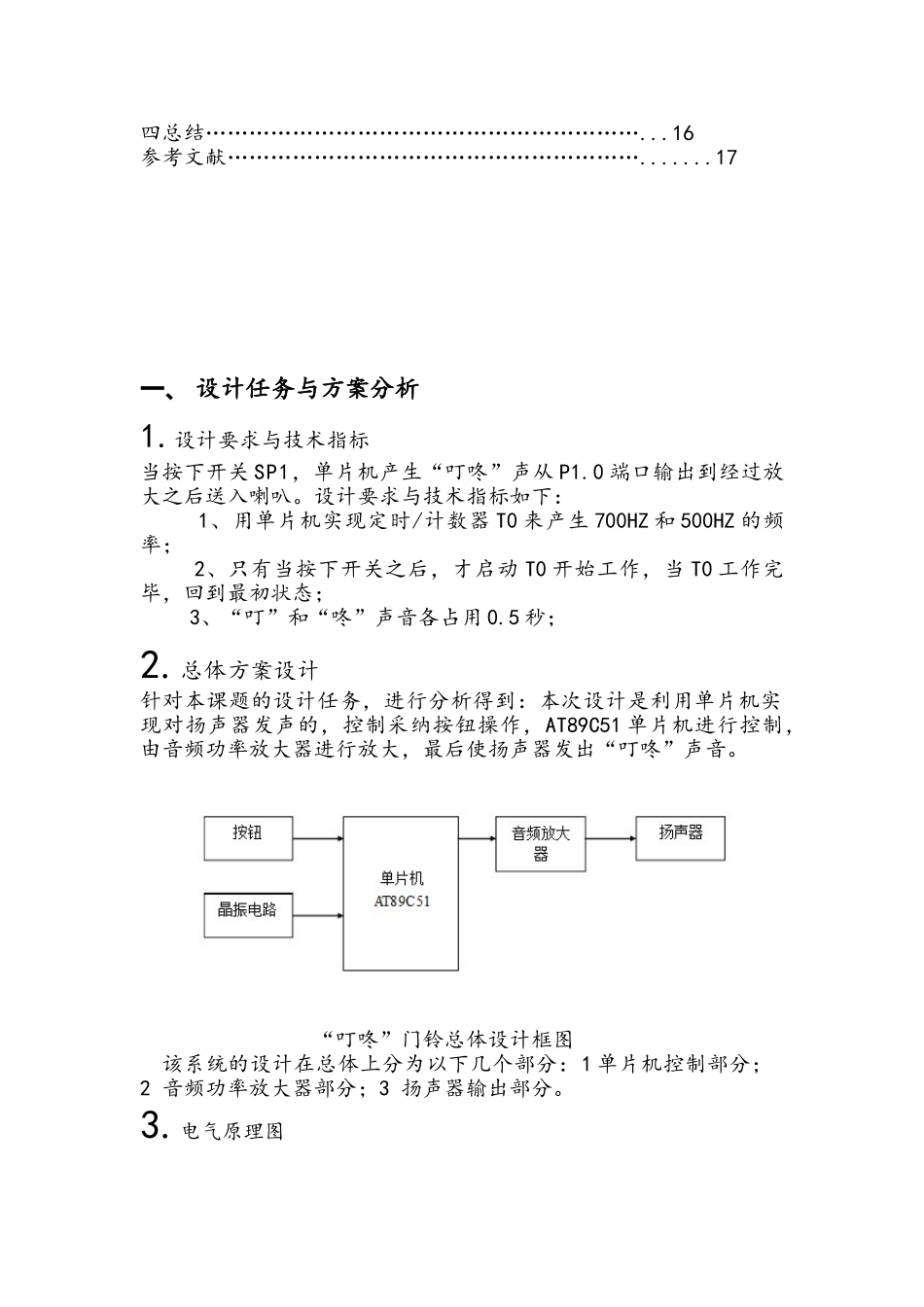

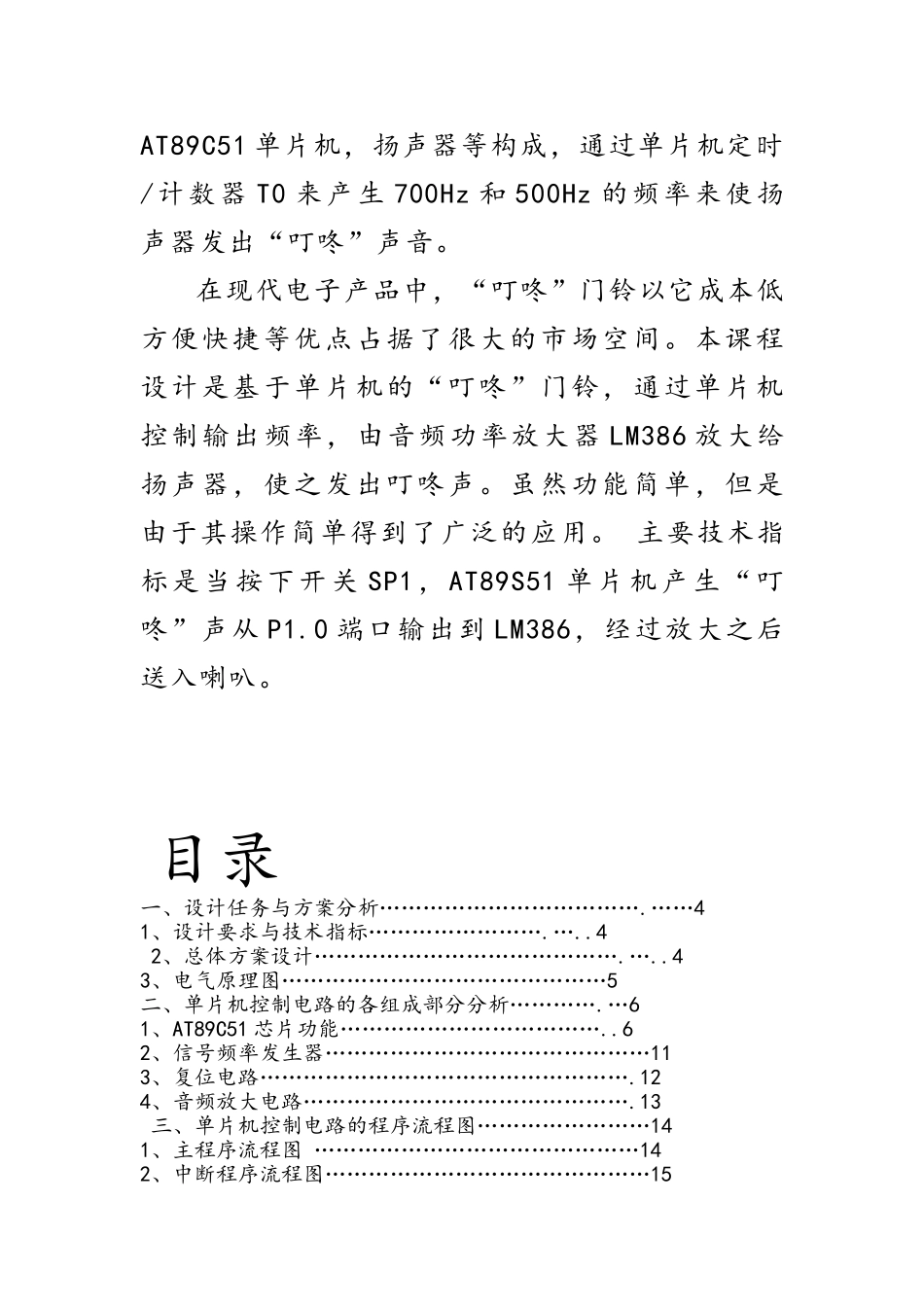

工业职业技术学院课程设计任务书设计题目： “叮咚”门铃的设计 ( 单片机控制 ) 班 级： 11 级电气自动化技术 1 班 学生：学 号： 指导老师： 周萍 职 称： 讲师 指导小组组长：教学班负责人：设计时间： 2024 年 月 日至 2024 年 月 日 前言随着科技的进展，电气自动控制在生活方面应用越来越广，本文设计了一种基于单片机的“叮咚 ” 门 铃 ， 主 要 有 键 盘 ， 音 频 功 率 放 大 器 ，AT89C51 单片机，扬声器等构成，通过单片机定时/计数器 T0 来产生 700Hz 和 500Hz 的频率来使扬声器发出“叮咚”声音。 在现代电子产品中，“叮咚”门铃以它成本低方便快捷等优点占据了很大的市场空间。本课程设计是基于单片机的“叮咚”门铃，通过单片机控制输出频率，由音频功率放大器 LM386 放大给扬声器，使之发出叮咚声。虽然功能简单，但是由于其操作简单得到了广泛的应用。 主要技术指标是当按下开关 SP1，AT89S51 单片机产生“叮咚”声从 P1.0 端口输出到 LM386，经过放大之后送入喇叭。 目录 一、设计任务与方案分析……………………………….……4 1、设计要求与技术指标…………………….…..4 2、总体方案设计…………………………………….…..4 3、电气原理图………………………………………5二、单片机控制电路的各组成部分分析………….…61、AT89C51 芯片功能………………………………..62、信号频率发生器………………………………………113、复位电路…………………………………………….124、音频放大电路……………………………………….13 三、单片机控制电路的程序流程图……………………141、主程序流程图 ………………………………………142、中断程序流程图………………………………………15 四总结……………………………………………………...16参考文献………………………………………………….......17一、 设计任务与方案分析1.设计要求与技术指标当按下开关 SP1，单片机产生“叮咚”声从 P1.0 端口输出到经过放大之后送入喇叭。设计要求与技术指标如下： 1、用单片机实现定时/计数器 T0 来产生 700HZ 和 500HZ 的频率；2、只有当按下开关之后，才启动 T0 开始工作，当 T0 工作完毕，回到最初状态； 3、“叮”和“咚”声音各占用 0.5 秒； 2.总体方案设计 针对本课题的设计任务，进行分析得到：本次设计是利用单片机实现对扬声器...
