《单片机原理及应用》实验

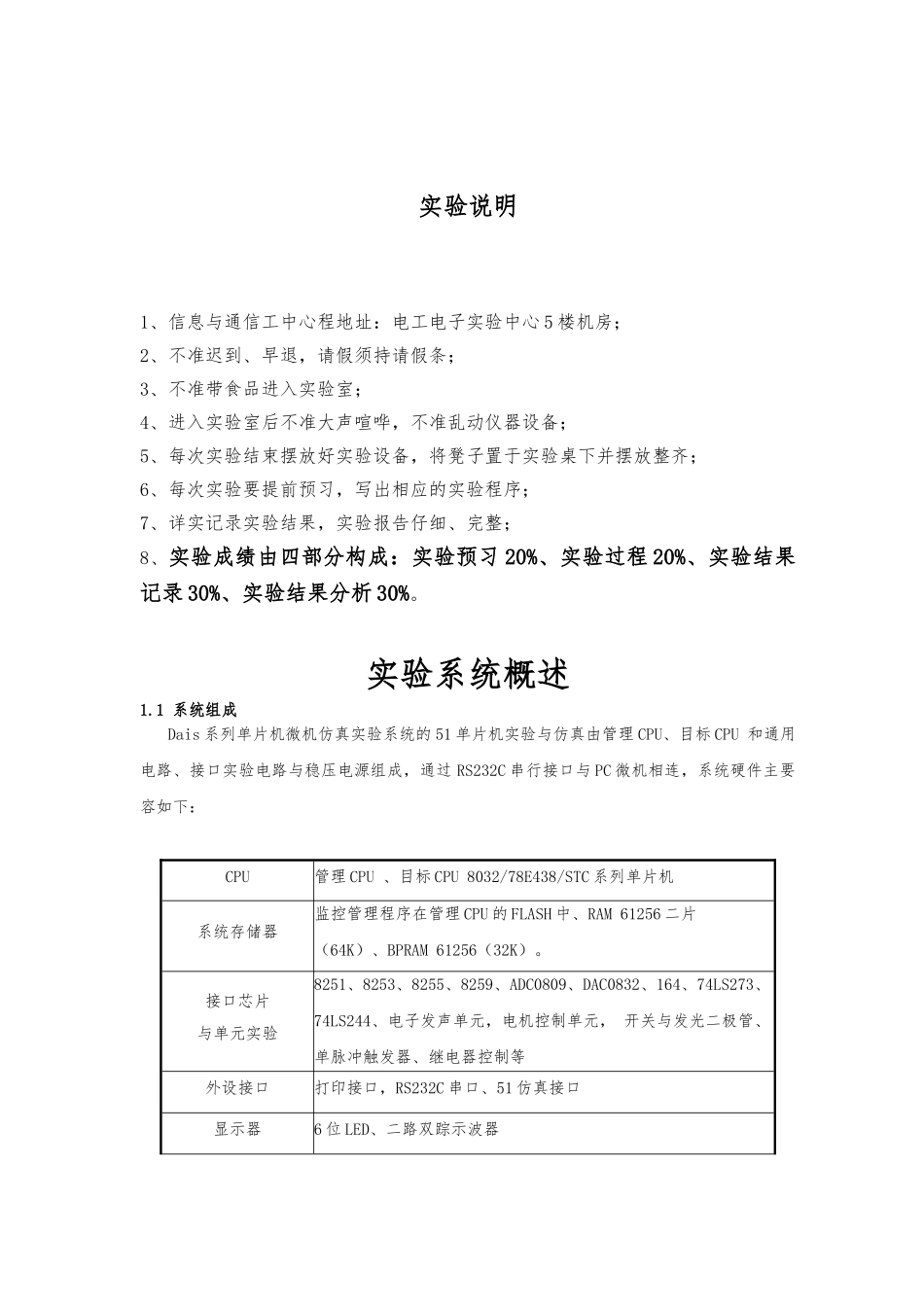

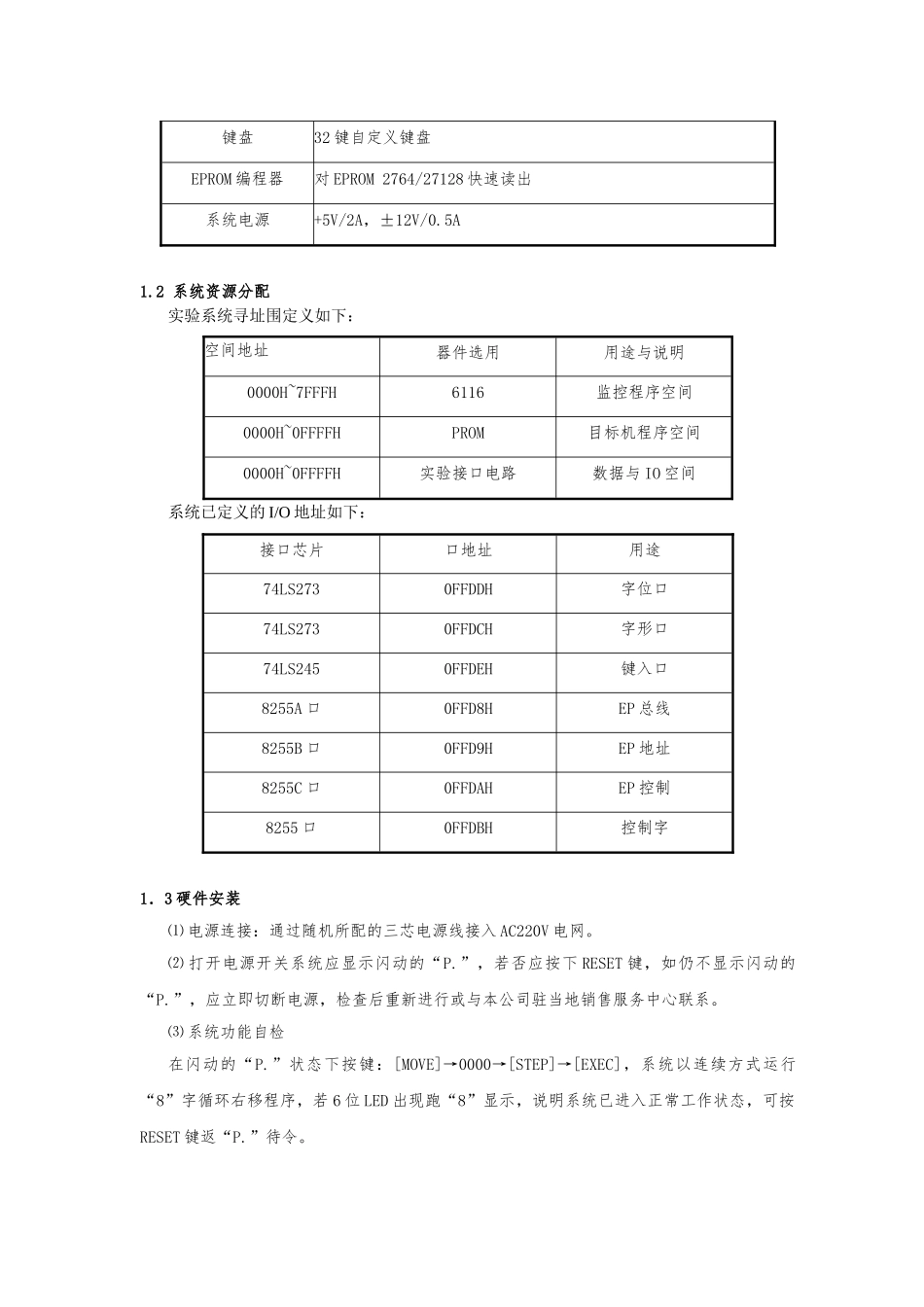

《单片机原理与应用》实验指导书通信与电子工程学院通信与信息工程中心实验说明1、信息与通信工中心程地址：电工电子实验中心 5 楼机房；2、不准迟到、早退，请假须持请假条；3、不准带食品进入实验室；4、进入实验室后不准大声喧哗，不准乱动仪器设备；5、每次实验结束摆放好实验设备，将凳子置于实验桌下并摆放整齐；6、每次实验要提前预习，写出相应的实验程序；7、详实记录实验结果，实验报告仔细、完整；8、实验成绩由四部分构成：实验预习 20%、实验过程 20%、实验结果记录 30%、实验结果分析 30%。实验系统概述1.1 系统组成Dais 系列单片机微机仿真实验系统的 51 单片机实验与仿真由管理 CPU、目标 CPU 和通用电路、接口实验电路与稳压电源组成，通过 RS232C 串行接口与 PC 微机相连，系统硬件主要容如下：CPU管理 CPU 、目标 CPU 8032/78E438/STC 系列单片机系统存储器监控管理程序在管理 CPU 的 FLASH 中、RAM 61256 二片（64K）、BPRAM 61256（32K）。接口芯片与单元实验8251、8253、8255、8259、ADC0809、DAC0832、164、74LS273、74LS244、电子发声单元，电机控制单元， 开关与发光二极管、单脉冲触发器、继电器控制等外设接口打印接口，RS232C 串口、51 仿真接口显示器6 位 LED、二路双踪示波器键盘32 键自定义键盘EPROM 编程器对 EPROM 2764/27128 快速读出系统电源+5V/2A，±12V/0.5A1.2 系统资源分配实验系统寻址围定义如下：空间地址器件选用用途与说明0000H~7FFFH6116监控程序空间0000H~0FFFFHPROM目标机程序空间0000H~0FFFFH实验接口电路数据与 IO 空间系统已定义的 I/O 地址如下：接口芯片口地址用途74LS2730FFDDH字位口74LS2730FFDCH字形口74LS2450FFDEH键入口8255A 口0FFD8HEP 总线8255B 口0FFD9HEP 地址8255C 口0FFDAHEP 控制8255 口0FFDBH控制字1．3 硬件安装⑴ 电源连接：通过随机所配的三芯电源线接入 AC220V 电网。⑵ 打开电源开关系统应显示闪动的“P.”，若否应按下 RESET 键，如仍不显示闪动的“P.”，应立即切断电源，检查后重新进行或与本公司驻当地销售服务中心联系。⑶ 系统功能自检在闪动的“P.”状态下按键：[MOVE]→0000→[STEP]→[EXEC]，系统以连续方式运行“8”字循环右移程序，若 6 位 LED 出现跑“8”显示，说明系统已进入正常工作状态，可按RESET 键返“P.”待令。1.4 快捷使用在 Windows 环境下：⑴ 在桌面上点击图标，然后选择...
