一级减速器设计说明书

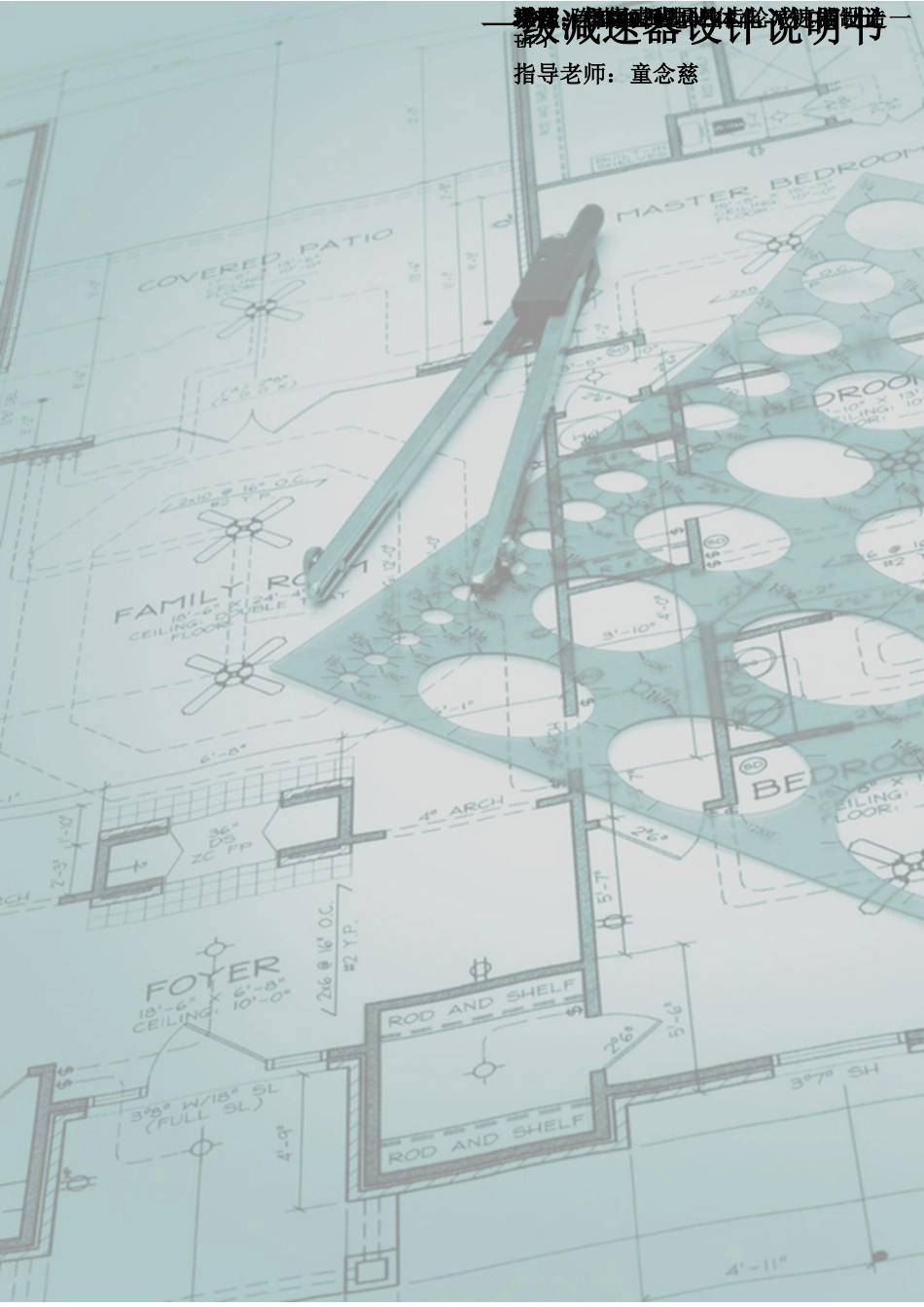

一级减速器设计说明书_第1页
1/14

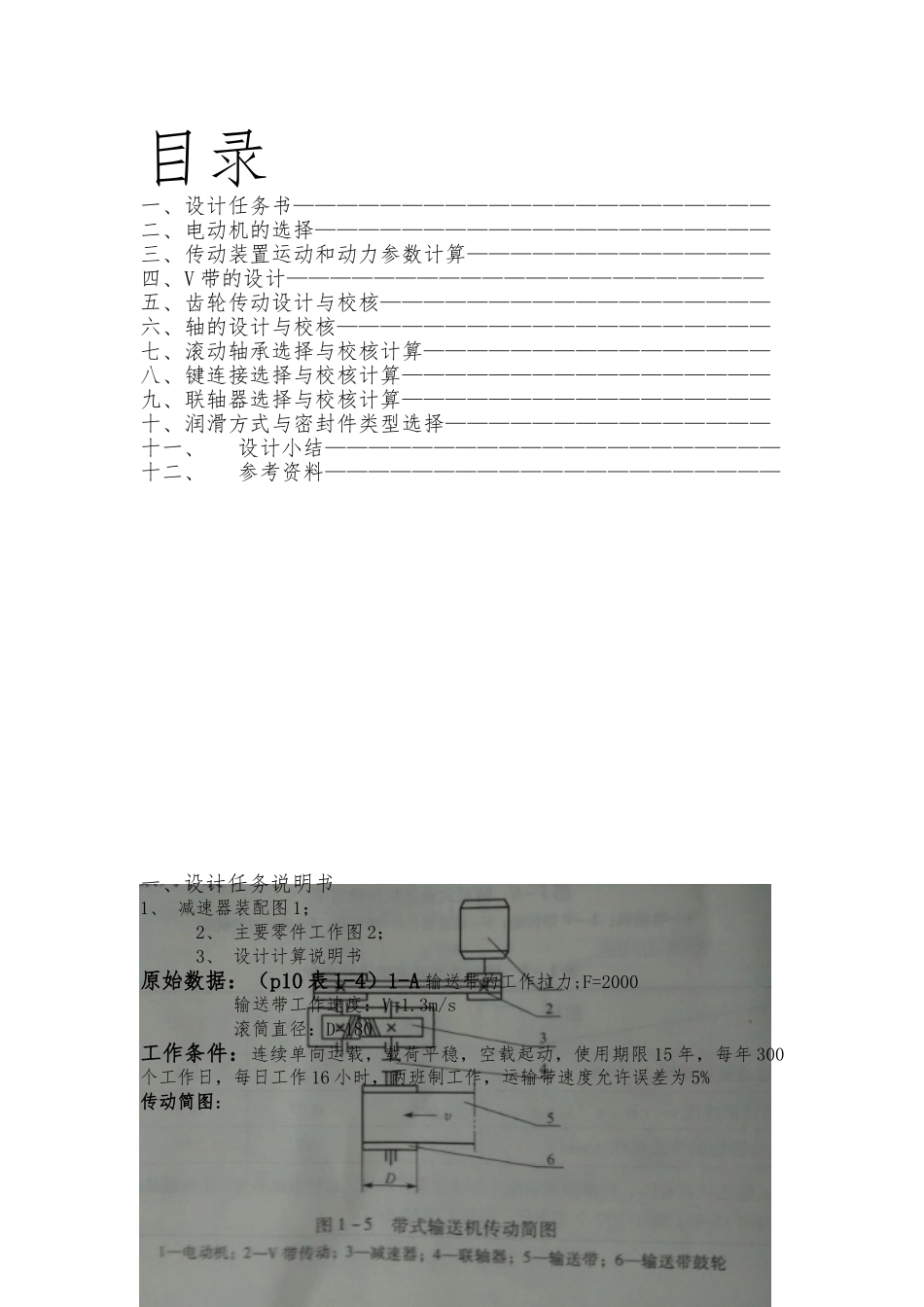

一级减速器设计说明书_第2页
2/14
一级减速器设计说明书_第3页
3/14
一级减速器设计说明书学院:机电工程班级:2024 机电一体化(机械制造一班)XX:陈伟学号:1558020240244指导老师:童念慈课题:一级直齿圆柱齿轮减速器设计目录一、设计任务书——————————————————————二、电动机的选择—————————————————————三、传动装置运动和动力参数计算——————————————四、V 带的设计——————————————————————五、齿轮传动设计与校核——————————————————六、轴的设计与校核————————————————————七、滚动轴承选择与校核计算————————————————八、键连接选择与校核计算—————————————————九、联轴器选择与校核计算—————————————————十、润滑方式与密封件类型选择———————————————十一、设计小结—————————————————————十二、参考资料—————————————————————一、设计任务说明书1、 减速器装配图 1;2、 主要零件工作图 2;3、 设计计算说明书原始数据:(p10 表 1-4)1-A 输送带的工作拉力;F=2000 输送带工作速度:V=1.3m/s 滚筒直径:D=180工作条件:连续单向运载,载荷平稳,空载起动,使用期限 15 年,每年 300个工作日,每日工作 16 小时,两班制工作,运输带速度允许误差为 5%传动简图:二、电动机的选择工作现场有三相沟通电源,因无特别要求,一般选用三相沟通异步电动机。最常用的电动机为 Y 系列鼠笼式三相异步沟通电动机,其效率高,工作可靠,结构简单,维护方便,价格低,适用于不易燃、不易爆,无腐蚀性气体和无特别要求的场合。本装置的工作场合属一般情况,无特别要求。故采纳此系列电动机。1.电动机功率选择 1 选择电动机所需的功率: 工作机所需输出功率 Pw= 故 Pw== 3.60 kw 工作机实际需要的电动机输入功率 Pd= 其中 查表得:为联轴器的效率为 0.98 为直齿齿轮的传动效率为 0.97 为 V 带轮的传动效率为 0.96 为滚动轴承的效率为 0.99 故输入功率 Pd==4.09KW2. 选择电动机的转速 r/min按《机械设计手册》推举的传动比合理围,取圆柱齿轮传动一级减速器传动比围,取 V 带传动比,则总传动比合理围 为 I总 =6~20 。 故 电 动 机 转 速 的 可 选 围 为(6~20)x76.43=到之间查表得符合这一围的同步转速有 960 和 1420r...
