一级斜齿圆柱齿轮减速器课程设计说明书

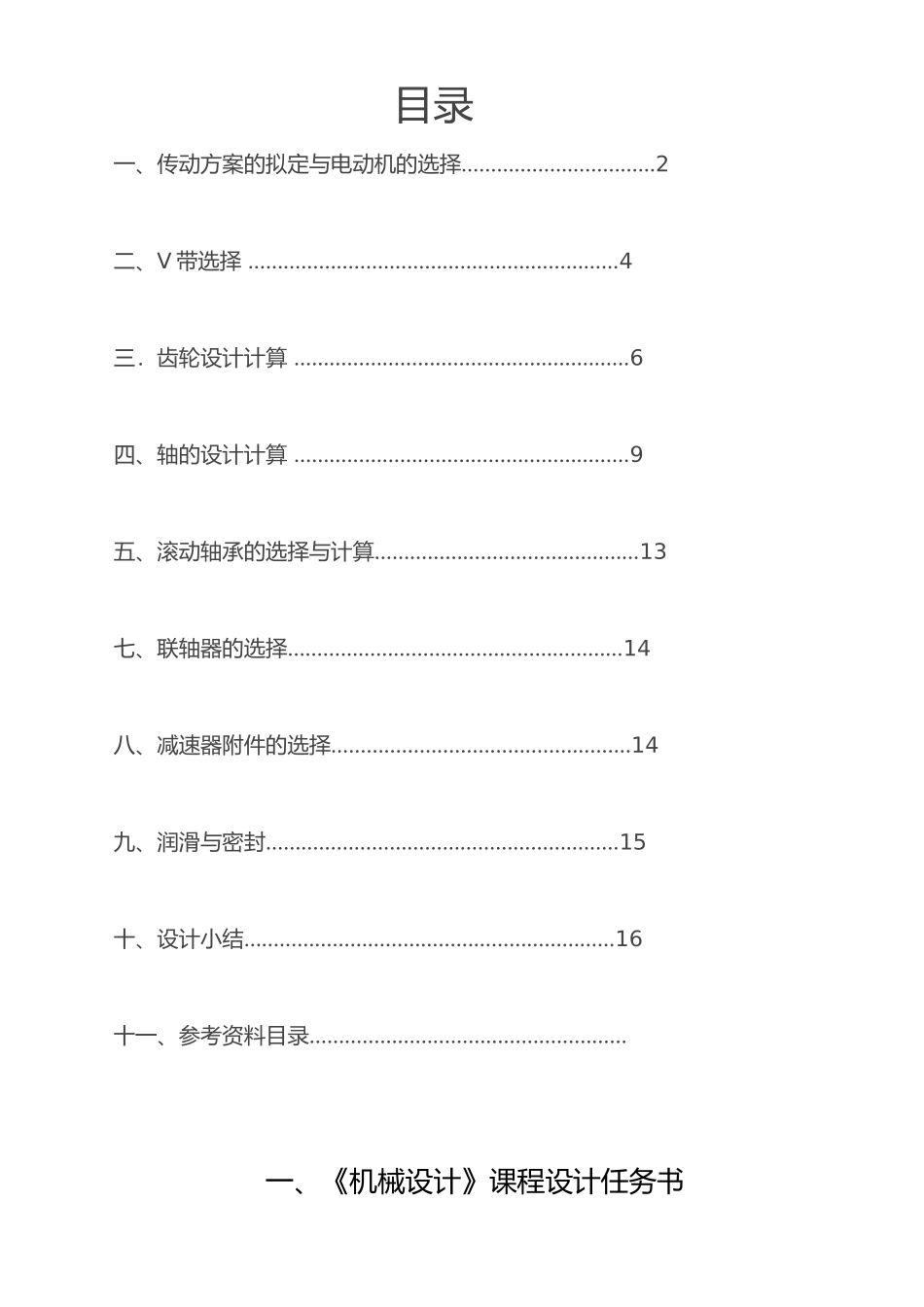

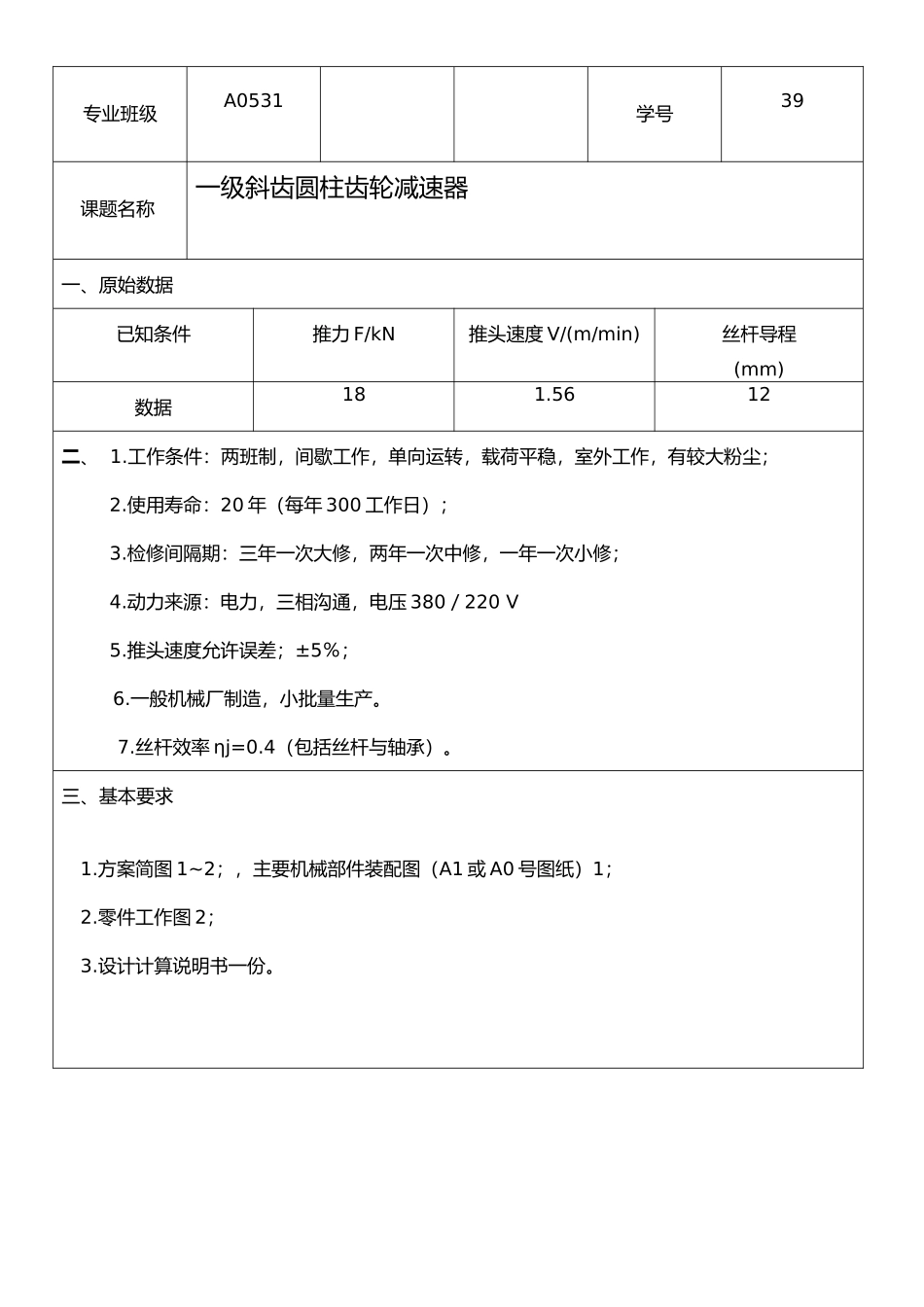

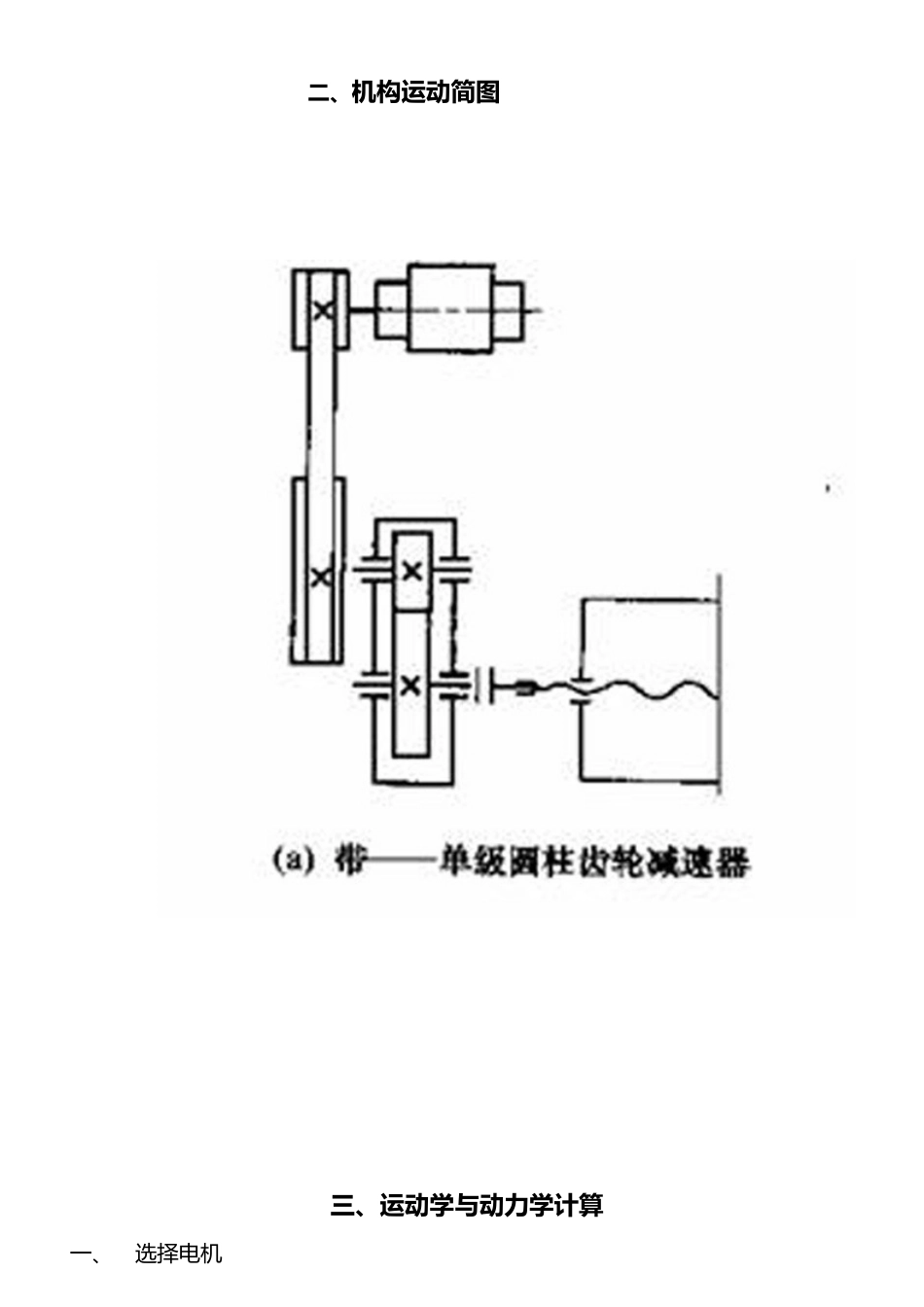

目录 一、传动方案的拟定与电动机的选择……………………………2 二、V 带选择 ………………………………………………………4 三．齿轮设计计算 …………………………………………………6 四、轴的设计计算 …………………………………………………9 五、滚动轴承的选择与计算………………………………………13 七、联轴器的选择…………………………………………………14 八、减速器附件的选择……………………………………………14 九、润滑与密封……………………………………………………15 十、设计小结………………………………………………………16 十一、参考资料目录………………………………………………一、《机械设计》课程设计任务书专业班级A0531 学号39课题名称一级斜齿圆柱齿轮减速器一、原始数据已知条件推力 F/kN推头速度 V/(m/min)丝杆导程(mm)数据181.5612二、 1.工作条件：两班制，间歇工作，单向运转，载荷平稳，室外工作，有较大粉尘； 2.使用寿命：20 年（每年 300 工作日）； 3.检修间隔期：三年一次大修，两年一次中修，一年一次小修； 4.动力来源：电力，三相沟通，电压 380／220 V 5.推头速度允许误差；±5％；6.一般机械厂制造，小批量生产。7.丝杆效率 ηj=0.4（包括丝杆与轴承）。三、基本要求1.方案简图 1~2；，主要机械部件装配图（A1 或 A0 号图纸）1；2.零件工作图 2；3.设计计算说明书一份。二、机构运动简图三、运动学与动力学计算一、选择电机3.1.1 选择电动机3.1.1.1 选择电动机的类型按工作要求和条件选取 Y 系列全封闭鼠笼型三相异步电动机。１. 计算电机所需功率： 查手册第 3 页表 1-7：－带传动效率：0.96－每对轴承传动效率：0.99－圆柱齿轮的传动效率：0.96－联轴器的传动效率：0.99—丝杆的传动效率：0.4说明：a－电机至工作机之间的传动装置的总效率：a=.2...式中 η1，η2，η3，η4 ，η5分别为带传动，齿轮传动的轴承，齿轮传动，联轴器，丝杆与轴承的效率。 电动机输出功率： kw工作机所需的功率： 所以 kwηa=0.96×0.992×0.96×0.99×0.4=0.363.1.1.2 确定电动机转速丝杆的转速 n=v/S,其中 v 为推头速度，S 为丝杆（梯形螺纹）导程，对单线丝杆S=P（螺距） 所以丝杆的转速：n=v/S＝1.56／0.012＝130r/min 根据《机械设计手册》中取 V 带传动比 i1=2-4，齿轮的传动比 i2=3-5 则合理总传动比的围为 i=6-20 故电动机转速的可...
