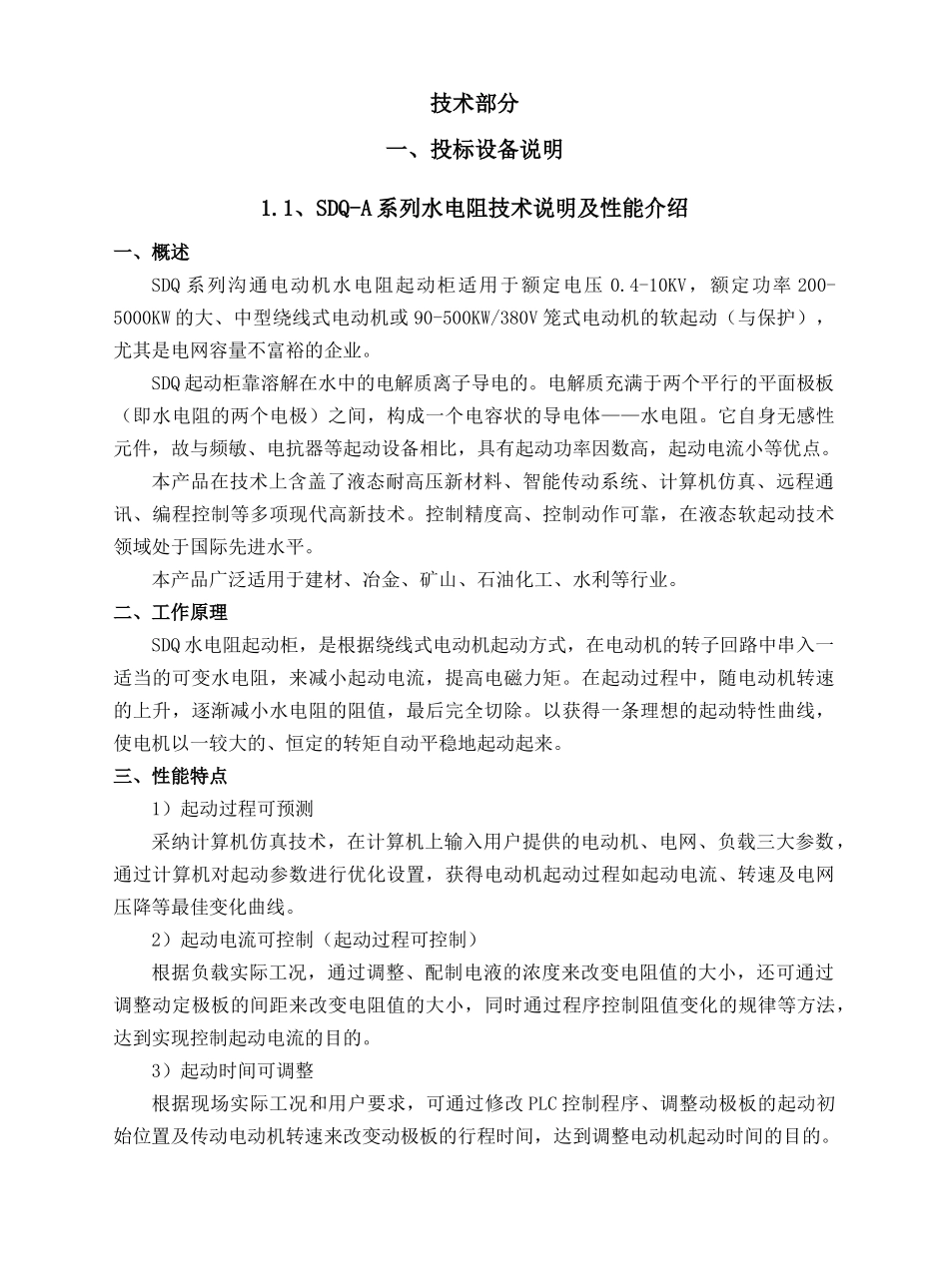

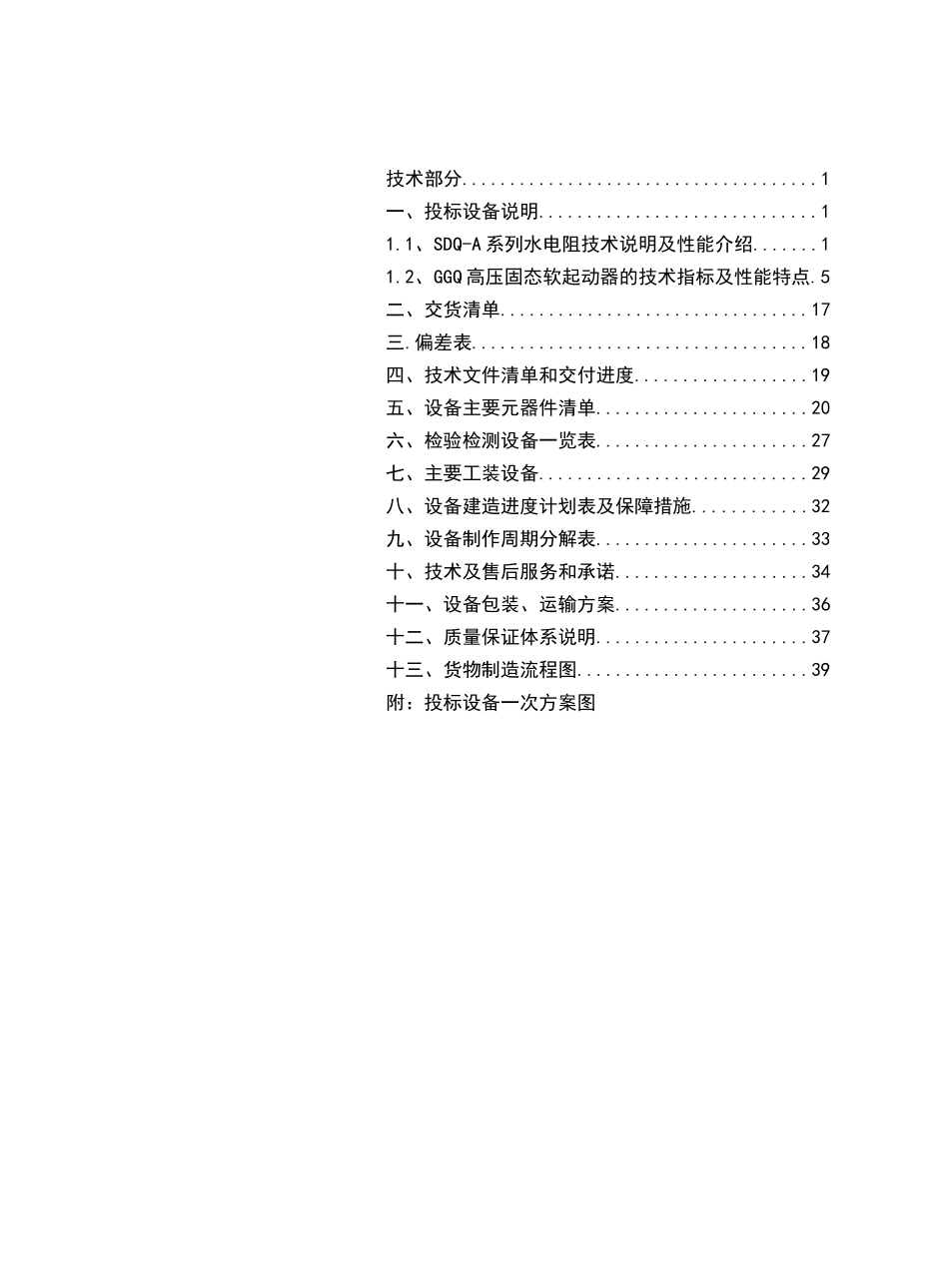

技术部分.....................................1一、投标设备说明.............................11.1、SDQ-A 系列水电阻技术说明及性能介绍.......11.2、GGQ 高压固态软起动器的技术指标及性能特点.5二、交货清单................................17三.偏差表...................................18四、技术文件清单和交付进度..................19五、设备主要元器件清单......................20六、检验检测设备一览表......................27七、主要工装设备............................29八、设备建造进度计划表及保障措施............32九、设备制作周期分解表......................33十、技术及售后服务和承诺....................34十一、设备包装、运输方案....................36十二、质量保证体系说明......................37十三、货物制造流程图........................39附：投标设备一次方案图技术部分一、投标设备说明1.1、SDQ-A 系列水电阻技术说明及性能介绍一、概述SDQ 系列沟通电动机水电阻起动柜适用于额定电压 0.4-10KV，额定功率 200-5000KW 的大、中型绕线式电动机或 90-500KW/380V 笼式电动机的软起动（与保护），尤其是电网容量不富裕的企业。SDQ 起动柜靠溶解在水中的电解质离子导电的。电解质充满于两个平行的平面极板（即水电阻的两个电极）之间，构成一个电容状的导电体——水电阻。它自身无感性元件，故与频敏、电抗器等起动设备相比，具有起动功率因数高，起动电流小等优点。本产品在技术上含盖了液态耐高压新材料、智能传动系统、计算机仿真、远程通讯、编程控制等多项现代高新技术。控制精度高、控制动作可靠，在液态软起动技术领域处于国际先进水平。本产品广泛适用于建材、冶金、矿山、石油化工、水利等行业。二、工作原理SDQ 水电阻起动柜，是根据绕线式电动机起动方式，在电动机的转子回路中串入一适当的可变水电阻，来减小起动电流，提高电磁力矩。在起动过程中，随电动机转速的上升，逐渐减小水电阻的阻值，最后完全切除。以获得一条理想的起动特性曲线，使电机以一较大的、恒定的转矩自动平稳地起动起来。三、性能特点1）起动过程可预测采纳计算机仿真技术，在计算机上输入用户提供的电动机、电网、负载三大参数，通过计算机对起动参数进行优化设置，获得电动机起动过程如起动电流、转速及电网压降等最佳变化曲线。2）起动电流可控制（起动过程可控制）根据负载实际工况，通过调整、...
